小型立式工业通风散热风机结构设计

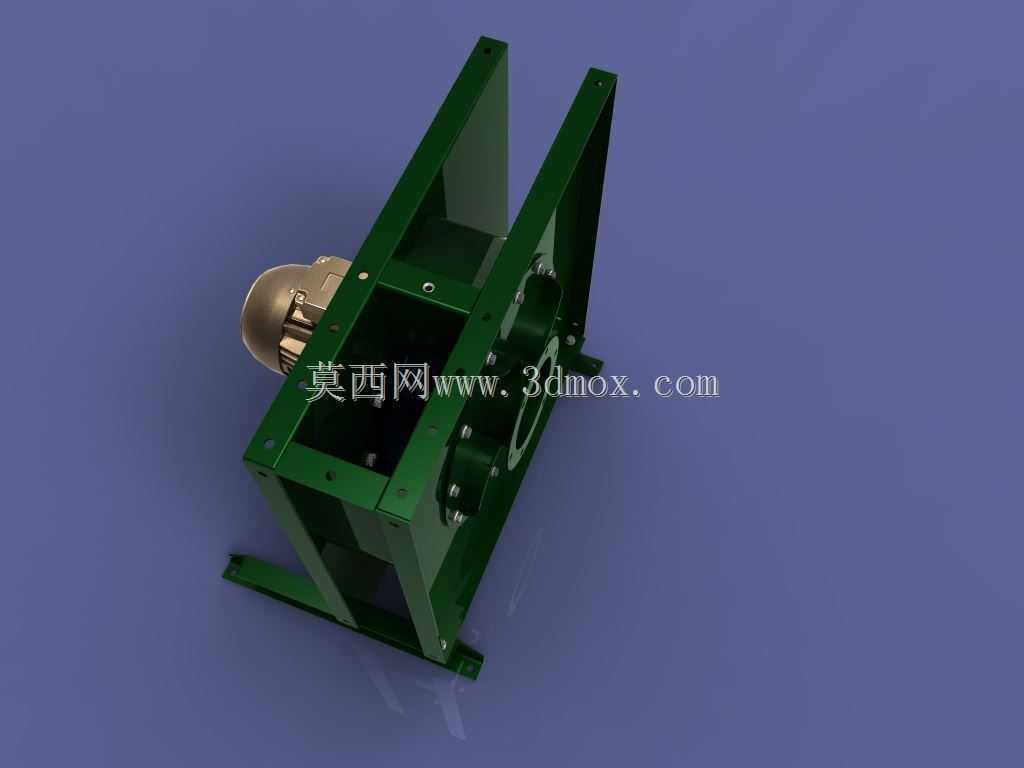

　　这款小型立式通风设备的结构设计，最初是针对车间局部工位散热、小型设备舱通风置换的实际需求展开的，在做三维结构搭建的时候，首先要考虑的是现场安装的适配性，毕竟这类小型风机很多时候是加装在现有设备或者工位旁，没有预留标准化的安装位，所以机架部分采用了双侧立式支撑板加底部承托脚的结构，底部的两个横向支脚向外延伸出一定宽度，不需要额外做混凝土基础或者复杂的预埋固定，直接放置在平整的车间地面、设备顶部平台就能保持稳定，支脚上预留的通孔也支持采用膨胀螺栓或者压板做二次固定，应对有振动的安装场景也不会出现移位。

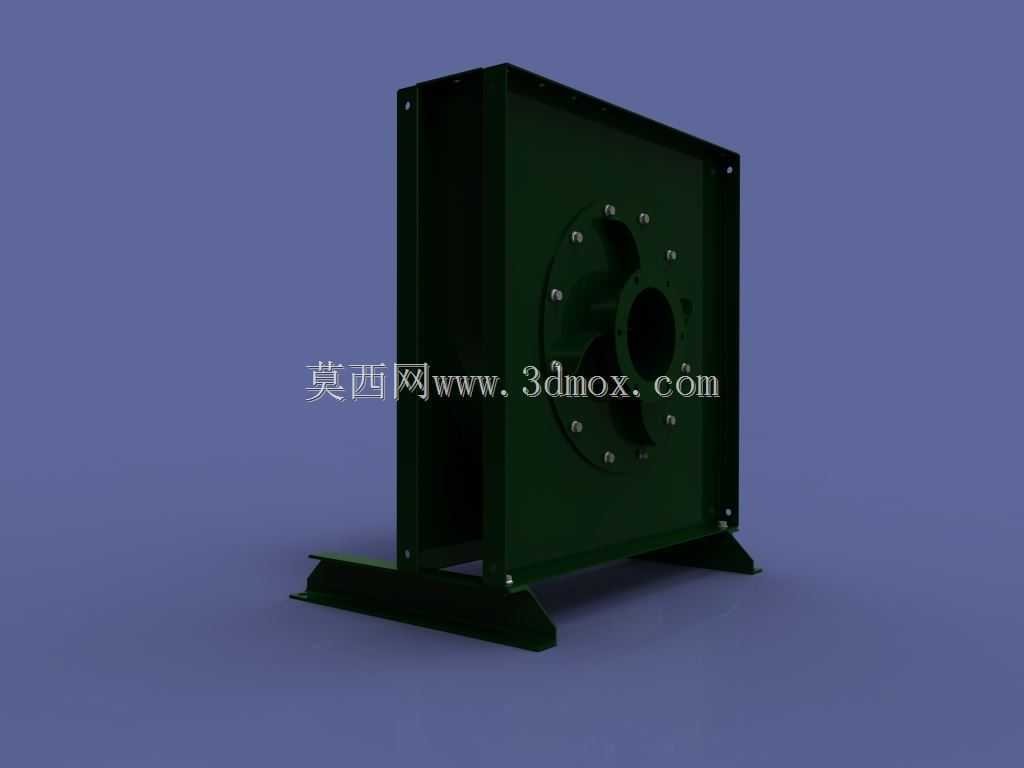

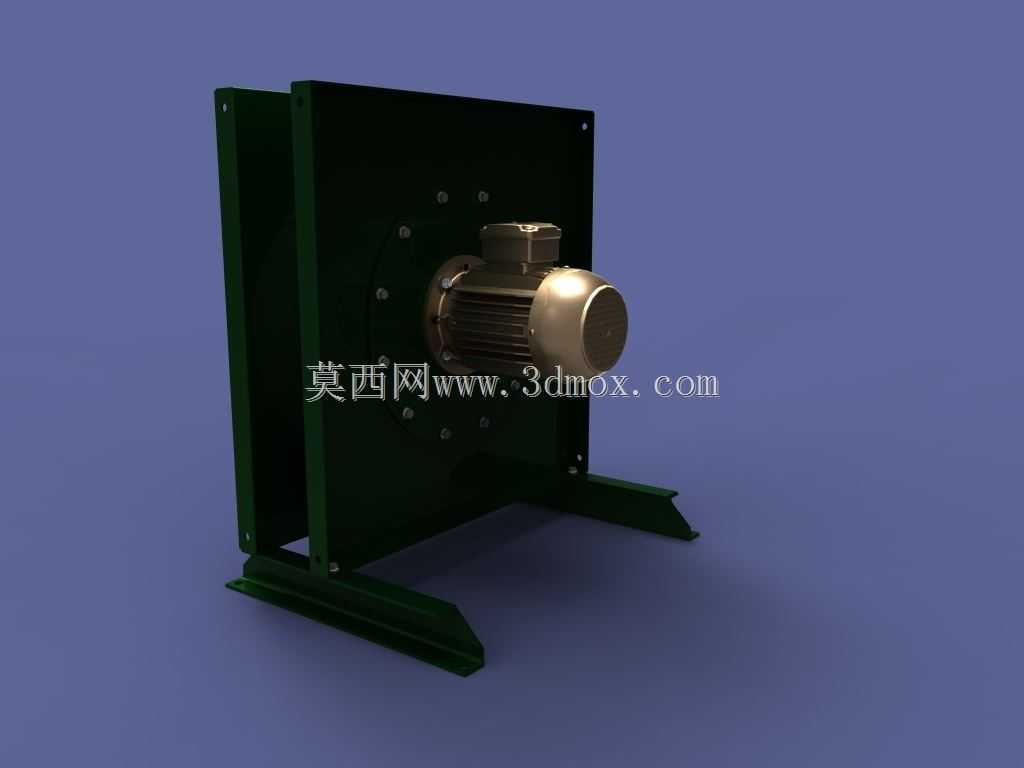

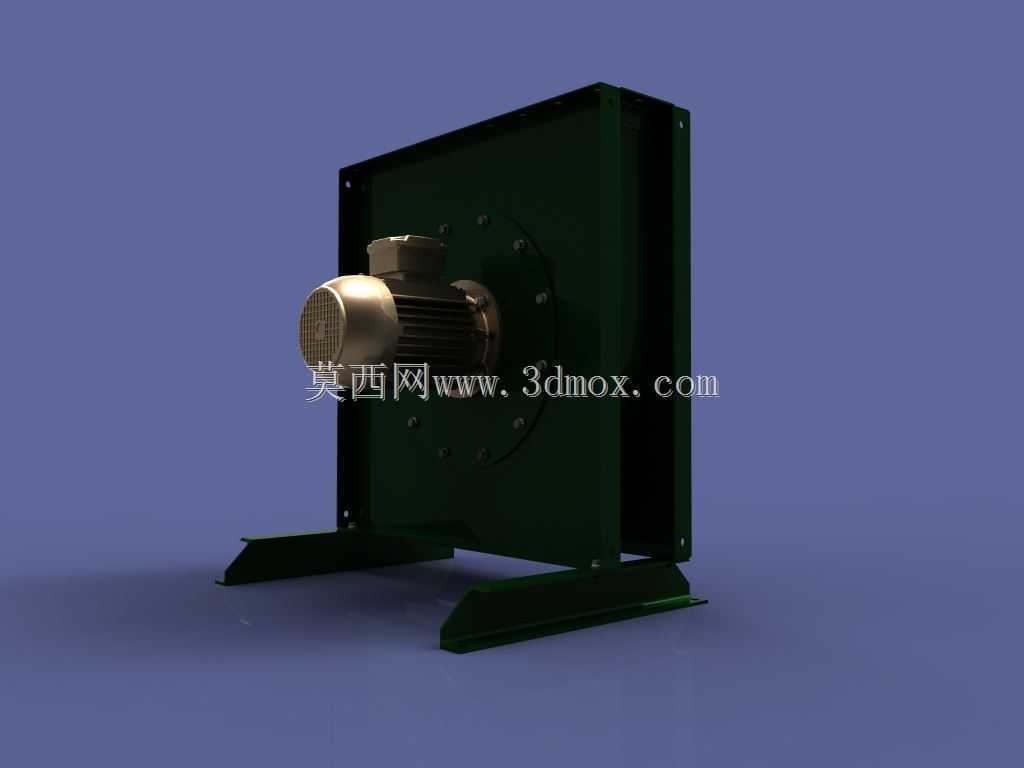

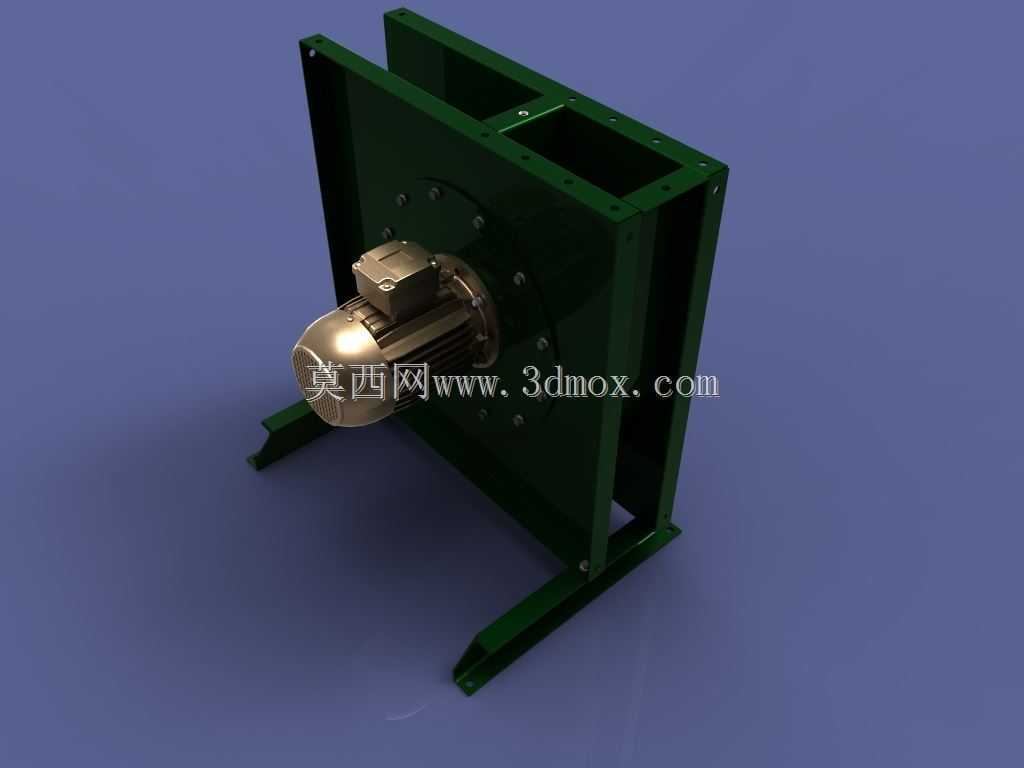

　　在功能实现层面，核心的送风单元采用侧置式的动力布局，动力端安装在机架一侧的预留安装位上，叶轮组件设置在两块立式支撑板之间的腔体区域，这种布局一方面可以缩短动力输出轴的悬臂长度，减少运转过程中的轴系挠度，降低长期运行的轴承磨损概率，另一方面两块立式支撑板自然形成了风道的两侧围挡，不需要额外加装独立的风道侧板，减少了零件数量，也降低了整体的装配工作量。机架的前端面预留了圆形的出风口法兰位，实际使用的时候可以根据现场需求对接柔性通风管，把风直接送到需要散热或者通风的点位，比如焊接工位的排烟辅助、电控柜的外部强制送风、小型打磨工位的尘雾吹散，都可以通过对接风管实现定点送风，不需要额外做风道改装。

　　做结构设计的时候，特意把机架的板材厚度做了匹配选型，支撑板采用折弯成型的工艺，边缘做了折边加强，不需要额外焊接加强筋就能保证足够的结构刚度，即使设备运行过程中动力端产生小幅振动，机架也不会出现共振异响，两块支撑板之间的连接采用横向的螺栓固定柱，既可以精准控制两块板的平行度，保证叶轮运转的时候不会和侧壁产生刮擦，也方便后期拆解维护，需要清理叶轮积尘或者更换轴承的时候，只需要拆开一侧的连接螺栓就能打开腔体，不需要把整个机架全部拆散。

　　从安装边界的尺寸控制来看，整体的机架宽度控制在较小的范围内，即使是空间狭窄的设备夹层、流水线旁的空隙位置也能放置，动力端的外伸尺寸也做了优化，不会因为动力部分突出过多影响周边的人员通行或者设备操作。底部支脚的高度预留了足够的间隙，一方面可以让地面的杂物、积水不会接触到机架底部，减少锈蚀的概率，另一方面叉车的货叉或者液压搬运车的叉齿可以直接伸入支脚下方，不需要额外的吊装设备就能完成设备的转场移动，适配车间里经常需要调整工位布局的使用场景。

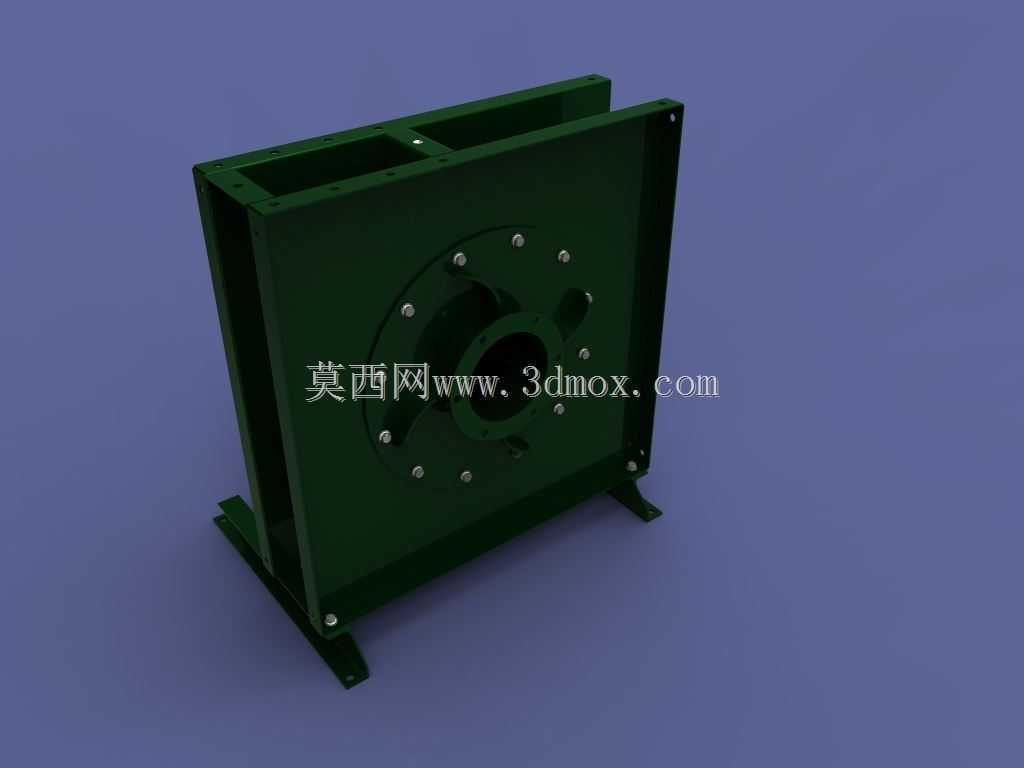

　　在细节设计上，动力端的安装位做了可微调的长孔设计，装配的时候可以调整动力单元的前后位置，保证叶轮和出风口的同轴度，也能适配不同长度规格的输出轴，提升整个机架的通用适配性。机架的表面处理预留了喷涂的工艺余量，所有的焊接点位都做了打磨处理，避免出现尖锐的边角，防止安装和维护人员被划伤。出风口的法兰位做了一圈凸台结构，对接风管的时候可以更好地卡紧风管的抱箍，不会出现送风过程中风管脱落的问题，即使是风压稍大的工况下也能保持连接的可靠性。

　　实际应用中，这类小型风机不需要复杂的控制系统，直接对接工业供电就能运转，结构简单可靠，故障率低，对于没有集中通风系统的小型加工车间、需要局部补风的作业点位来说，是性价比很高的通风解决方案，整个三维结构的搭建完全按照实际加工的工艺要求做了拆分，每个零件都可以直接下料加工，不需要额外做结构修改，装配关系也符合常规的机械装配流程，一线的装配工人不需要特殊的工装就能完成整机组装。
