400直径物料输送离心风机结构设计

　　这款离心式物料处理风机的核心适配场景是纸张修剪加工生产线的边角料输送环节，在印刷后道加工、纸品裁切车间的实际工况中，这类风机需要承担将修剪产生的纸边、纸屑从裁切工位稳定抽吸至集料装置的作用，和普通通风换气风机不同，物料输送工况要求风机流道不能有突兀的凸起或直角结构，避免输送过程中纸屑卡滞缠绕，同时叶轮需要具备足够的刚性，避免长期输送轻质物料过程中出现叶片形变影响动平衡。从结构设计逻辑来看，这款风机采用后向式叶轮布局，转子直径设定为400mm，这个参数是匹配常规1400mm幅宽纸张修剪线的抽吸风量需求确定的，过小的转子直径会导致抽吸风速不足，纸边容易在输送管道内沉积堵塞，过大的转子则会带来不必要的能耗浪费，同时增加设备安装的空间占用。

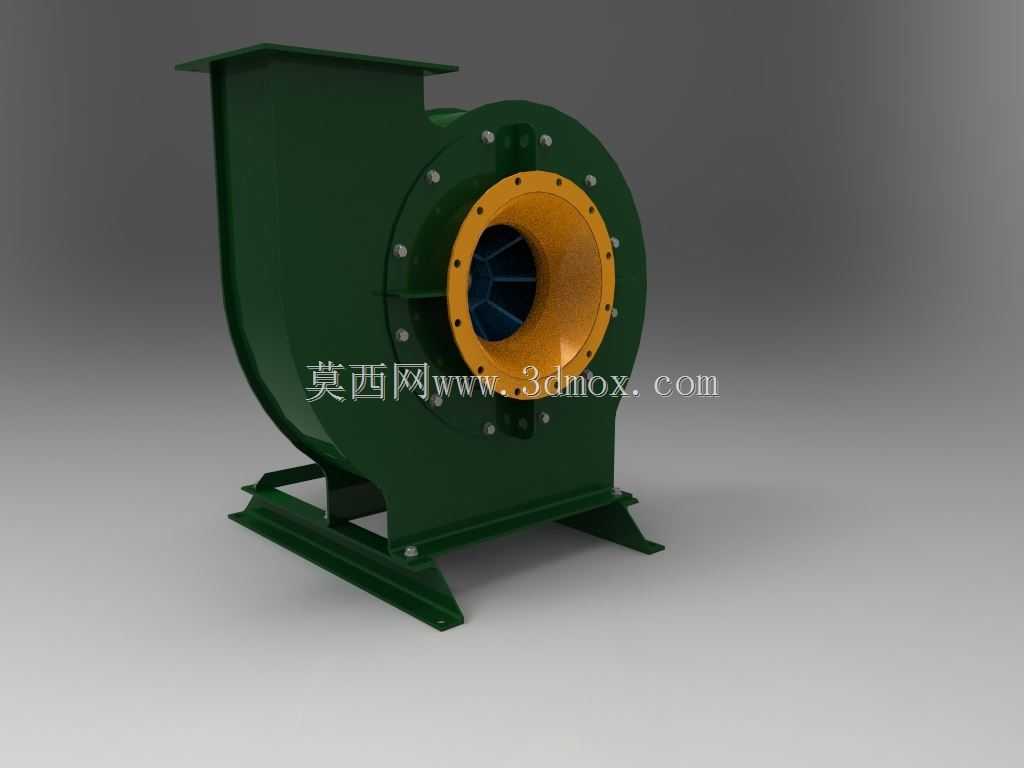

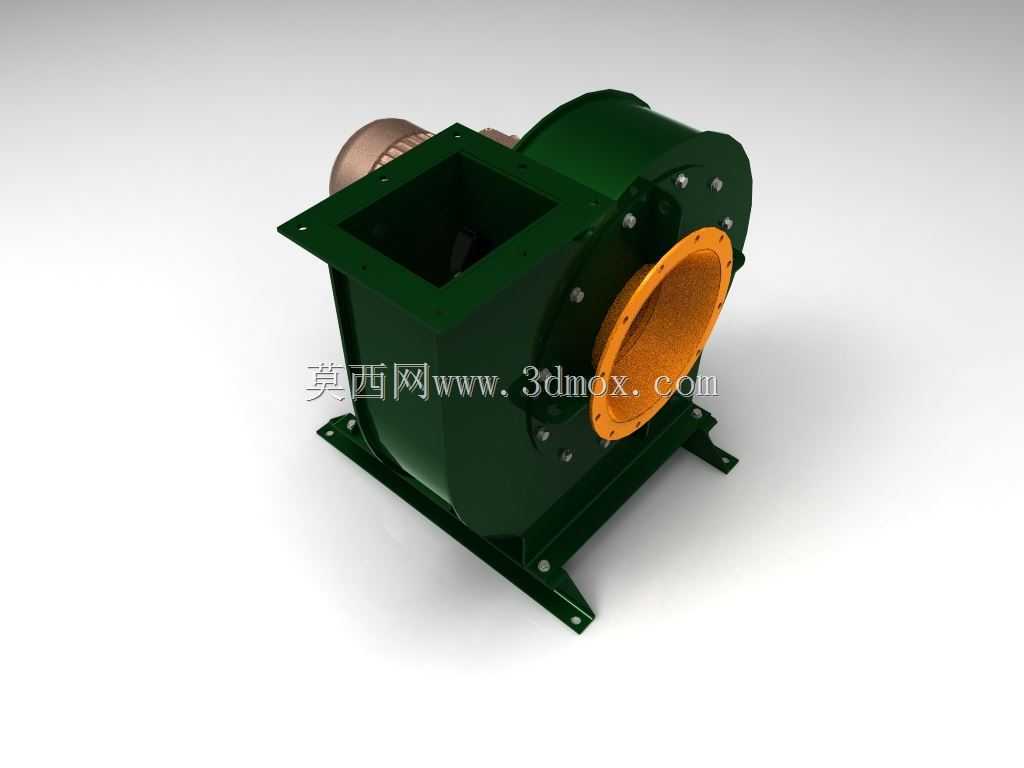

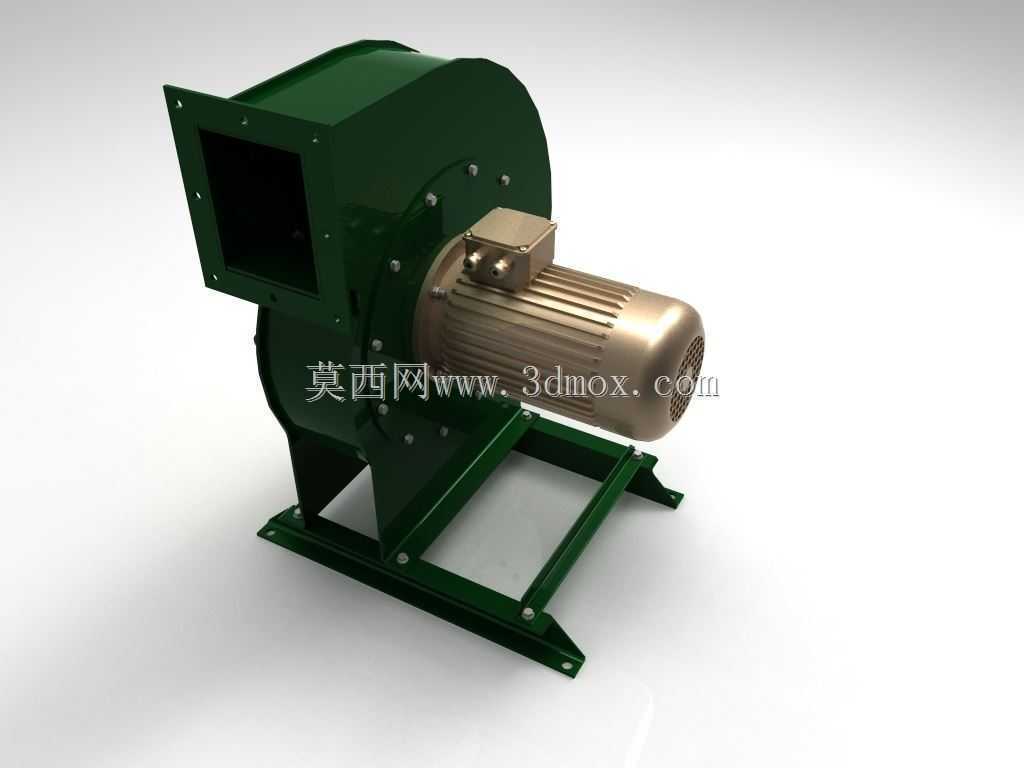

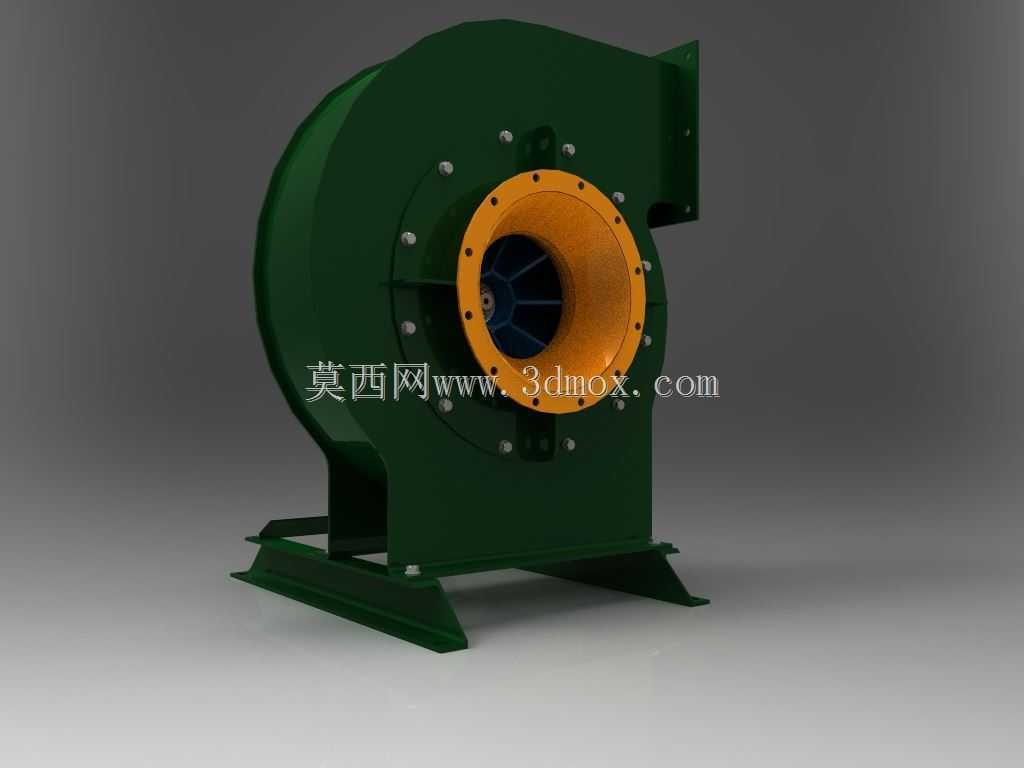

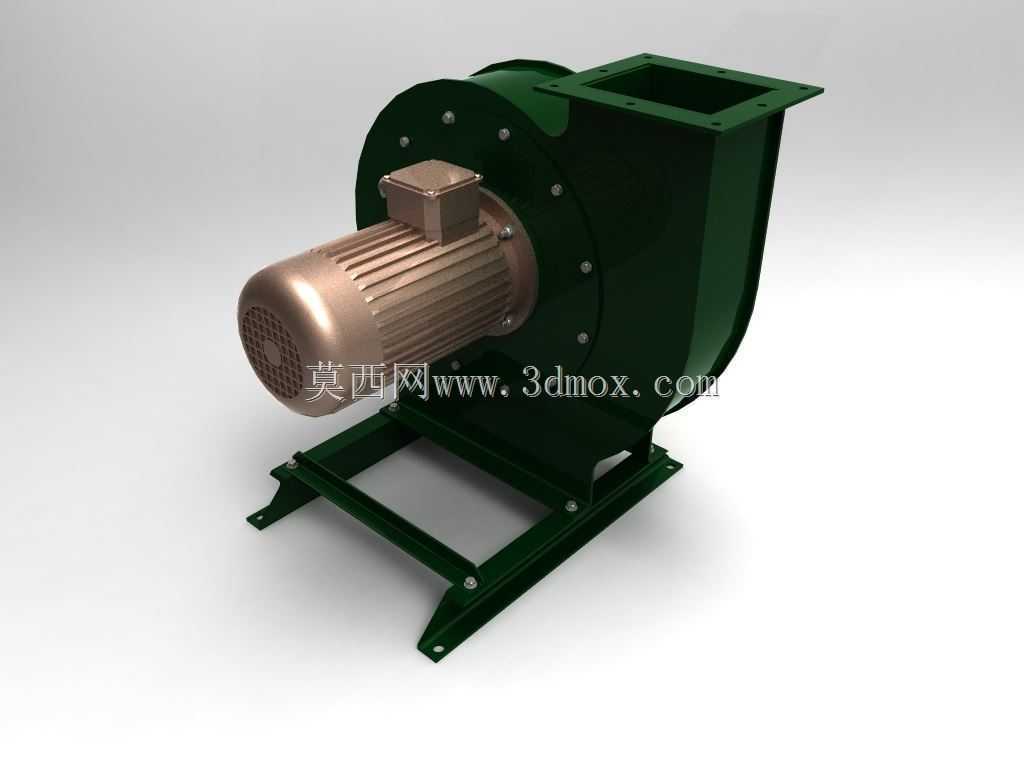

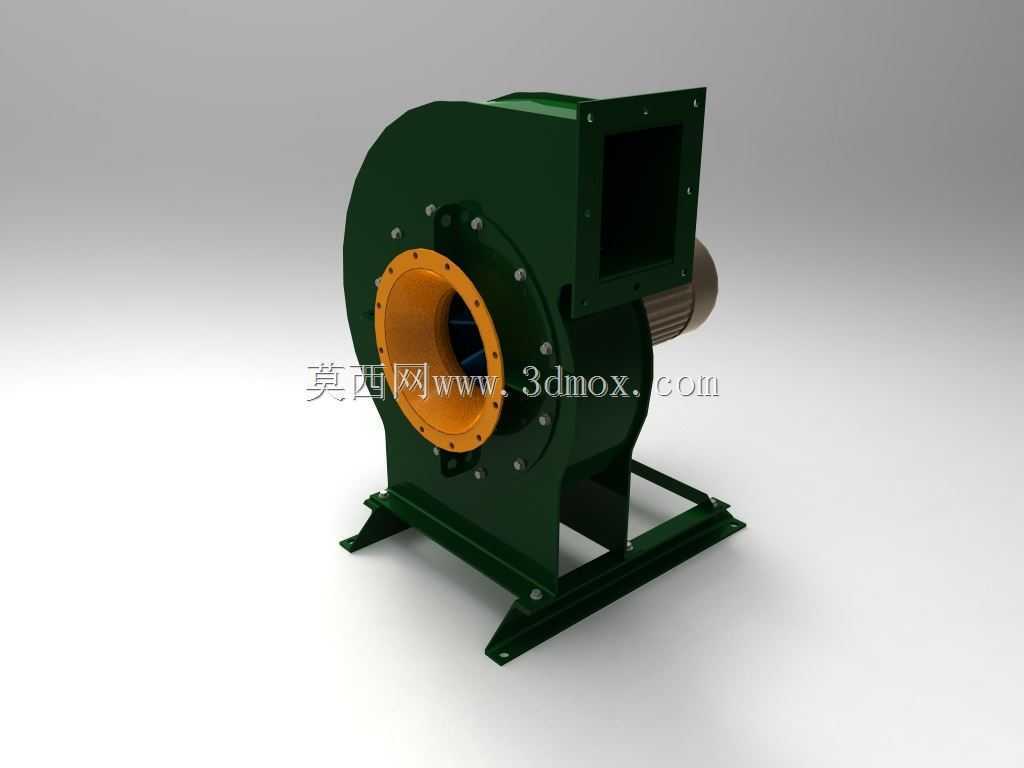

　　风机的蜗壳采用等宽截面设计，壳体外侧布置的一圈连接螺栓用于固定蜗壳的前后盖板，方便后期检修时拆开清理内部积存的纸屑，不需要将整个风机从管路上完全拆卸，能大幅降低产线维护的停机时间。进风口位置采用带螺栓孔的法兰结构，法兰端面做了机加工平整处理，和前端的送风管道连接时可以通过加装密封垫片保证接口处的气密性，避免抽吸压力损失影响物料输送效率，法兰内侧做了圆弧过渡导风结构，能减少气流进入叶轮时的紊流损失，降低风机运行时的气动噪音。底部的支撑脚采用折弯钢板焊接结构，两个支脚向外张开一定角度，安装时可以通过膨胀螺栓直接固定在车间地面或者设备机架上，支脚的安装孔位做了长圆孔设计，允许安装时存在少量的位置偏差，降低现场安装的对位难度，

　　支脚和蜗壳之间的连接位置做了加强筋处理，避免风机长期运行时的振动导致焊缝开裂。目前的设计完成了整体的布局框架，叶轮的叶片角度、蜗壳的型线参数还需要结合实际工况的风压风量测试做进一步优化，后续可以通过流场仿真调整蜗壳的扩压段角度，让风机在额定转速下的运行效率进一步提升，同时可以在进风口位置加装防护网，避免较大尺寸的异物被吸入风机打坏叶片。在安装边界方面，这款风机的出风口为向上的矩形接口，接口尺寸和常规的300mm直径输送管道匹配，整机的重心落在两个支撑脚的中心连线位置，安装时不需要额外做配重处理，侧面的检修空间预留了至少200mm的操作距离，满足日常螺栓紧固、内部清理的操作需求，风机的轴向尺寸控制在600mm以内，能够直接集成安装在裁切设备的侧边机架上，不需要额外占用过多的车间地面空间。
