带绒内衬铝合金防护储运箱结构设计

　　这款铝合金防护储运箱的结构设计，核心围绕高值精密物件的储运防护需求展开，在仪器仪表携行、精密工装转运、贵重检测设备户外作业等场景中，这类带缓冲内衬的金属箱体是刚需品类，相比传统木质包装箱、塑料周转箱，铝合金材质的箱体在重量控制、结构强度、环境耐候性上能找到更优的平衡。从实际使用场景出发，这类箱体常被用于计量检测部门外出校准作业时携带标准器、生产车间转运精密加工工装、户外勘探团队收纳光学类设备，甚至高端礼品、精密藏品的长期存储也会选用同类结构，核心诉求是在搬运、堆叠、短途运输过程中，抵御外部冲击、磕碰、潮气侵入对内部物件的损伤。

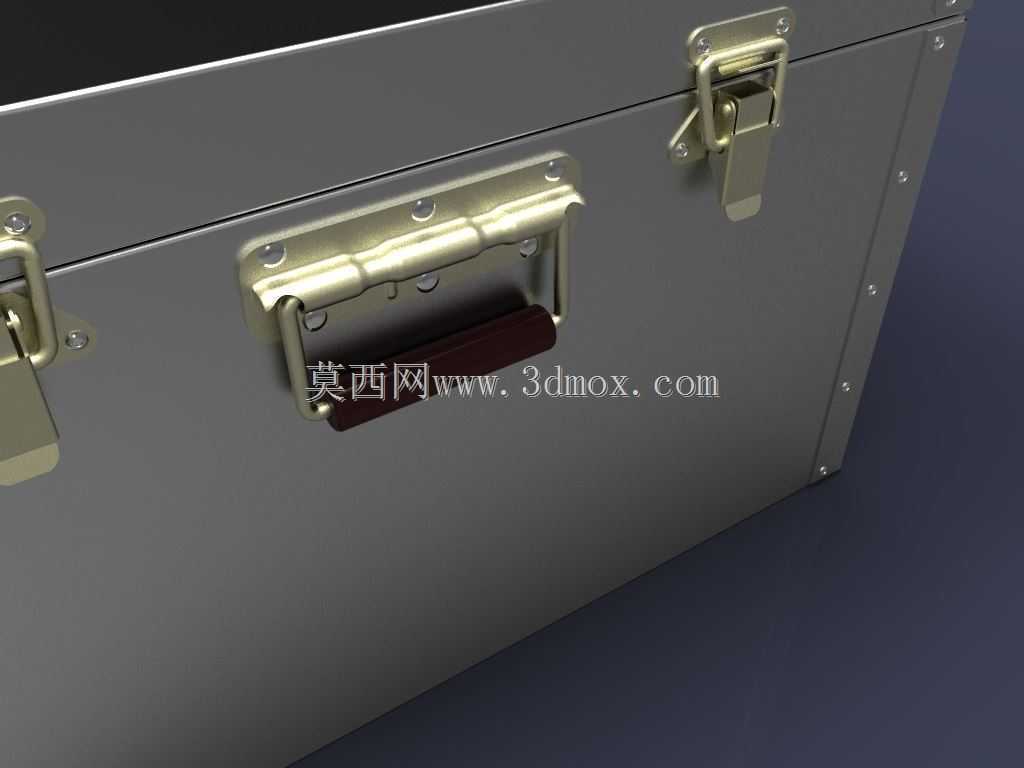

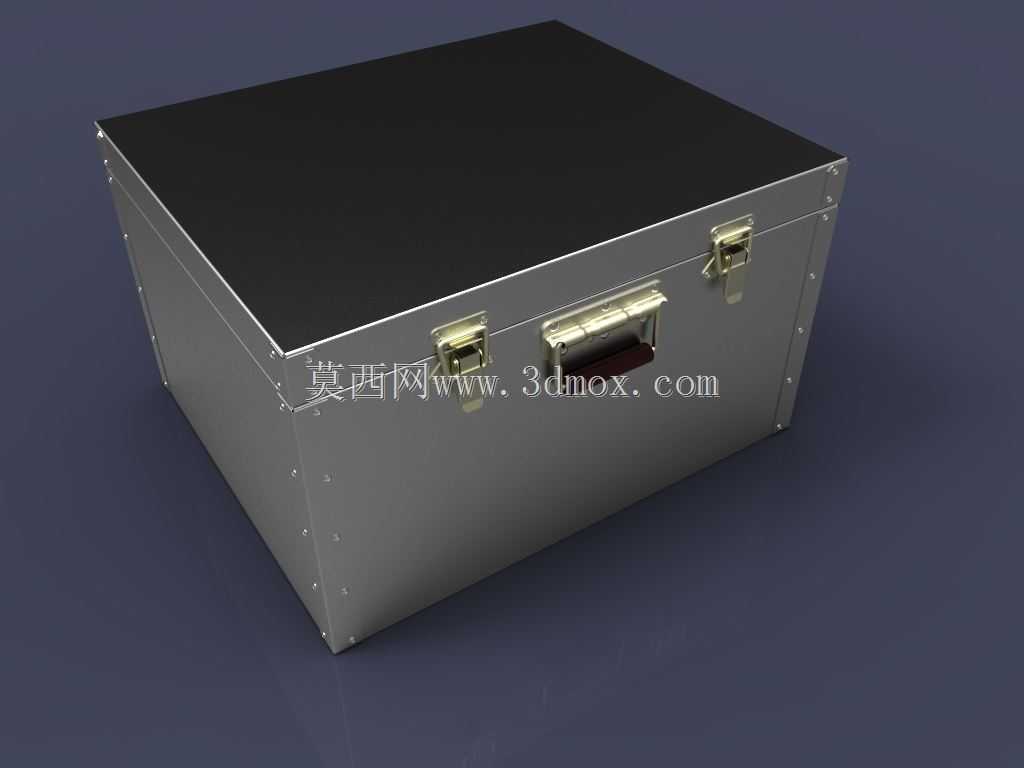

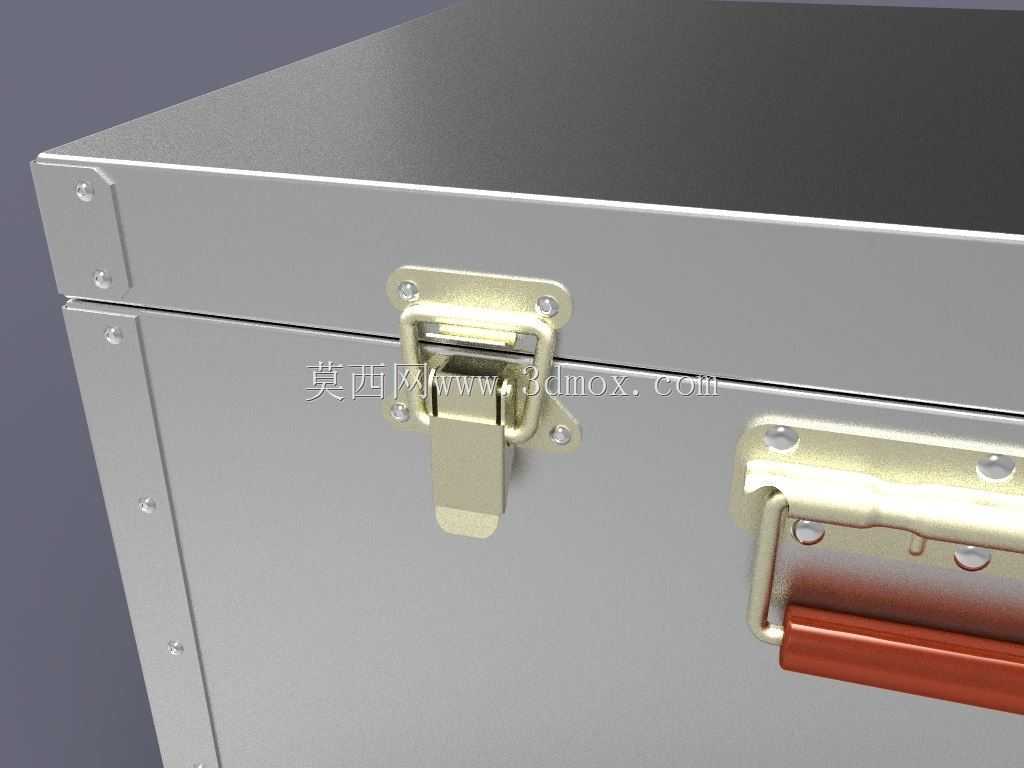

　　设计过程中首先要明确安装与使用的边界条件，常规同规格箱体的外部长宽高尺寸控制在可单人携行的范围内，箱体边角采用全包式铝合金包角结构，所有钣金拼接处采用铆钉铆接而非焊接，一方面避免焊接变形导致的箱体合缝不严，另一方面铆接结构的抗疲劳性更好，长期频繁开合、搬运震动下不会出现焊缝开裂的问题。箱体的锁扣采用弹簧搭扣结构，搭扣的锁合行程经过适配，扣合后能给箱盖施加均匀的压紧力，配合箱口一圈的密封胶条，可实现基础的防尘防溅效果，满足一般户外作业的环境防护要求。提手的安装位置经过重心校核，单手提携时箱体能保持自然水平，不会出现一侧倾斜导致内部物件滑移磕碰的问题，提手本身采用内嵌式金属提手，收起时与箱体侧面齐平，不会在堆叠时出现凸起干涉，方便多个箱体整齐码放存储。

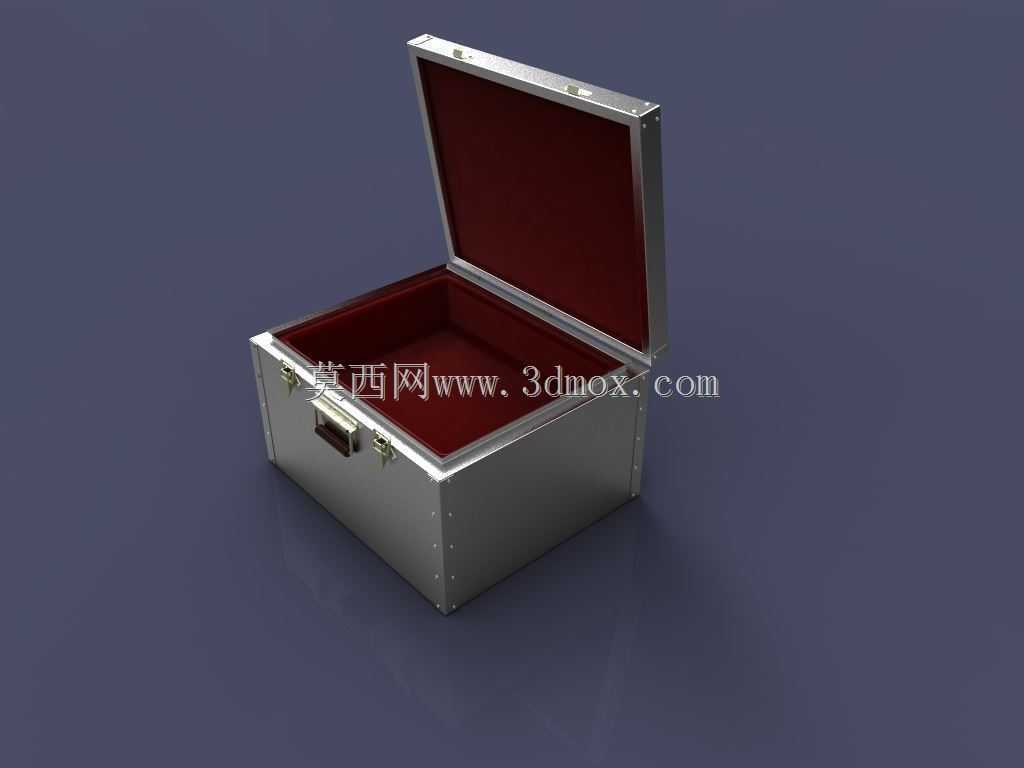

　　内部的酒红色绒面内衬是功能设计的核心部分，内衬采用高密度海绵作为基底，表面植绒处理，一方面海绵的缓冲性能可以吸收搬运过程中的冲击能量，即使箱体从常规桌面高度意外跌落，内部存储的物件也不会直接承受刚性冲击，另一方面植绒表面摩擦力大，能避免内部物件在箱内滑动，同时绒面不会刮伤精密物件的表面涂层、光学镜面。内衬的型腔可以根据实际存储物件的外形做定制化铣削，这套参数化模型的核心优势就是可以快速调整箱体整体尺寸、内衬型腔轮廓，不需要从零开始重构钣金结构，只需要调整对应参数就能生成不同规格的箱体模型，适配不同尺寸的存储物件。

　　从钣金加工的工艺角度考虑，这套结构的所有钣金件展开后都适配常规数控激光切割设备的加工幅面，折弯工序的折弯半径统一采用铝合金板材的标准折弯半径，不需要特殊定制折弯模具，箱体上的所有安装孔位都适配标准铆钉规格，转塔冲床可以一次完成所有孔位的冲压加工，不需要后续二次钻孔工序，能大幅缩短生产加工的周期，降低单件加工成本。箱盖与箱体的连接采用暗藏式合页，合页内嵌在箱体背部的钣金折边内，外部没有突出的合页结构，既避免了搬运过程中合页勾挂其他物件，也让箱体整体外观更简洁规整，合页的转轴采用不锈钢材质，长期使用不会出现锈蚀卡滞的问题，开合寿命能满足频繁使用的需求。

　　在结构强度校核上，箱体的侧板采用带折边的一体折弯结构，折边形成的加强筋结构可以提升侧板的抗变形能力，即使箱体上方堆叠一定重量的物件，侧板也不会出现凹陷变形，箱盖内部同样设置有内衬层，合盖后上下内衬会将内部物件完全包覆，形成全周的缓冲防护。箱口的配合面经过平整度校核，合盖后箱盖与箱体的缝隙均匀一致，不会出现局部缝隙过大导致防尘效果下降的问题，锁扣的安装位置对称布置，两个锁扣同时扣合时，箱口的压紧力分布均匀，不会出现一侧压紧一侧翘起的情况。

　　这类箱体的参数化设计逻辑，核心是将箱体的长宽高、板材厚度、包角规格、锁扣间距、提手位置都设置为可调整的参数变量，当需要适配不同尺寸的存储物件时，只需要修改对应的参数，模型就能自动更新所有关联的钣金件、孔位、安装位置，不需要逐个零件调整尺寸，相比传统的手工绘图或者非参数化建模，设计效率能提升数倍，也能避免尺寸调整过程中出现的孔位错位、配合间隙不合理等问题，尤其适合多规格小批量的定制类箱体生产场景，能快速响应不同客户的定制需求，缩短从设计到交付的周期。
