工业设备方管焊接支撑框架结构设计

项目分类:通用五金配件 发布时间:2022-01-29 ID:519941
  • 工业设备方管焊接支撑框架结构设计
  • 工业设备方管焊接支撑框架结构设计
  • 工业设备方管焊接支撑框架结构设计
  • 工业设备方管焊接支撑框架结构设计
  • 工业设备方管焊接支撑框架结构设计
  • 工业设备方管焊接支撑框架结构设计

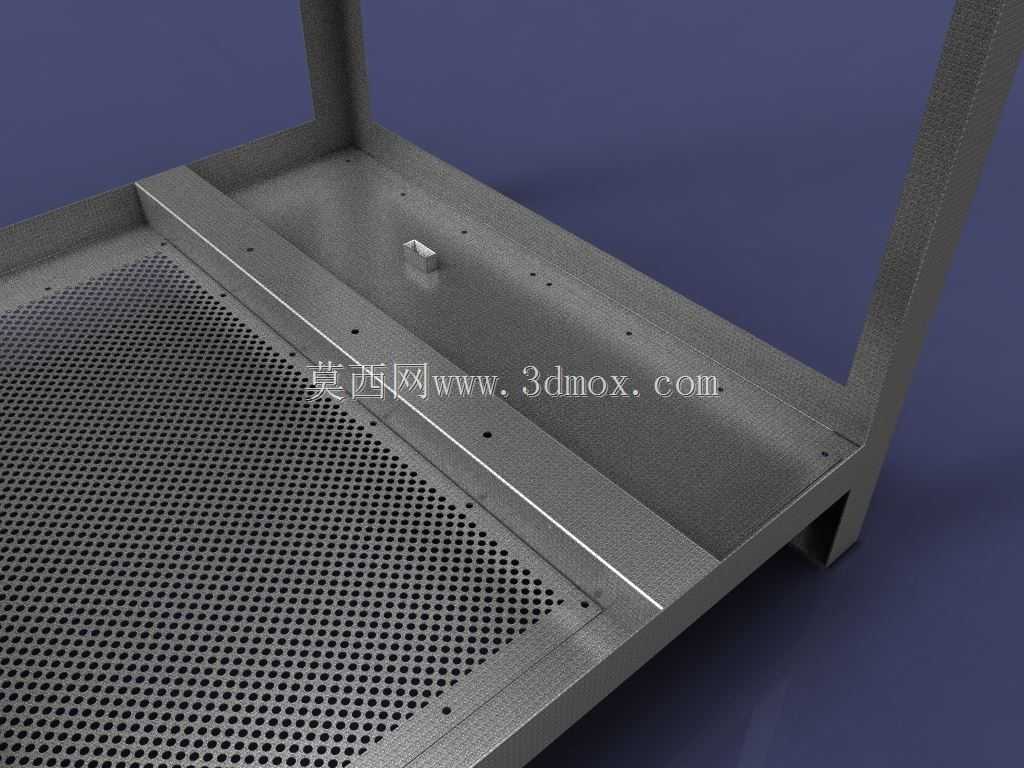

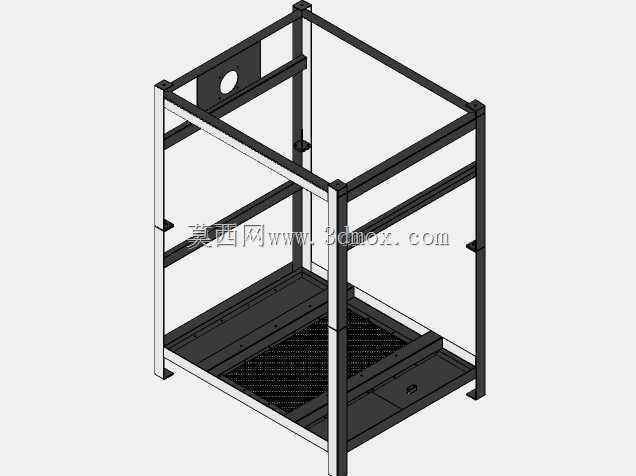

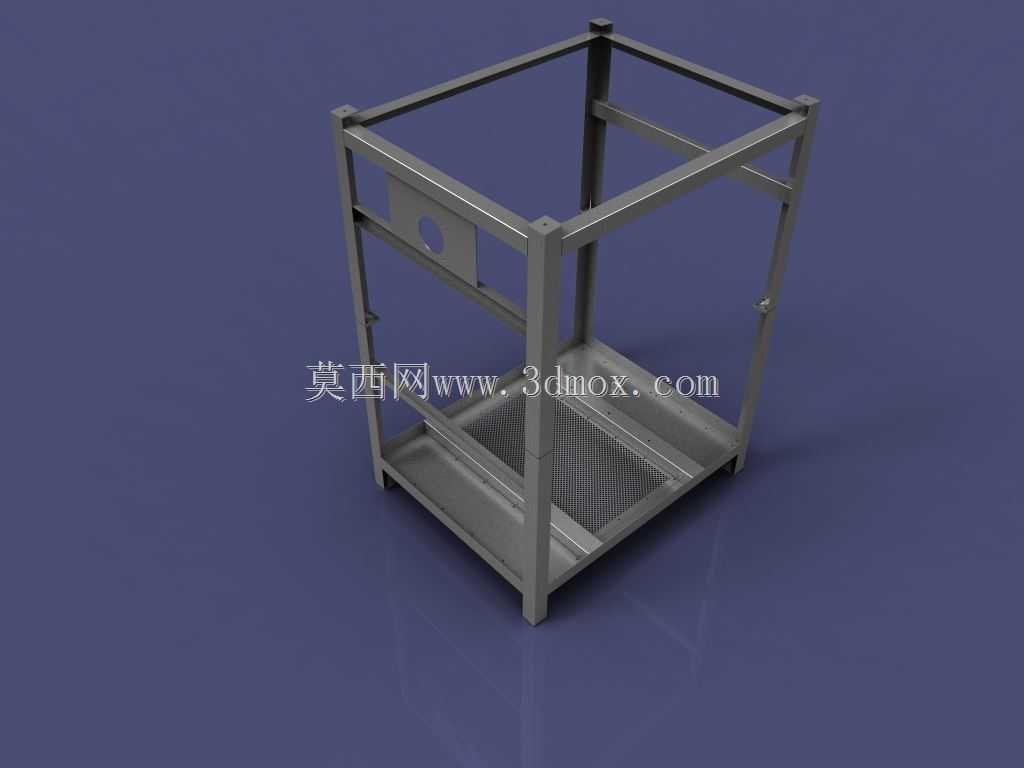

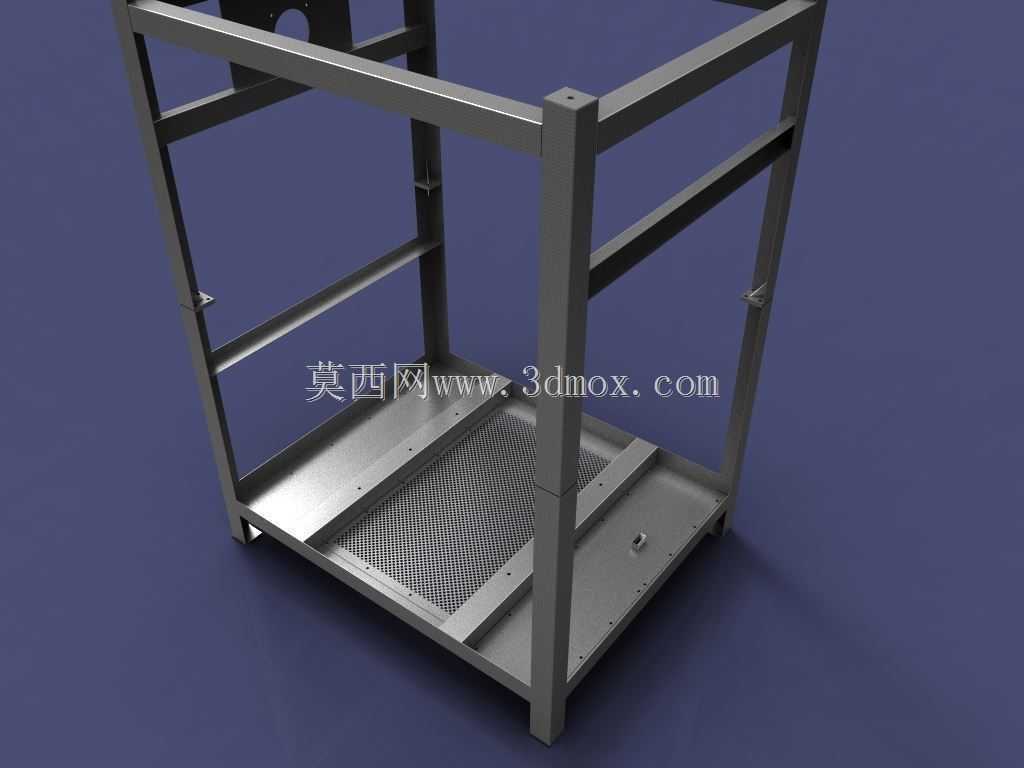

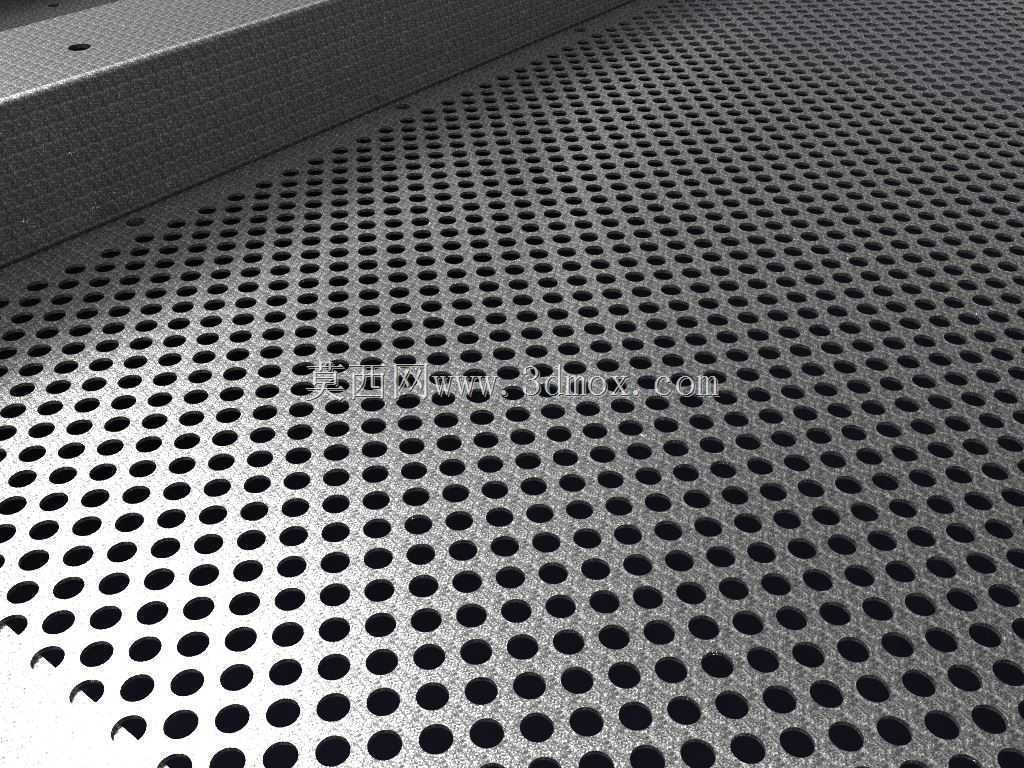

  在非标自动化设备、小型工业加工机组的结构搭建环节,这类方管焊接成型的支撑框架是整机承载的核心基础构件,区别于铝型材拼装机架,焊接式方管框架的抗扭刚性、重载承载能力更适配有振动工况、持续运行负载的设备场景,常见于小型液压动力单元、台式检测设备、定制化加工专机的主体承载结构使用。从结构设计逻辑来看,整个框架采用标准矩形方管作为主支撑型材,四根竖向方管作为主承力立柱,上下端分别通过横向方管焊接形成闭合的顶部边框与底部承托边框,中间位置额外增设横向加强横梁,避免立柱受侧向力出现形变偏移,底部承托区域铺设冲孔网板,既可以承托设备内部的配重块、动力模块、电气元件,网板的镂空结构也能满足设备运行过程中的散热需求,避免内部积热影响元器件使用寿命。

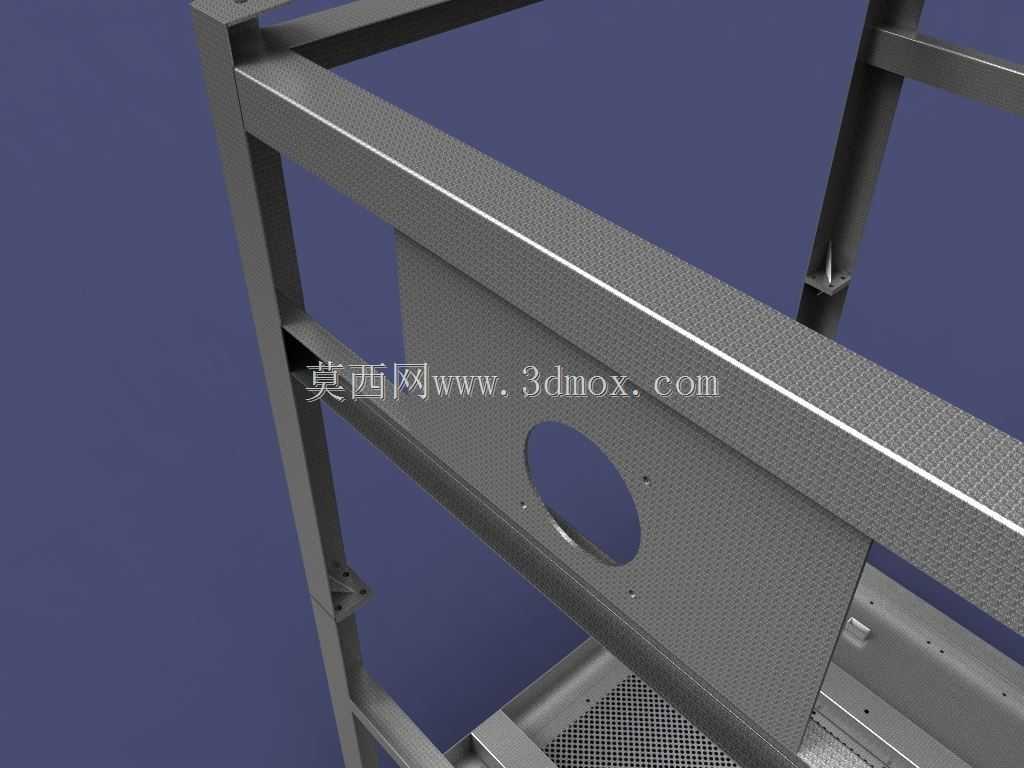

  框架侧面预留的带孔安装板位,是为设备的门板、侧封板、操作面板预留的安装点位,安装孔位在焊接工序完成后统一进行机加工,保证各安装面的平面度与孔位同轴度,避免焊接形变导致后续外装部件无法装配。在实际选型应用中,这类框架的主型材壁厚通常根据整机负载选定,常规中小型设备选用2mm壁厚的冷轧方管即可满足承载需求,若设备搭载较重的动力模块、加工执行机构,则需要更换3mm及以上壁厚的方管,同时在立柱与横梁的焊接位置增设三角加强筋,分散焊接节点的应力集中问题。设计这类框架时需要提前预留安装边界,框架的外部长宽尺寸需要比设备外装封板的内围尺寸小2-3mm的装配间隙,避免封板安装时出现卡滞,底部框架的承托网板需要低于底部边框上表面5mm左右,

  给底部安装的电气元件、管路留出排布空间,同时避免元件直接与地面接触受潮。框架顶部的边框内侧需要预留安装螺孔,用于固定设备的顶部盖板、执行机构安装板,所有焊接位置在焊接完成后需要做打磨去焊渣处理,后续经过喷塑或喷漆工序完成表面防锈处理,适配工业车间的复杂使用环境。这类框架的结构设计没有冗余的复杂构件,所有型材排布都围绕承载需求与安装需求展开,竖向立柱的底部可以选配安装脚杯或者脚轮,方便设备的调平与移位,侧面预留的空位也可以根据实际设备需求加装散热风扇、走线槽、气源处理元件的安装位,具备很强的结构改造适配性,能够覆盖多数中小型工业设备的主体承载需求,在非标定制设备的设计中,这类框架可以通过调整方管的长度、

  排布位置快速适配不同尺寸的设备需求,不需要开模定制,生产加工周期短,成本可控,是小型工业设备结构设计中应用非常广泛的承载结构形式。在建模过程中,需要重点关注各焊接节点的贴合度,横梁与立柱的对接位置需要保证端面完全贴合,避免出现虚焊的结构隐患,所有安装孔位的位置需要结合后续装配的部件尺寸做公差预留,保证后续装配环节的互换性,底部网板的网格尺寸根据承托部件的最小尺寸选定,避免小尺寸部件从网格缝隙掉落。
