激光切割作业用绞车支撑固定支架

　　在户外抢险作业、工程牵引、小型设备移位这类场景里，绞车的安装固定一直是容易被忽略但直接影响作业安全的环节，这款支架就是专门针对绞车安装定位需求设计的承载构件，适配多数常规规格的便携型绞车使用。从实际使用场景来看，不管是越野救援场景里车载绞车的加装固定，还是车间内小型牵引工位的绞车临时布设，亦或是户外管线铺设作业中牵引绞车的定位安装，这款支架都能提供稳定的支撑基础，避免绞车作业时因为受力偏移出现滑脱、移位的问题。

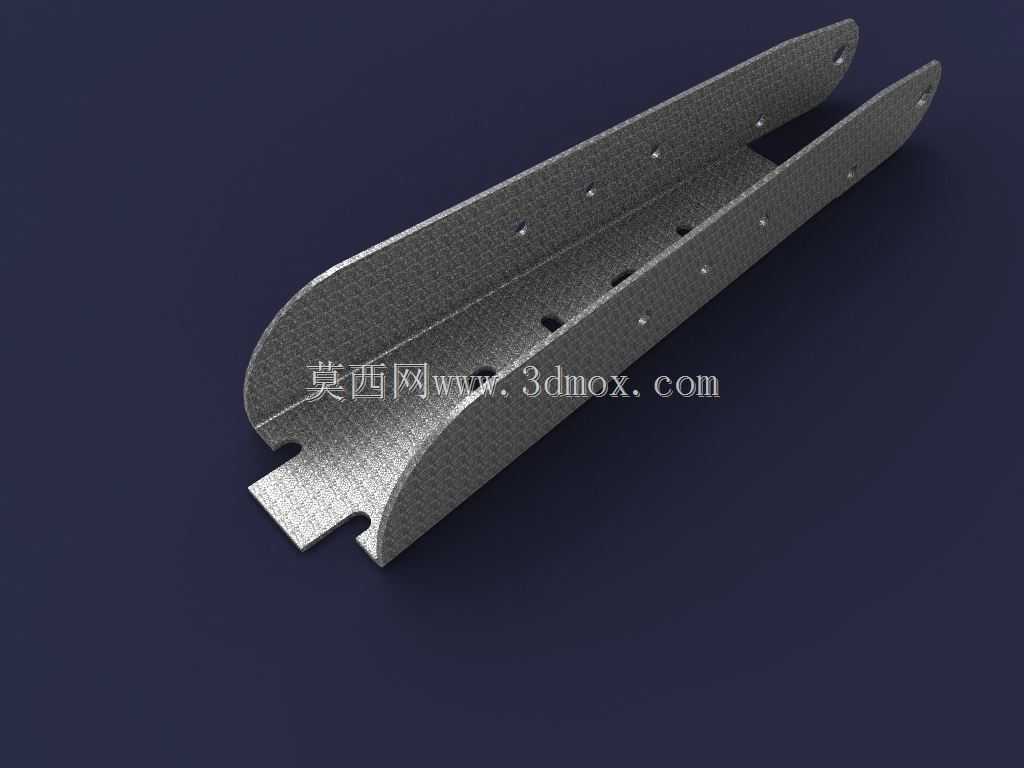

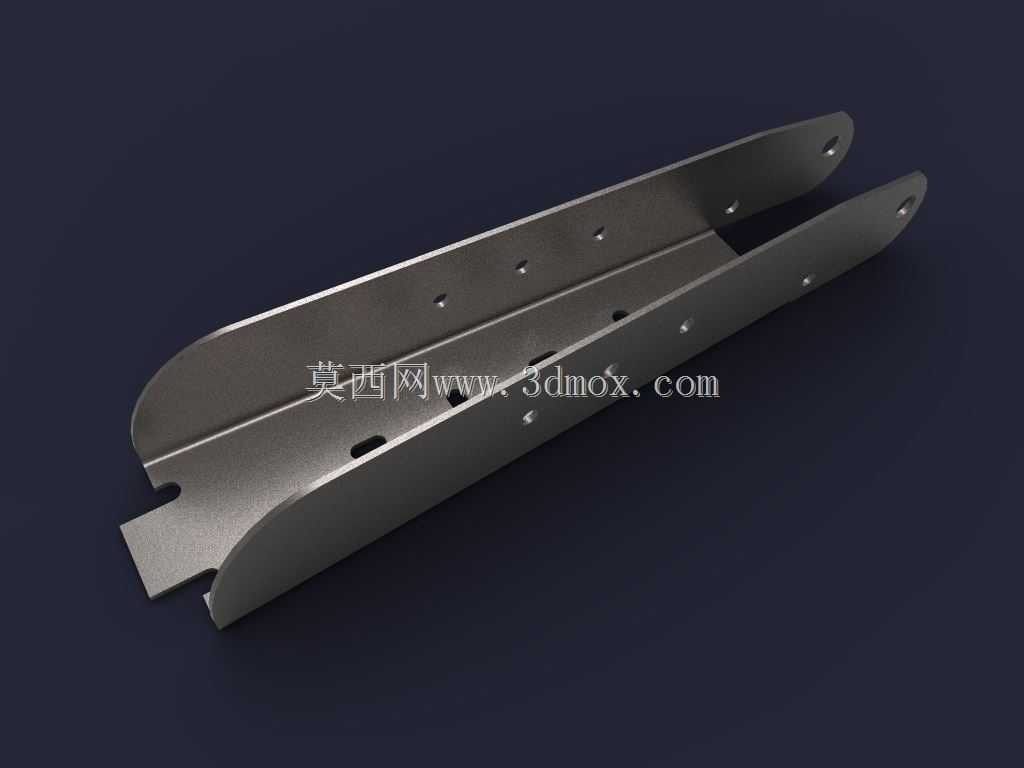

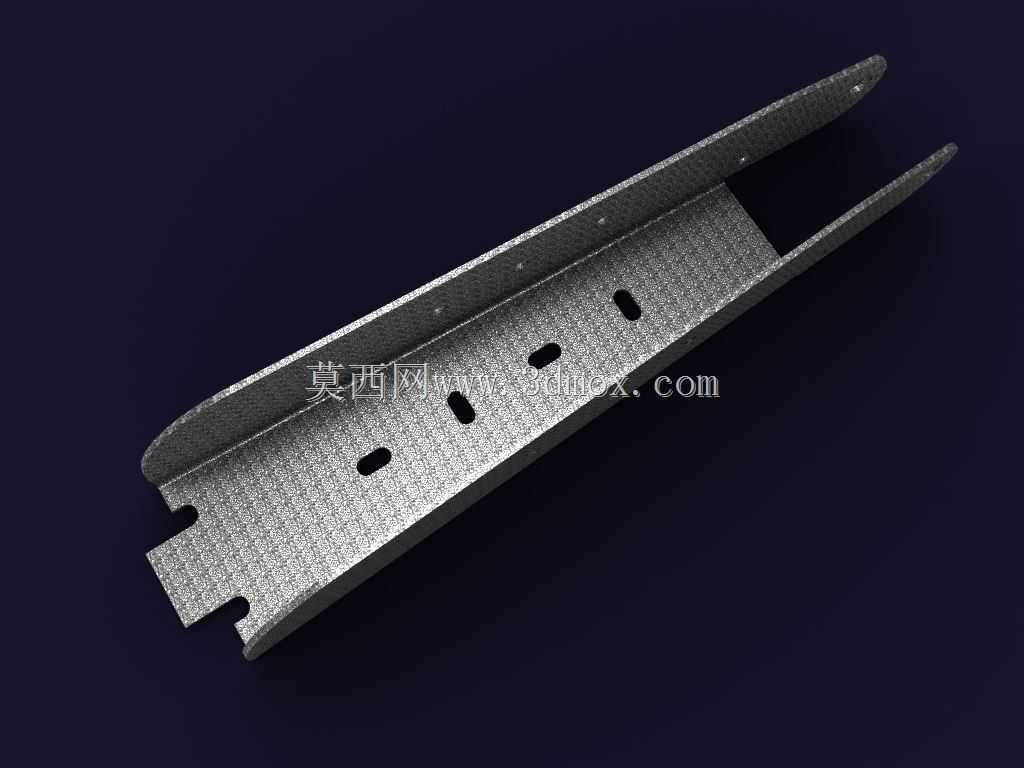

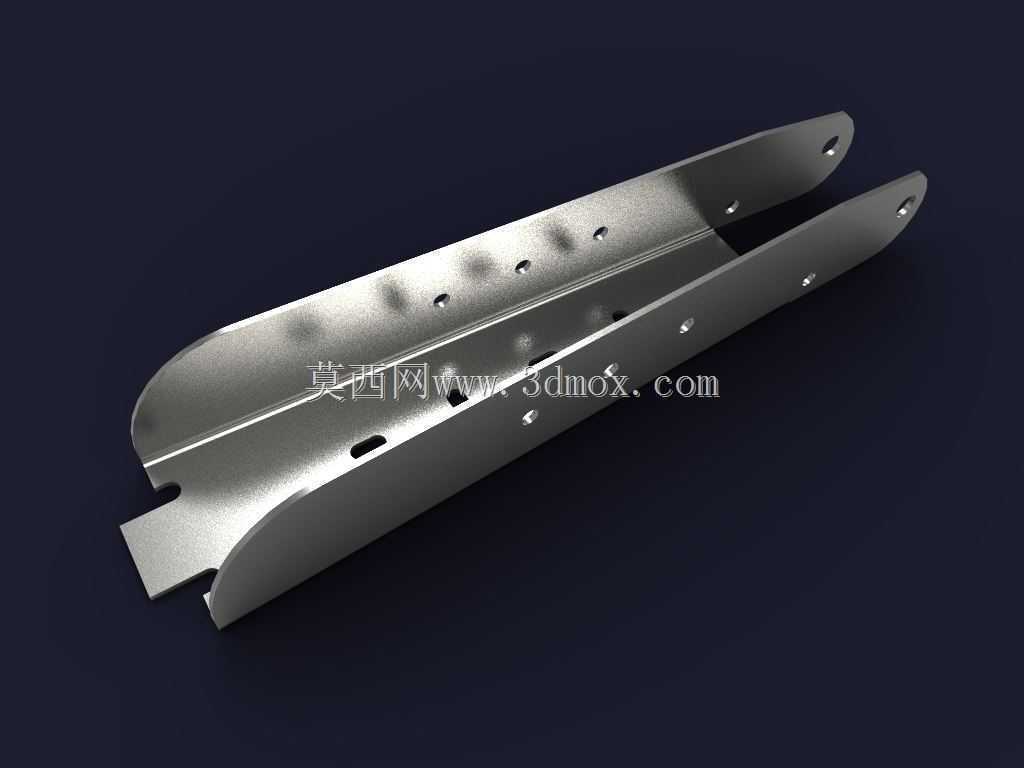

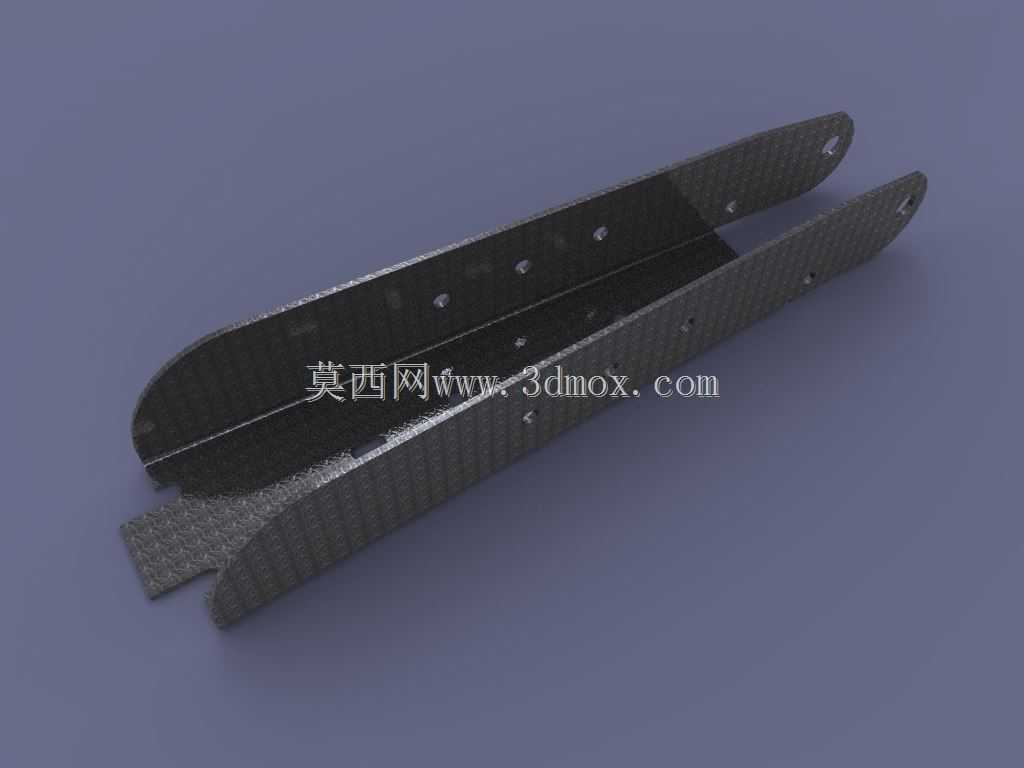

　　从功能特性上看，这款支架采用一体化弯折成型的钣金结构，主体为U型槽式构型，槽体的圆弧过渡段刚好贴合绞车卷筒端的安装轮廓，两侧伸出的安装耳板上预留了多组定位孔位，既可以通过螺栓组实现和绞车本体的刚性连接，也能根据安装基面的实际孔位调整固定点位，适配不同的安装基面条件。支架底部的伸出定位舌片带有卡槽结构，安装时可以卡入安装基面的预留定位槽内，分担螺栓组承受的横向剪切力，避免绞车大负载牵引时连接螺栓受剪变形。支架本体上分布的多组减重孔，在不降低整体结构强度的前提下减少了构件自重，方便单人搬运安装，同时这些孔位也可以作为线缆、锁销的穿设点位，拓展辅助固定的功能。

　　设计思路上，这款支架没有采用复杂的拼接焊接结构，而是选用高强度合金钢板通过激光切割下料后一次弯折成型，减少了焊接工序带来的热变形问题，整体结构的应力分布更均匀，弯折处的圆弧过渡避免了应力集中，在承受绞车最大牵引负载时不会出现弯折处开裂的问题。设计时充分考虑了激光切割加工的工艺特性，所有孔位均为规则圆孔，边缘无复杂异形轮廓，切割路径可以连续走刀，加工时不需要频繁换刀或者调整切割参数，加工效率更高，下料后的板材边缘毛刺少，后续只需要简单打磨就可以进入弯折工序，加工成本控制更合理。

　　关于安装边界和尺寸适配，这款支架的槽体内宽匹配常规便携绞车的底座安装宽度，两侧耳板的孔位间距符合通用绞车的安装孔距标准，不需要对绞车本体做二次打孔改造就可以直接装配。支架整体长度覆盖绞车底座的全部承载区域，安装时固定螺栓需要穿过耳板孔位和安装基面的对应孔位，配合平垫、弹垫做防松处理，底部定位舌片需要完全卡入基面卡槽后再锁紧螺栓，确保支架和基面完全贴合无间隙。需要注意的是，安装时要保证支架的U型槽开口方向和绞车牵引方向垂直，让牵引负载的受力方向沿着支架的长度方向传递，避免侧向受力导致支架变形。日常使用中，支架表面做了喷塑防锈处理，可以适应户外潮湿、多尘的作业环境，不需要频繁做防锈维护，长时间使用后如果出现表面涂层磨损，只需要补喷防锈漆就可以继续使用，维护成本很低。
