工业设备升级用立式液压储油箱体

　　在液压系统的整机布局里，油箱从来不是随便焊个装油的铁盒子那么简单，这次做的这款立式结构油箱，是针对车间原有老旧液压站升级迭代专门调整的结构方案。先从实际应用场景说，不少工厂早年投用的锻压、型材校直这类设备的液压站，原本配的是卧式矮油箱，随着设备后续加装了液压锁、应急补油回路，系统总油量需求涨了近三成，原有油箱不仅容积不够，原本的安装位置在设备侧下方的地坑边，卧式结构占的横向空间已经被新增的电气走线槽、冷却回油管路占满，根本没法横向扩容，才改成这种窄幅立式的结构，把垂直方向的闲置空间利用起来，不用改动原有设备的地脚布局，也不用额外挪走周边的辅件，适配老设备改造的现场安装条件。

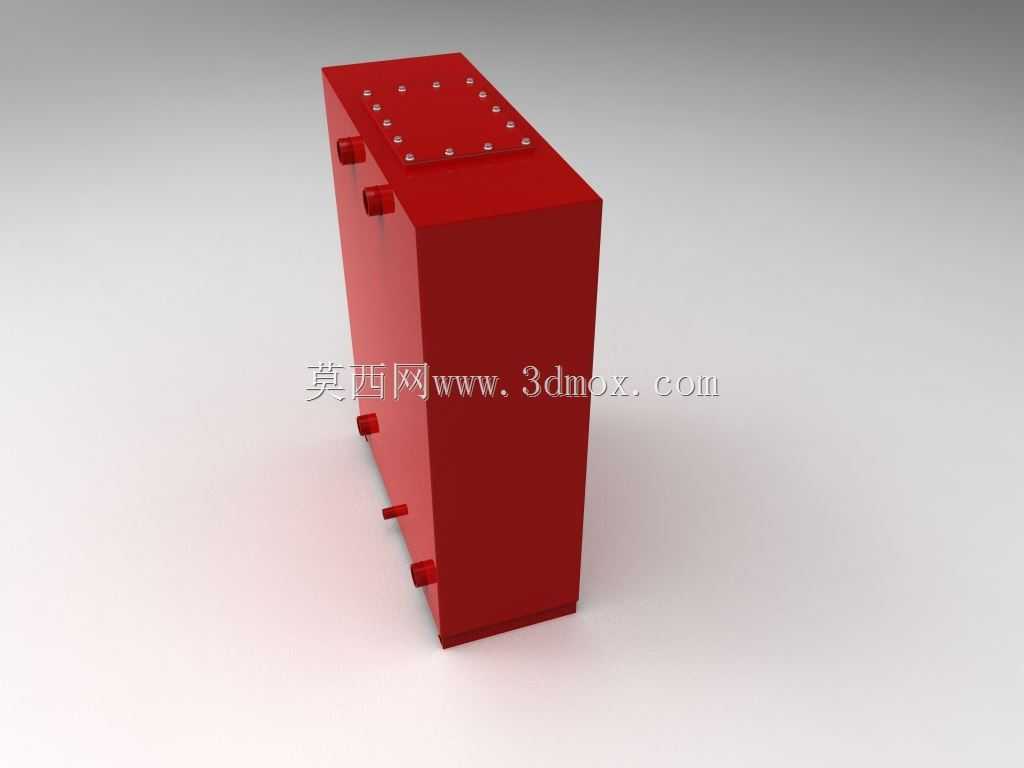

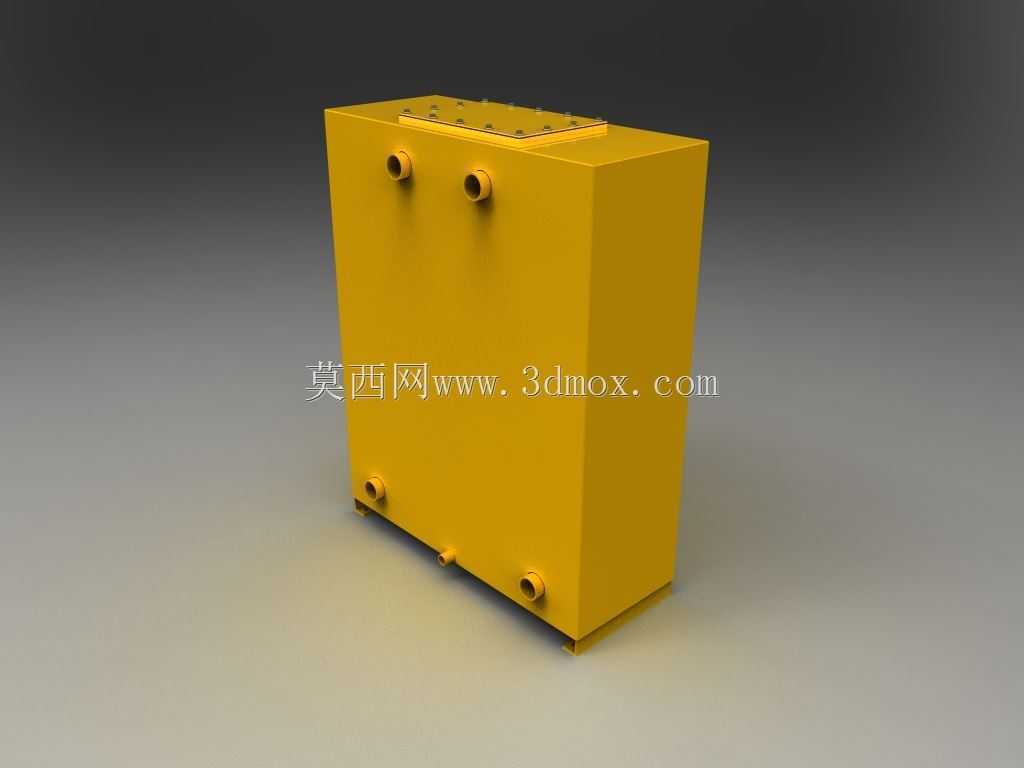

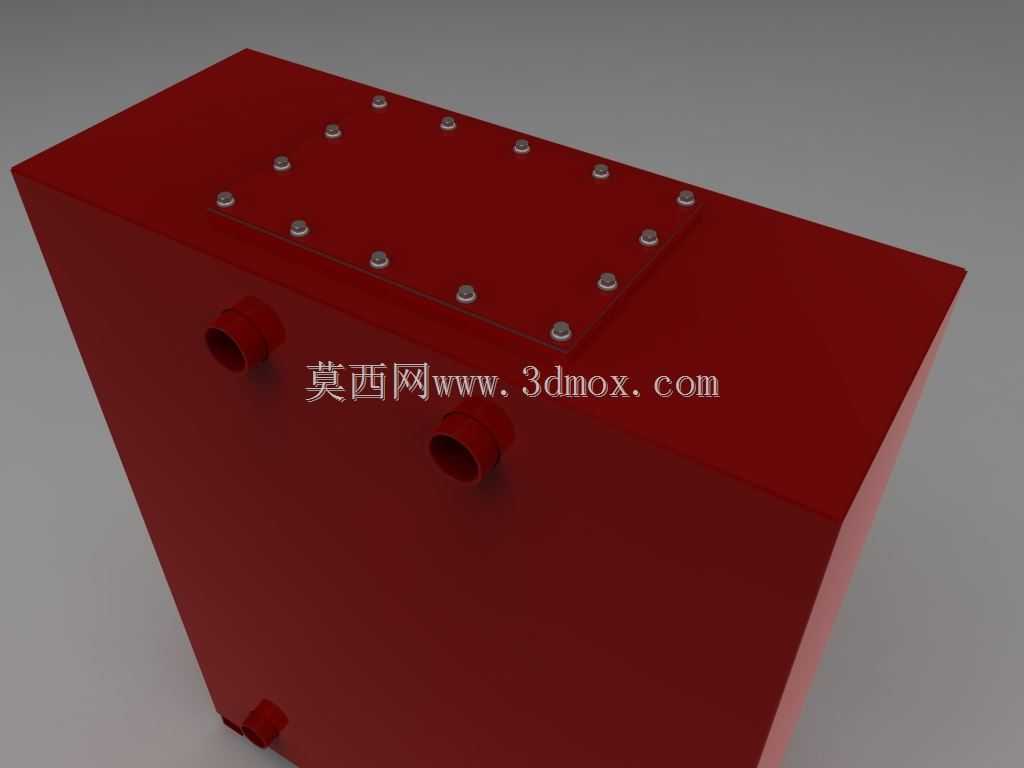

　　从实际用途来看，这个箱体除了承担储存液压系统工作介质的基础作用，还要兼顾油液中杂质沉淀、空气逸散、回油散热的功能。设计的时候特意把回油接口和吸油接口做了错位布置，两个侧置的油口分别在箱体上部的两个对角位置，回油进来的油液不会直接被吸油口抽走，能在箱体内形成更长的流动路径，给气泡上浮、金属碎屑沉降留足行程，避免吸空或者杂质直接进泵造成磨损。箱体顶部做了带密封压条的检修盖板，一圈用螺栓均匀紧固，后期清理箱底沉积的油泥、更换内置的滤网的时候，不用把整个油箱从安装位拆下来，拆开顶板就能操作，比早年那种全焊接封死的油箱维护效率高很多。

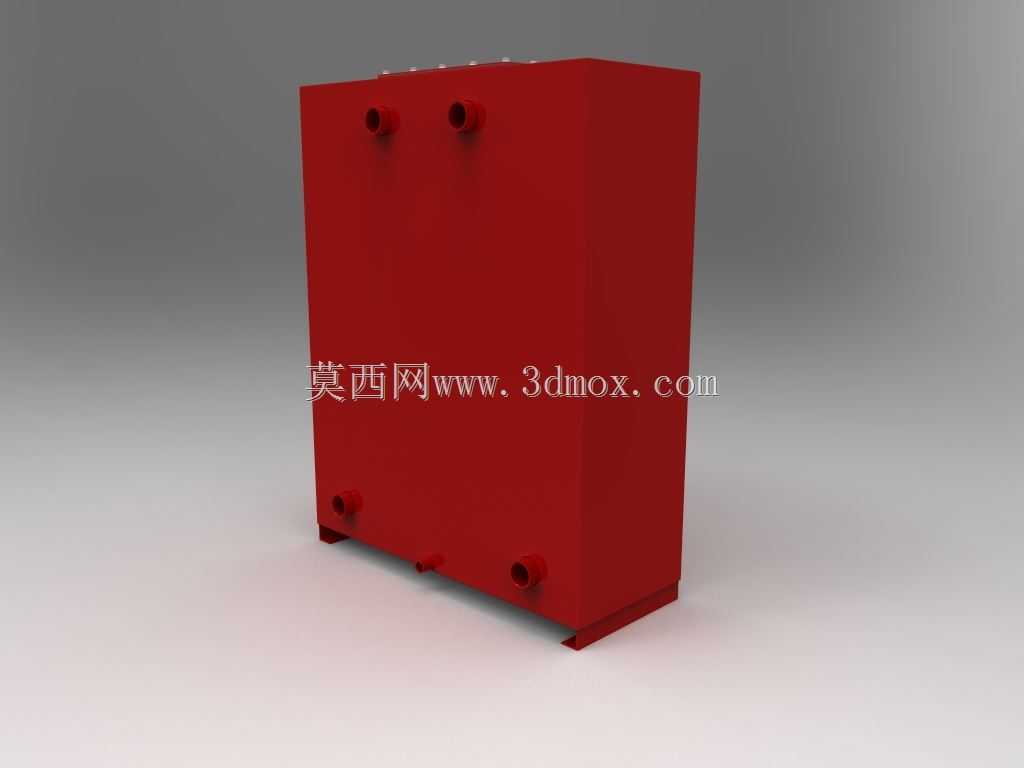

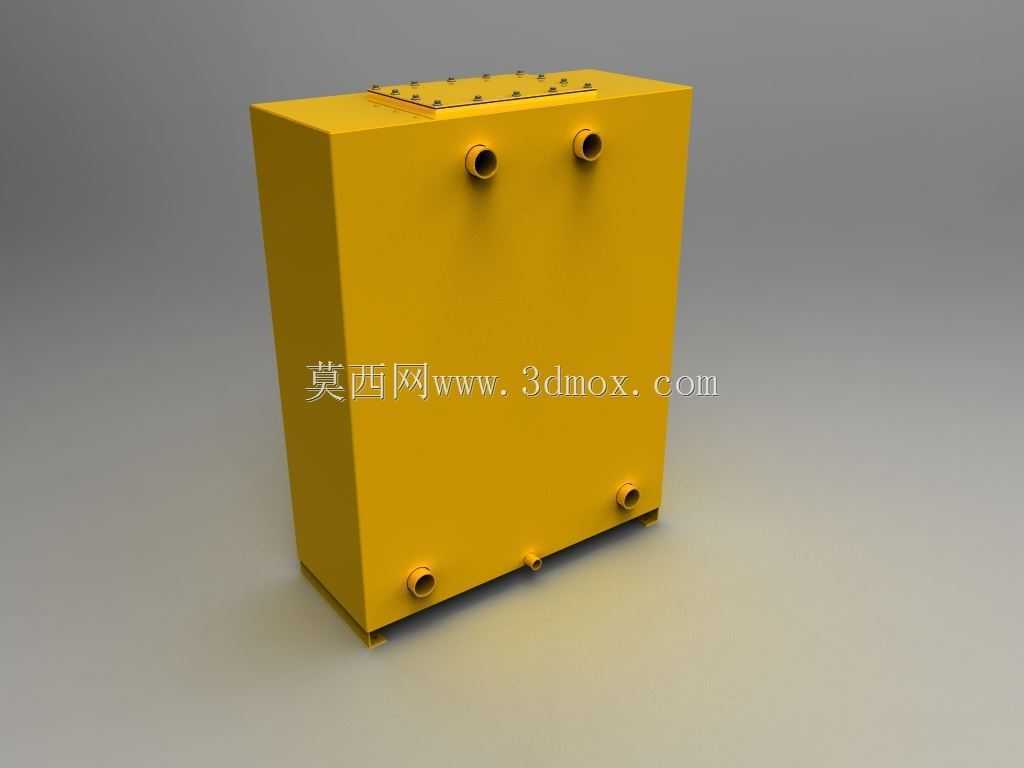

　　说下功能特性上的考量，箱体底部做了三个带安装支脚的凸台，不是平底板直接落地，一方面支脚把箱体抬离安装面15毫米左右，避免车间地面的积水、油污长期泡着箱底造成锈蚀，另一方面三个支脚的安装孔位完全匹配原有旧油箱的地脚螺栓位置，现场更换的时候直接对位落装，不用重新打膨胀螺栓，省了现场改造的工作量。底部还预留了一个排污油口，平时用堵头封死，换油的时候打开堵头就能把箱底混着杂质的旧油完全排净，不会在角落存积残油。箱体侧壁的油口都做了加厚的焊接凸台，不是直接在薄板上开洞焊管接头，避免长期受管路振动拉扯造成焊缝开裂漏油，毕竟液压系统工作的时候管路带脉冲振动，薄钢板直接焊接口的位置很容易开焊漏油，加了凸台之后焊接接触面积大，抗振性能提升不少。

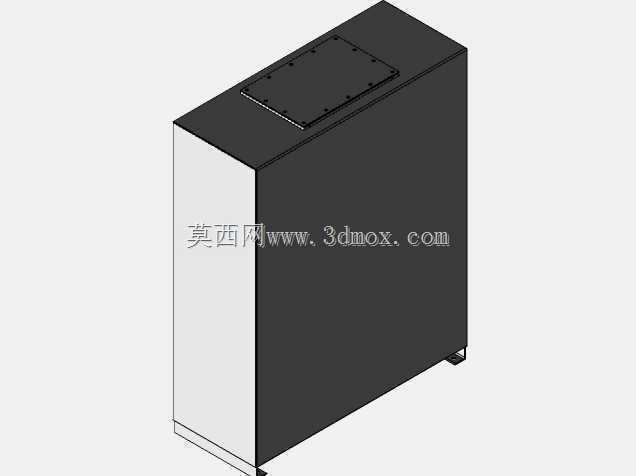

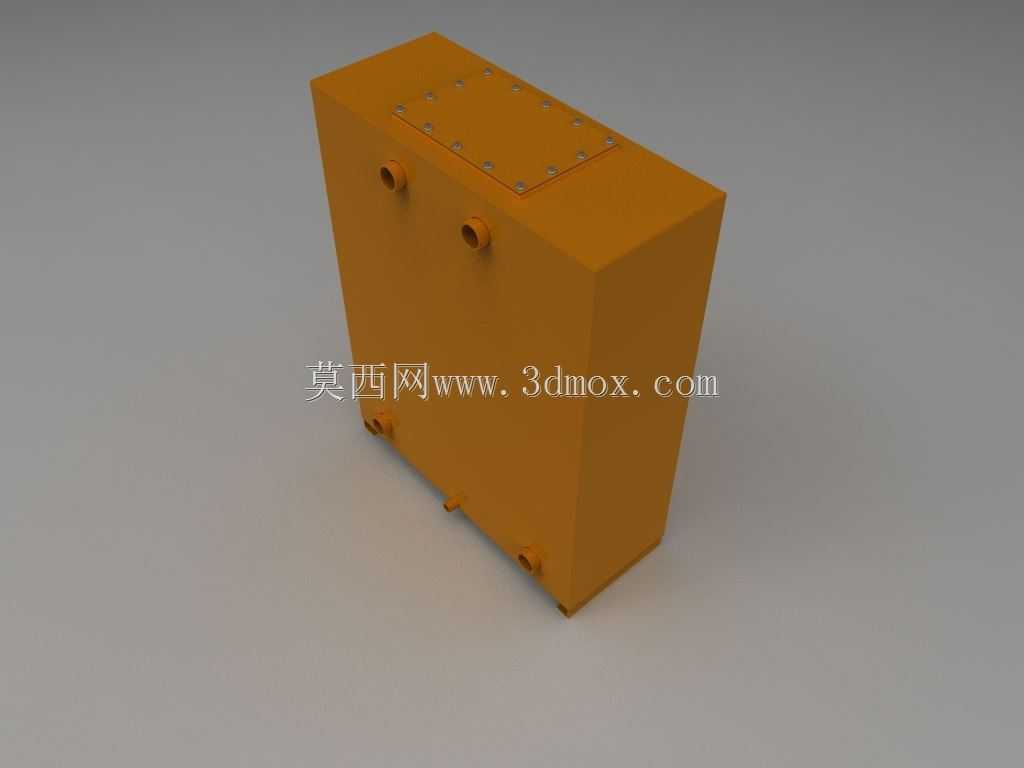

　　设计思路上没有追求花里胡哨的结构，完全围绕老设备升级的实际约束来。首先是安装边界的限制，原有安装位的横向净宽只有420毫米，所以把箱体的宽度控制在400毫米，两侧各留10毫米的安装间隙，方便吊装对位；高度方向因为上方没有管线遮挡，做到750毫米，算上顶部盖板的螺栓凸起总高780毫米，不会碰到上方的走线架；厚度方向做350毫米，保证有效储油容积能达到90升，满足系统每分钟60升流量的油泵的工作需求，毕竟液压油箱的有效容积一般要做到泵流量的1.2到1.5倍，考虑到这个系统带蓄能器补油，做到1.5倍的余量，避免大流量工作的时候油位下降太多吸空。板材选用上用的是6毫米厚的Q235钢板，内壁做了磷化防锈处理，不会因为长期泡在液压油里产生锈渣污染油液，外壁喷了橘黄色的防护漆，和车间原有液压设备的涂装保持一致，也能在车间环境里起到明显的警示作用，避免巡检的时候被磕碰。

　　还要考虑实际使用里的细节，比如箱体内部没有加额外的隔板？不对，其实在回油侧和吸油侧之间加了一块高度为箱体高度三分之二的挡板，不是全高隔断，这样油液能从挡板下方绕流，既延长了油液路径，又不会因为挡板全封死造成回油侧油位波动太大。顶部的检修盖板上预留了空滤器的安装孔，后期可以直接加装空气滤清器，保证油箱和大气连通的时候，进去的空气不带灰尘杂质，也能平衡箱体内的压力，避免油泵吸油的时候箱内形成负压造成吸油阻力变大。支脚的安装孔做成长圆孔，不是正圆孔，就算现场地脚螺栓有个几毫米的位置偏差，也能顺利对位安装，不用现场重新扩孔，这点是做老设备改造最需要注意的，很多现场的原有螺栓位置因为年久变形、地基沉降，不可能和图纸上的理论位置完全一致，长圆孔的容错率高很多。另外箱体的所有焊缝都做了煤油试漏检测，尤其是底部和油口的位置，确保不会出现渗油的问题，毕竟液压系统漏油是现场运维最头疼的问题，焊接完成后先做酸洗再做防锈，最后喷面漆，整套工艺都是按照工业液压件的标准来的，不是随便焊个盒子就完事。

　　实际安装的时候，这个立式油箱因为重心比卧式的高，所以支脚的固定螺栓用的是M12的膨胀螺栓，比原来旧油箱的M10螺栓规格大一号，保证设备运行带振动的时候不会出现移位。油口的连接尺寸用的是通用的G1寸管螺纹，和原有系统的油管接头完全匹配，不用重新做接头变径，拆了旧油管直接拧上去就能用，整个更换过程一个班组半天就能完成，不用长时间停机影响生产。很多人做液压油箱设计的时候总想着往新设备的标准上靠，忽略了老设备改造的现场约束，这个结构的核心就是在不改动原有安装基础、不影响周边管线布置的前提下，满足扩容后的液压系统的使用需求，同时把后期维护、抗振、防渗漏这些实际使用里的痛点都考虑进去，没有多余的结构，每一处设计都是对应现场的实际问题。
