50mm球形拖车连接装置结构设计

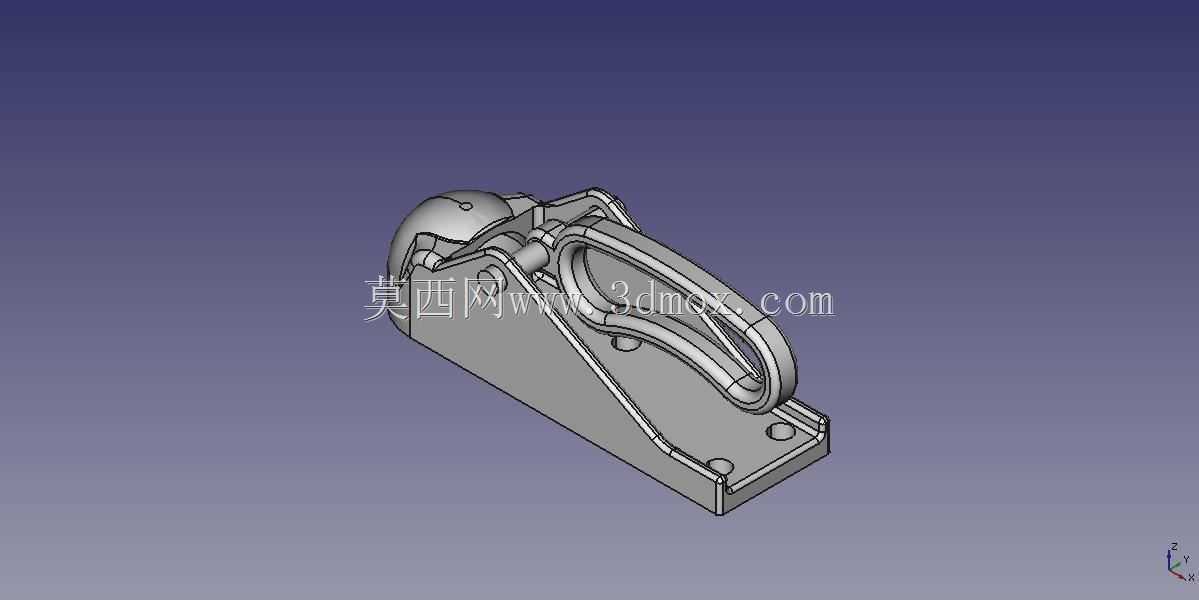

　　在短途转运、农用作业、户外拖挂装备的实际使用场景里，拖车与牵引车之间的连接部件直接决定了拖挂作业的可靠性与行驶安全性，这款适配50mm钢球的拖车联轴器，正是针对轻型拖挂场景设计的核心连接构件。日常作业中，不少轻型拖挂需求来自厂区物料转运、小型农机具拖挂、户外露营装备牵引，这类场景下牵引车尾部的牵引球头多采用通用50mm规格，这款联轴器的核心功能就是实现牵引车与拖挂设备的快速、可靠连接，同时在行驶过程中允许一定角度的相对摆动，适配非铺装路面的颠簸、转向时的角度偏移，避免刚性连接带来的构件应力断裂问题。从结构设计逻辑来看，这款联轴器采用铸造基体作为核心承载件，基体上预留的安装孔位可直接与拖车牵引架的端面通过螺栓紧固，

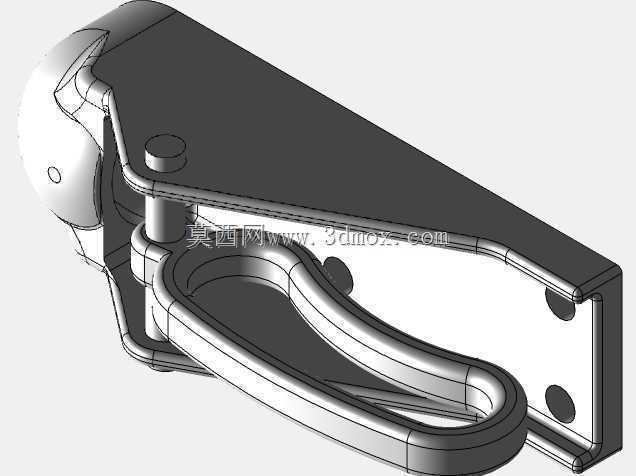

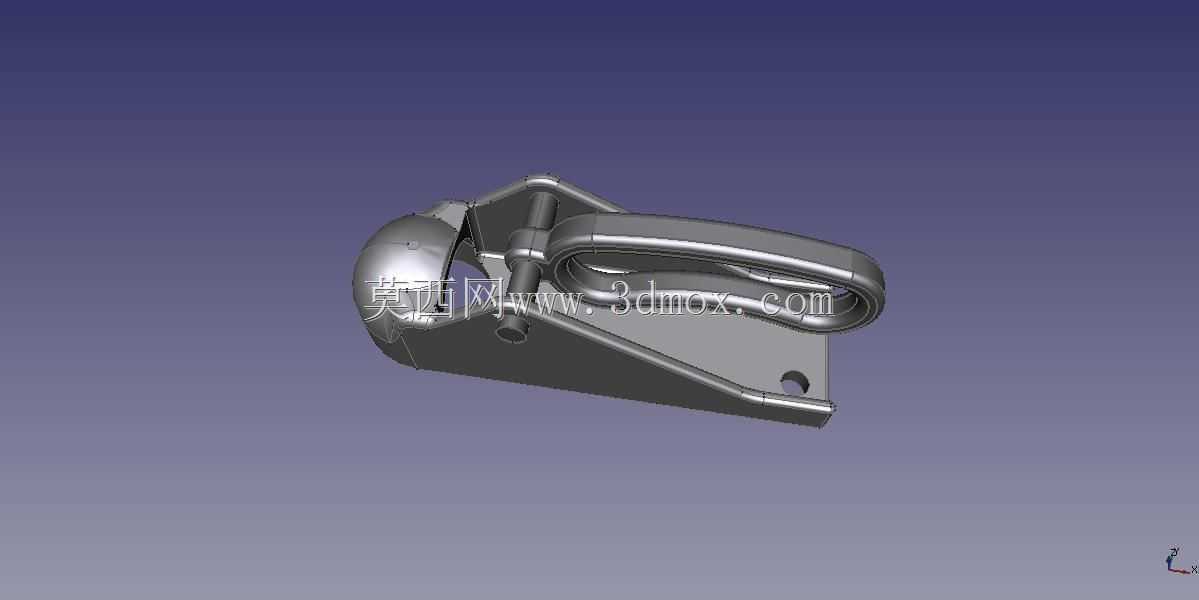

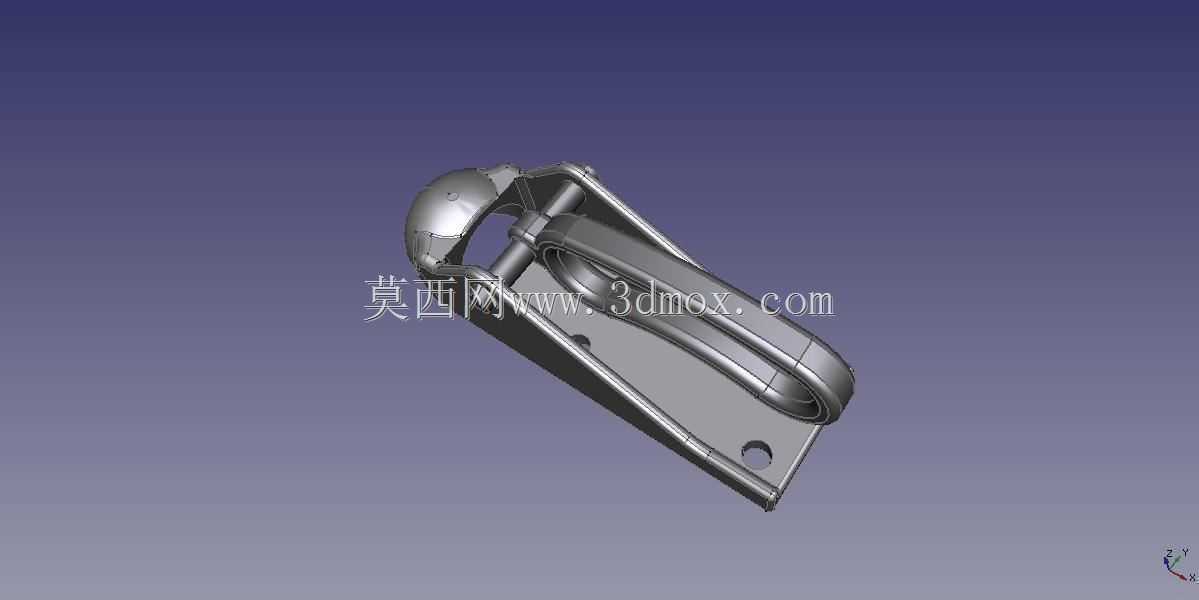

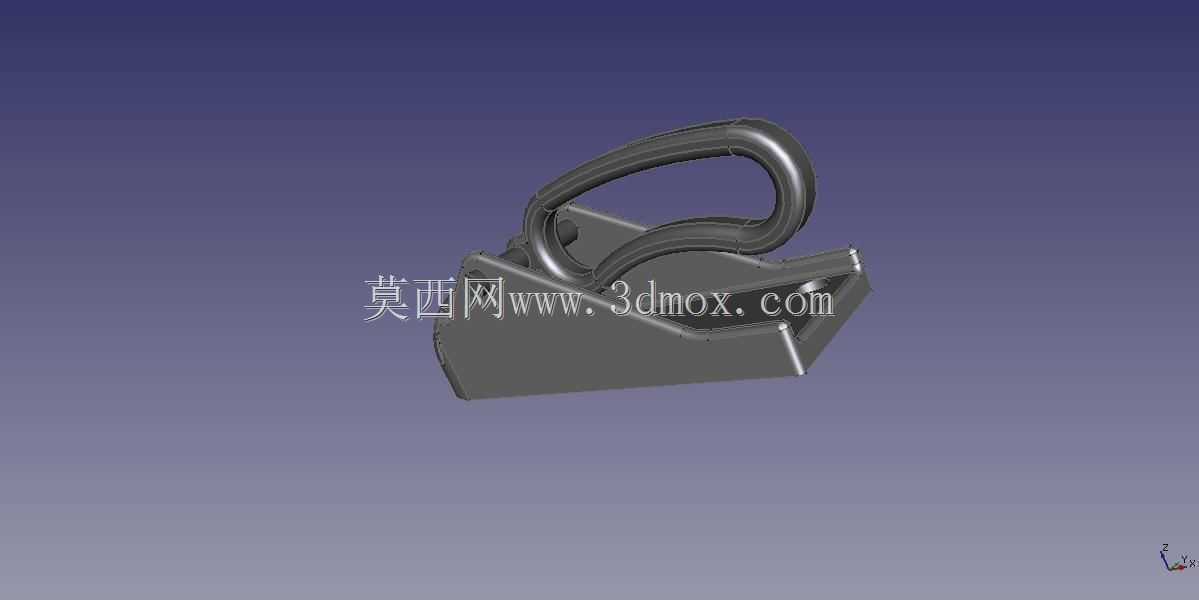

　　安装边界充分考虑了轻型拖车牵引架的通用型材尺寸，不需要额外做复杂的转接加工即可完成装配。连接端的球形抱合结构采用偏心锁止机构，当对接50mm牵引球头时，扳动上方的环形操作手柄即可带动内部锁块完成抱合锁紧，锁止后手柄自然回落至贴合基体的位置，避免行驶过程中受震动误触解锁，同时锁合结构自带间隙补偿设计，长期使用出现磨损后仍能保持可靠的抱紧力，不会出现松旷异响的问题。不同于重型拖挂使用的气动或液压辅助连接结构，这款联轴器针对总重不超过3.5吨的轻型拖挂场景设计，整体结构没有冗余的复杂构件，所有受力部位都做了圆弧过渡处理，避免应力集中，铸造基体的壁厚根据受力仿真结果做了差异化设计，受力较大的锁止安装座、牵引连接部位壁厚加厚，

　　非受力区域适当减薄，在保证结构强度的前提下控制整体自重，降低牵引过程中的额外负载。实际使用中，拖挂行驶时的牵引力通过球形接触面均匀传递，相比传统的销钉式连接，球形结构可以在车辆上下坡、转向时提供三个自由度的小幅摆动空间，不会因为车架的相对扭动造成连接部位的剪切力集中，大幅降低连接构件的疲劳损坏概率。安装时只需要将联轴器基体的安装面与拖车牵引梁的端面对齐，穿入对应规格的紧固螺栓并按扭矩要求锁紧，即可完成主体安装，对接牵引车时只需要拉起操作手柄，将球形空腔对准牵引球头压下，听到锁止卡扣的卡合声后确认锁止到位，再插上防脱保险销即可完成挂接，整个挂接过程不需要额外工具，单人即可快速操作。考虑到户外使用的复杂工况，

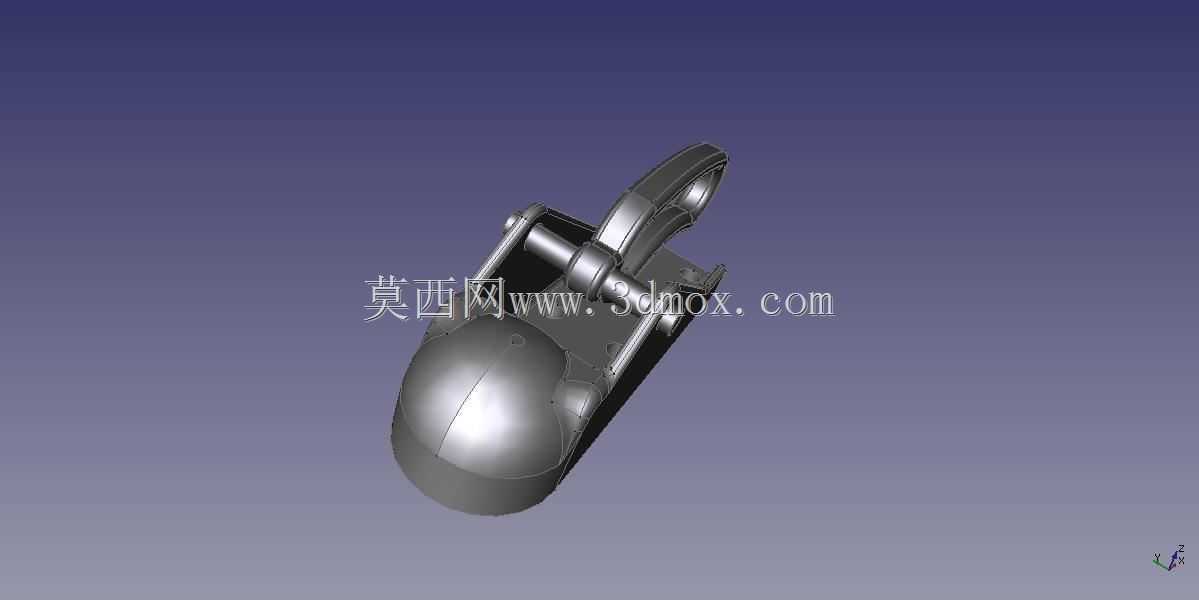

　　锁止机构的活动部件都预留了润滑脂加注通道，日常维护时只需要定期注入润滑脂，即可保证机构操作顺畅，避免泥沙进入造成的卡滞问题，基体表面的铸造面经过抛丸处理，后续可根据使用需求做喷漆或镀锌防锈处理，适配潮湿、多尘的户外作业环境。在结构建模过程中，球形抱合腔的尺寸严格匹配50mm牵引球的通用公差范围，既保证挂接时的顺畅度，又不会因为间隙过大造成行驶过程中的冲击异响，锁止块的行程经过反复校核，保证锁止后对球头的抱紧力足够，同时不会出现过锁导致的拆卸困难问题，安装孔的孔位间距参考了主流轻型拖车牵引架的通用尺寸，覆盖了市面上多数同规格牵引架的安装需求，不需要用户自行打孔修改即可直接装配使用。
