多段拼接式工业输送弯管结构

　　在工业流体输送、粉体气力传输、通风排气系统的管线布设场景中，受现场安装空间限制、管线走向避让需求，往往需要用到大曲率转向的管路构件，常规一体冲压或冷弯成型的弯管，在大口径、厚壁工况下容易出现弯管段壁厚不均、内侧起皱、外侧拉伸减薄的缺陷，长期承压运行时易在应力集中位置出现泄漏甚至破损，而分段拼接式的多段弯管结构，正是针对这类工程痛点优化设计的管路转向构件。

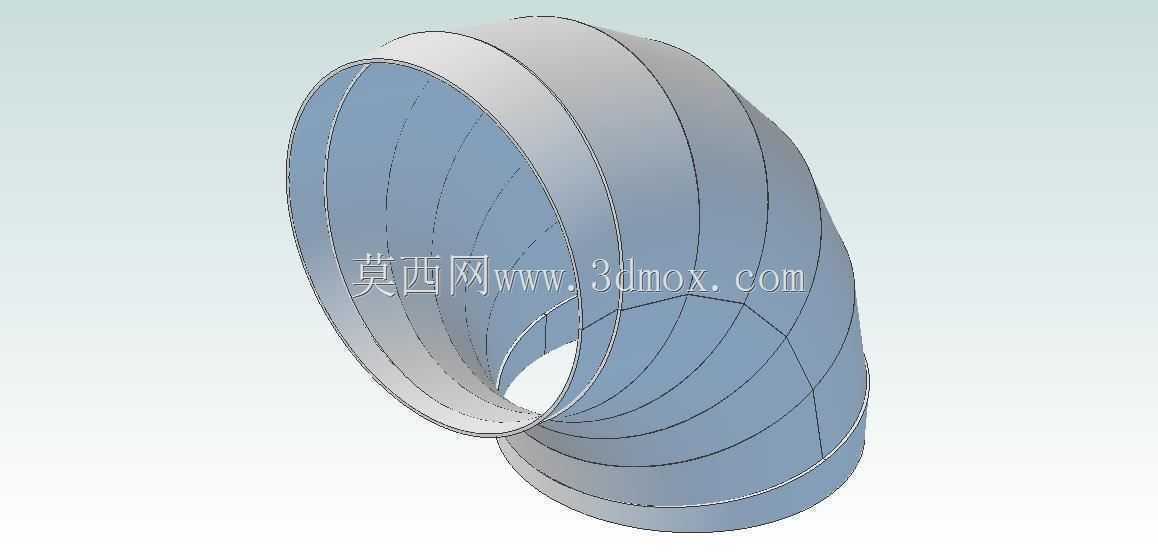

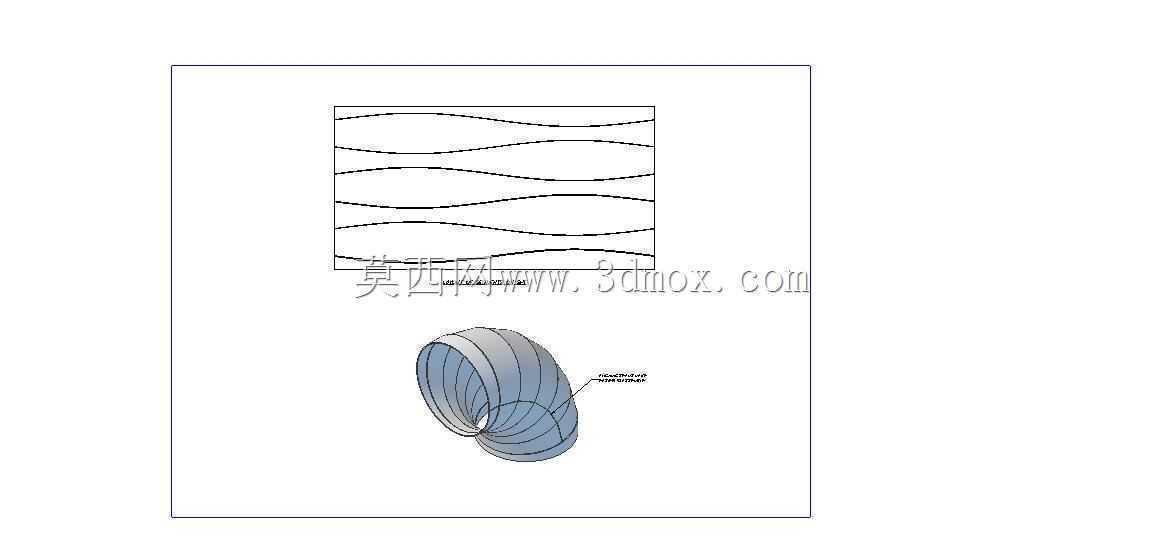

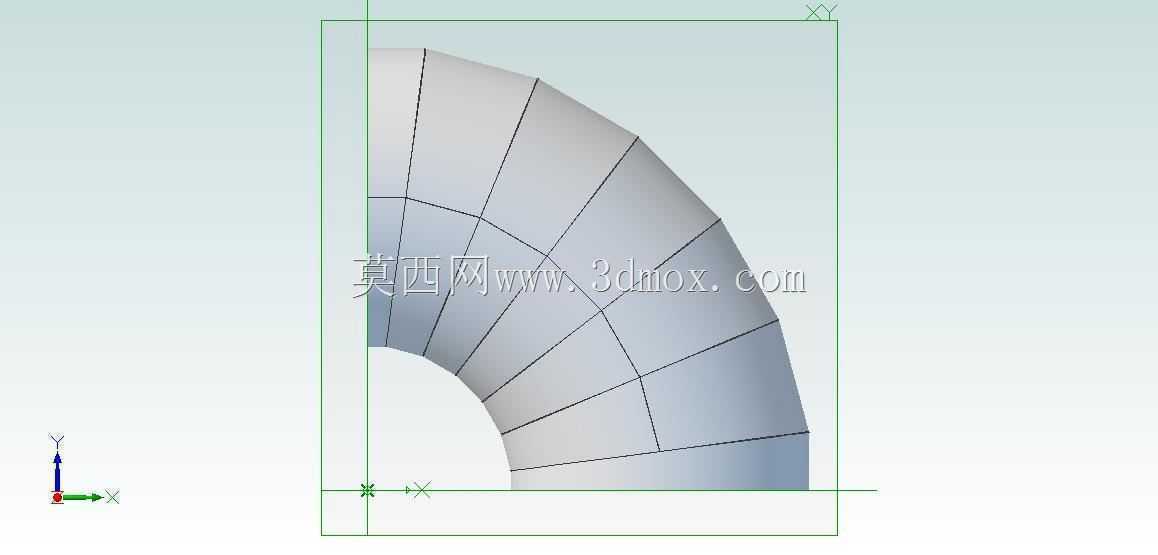

　　这款七段拼接弯管，采用多节斜口管段依次拼接组焊的结构形式，每一段管节的两端都采用特定角度的斜切处理，相邻管节对接后逐步累积形成90度的转向弧度，相比整段弯制的管件，这种分段结构的每一段直管段加工难度极低，仅需通过常规的管材切割、坡口加工即可完成单节制备，不需要大型弯管设备，尤其适合大口径、非标曲率的现场施工场景，在市政给排水管线、工厂通风除尘管道、粮食加工行业的气力输送管线、化工行业的低压流体输送管线中都有广泛应用。

　　从设计逻辑来看，该弯管的分段数量经过曲率平滑度与加工成本的平衡考量，七段拼接的结构既避免了段数过少导致的转向折线感过强、流体流经时局部阻力过大的问题，也不会因为段数过多造成拼接焊缝总量增加、施工工作量提升的问题。每一段管节的斜切角度经过精准计算，拼接完成后内壁过渡平滑，流体在转向过程中的流态更稳定，相比少段数的拼接弯管，能有效降低流体局部阻力系数，减少输送过程中的压力损失，对于长距离输送系统而言，能有效降低配套泵组、风机的运行功率损耗，提升整个输送系统的运行效率。

　　在安装边界方面，该弯管的两端为标准直管接口，可直接与同管径的直管线通过法兰、焊接或者快装接头对接，两端接口的同轴度、端面垂直度都按照通用管路安装公差设计，不需要现场额外做配管修正，转弯半径适配同管径管线的常规安装空间要求，不需要额外扩大管线安装的预留空间，在管线排布密集的车间内部、管廊层都能顺利安装。拼接焊缝位置都设计在管段的对接端面，焊接作业时可从内外两侧分别施焊，焊后可对内壁焊缝做打磨平滑处理，避免焊缝凸起位置残留输送介质，对于食品加工、医药洁净输送场景，打磨后的内壁可满足卫生级管线的粗糙度要求，不会出现介质积存、细菌滋生的问题。

　　从实际使用的性能表现来看，这种分段拼接的弯管结构，相比整弯管件的抗形变能力更强，在输送含固体颗粒的粉体、浆体介质时，若某一段管节出现磨损超标，仅需要更换对应位置的单节管段即可，不需要将整个弯管整体拆卸更换，大幅降低了后期运维的成本与工作量。在施工过程中，单节管段的重量远低于整段弯管，不需要大型吊装设备即可完成现场组对安装，对于高空管廊、狭窄安装空间的管线施工场景，能有效降低施工难度，提升安装作业的效率。

　　建模过程中，每一段管节的斜切角度、对接位置的配合公差都经过参数化校核，相邻管节的对接面完全贴合，组焊时不会出现错边、间隙不均的问题，管壁厚度保持均匀一致，不存在冷弯工艺带来的壁厚减薄缺陷，承压能力与同规格直管道保持一致，可适配与直管道相同的压力等级工况，不需要单独做压力等级降级处理。在管线应力计算环节，该弯管的分段结构可通过焊缝位置的微小形变吸收部分管线热胀冷缩产生的位移应力，降低管线整体的应力集中水平，提升长距离管线运行的结构稳定性。
