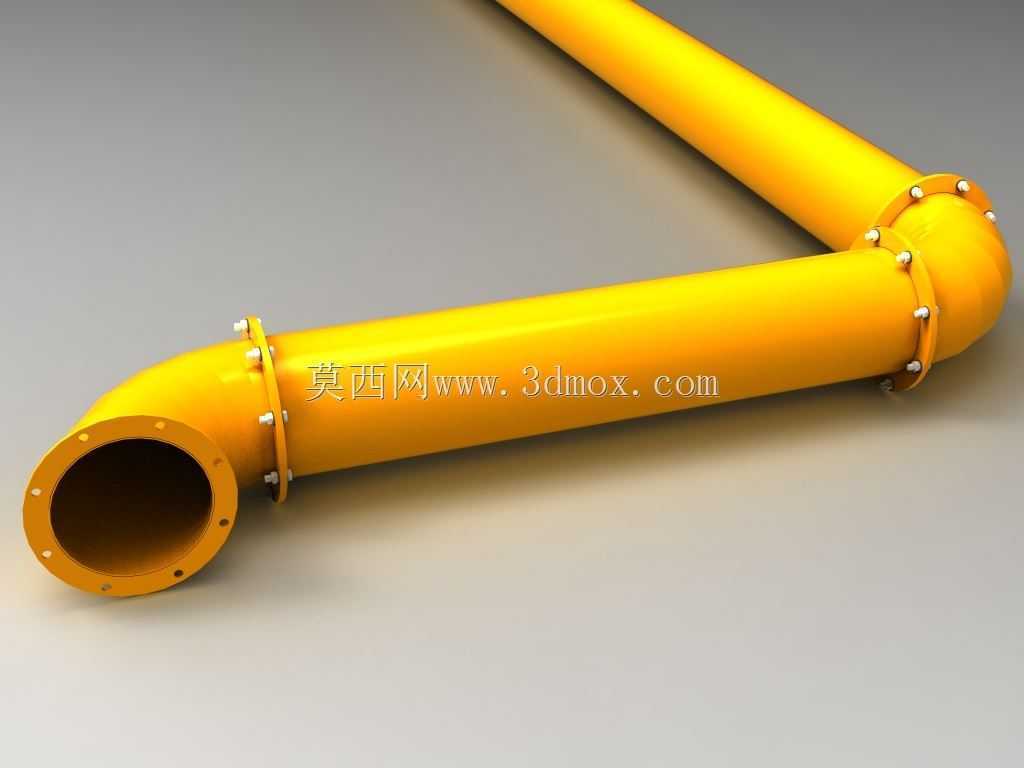

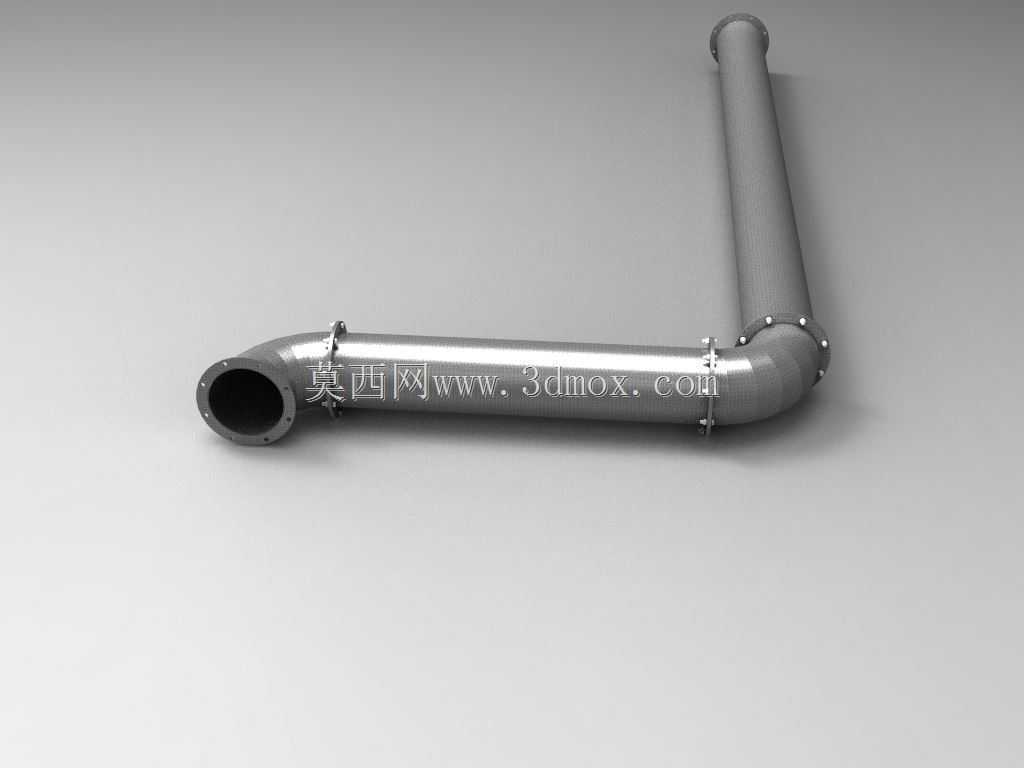

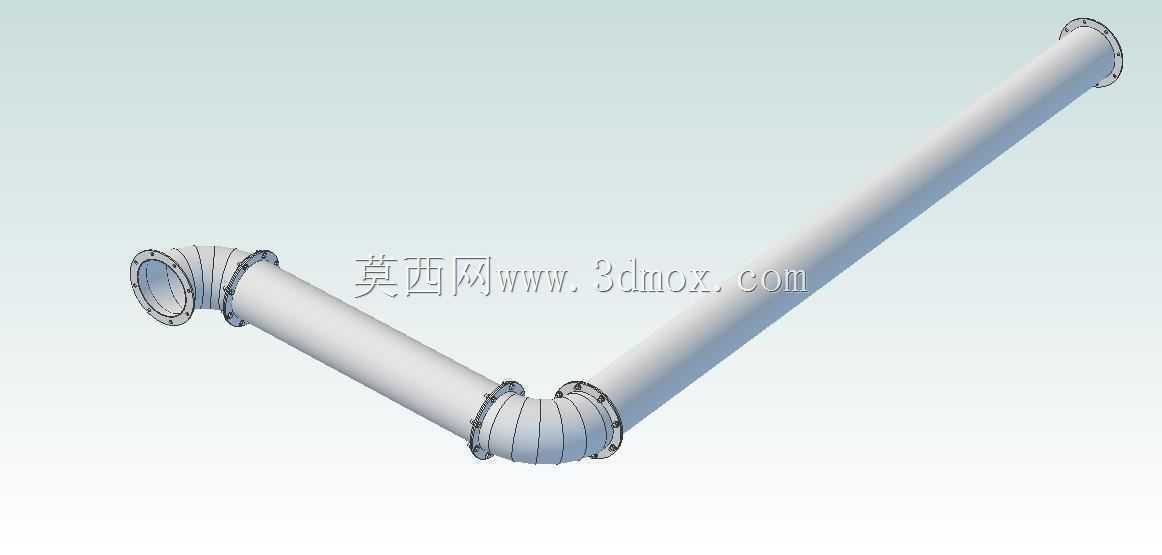

带法兰连接多弯段工业输送管道结构

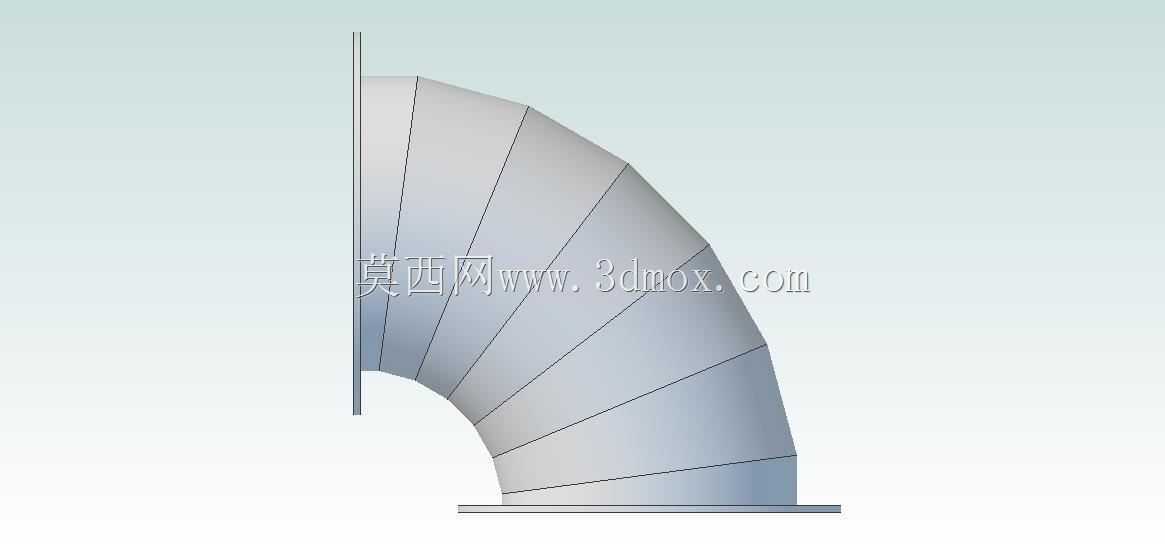

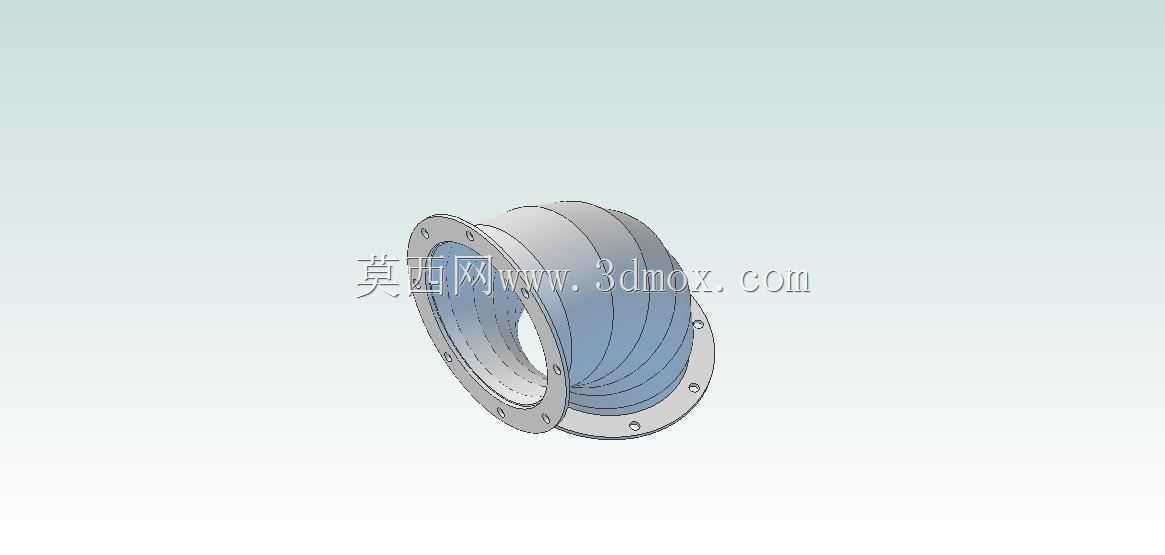

　　在化工流体输送、厂区通风除尘、粉体物料气力输送、市政给排水管线布设等场景中，这类带法兰连接的多弯段管道是管路系统里调整输送走向、衔接不同标高设备接口的核心部件，不同于直段管道仅承担线性输送功能，多弯结构的设计核心是在有限安装空间内完成管路走向的转向避让，绕开厂区内已布设的设备梁柱、其他工艺管线，同时保证介质输送过程的流阻控制在工艺允许范围内。从结构设计逻辑来看，每段弯管的转角都经过流场模拟校核，弯管段的曲率半径选取兼顾了安装空间占用与介质流动阻力，过小的曲率半径会导致粉体物料输送时在弯管处堆积堵管，或是流体介质在转角处形成涡流造成管路振动与压损过大，过大的曲率半径则会额外占用安装空间，提升管线布设的成本。

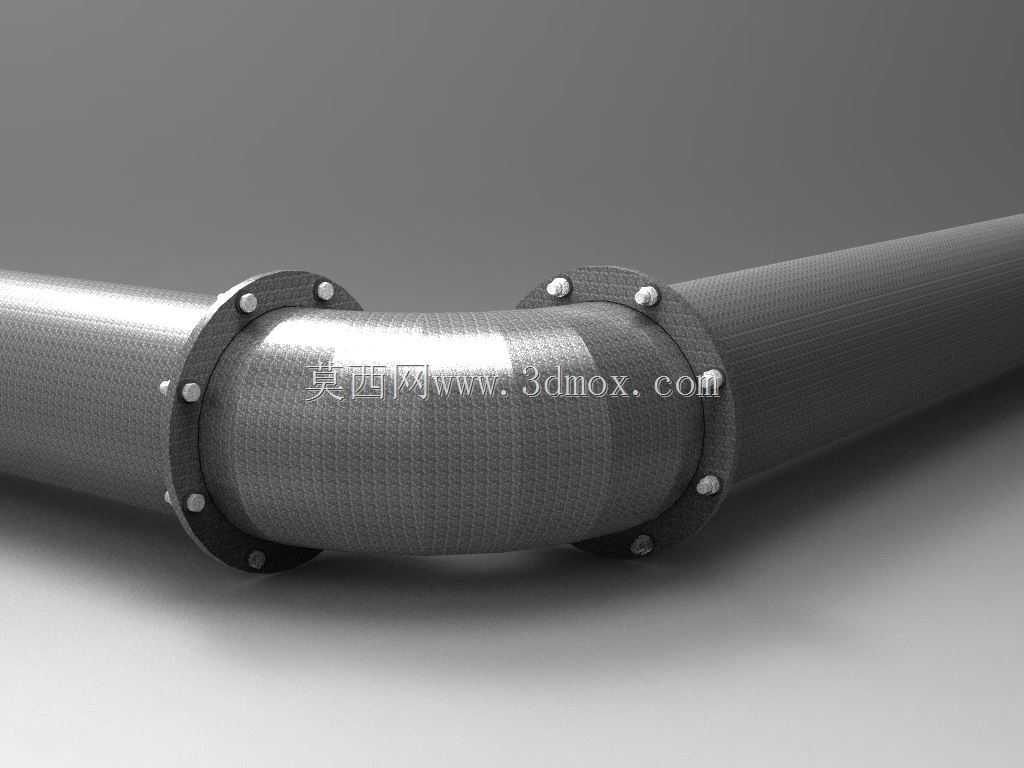

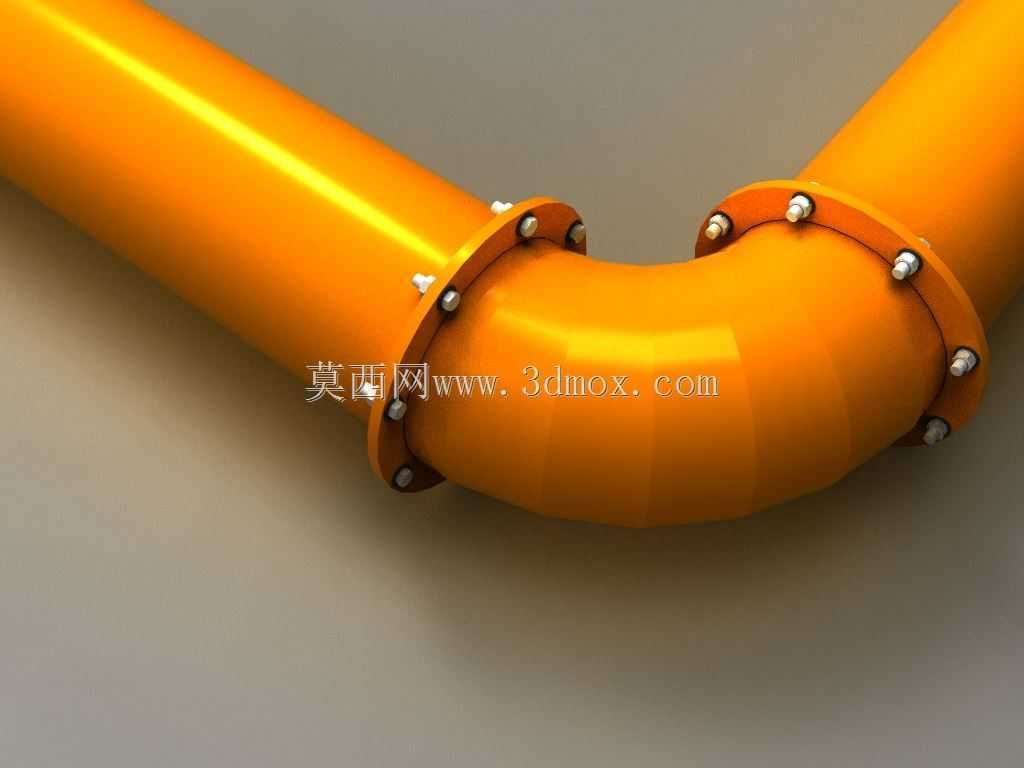

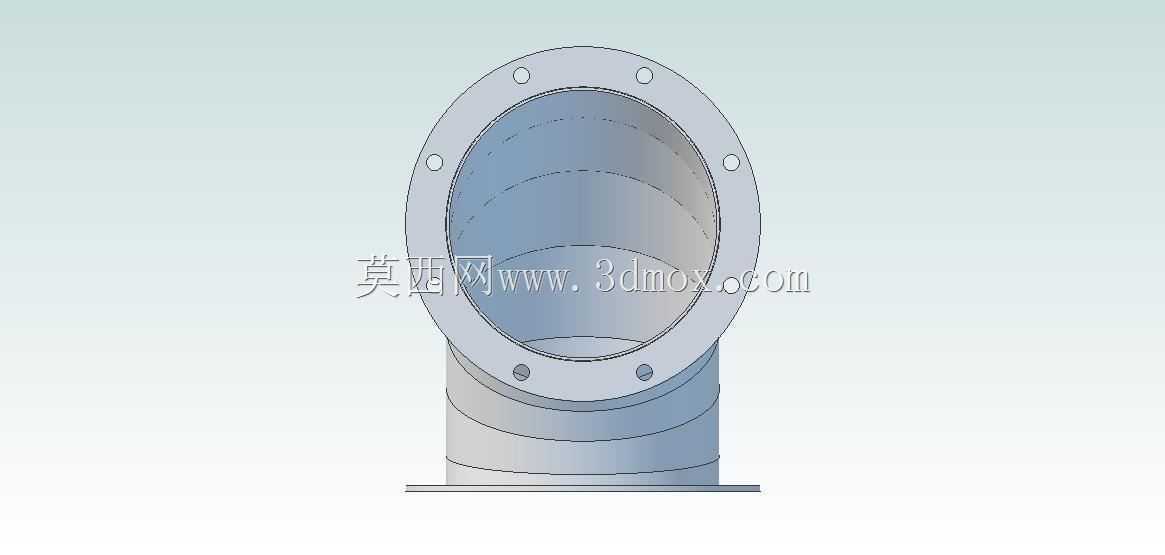

　　法兰连接结构的设计是为了满足管路后期拆装维护的需求，每片法兰的螺栓孔位都做了同轴度公差约束，保证现场安装时螺栓能够顺利穿入紧固，法兰密封面的平面度要求能够避免管路带压运行时出现介质渗漏，相邻法兰之间的密封垫片选型可以根据输送介质的属性调整，输送腐蚀性介质时选用耐腐垫片，输送高温介质时选用金属缠绕垫片，输送常规通风或给排水介质时选用橡胶垫片即可。在安装边界层面，这类管道的直段长度、弯管转角角度都可以根据现场实际布设需求调整，建模时每段管路都做了参数化约束，调整单段长度或转角时法兰连接位能够自动匹配对齐，不需要重新绘制法兰结构。现场安装时需要注意弯管段的支撑点位布设，多弯结构在介质输送尤其是带压输送时，会在转角处产生较大的介质冲击力，

　　若支撑点位不足会导致管路运行时出现晃动，长期运行会造成法兰连接螺栓松动、密封面失效。不同于焊接连接的管路，法兰连接的结构可以在管路需要改造、局部段出现磨损腐蚀时，单独拆卸更换对应管段，不需要对整段管线进行切割重焊，大幅降低后期运维的成本与停机时间。在粉体输送场景中，这类弯管段的内壁还可以根据需求做耐磨处理，因为粉体介质高速通过弯管时会持续冲刷管壁外侧，长期运行会造成管壁磨穿漏料，建模时已经预留了耐磨衬层的安装厚度空间，不需要额外调整管路的外部安装尺寸即可加装衬层。在通风除尘系统中，这类多弯管道的转角处还预留了清灰口的安装位，避免粉尘在转角处长期堆积造成管路通径减小、通风阻力上升，清灰口采用快开结构，

　　日常运维时不需要拆卸法兰即可完成积灰清理。管路的外径与壁厚选取根据输送介质的压力、属性确定，常规低压通风场景选用薄壁管材降低自重与成本，高压流体输送场景选用厚壁管材满足承压要求，法兰的压力等级与管材承压等级保持一致，避免出现连接部位承压能力不足的问题。建模过程中对每段管路的中心线做了连续相切约束，保证管路内壁不存在突兀的折角，避免介质输送时在折角处形成不必要的流阻与冲刷，所有法兰的端面都与对应管段的中心线垂直，保证安装后相邻管段的同轴度符合工程要求，避免强行对接造成管路内部应力集中，长期运行出现焊缝或法兰连接处开裂的问题。
