低压大风量离心式工业风机结构设计

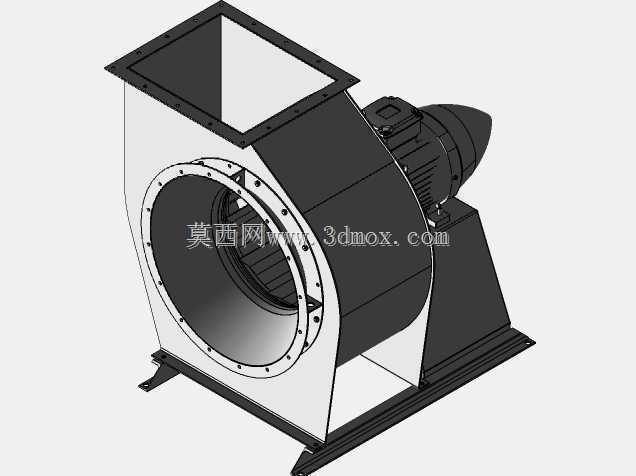

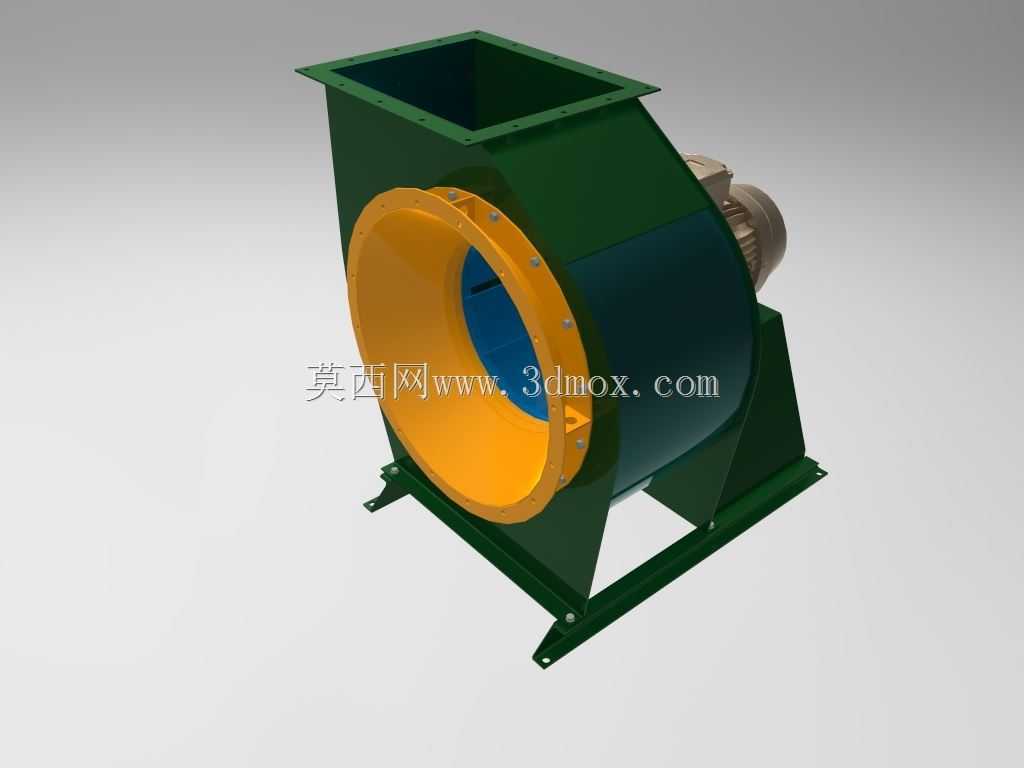

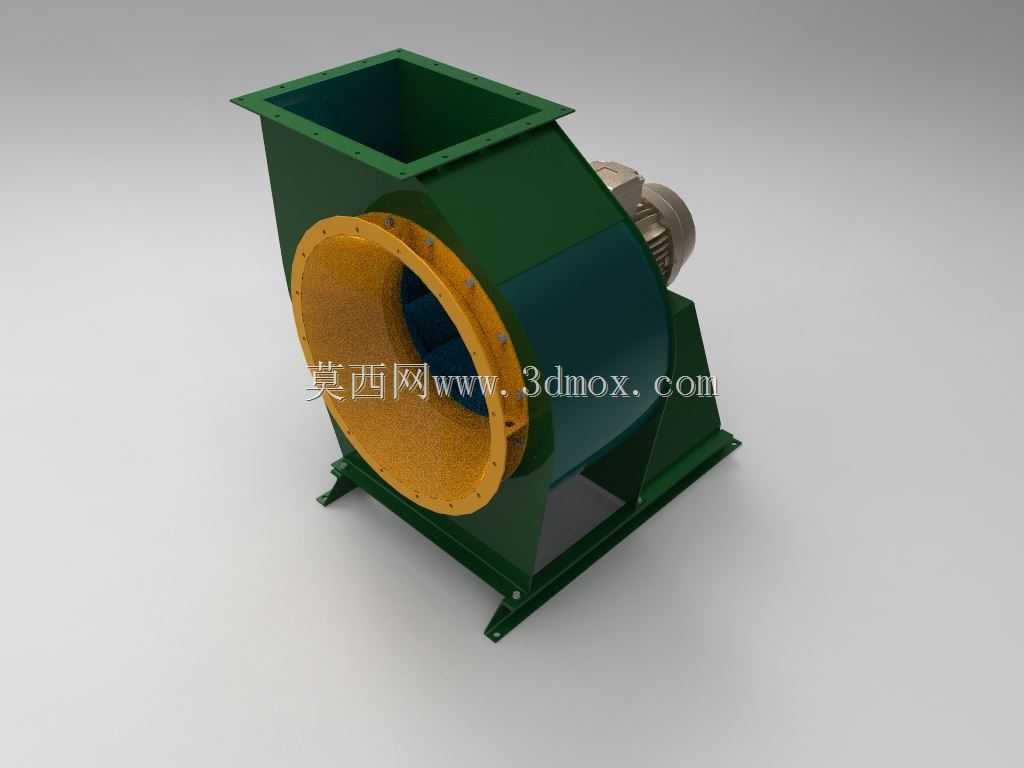

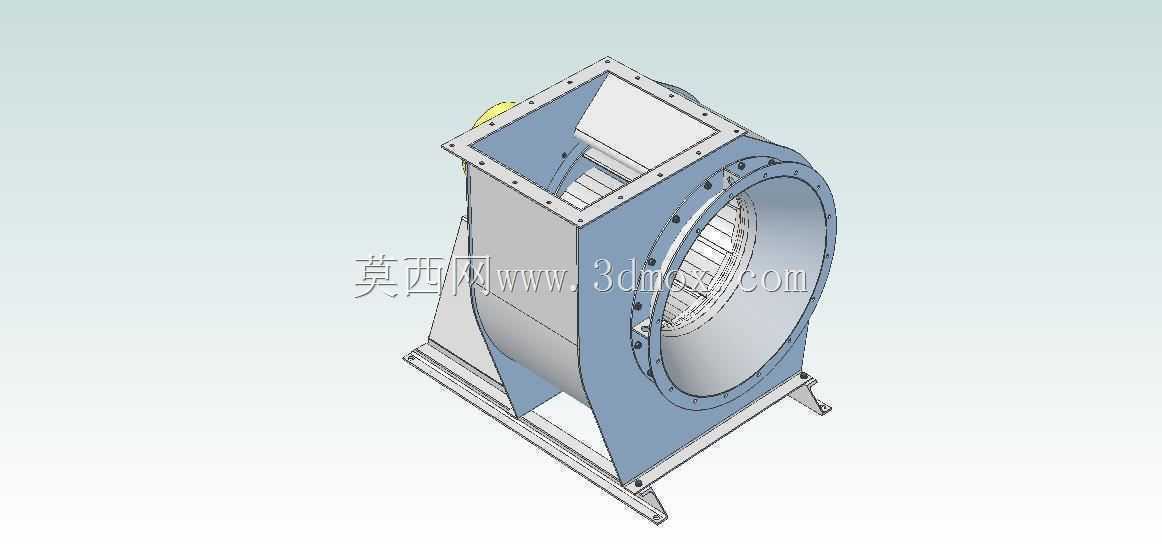

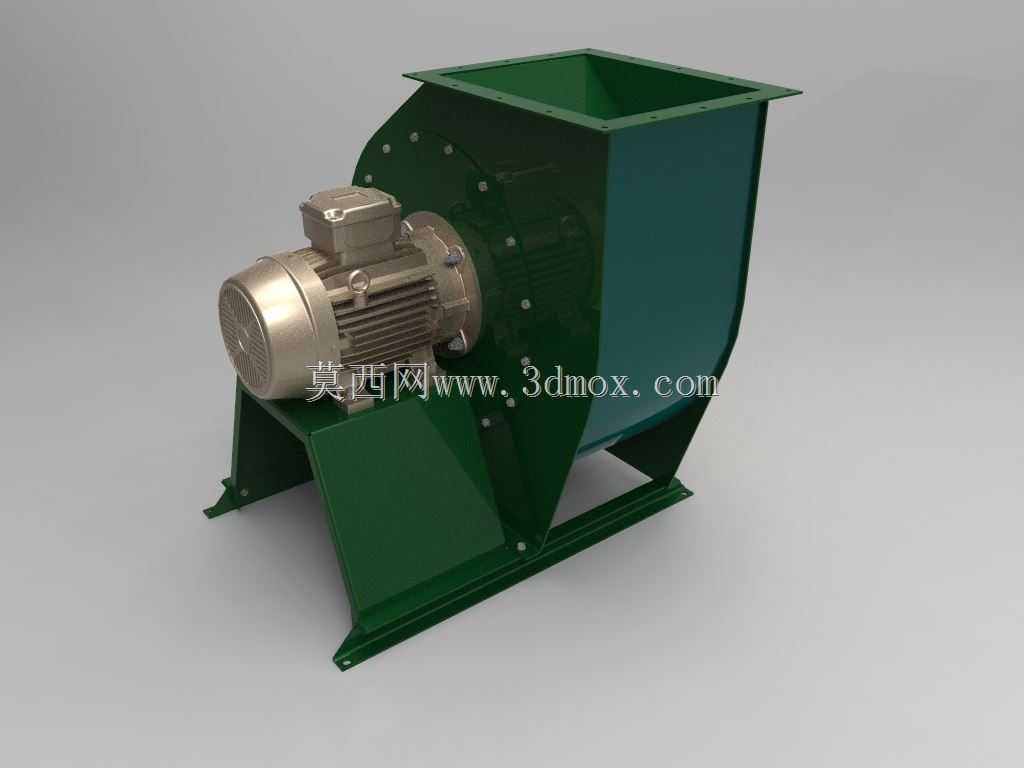

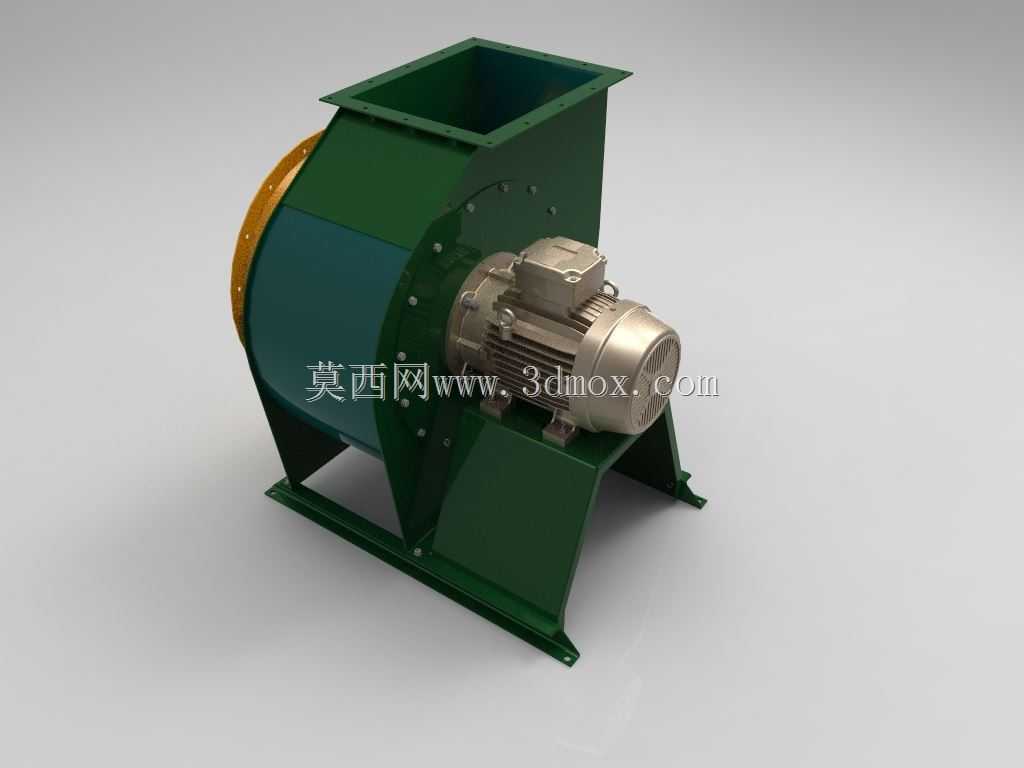

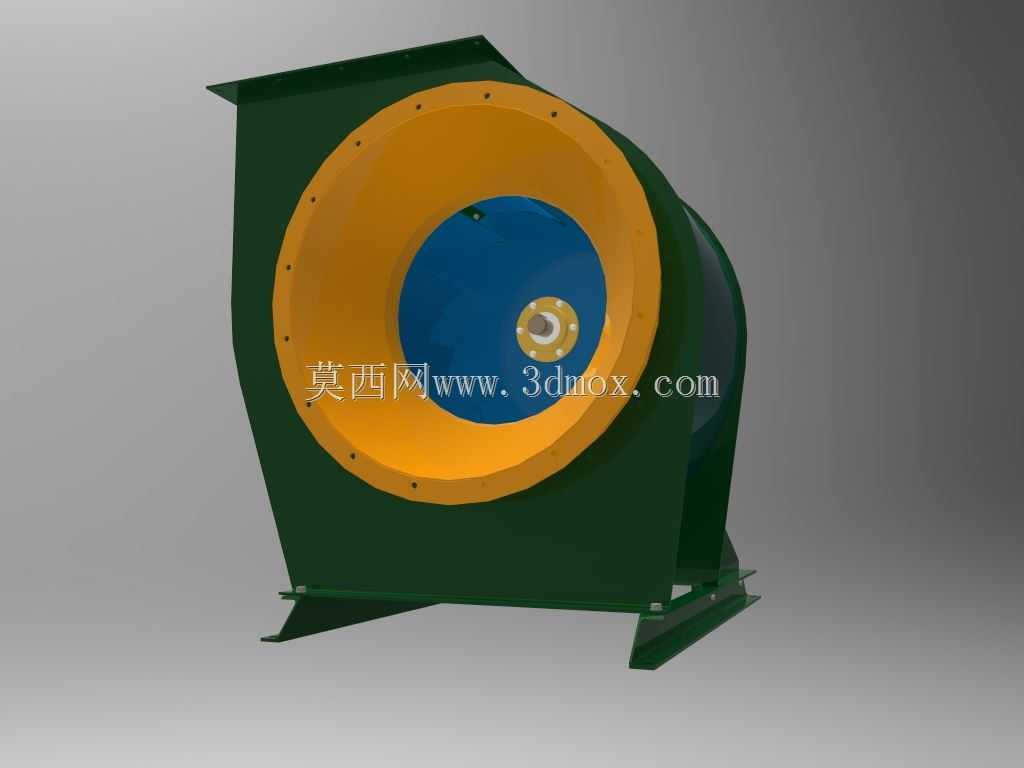

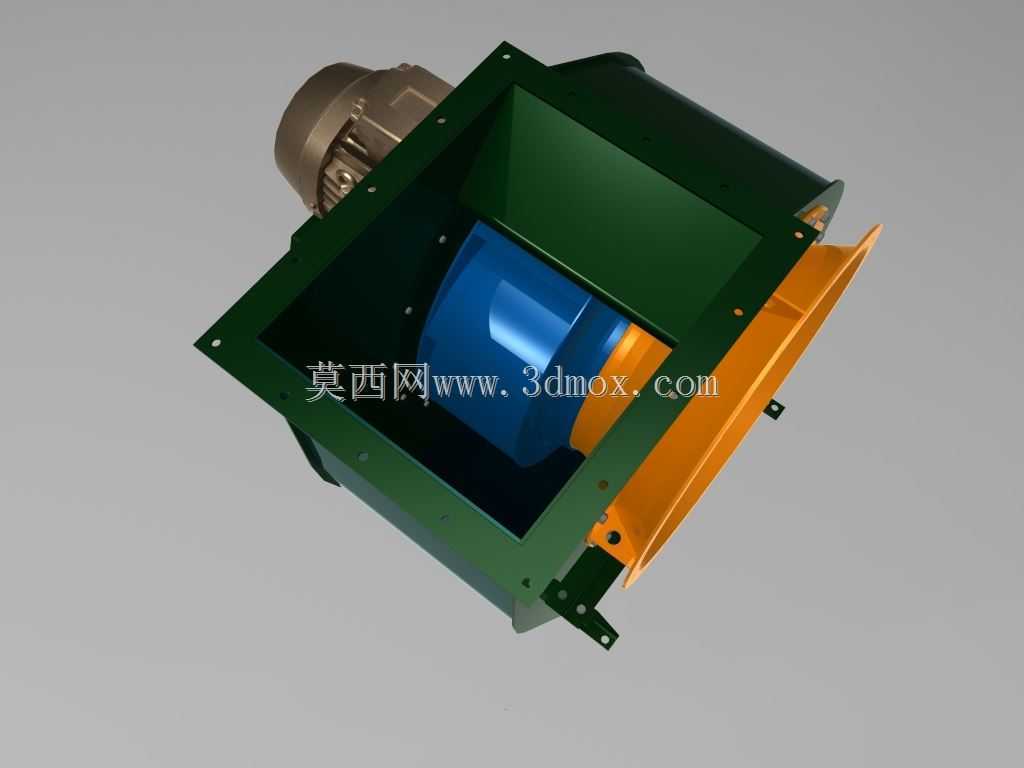

　　这款直联式离心风机的三维结构，核心针对低压工况下的大风量输送需求做了针对性的结构适配，在厂房通风、暖通系统送风、工业设备散热排风这类场景中，这类风机的应用占比极高，区别于高压离心风机的窄流道高风压设计，该机型的蜗壳流道做了加宽处理，进风口采用方接式法兰接口，能够直接对接矩形通风管道，省去了现场额外制作变径接头的工序，适配常规工业通风系统的管道安装标准。从结构布局来看，电机与风轮采用直联传动的设计，省略了皮带传动结构的张紧机构、皮带轮防护壳等额外部件，整体结构更紧凑，安装时占用的横向空间更小，日常运维过程中不需要定期调整皮带张紧度、更换磨损皮带，降低了长期使用的维护工作量。电机安装座与蜗壳侧端板采用一体化的螺栓连接定位结构，

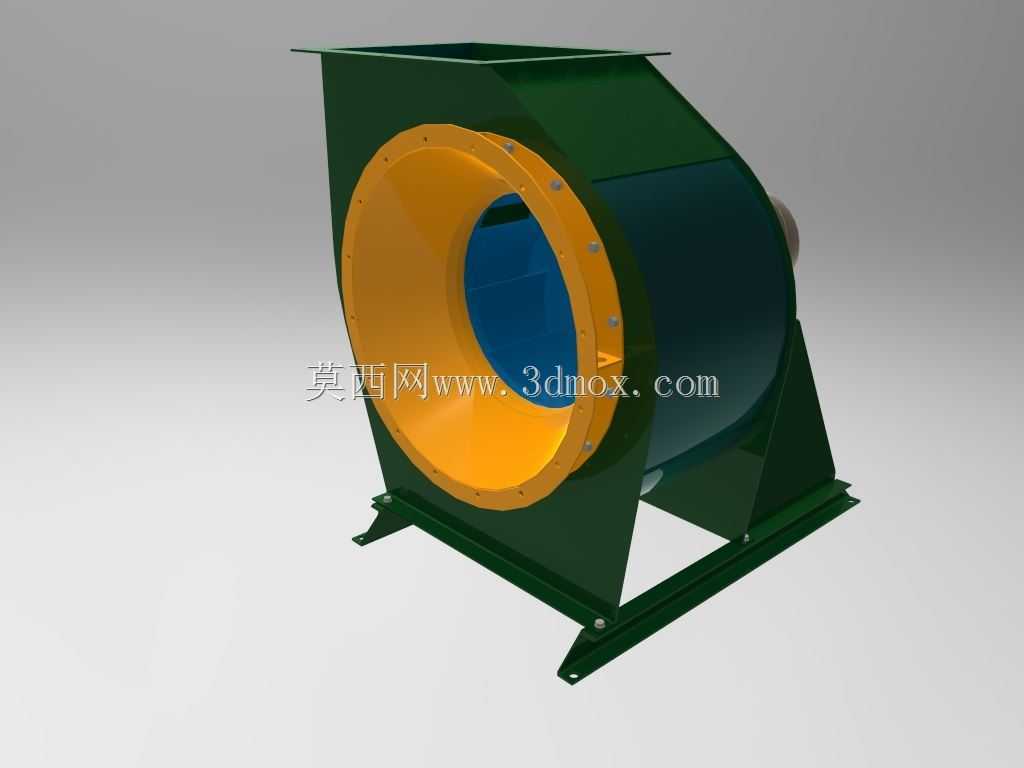

　　安装止口做了同轴度限位设计，能够保证电机输出轴与风轮安装位的同轴度误差控制在合理范围内，避免运行过程中出现风轮蹭碰蜗壳内壁、异常振动的问题。蜗壳部分采用加厚钢板折弯焊接的结构形式，侧板与蜗板的连接位置布置了均匀的加强螺栓，既能够保证壳体的结构强度，承受大风量输送时的壳体微变形，也方便后期拆解维护内部风轮时的拆装作业，壳体表面做了防腐涂装处理，适配普通工业厂房内的空气环境，避免长期使用过程中出现壳体锈蚀漏风的问题。底部的支架采用型钢折弯焊接的一体式结构，支架与蜗壳底部采用多点螺栓固定，支架底部预留了地脚螺栓安装孔，安装时可以直接通过膨胀螺栓固定在混凝土基础或者钢架平台上，支架的支撑角度经过调校，能够保证整机重心落在支撑面的中心区域，

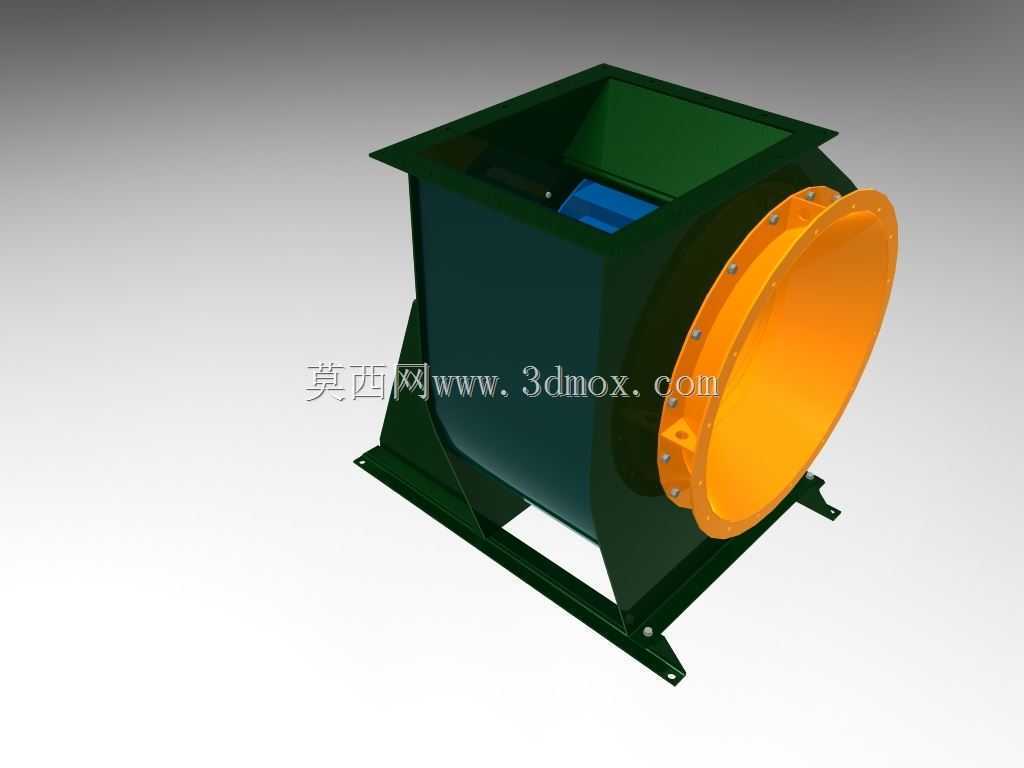

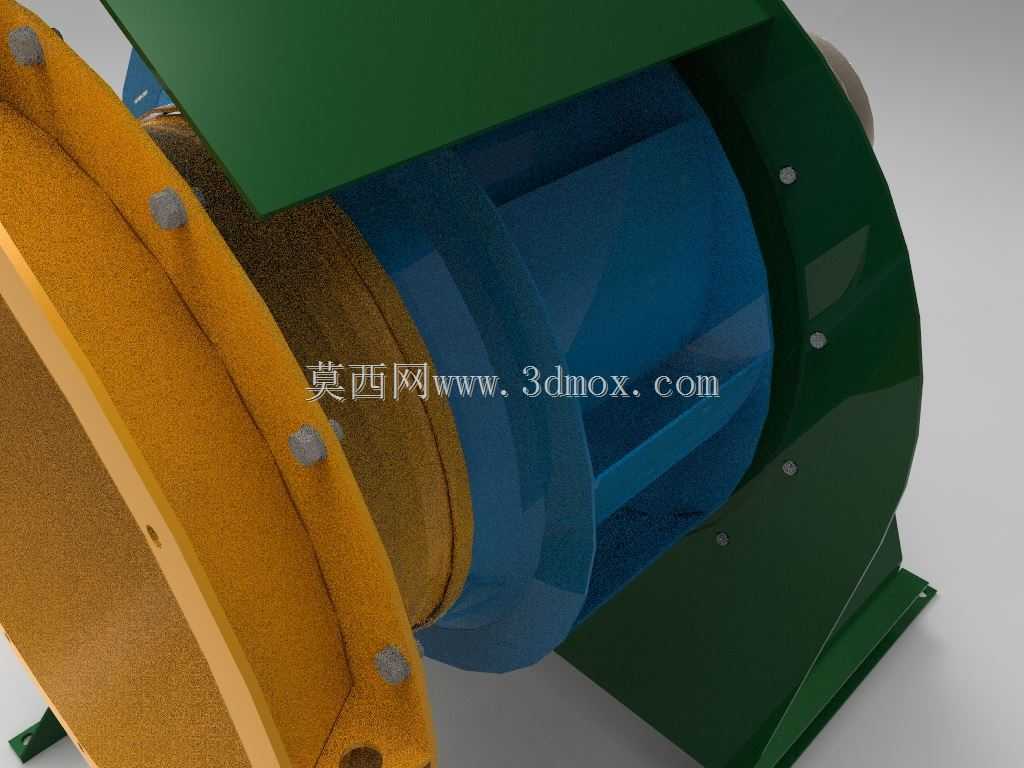

　　满负荷运行时的稳定性更好，不会出现明显的整机晃动。进风口的方形法兰边缘预留了均匀的螺栓连接孔，能够匹配对应规格的通风风管法兰，法兰面做了平面度处理，安装时配合密封胶条就能够保证连接位置的密封性，减少漏风造成的风量损失。出风口的位置同样采用法兰连接结构，根据现场管道布局的需求，这类蜗壳结构可以调整出风口的朝向，适配不同方向的管道接驳需求，不需要额外更换壳体部件。风轮采用多翼式前倾叶片结构，叶片的弧度经过流道仿真优化，在低转速运行时就能够输出足够的风量，同时运行噪音更低，适合对噪音控制有一定要求的车间送风、楼宇配套通风场景。电机选用的是常规工业异步电机，散热筋结构做了外露设计，风机运行时输送的部分气流会掠过电机散热筋表面，

　　能够顺带带走电机运行产生的热量，不需要额外配置独立的电机散热风扇，简化了电机部分的结构。在安装边界方面，整机的横向尺寸从电机尾端到蜗壳另一侧端板的距离，适配常规通风机房的预留安装空间，竖向高度从支架底部到蜗壳顶部的尺寸，满足常规架空管道接驳的高度要求，安装时不需要对现场基础做大规模的改造。在实际选型应用中，这类风机通常用于系统阻力较小的通风场景，比如车间整体换气、生产设备的散热排风、除尘系统的前置级大风量抽风，不适合长距离管道输送的高阻力工况，结构设计时特意控制了整机的重量，相比同风量的皮带传动风机重量更轻，现场吊装或者落地安装的承重要求更低。从建模细节来看，所有连接螺栓的位置、法兰孔的间距、支架的安装孔位都按照实际加工尺寸做了还原，结构工程师在做通风系统布局设计时，可以直接调用该模型核对安装空间、对接管道接口位置，不需要重新测绘建模，能够大幅缩短系统设计的周期，也能提前规避安装时出现的结构干涉、接口不匹配的问题。
