BC630-470风机装配式进口锥体结构

　　在工业通风、除尘、物料气力输送系统的风机选型与配套安装环节，进口段的气流组织效果直接决定整台风机的运行效率与运行噪音水平，这款适配BC630-470规格风机的装配式进口锥体，就是针对现场安装空间受限、传统焊接式进口段制作精度差、后期维护拆装不便的痛点设计的专用配套部件。从实际应用场景来看，这类进口锥体主要安装在离心风机的进风口侧，一端对接风机的机壳进风法兰，另一端对接现场的进风管道或者集风罩，核心作用是对进入风机叶轮的气流进行整流导流，避免气流直接直角转弯或者截面突变产生涡流，降低叶轮入口的气流紊流度，既可以减少风机的运行能耗，也能降低气流脉动带来的振动与异音，在车间除尘系统、锅炉引风系统、粮食输送风网、工业废气收集系统中都有广泛的适配需求。

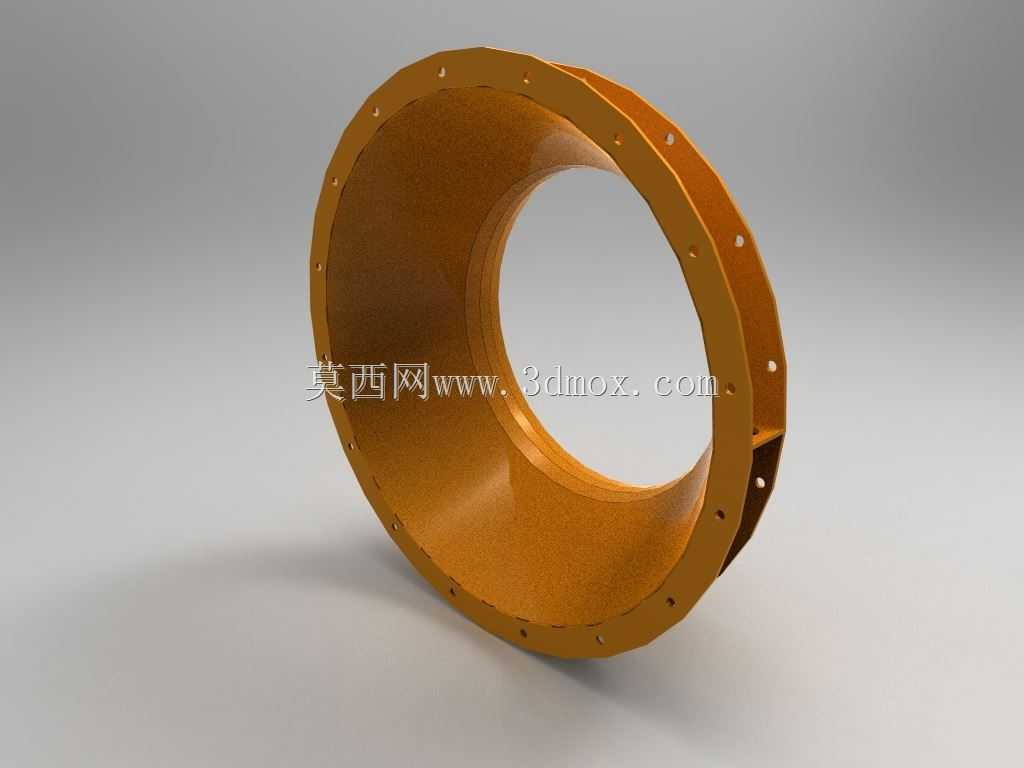

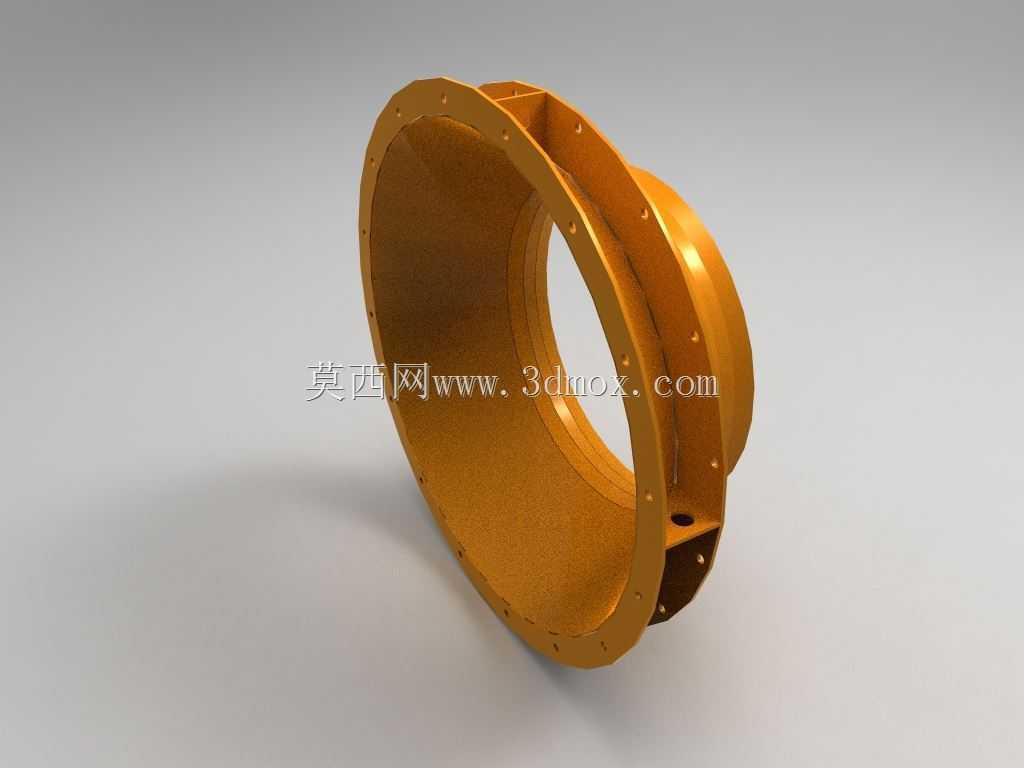

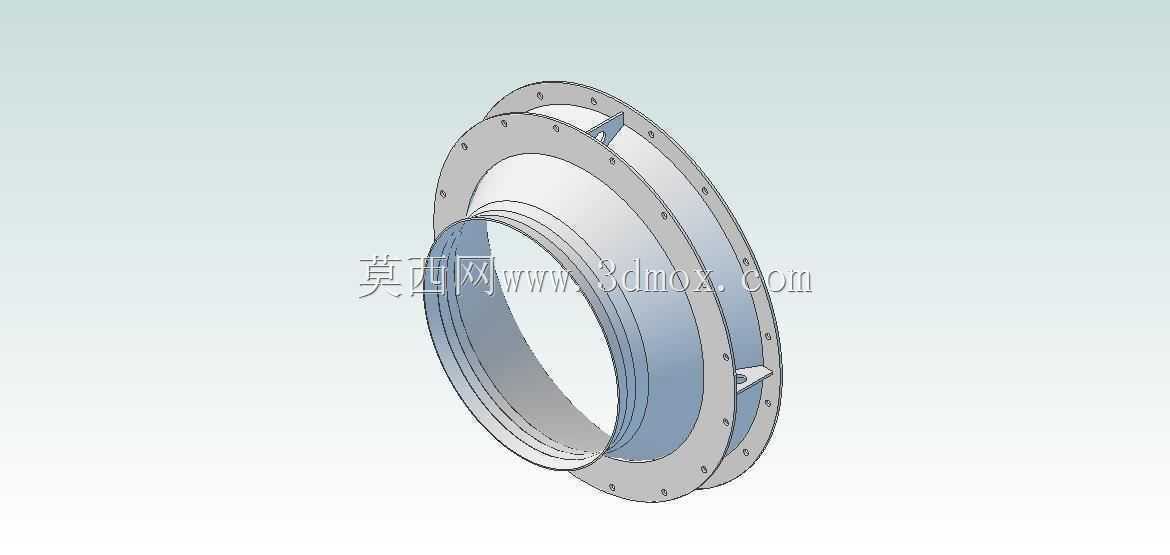

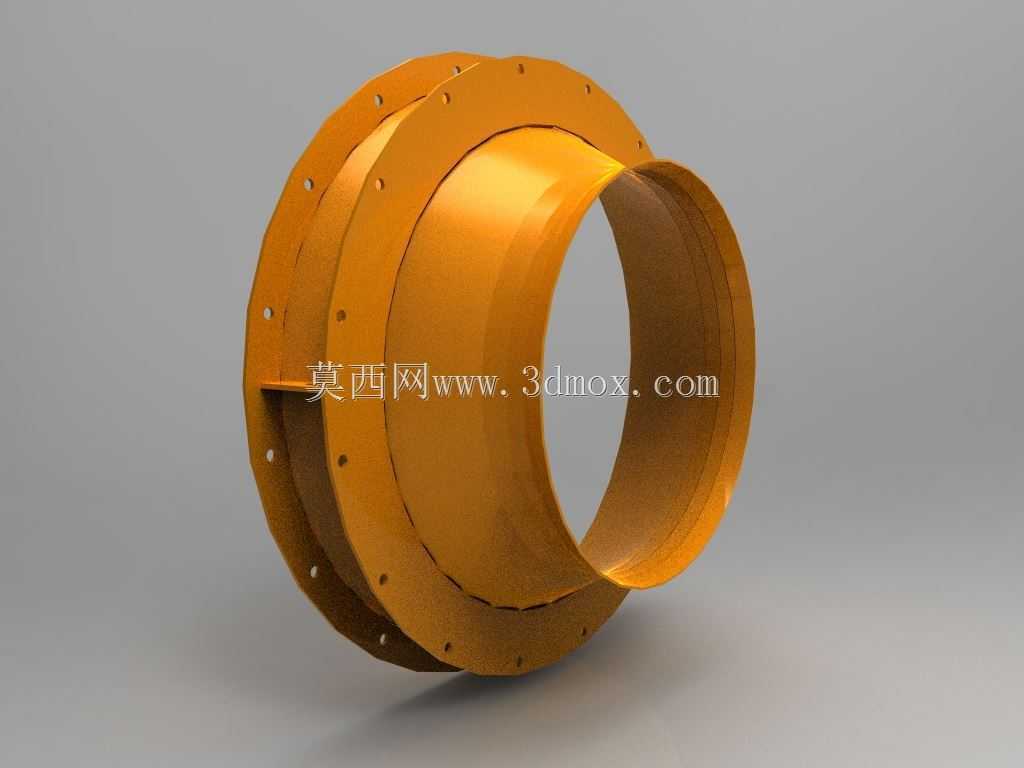

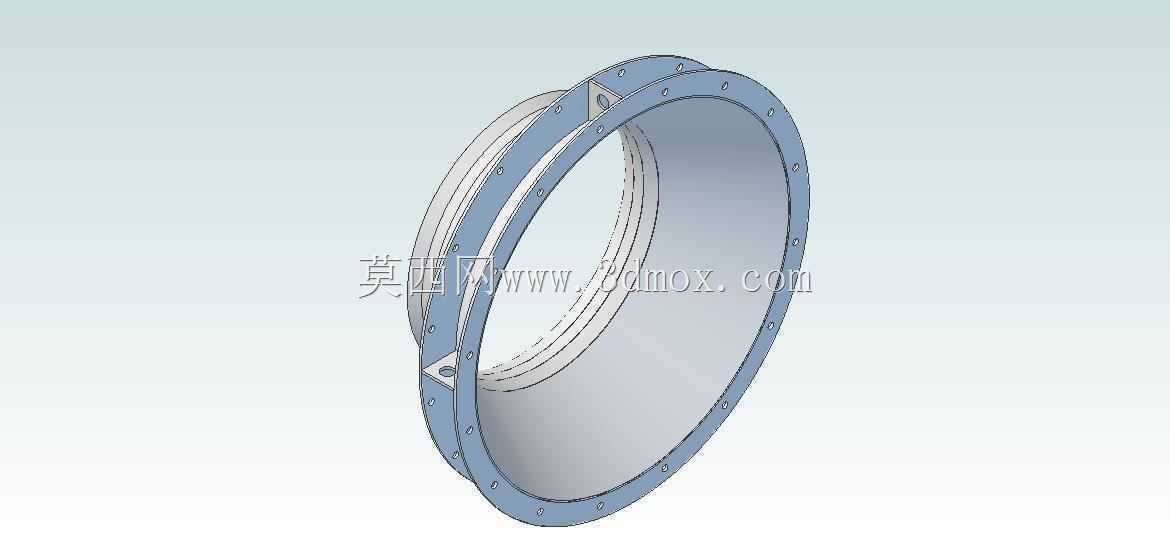

　　从结构设计思路来看，这款锥体采用装配式结构而非传统的焊接一体结构，整体由锥筒段、两端连接法兰、定位加强三角筋三个核心部分组成，锥筒段采用平滑的变径曲面设计，锥角按照离心风机入口的气流流场特性优化，避免锥度过大导致气流在锥壁出现脱流，也避免锥度过长占用过多安装空间。两端的法兰采用同圆心的环形板式结构，法兰面上均匀布置螺栓安装孔，孔位与BC630-470风机的进风口法兰、对应规格的通风管道法兰孔位完全匹配，安装时不需要现场重新打孔，只需要搭配密封垫片穿入螺栓紧固即可完成对接。在锥筒与两端法兰的连接位置，均匀布置了三角形的加强筋板，筋板分别与锥筒外壁、法兰端面焊接固定，既可以提升法兰的结构刚度，避免螺栓紧固时法兰出现变形导致密封面漏风，也可以对锥筒的圆度进行支撑，避免运输或者安装过程中锥筒受挤压出现形变，影响气流通过的平顺性。

　　从安装边界与尺寸适配来看，大端法兰的外径与BC630-470风机的进风口外径一致，法兰上的螺栓孔中心圆直径、孔数、孔径都严格匹配风机原厂的接口参数，小端法兰的尺寸适配直径470mm的常规通风管道，整个锥体的轴向长度经过优化，在满足气流整流要求的前提下尽可能压缩轴向尺寸，适合现场安装空间局促的改造项目，不需要额外切割调整管道长度。装配式的设计也让部件的运输、存储、后期维护更加便利，当锥段出现磨损或者腐蚀时，不需要整体切割更换整个进口段，只可以拆卸螺栓更换对应的部件，降低现场维护的工作量与成本。

　　在实际建模过程中，所有法兰孔的位置都采用参数化阵列方式布置，保证孔位的位置度误差控制在机械安装允许的公差范围内，锥筒的曲面采用平滑过渡的放样特征生成，避免曲面出现折棱导致气流经过时产生额外的阻力，加强筋的位置避开法兰螺栓的安装空间，不会出现螺栓无法穿入的干涉问题。整个结构的壁厚根据通风系统的常规风压等级选取，兼顾结构强度与材料成本，在常规的中低压通风系统中使用时，不会出现结构颤振或者变形的问题。对于从事风机配套设计、通风系统改造的结构工程师来说，这个模型可以直接用于系统装配干涉检查、安装空间校核，也可以作为同类型风机进口导流部件设计的参考模板，减少重复建模的工作量，提升设计出图的效率。
