气力输送系统用径向叶片风机转子结构

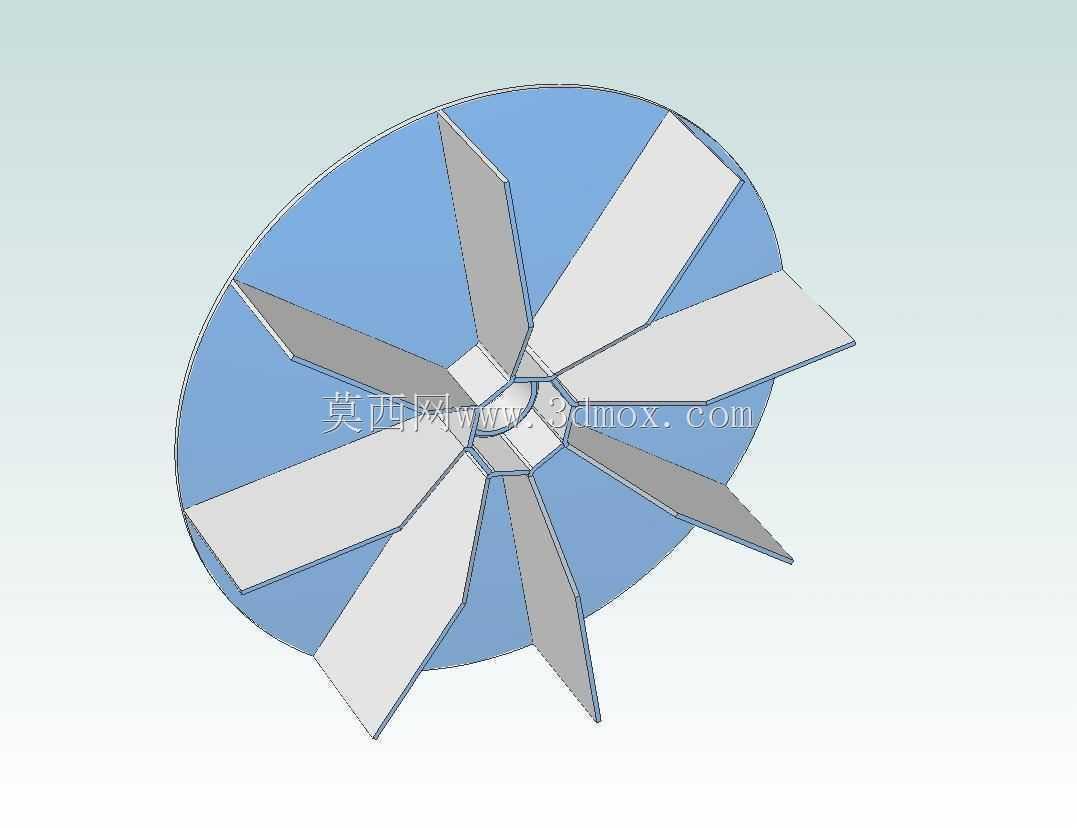

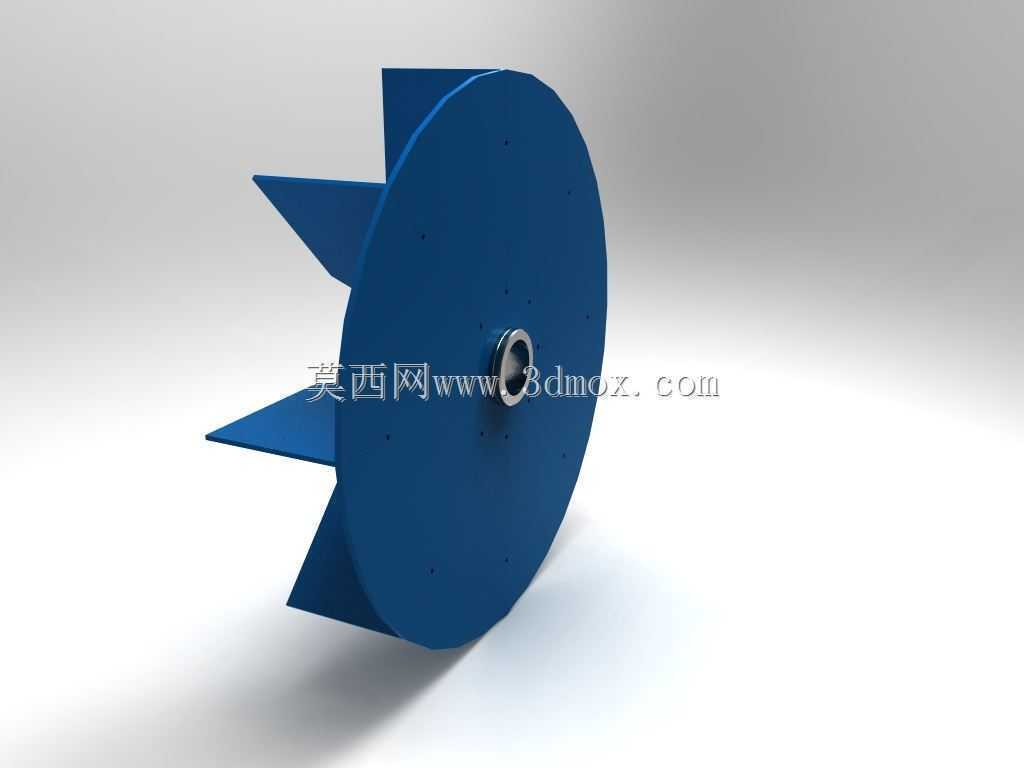

　　该转子作为气力输送系统的核心做功部件，主要应用在粉体、颗粒物料的正压稀相输送场景，常见于粮食加工、建材粉体输送、化工散料转运、车间除尘配套的物料输送风机单元中，承担着为管路内气固两相流提供动压与静压的核心作用，和普通通风机转子不同，这类输送工况的转子需要兼顾气流推动效率与耐物料冲刷的结构特性，避免长期输送颗粒物料时出现叶片过度磨损、动平衡失效的问题。从结构设计来看，该转子采用后向直径向叶片布局，整体为轮盘与叶片一体化的盘式结构，中心设置带键槽的安装轴孔，用于和风机主轴配合传递扭矩，轴孔周边做了加厚凸台设计，一方面提升轴孔位置的结构强度，避免高速旋转时轴孔位置应力集中出现开裂，另一方面也为转子的动平衡配重提供了加工余量，

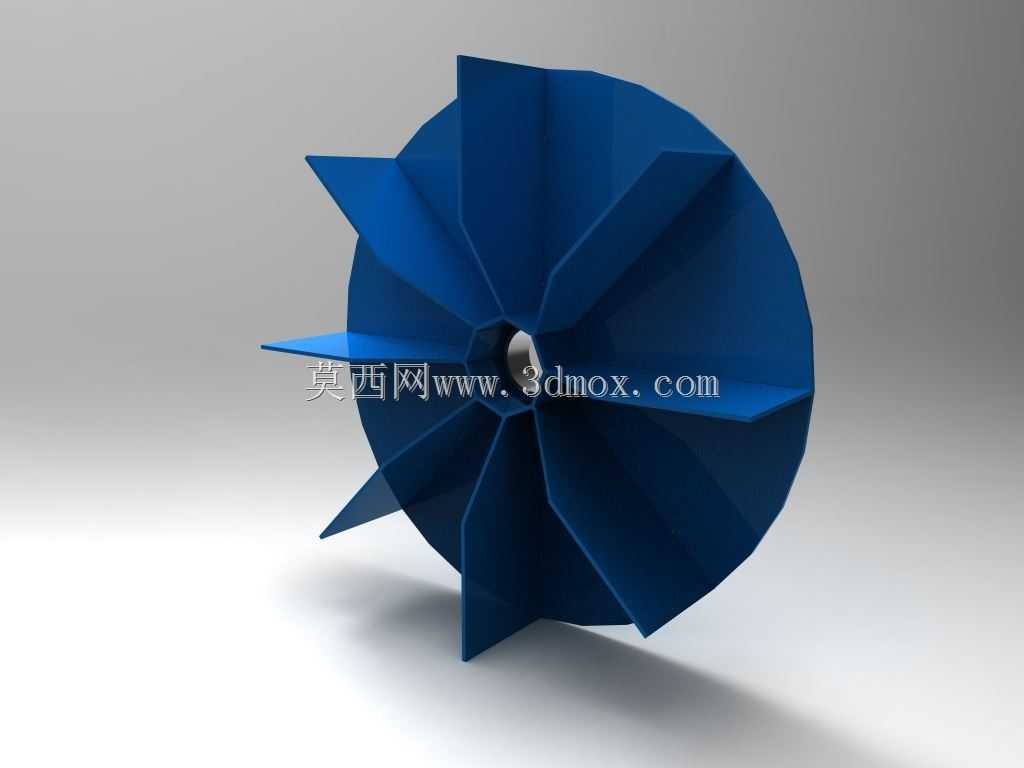

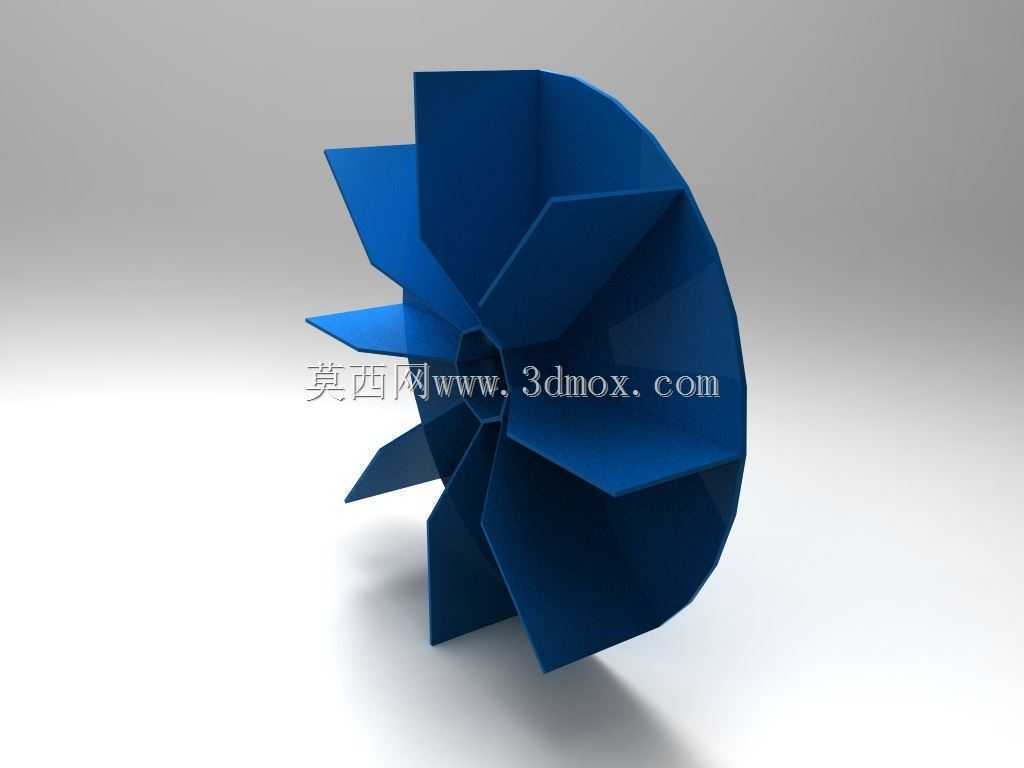

　　在做动平衡校验时可在凸台位置去除多余材料，不会破坏叶片的气动外形。叶片数量设置为10片，沿轮盘周向均匀分布，每片叶片从中心凸台外缘一直延伸至轮盘外圆边缘，叶片与轮盘垂直连接，相邻叶片之间形成独立的流道，当转子随主轴高速旋转时，叶片带动流道内的空气产生离心力，将空气从转子中心沿径向甩向机壳蜗道，同时在转子中心入口位置形成负压，持续吸入携带物料的空气，实现物料的气流输送。这种直叶片的设计相比弯叶片，更适合携带固体颗粒的气流工况，颗粒撞击叶片时的冲刷角度更均匀，不会出现弯叶片凹面局部过度磨损的问题，同时直叶片的焊接或一体成型加工难度更低，后期做耐磨处理时的工艺性更好，可在叶片迎风面堆焊耐磨层或者粘贴耐磨陶瓷片，

　　提升转子在高磨蚀性物料输送场景下的使用寿命。在安装边界方面，该转子的轴向宽度较窄，适配窄蜗壳的直联式输送风机，安装时需要保证转子端面和机壳侧壁的间隙控制在2-5mm区间，间隙过大会造成气流回流损失，降低风机的输送效率，间隙过小则容易因为主轴窜动、热胀冷缩出现转子和机壳刮蹭的故障；中心轴孔的公差配合通常选H7/k6的过渡配合，配合平键实现周向固定，轴端通过锁紧螺母实现转子的轴向定位，安装前需要对转子做G6.3级以上的动平衡校验，避免高速旋转时产生过大振动，损坏主轴轴承和机壳密封结构。在实际选型匹配时，需要根据输送管路的长度、物料的堆积密度、单位时间的输送量来匹配转子的直径和转速，这类盘式径向叶片转子的风压特性偏硬，

　　在管路阻力出现波动时，风量变化幅度较小，适合输送管路较长、阻力不稳定的物料输送场景，和前倾叶片的转子相比，它的效率区间更宽，运行时的噪声更低，不会出现容易过载的问题。设计过程中需要重点校核叶片根部和轮盘连接位置的焊接强度，因为输送物料时颗粒持续撞击叶片，会给叶片带来持续的交变冲击载荷，如果焊接强度不足，长期运行后容易出现叶片从根部断裂的故障；同时轮盘的厚度需要根据转子直径做匹配，直径越大的转子轮盘厚度需要相应增加，避免高速旋转时轮盘受离心力作用出现瓢曲变形，影响转子的端面跳动精度。另外，这类转子的叶片前缘做了小角度的倒角处理，减少物料颗粒撞击叶片时的正面冲击，降低磨损速率，叶片的外边缘和轮盘外圆齐平，装配后和蜗壳的密封口圈配合，减少高压侧气流向入口侧的内泄漏，提升风机的容积效率。
