小型自装卸式箕斗货运卡车结构设计

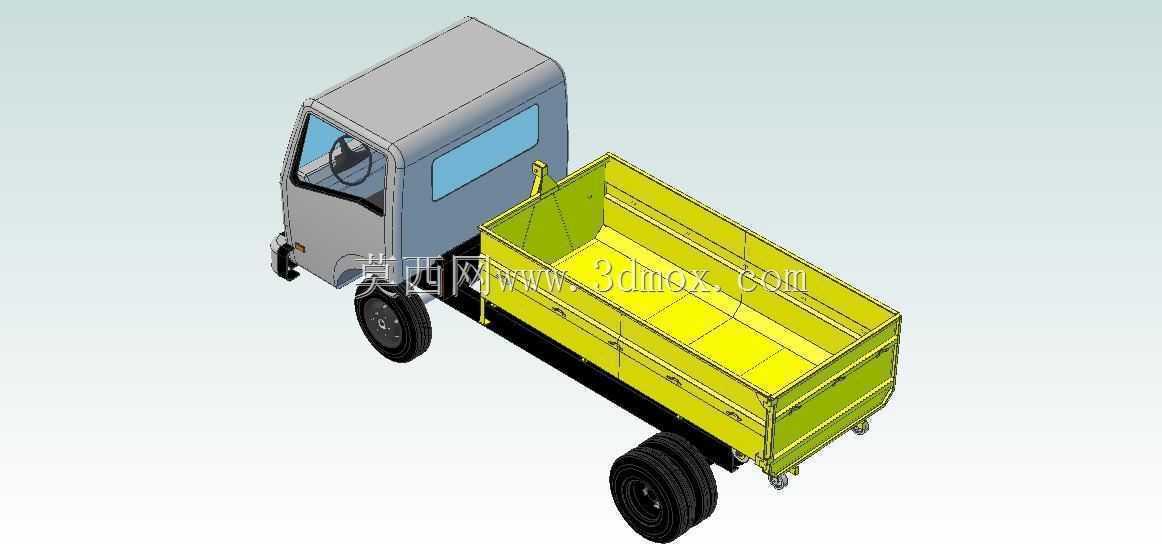

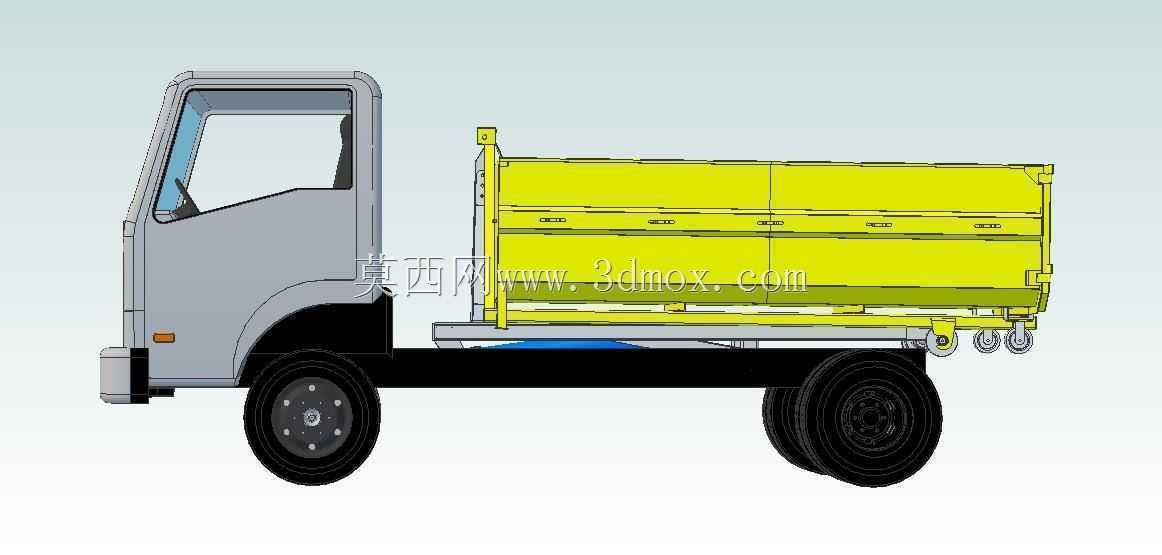

　　这款箕斗装载运输车辆的三维结构，核心面向厂区内部短驳、小型工程散料转运、农牧场物料清运这类窄道作业场景，区别于常规公路货运重卡，整体轮廓做了窄体化适配，能通过宽度两米以内的厂区通道、乡村机耕道以及地下管廊施工临时便道，转弯半径控制在六米以内，适配狭小空间内的掉头与对位作业。从结构布局来看，整车采用平头驾驶室设计，驾驶室本体宽度与后方货厢保持齐平，没有外凸的轮拱或附件侵占横向空间，驾驶室内仅设置单排操作位，简化了非必要的乘员空间，把更多尺寸配额留给后方的装载箕斗。驾驶室前方设置低位保险杠，兼顾低速碰撞防护与近距离对位时的视野参考，驾驶员侧车窗采用大倾角设计，侧方视野可直接覆盖前轮与货厢前端衔接位置，

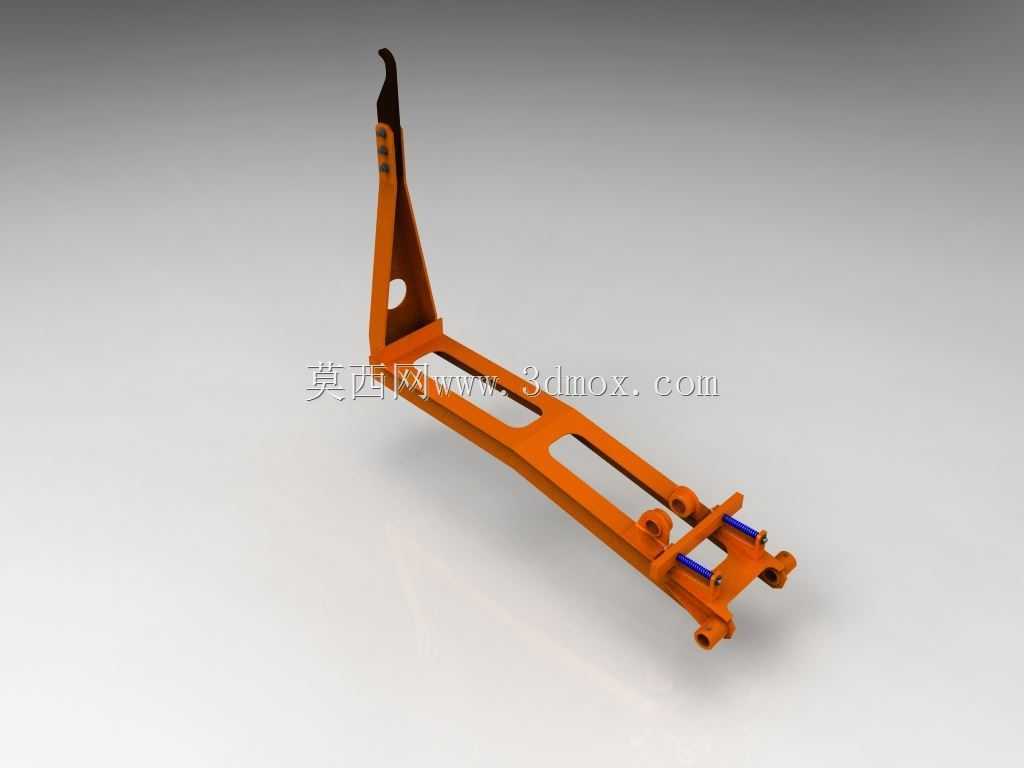

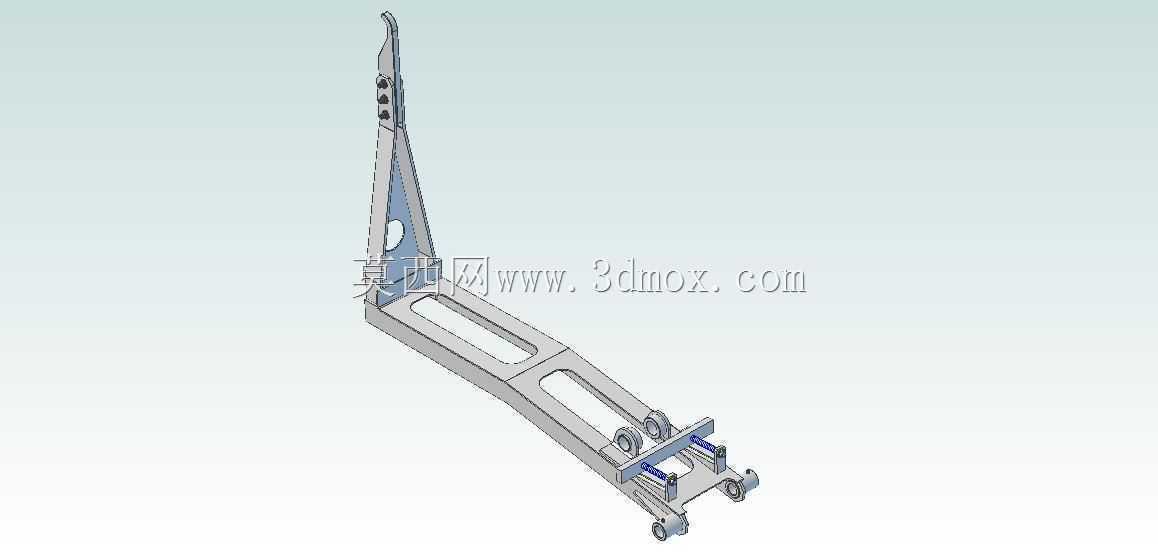

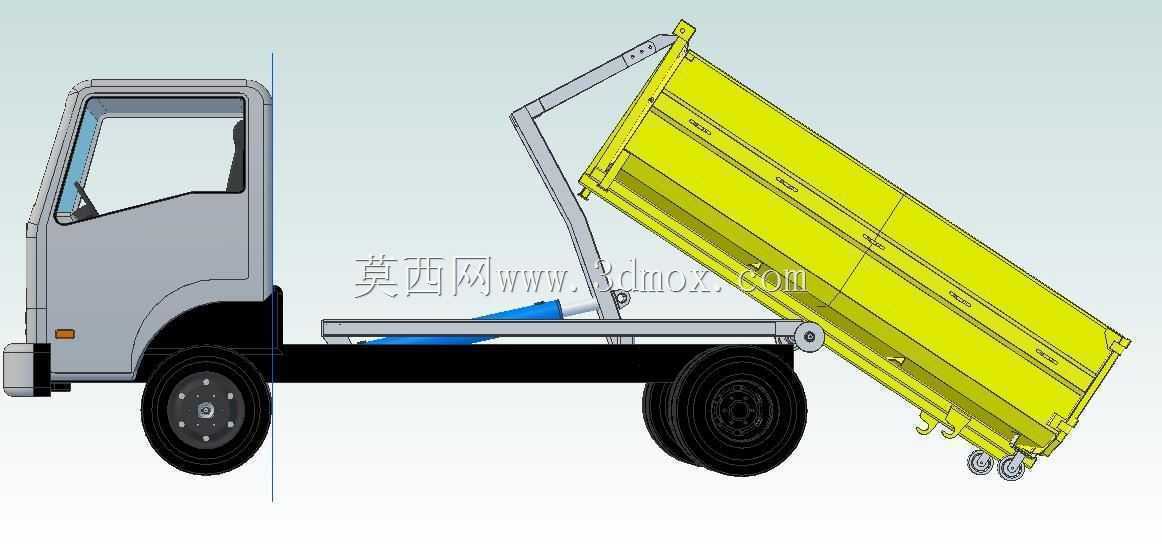

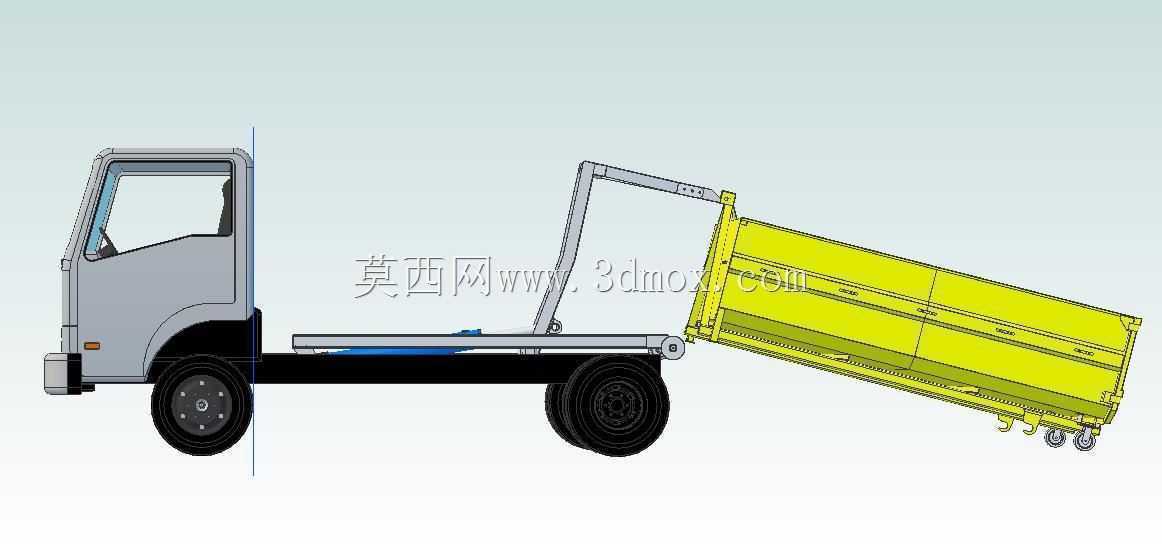

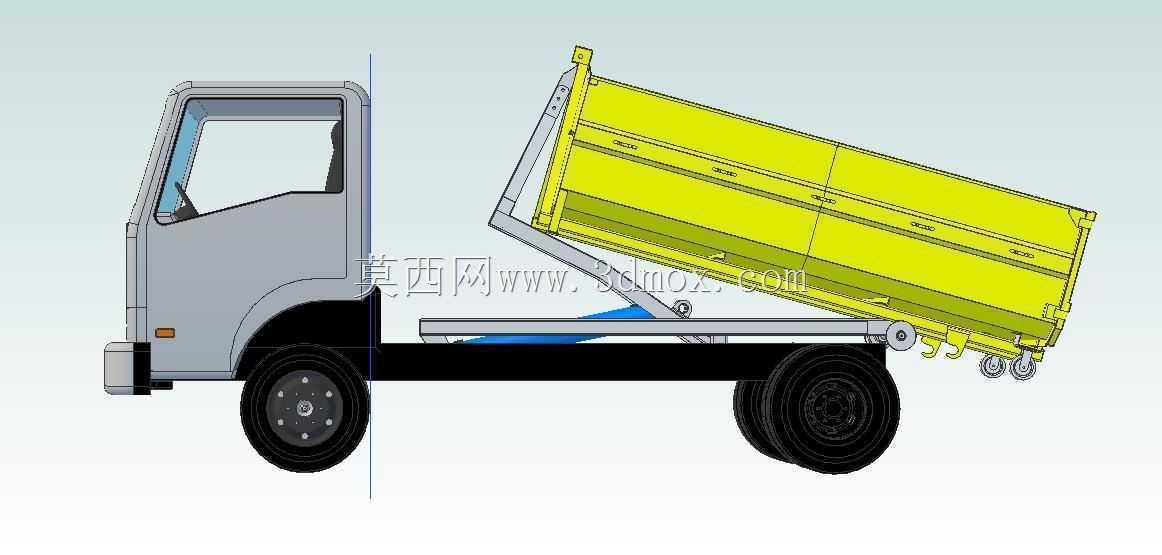

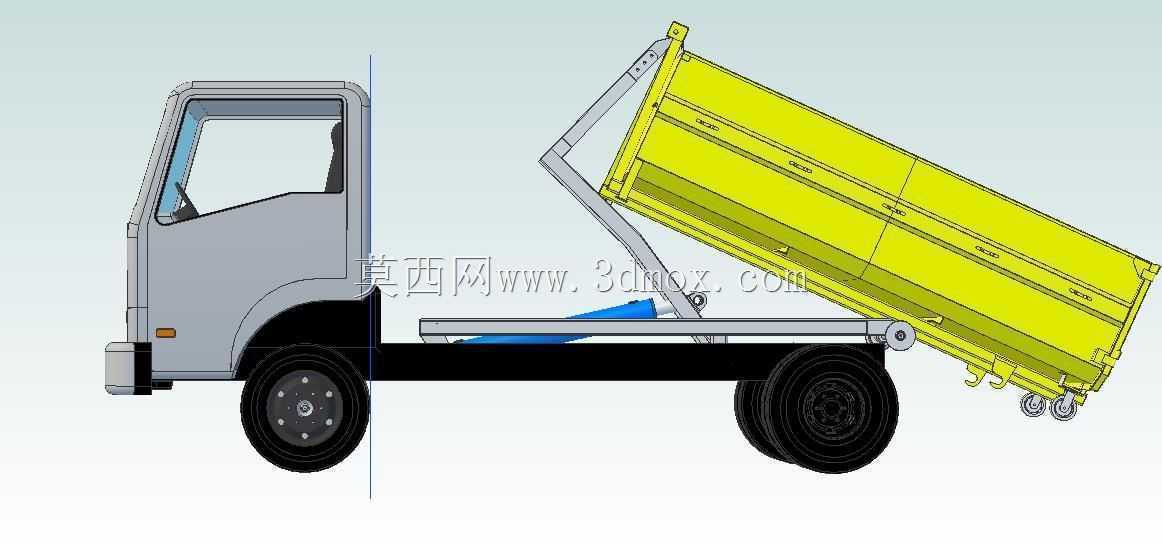

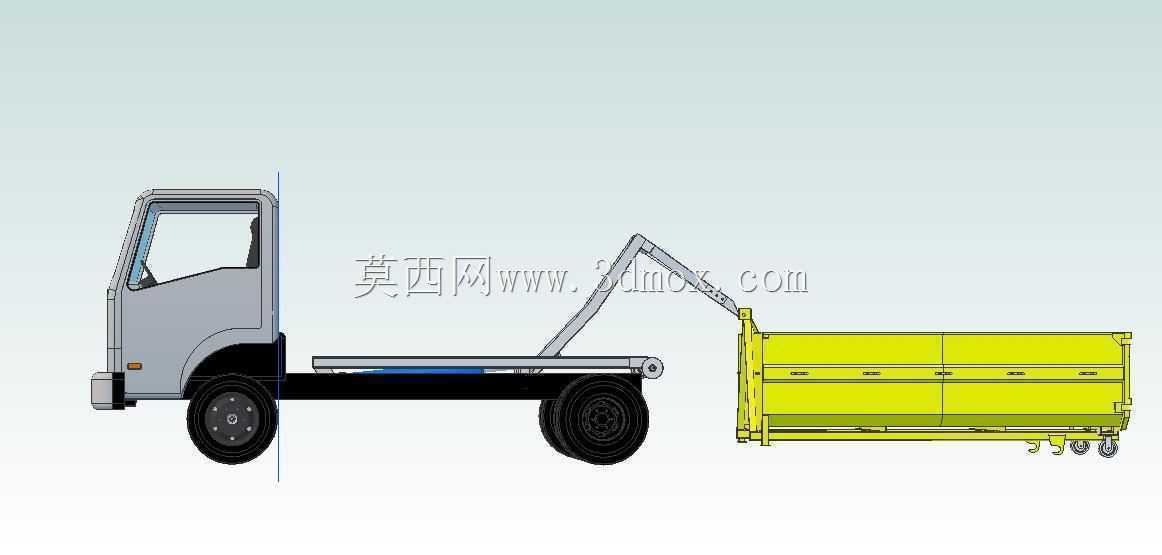

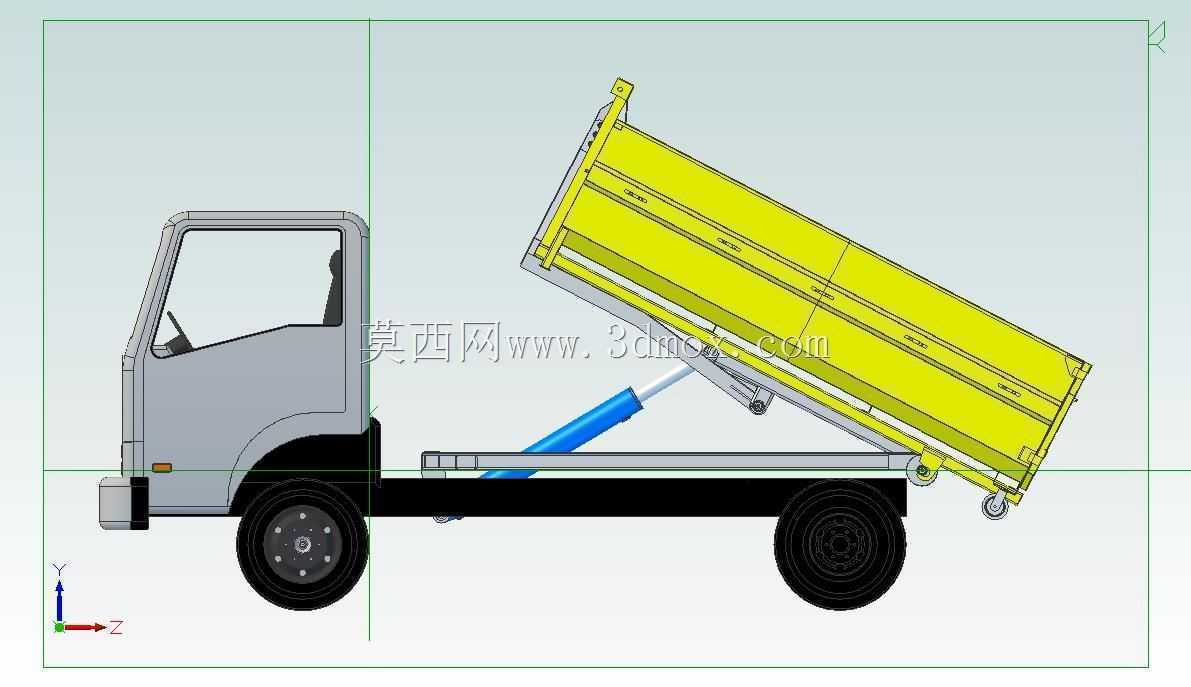

　　装卸对位时无需额外人员指挥即可完成料位对齐。后方的箕斗料仓是核心功能部件，整体采用U型截面设计，相比常规矩形货厢，U型结构不存在边角积料死角，卸载粘性散料比如湿沙、发酵厩肥、建筑砂浆时不会出现残留挂壁的问题，料仓侧壁采用等厚加强筋布局，沿纵向每间隔三百毫米设置一道压型加强筋，既保证装载额定载荷时的侧壁刚度，又不会过度增加整备质量。料仓前端与驾驶室后方的副车架采用铰接式连接，铰接点位置设置在副车架上平面靠前三分之一处，举升时料仓绕该点转动，最大举升角度可达四十五度，配合尾门的自动开合机构，举升过程中尾门随角度增大自动解锁开启，无需人工手动操作尾门锁扣，卸载完成后料斗回落时尾门自动锁止，减少作业人员的操作步骤。

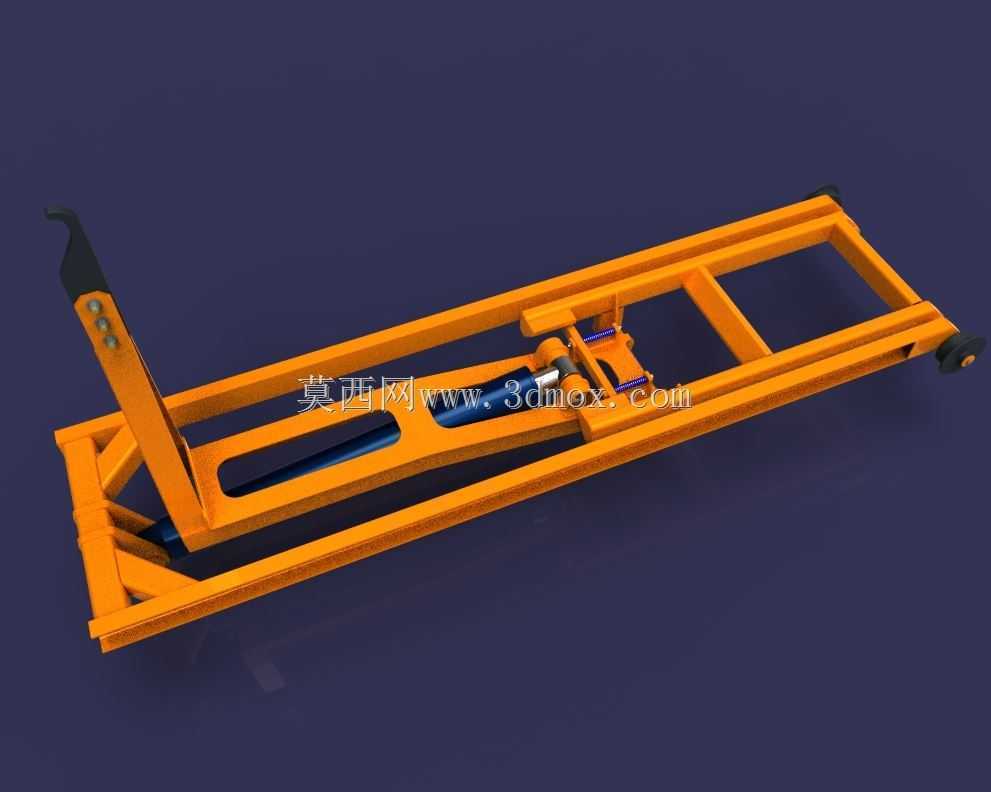

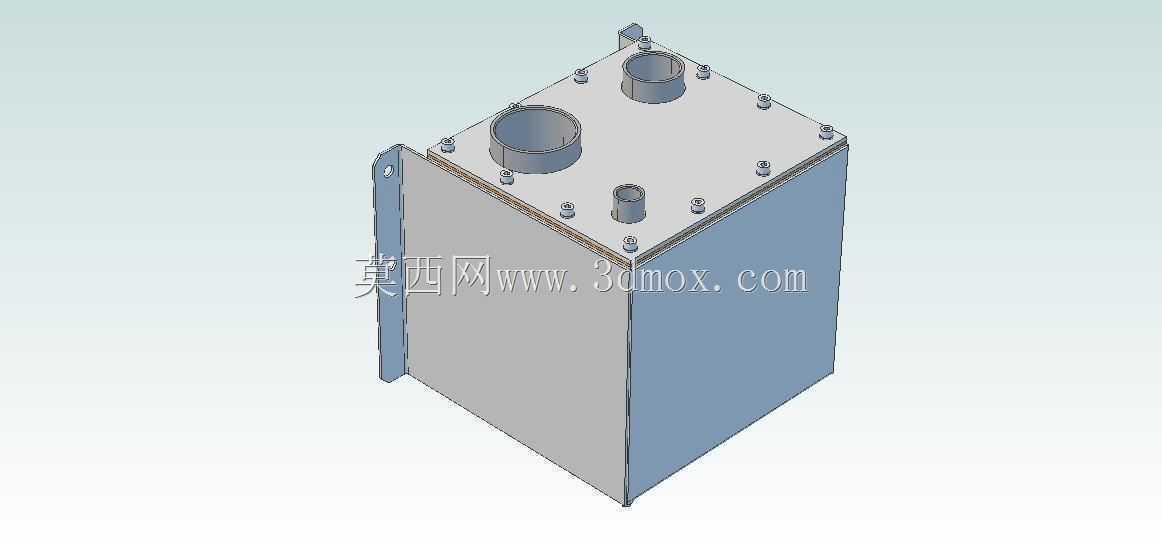

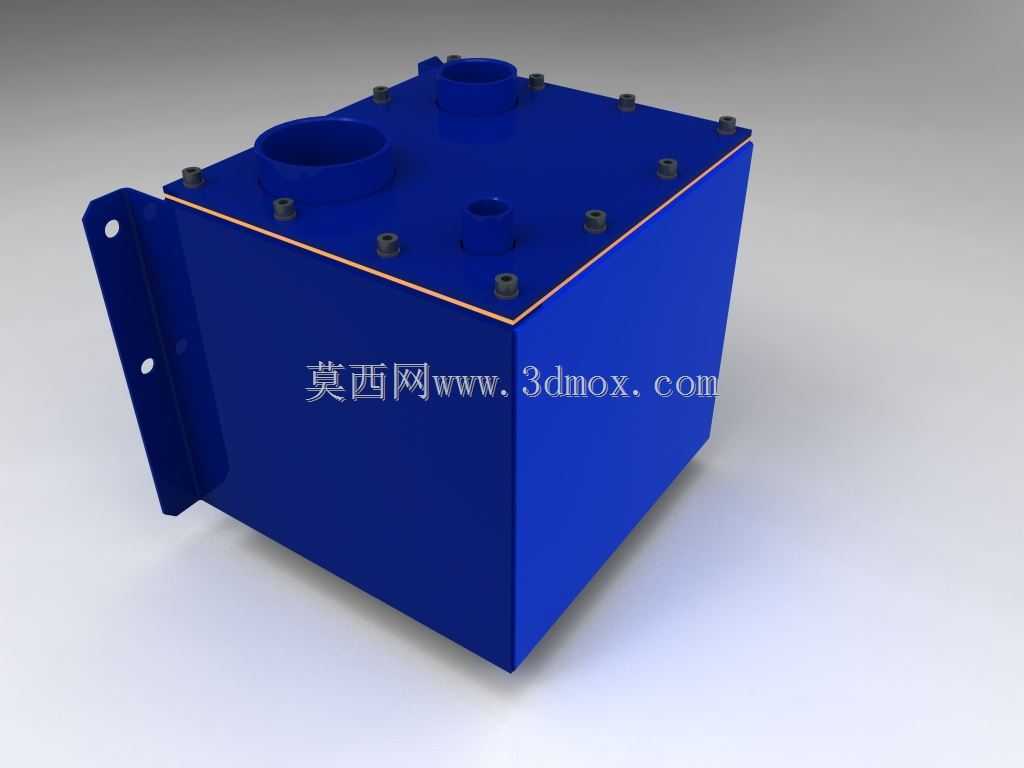

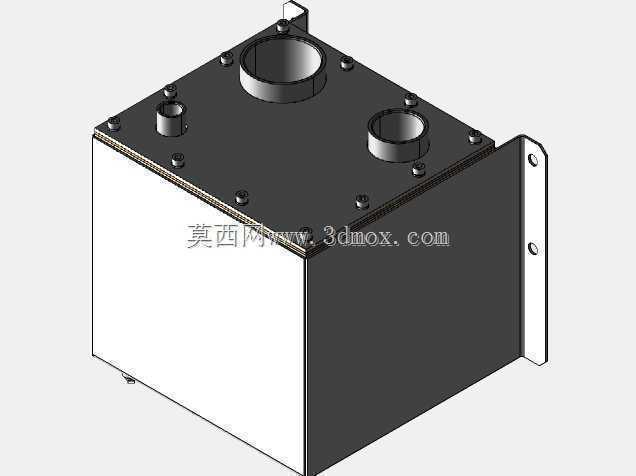

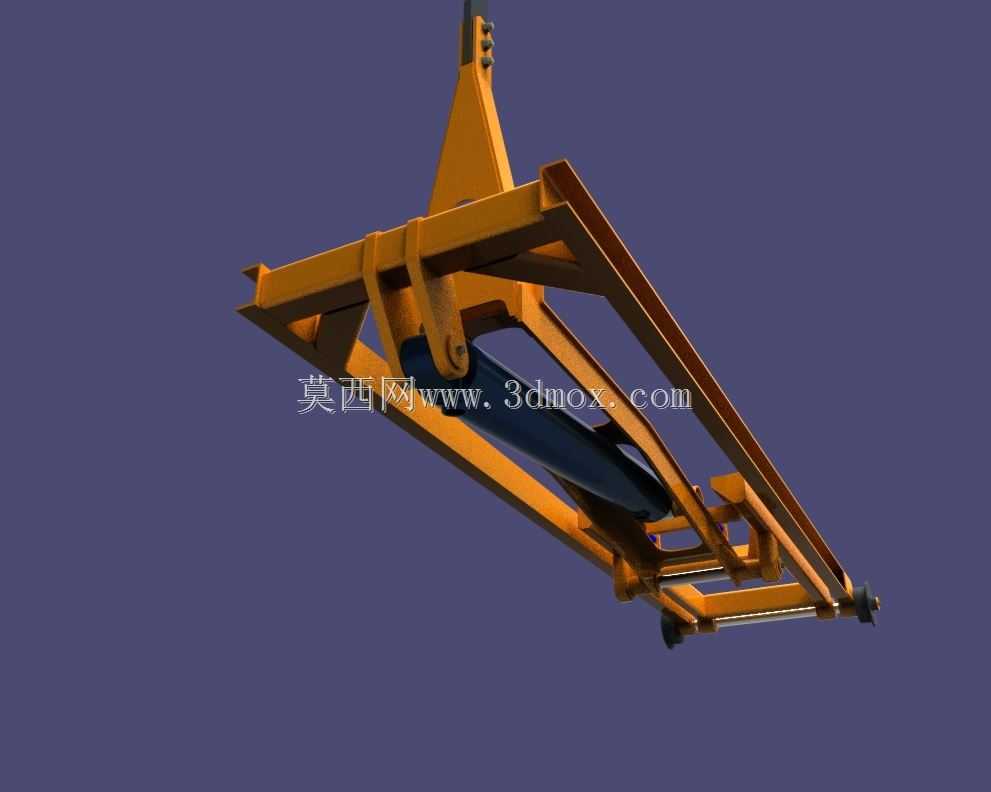

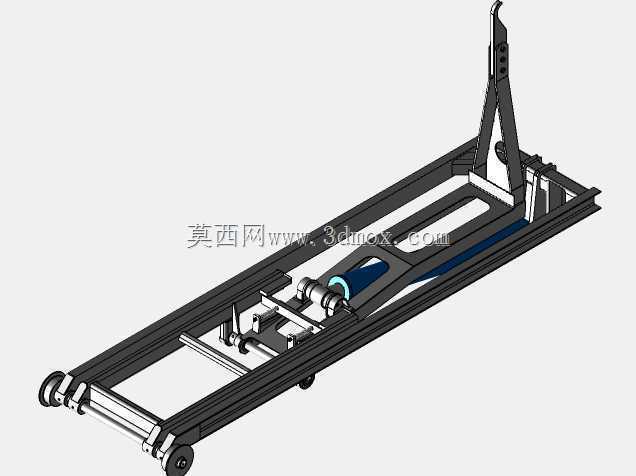

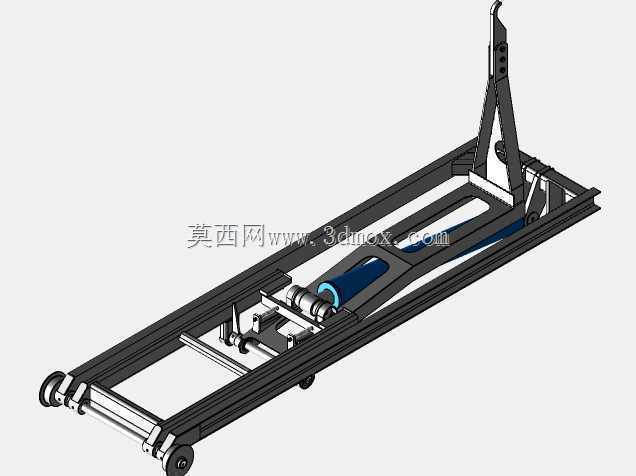

　　底盘部分采用前后非独立悬架布局，后轮采用双胎并装结构，承载能力适配两吨级的额定散料载重，轮胎选用小直径重载工矿轮胎，胎面花纹深度较深，在泥泞、碎石非铺装路面也能提供足够抓地力，同时小直径轮胎能降低货台高度，箕斗上沿距离地面高度控制在一点二米以内，人工辅助装填散料时无需过度抬升手臂，降低人工装填的劳动强度。底盘两侧布置燃油箱与液压油箱，液压油箱紧邻举升油缸布置，缩短液压管路长度，减少管路沿程压力损失，举升油缸采用单级伸缩式结构，布置在料仓底部正中位置，举升过程中受力均匀，不会出现偏载导致的料仓变形问题。设计过程中重点考量了安装边界的适配性，副车架与主车架的连接点采用通用化的U型螺栓固定结构，可适配同吨位级别的常规轻卡底盘，

　　无需对底盘主梁做打孔焊接改造，降低改装成本；箕斗的所有铰接销轴都采用黄油嘴润滑结构，日常维护时可直接在外部加注润滑脂，无需拆解结构；料仓表面的所有棱角都做了圆角过渡处理，避免作业过程中尖锐棱角刮伤操作人员，也减少应力集中导致的焊缝开裂问题。针对散料运输过程中的撒漏问题，箕斗上沿设置了外翻式的挡边结构，车辆在颠簸路面行驶时，散料不会从侧边缝隙掉落，尾门与料仓的贴合面设置了整圈的橡胶密封条，运输粉状物料比如水泥、粉煤灰时也不会出现沿路漏灰的问题。整车的管线布置全部沿底盘内侧走线，采用卡扣固定在车架纵梁上，避开运动部件的运动轨迹，举升过程中不会出现管线拉扯、摩擦破损的问题，电气线路全部采用波纹管防护，适配户外作业的泥水、粉尘环境。从实际作业逻辑来看，这款车型不需要额外的装卸辅助设备，依靠自身的举升机构即可完成散料的卸载作业，在小型基建项目、厂区生产废料转运、农产品收储转运场景下，相比大型自卸车有着更高的灵活性，采购与使用成本也更低，结构上的简化设计也降低了后期故障概率，适合非专业运维团队的日常使用。建模过程中对所有运动部件做了干涉检查，举升全程驾驶室与料仓之间预留了五十毫米以上的安全间隙，转向轮在最大转角状态下也不会与翼子板、直拉杆发生运动干涉，轮胎与轮拱的跳动间隙预留了一百毫米，适配重载状态下的悬架压缩行程，避免颠簸路面出现轮胎蹭碰轮拱的问题。
