乘用车拖运双层坡道平板拖车结构

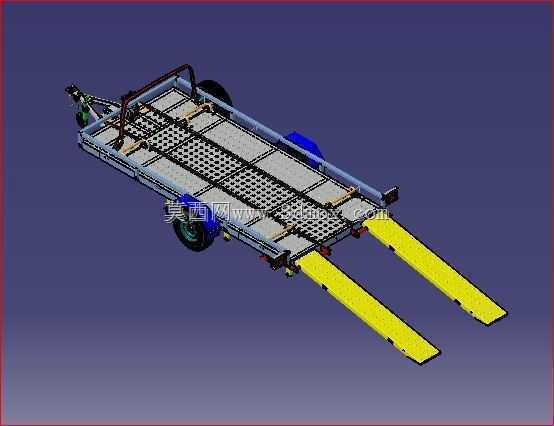

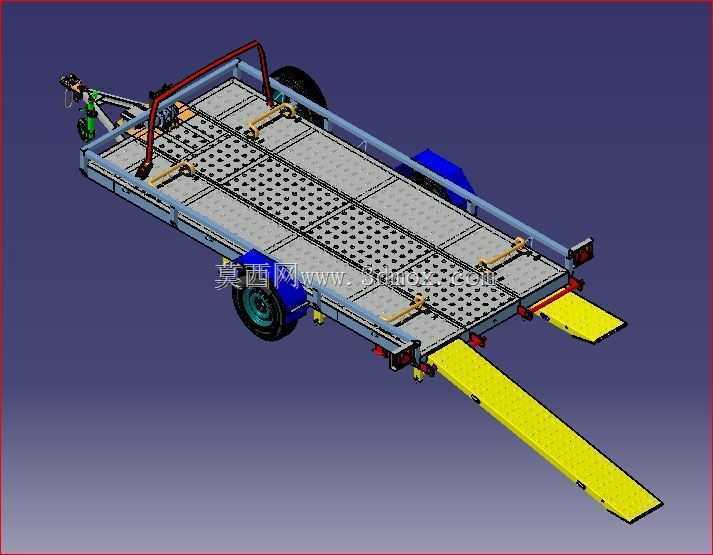

　　这款带双坡道的平板拖车，核心服务于乘用车短途转运场景，常见于汽修厂事故车挪移、二手车市场跨区调车、赛事场地后勤车辆转运、私家车长途自驾背载运输等工况，区别于道路救援的重型清障车，该类轻型拖车适配总质量3.5吨以下的乘用车拖拽，可由普通家用SUV、轻型皮卡甚至合规改装的乘用车牵引，无需驾驶员持有特种作业操作资质，使用门槛更低。从结构设计逻辑来看，整车采用低平板承载思路，承载面离地高度控制在420mm以内，降低乘用车上下坡道的接近角、离去角要求，避免普通家用轿车前唇、后保险杠在上下车过程中发生剐蹭；尾部配置的两块独立折叠坡道，单块坡道宽度380mm，展开后坡度控制在12度以内，完全覆盖家用乘用车的轮胎接地宽度，

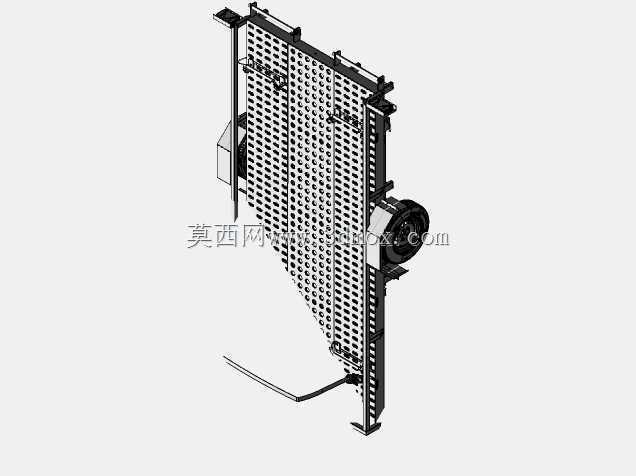

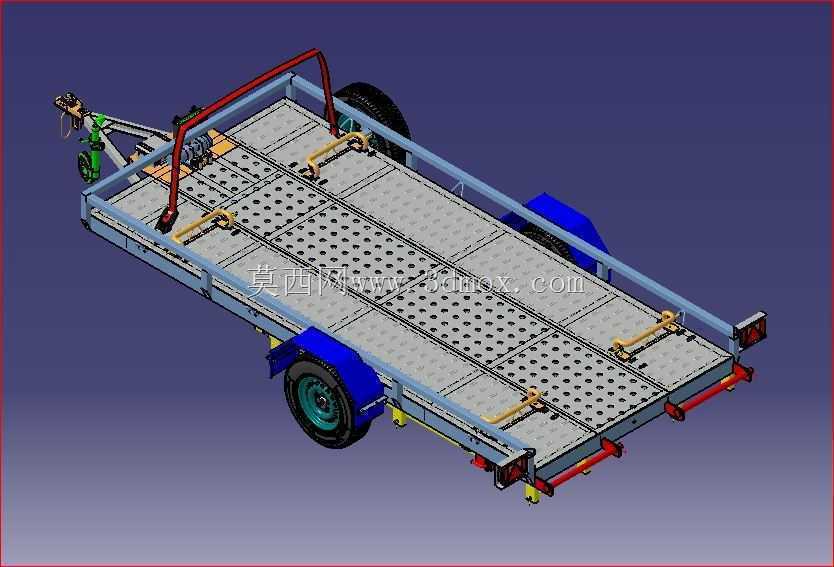

　　坡道表面做冲压防滑凸点处理，雨雪天气车辆上下时轮胎不易打滑，坡道收起后可通过侧边锁销固定在承载平台尾部，无需额外拆卸即可随整车行驶，减少转运前的准备工序。承载平台主体采用边梁式框架结构，主纵梁选用6mm厚矩形钢管焊接成型，横梁间距控制在300mm，平台表面铺设3mm厚花纹钢板，既保证平台整体抗弯扭强度，满载1.8吨乘用车时平台中部最大挠度不超过3mm，避免长期使用后平台出现凹陷变形，同时控制整车自重，整备质量控制在580kg以内，减少牵引过程中的无效载荷消耗。平台前端设置可调节高度的牵引架，牵引连接部位采用标准50mm直径球头拖钩，适配市面绝大多数民用牵引装置的接口尺寸，牵引架上集成惯性制动机构，当牵引车制动减速时，

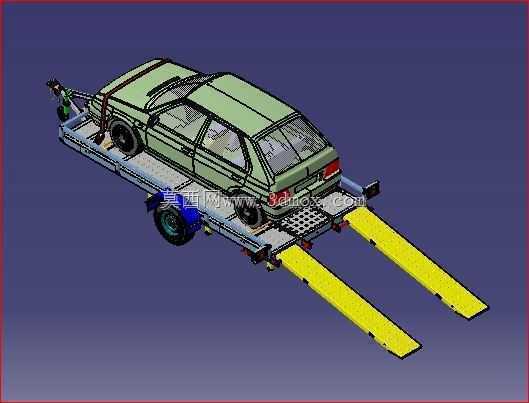

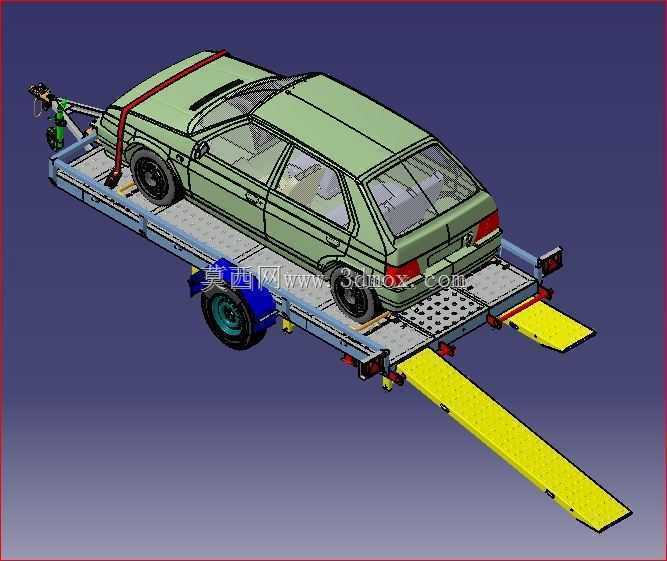

　　拖车的惯性力会触发制动拉杆，带动车桥两端的鼓式制动器动作，避免拖车在制动过程中推挤牵引车，提升高速行驶的安全性；牵引架侧边设置手摇式支腿，拖车与牵引车分离时，摇下支腿即可保证拖车水平放置，无需额外找支撑物垫放。行走系统采用单轴双胎布局，车桥额定载荷2吨，匹配13寸轻型拖车专用轮胎，轮胎层级为6PR，兼顾承载能力与行驶平顺性，车桥与承载平台之间设置4组钢板弹簧减震，过滤行驶过程中路面传递的颠簸震动，避免被运载的乘用车悬挂系统受到额外冲击。平台前端、侧边均设置捆绑带固定挂点，挂点采用冲压成型的D型环，单环额定拉力2吨，车辆开上平台后，可通过四根捆绑带分别固定四个车轮的轮辋位置，避免运输过程中车辆发生移位；平台前端还设置可折叠的轮胎挡块，

　　车辆停靠到位后翻起挡块抵住前轮，可快速定位车辆停靠位置，减少捆绑前的车辆调整时间。设计过程中重点校核了坡道展开后的承重能力，单块坡道额定承重1吨，完全覆盖乘用车单轮的最大载荷，坡道与平台连接的铰接轴采用40Cr材质调质处理，抗剪切强度满足满载车辆反复上下的疲劳强度要求；同时校核了整车转弯时的内轮差，牵引架最大转向角度设置为90度，在狭窄的小区道路、汽修厂厂区内也可灵活转弯，无需反复调整倒车位置。考虑到户外使用的防腐需求，整车钢结构件均做酸洗磷化后喷塑处理，相比普通喷漆处理，涂层附着力更强，长期暴露在户外日晒雨淋环境下不易出现漆层脱落、生锈的问题，维护成本更低；所有铰接部位均配置黄油嘴，日常使用时定期加注润滑脂即可保证铰接部位转动灵活，不会出现锈死卡滞的问题。该结构的安装边界需要注意，牵引状态下整车总长度（含坡道收起状态）为4.8米，宽度2.1米，高度0.82米，符合民用轻型挂车的上牌尺寸要求，不需要办理特种车辆运营手续；坡道完全展开时尾部延伸长度为1.2米，上下车操作时需要预留足够的尾部空间，避免坡道展开时触碰后方障碍物。
