带锥形锁紧螺栓的法兰式连接轮毂结构

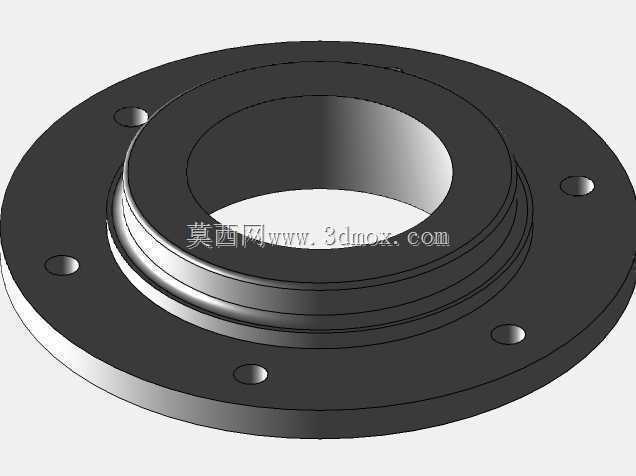

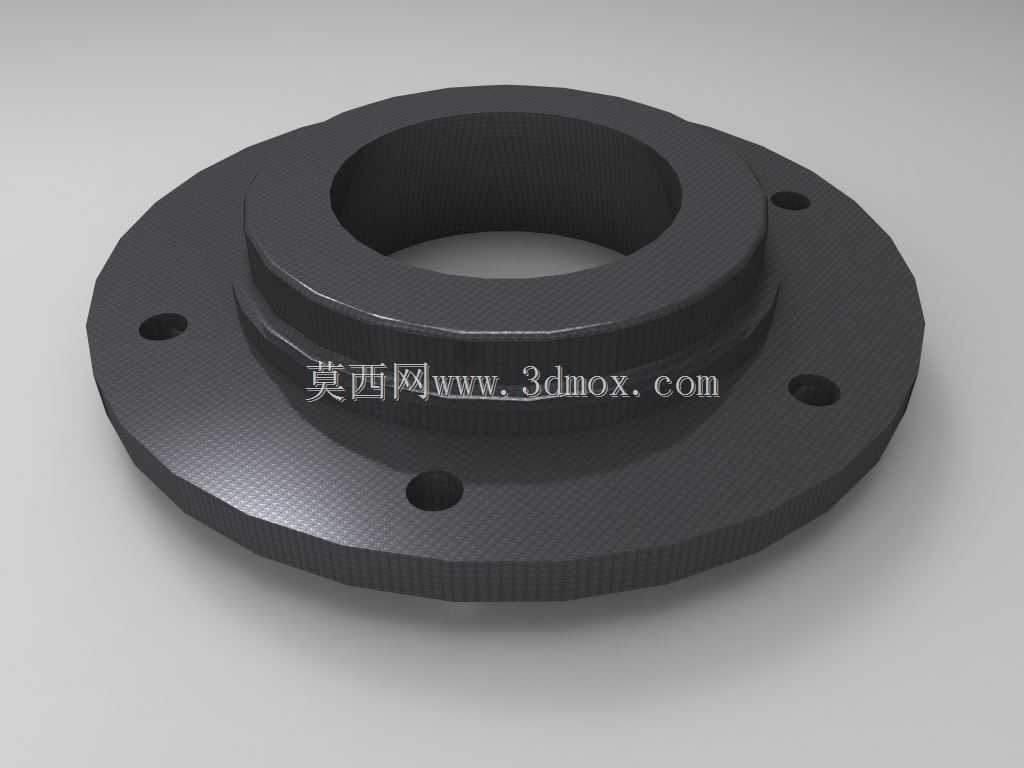

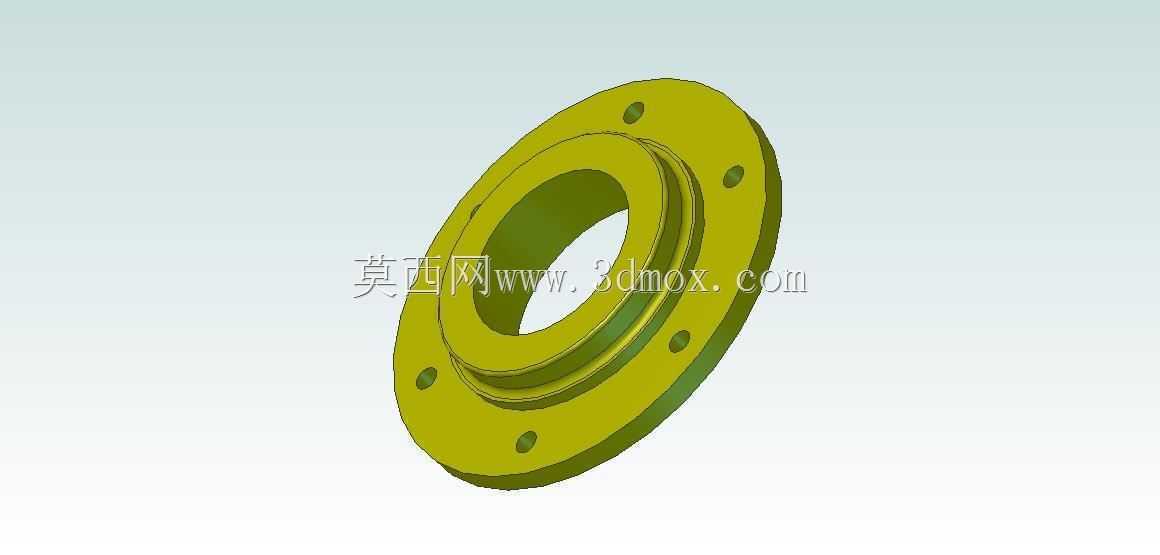

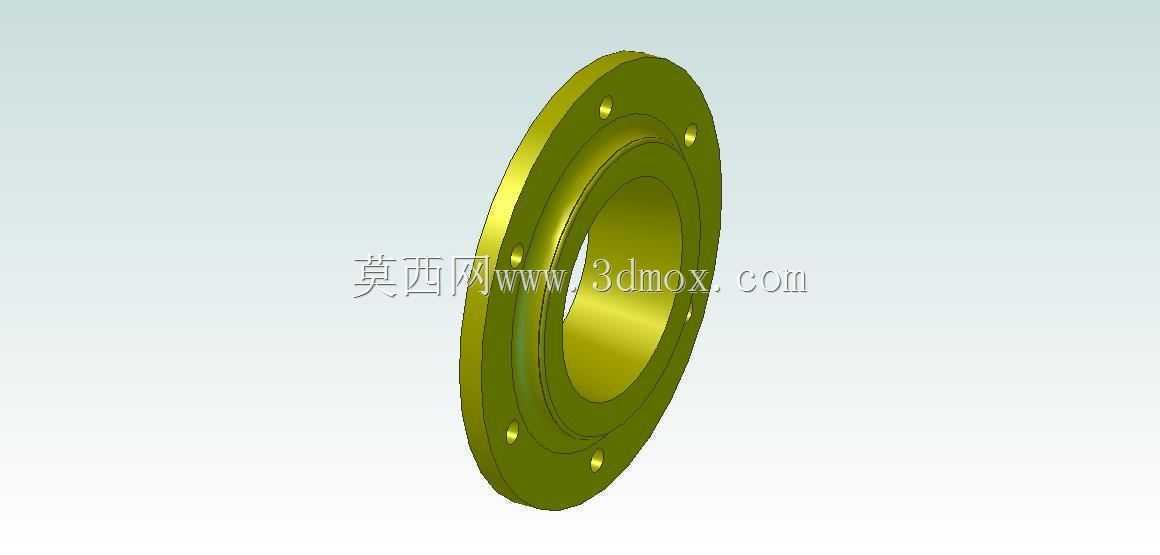

　　这类带锥形锁紧螺栓的法兰连接轮毂，在中小功率传动系统、轻工输送设备、农用机械的轮系连接场景中应用十分普遍，核心作用是实现轴端与回转轮体、传动毂体的刚性同轴连接，相比普通平键连接的轮毂，它额外通过周向均布的锥形锁紧螺栓提供径向预紧力，能在存在小幅冲击载荷的工况下避免键槽磨损、连接松动的问题。从结构设计逻辑来看，整个轮毂采用盘式法兰主体结构，中心为阶梯式通孔，大端的内孔用于与待连接的轴伸端配合，孔壁的台阶面承担轴向定位作用，装配时轴端抵靠台阶面即可快速确定轴向安装位置，不需要额外加装轴套调整间隙。法兰盘的外缘周向均匀开设6个锥形沉孔，用于安装配套的锥形锁紧螺栓，沉孔的锥度与螺栓头部的锥面完全匹配，当螺栓拧紧时，

　　锥面配合会产生向内的径向分力，让轮毂的抱紧段产生微量弹性变形，紧紧箍住配合的轴表面，这部分抱紧力可以分担平键传递的扭矩，在设备启停、正反转切换的瞬间，能有效降低键槽侧面的挤压应力，避免长期使用后键槽压溃、轴与轮毂之间出现回转间隙的问题。法兰盘的端面加工有一圈凸起的定位止口，这个止口的尺寸公差按照h7级精度设计，用于与对接的带轮、链轮或者联轴器毂体的止口槽配合，保证两者装配后的同轴度，避免回转时出现径向跳动，这部分的配合间隙控制在0.02mm以内，既可以保证装配时的顺利对位，又不会因为间隙过大产生动平衡问题。从安装边界来看，轮毂的轴向总长度控制在适配直径40-50mm轴伸的常用规格范围，法兰盘的外径比止口直径大出约40%，

　　留出足够的螺栓安装操作空间，装配时不需要将整个轮系完全拆解，只需要预留出扳手操作的径向空间即可完成螺栓的拧紧与拆卸，后期维护更换密封件、调整轴系间隙时十分方便。设计时特意将锥形螺栓的沉孔深度做了优化，螺栓拧紧后头部完全沉入沉孔内，不会突出法兰端面，避免回转时突出的螺栓头剐蹭周边的机架护罩或者传动带，同时也减少了回转过程中的空气阻力，在转速高于1000rpm的工况下，这种沉孔设计还能降低风噪带来的振动。轮毂的主体壁厚按照等强度原则设计，法兰盘与中心毂体的过渡位置采用圆角过渡，避免应力集中，在承受交变扭矩载荷时，过渡位置不会因为应力突变产生疲劳裂纹，经过调质处理的毛坯件在这个结构下可以承受额定1200N·m的扭矩传递，

　　完全满足常规中小型传动设备的载荷需求。在实际选型应用中，这类轮毂常配套用于皮带输送机的主动辊端连接、小型风机的叶轮与电机轴连接、农用播种机的地轮连接等场景，相比传统的键连接轮毂，它的锁紧可靠性更高，在存在振动的户外工况下，螺栓不容易出现松脱，而且锥形配合面具有自定心作用，即使装配时轴与轮毂存在微小的同轴度偏差，拧紧螺栓的过程中也会自动找正，降低了现场装配的精度要求，不需要专门的工装定位即可完成装配。另外，轮毂的中心孔内壁还预留了润滑脂槽，装配时可以在槽内涂抹少量润滑脂，避免长期使用后轴与轮毂发生锈蚀粘连，后期拆卸维护时不需要用拉马强行拆卸，只需要松开锥形锁紧螺栓即可轻松将轮毂从轴端取下，减少了维护时的零件损伤概率。
