渔船用不锈钢螺旋钻壳体结构设计

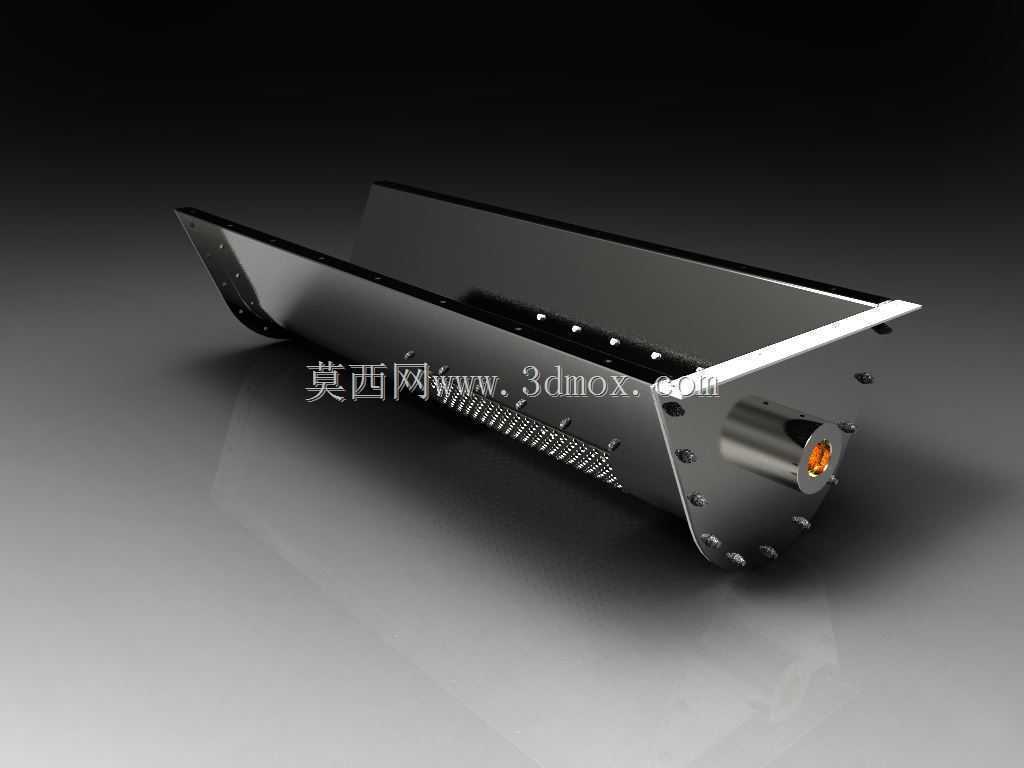

　　在近海渔业捕捞作业场景中，渔船上的各类输送、钻取设备长期处于高盐雾、高湿度的海洋腐蚀环境，传统普通碳钢材质的螺旋钻壳体往往在投入使用1-2年后就会出现大面积锈蚀、壁厚减薄甚至焊缝渗漏的问题，不仅会导致输送物料泄漏、设备卡滞，严重时还会因壳体结构强度不足引发钻具变形、传动系统过载损坏，直接影响捕捞作业的连续开展，因此针对这类工况的壳体替换件设计，核心要解决的就是耐腐蚀性能与结构安装适配性的双重需求。这款螺旋钻壳体的设计，首先从材质选型上就匹配渔船作业的腐蚀环境，整体采用304不锈钢板材折弯焊接成型，相比原有碳钢壳体，其在盐雾环境下的抗点蚀、抗晶间腐蚀能力提升数倍，无需额外做厚重的防腐涂层，日常维护仅需简单冲洗即可，

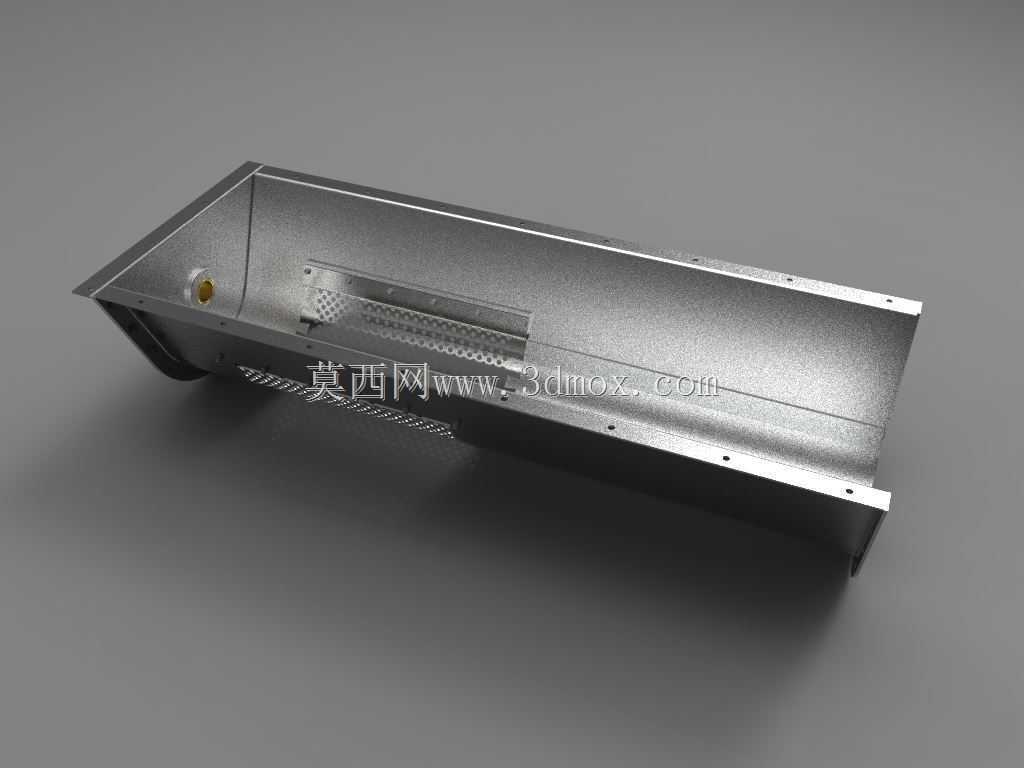

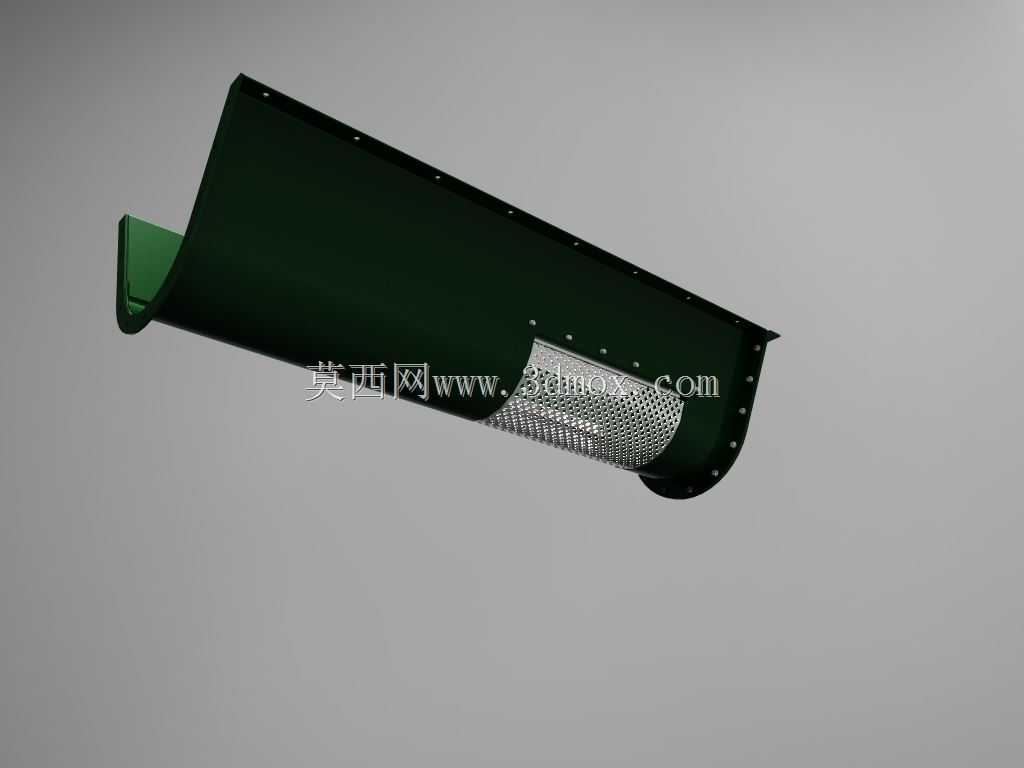

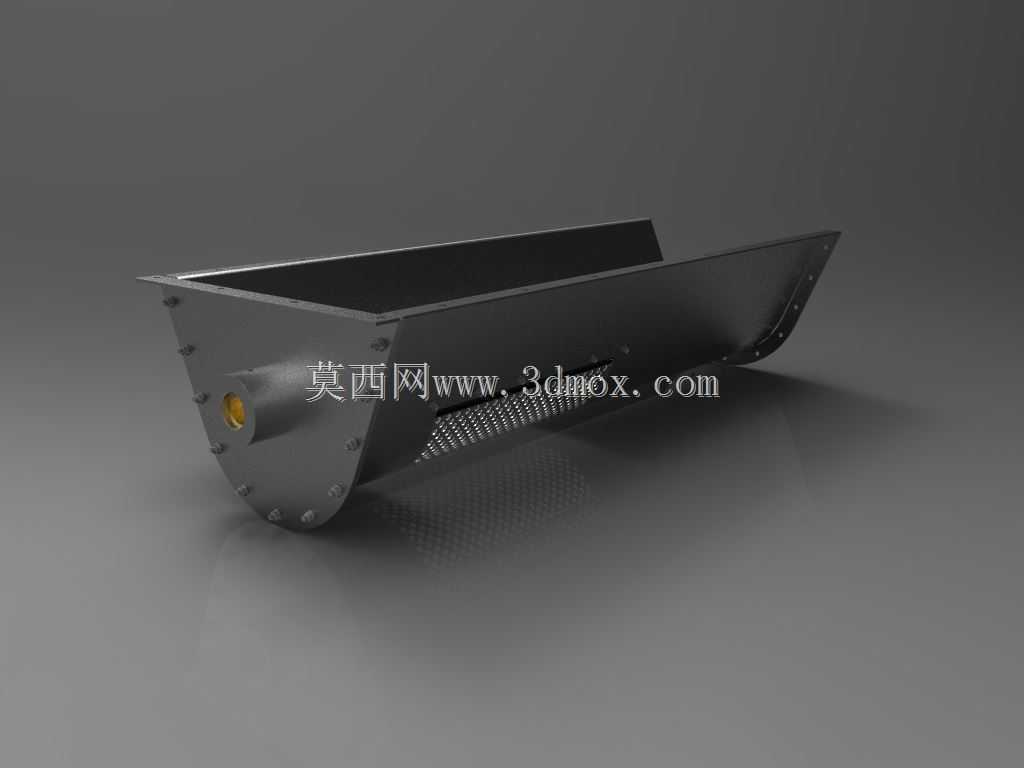

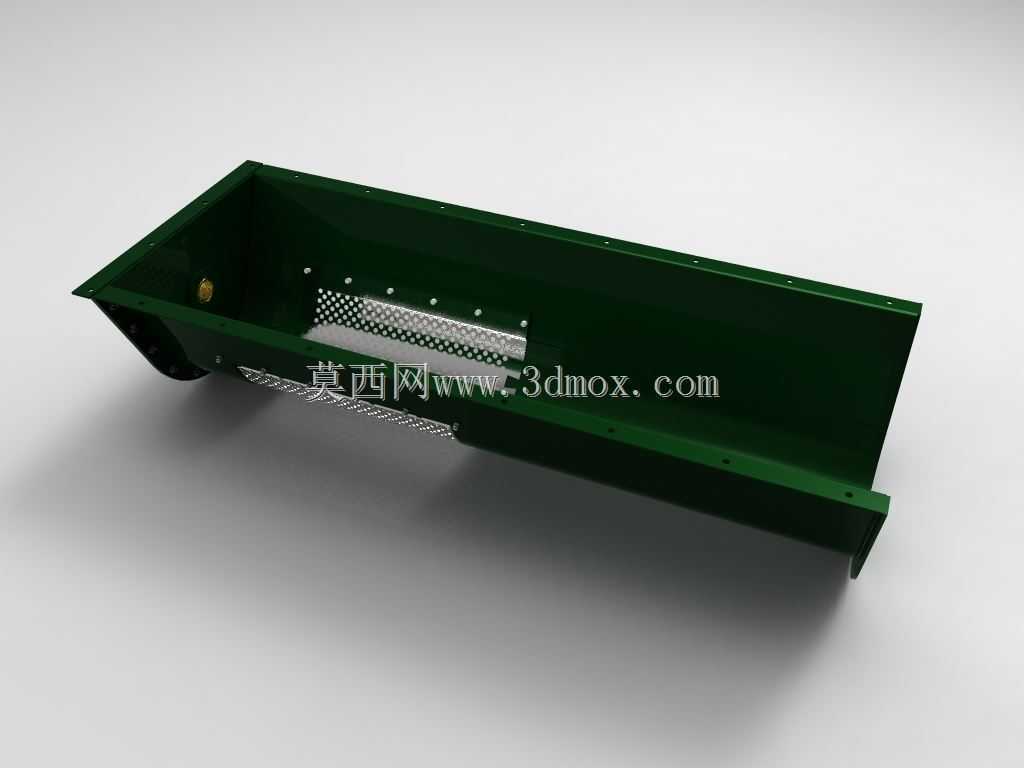

　　大幅降低了海上作业的设备维护频次。从结构功能来看，该壳体作为螺旋钻具的外部承载与围护部件，一方面要为内部的螺旋输送叶片、传动轴提供封闭的输送通道，避免输送的渔获、饵料或者冰屑在输送过程中洒落，另一方面要承担螺旋钻作业时的径向载荷与轴向反力，因此在壳体的两端分别设计了带螺栓孔的安装法兰盘，法兰盘上的孔位完全匹配原有渔船设备的安装基座，替换时无需对原有设备的机架、传动端做任何改造，直接通过螺栓紧固即可完成安装，安装边界与原有碳钢壳体完全一致，端侧的轴孔位置预留了密封件安装槽，可适配原有规格的骨架油封与轴承座，保证传动部位的密封性能，避免海水、杂物进入轴承部位造成磨损。壳体的主体槽型截面采用大圆弧过渡设计，没有直角积料死角，

　　在输送冰鲜渔获、碎冰或者饵料时，物料不会在壳体边角处堆积残留，减少了物料腐败滋生细菌的可能，也降低了输送过程中的阻力，槽体的侧壁做了局部加厚处理，对应螺旋叶片边缘的运行轨迹位置，壁厚比其他部位厚2mm，可承受长期输送过程中物料、叶片对壳体内壁的摩擦，延长壳体的整体使用寿命。在设计过程中，首先对原有腐蚀损坏的碳钢壳体做了全尺寸测绘，还原了原有壳体的安装孔位、轴孔同轴度、槽体内部净空尺寸，确保替换件的互换性，同时针对原有壳体焊缝容易被腐蚀的问题，所有焊接位置均采用氩弧焊满焊工艺，焊后做焊缝打磨钝化处理，消除焊缝位置的应力集中与腐蚀薄弱点；壳体外侧没有多余的突出结构，避免在渔船狭小的设备舱内与其他管线、部件发生干涉，

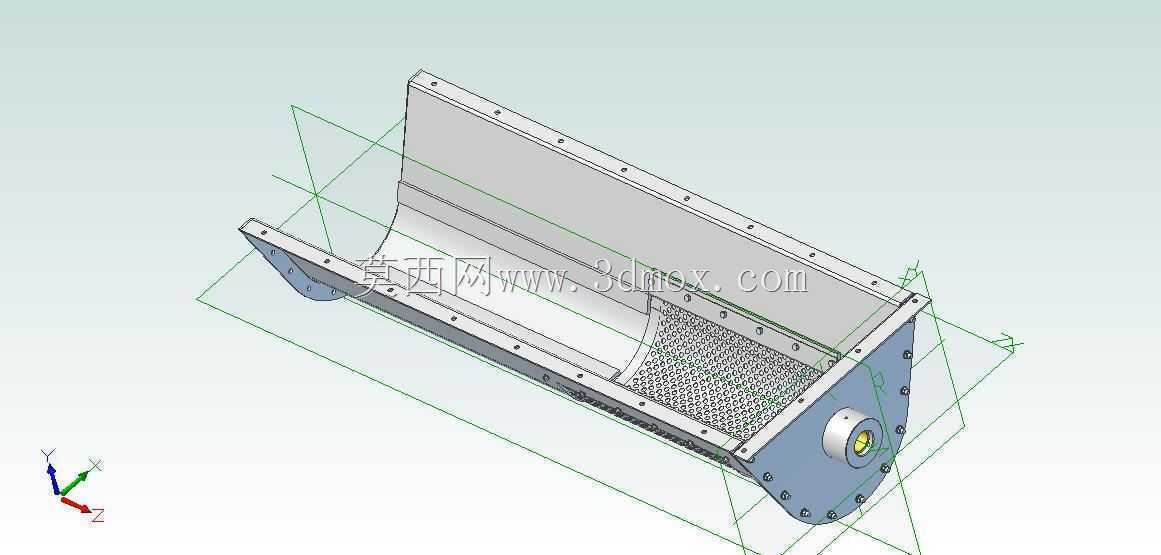

　　端侧的法兰盘与槽体之间设置了三角形加强筋，提升法兰部位的结构刚性，避免在螺栓紧固时法兰出现变形导致密封失效。从实际使用场景来看，这类螺旋钻壳体多用于渔船上的冰屑输送、渔获转运环节，也可适配码头同类耐腐蚀需求的螺旋输送设备，其不锈钢材质的特性不仅能抵御海洋盐雾腐蚀，也能适应捕捞作业中经常接触的鱼类体液、海水等腐蚀介质，相比碳钢壳体，其使用寿命可提升4-6倍，虽然单次制造成本略高于碳钢件，但从全生命周期的维护成本、停机损失来看，综合性价比远高于传统碳钢替换件。在建模过程中，对壳体的折弯圆角、焊缝预留间隙、法兰孔的位置度都做了精准的参数化设定，所有配合尺寸均按照原有设备的安装公差做了适配，既保证安装时的互换性，也避免间隙过大导致的物料泄漏或者装配干涉问题，壳体的内壁粗糙度设定为Ra1.6，减少物料输送时的摩擦阻力，也便于日常作业后的冲洗清洁。
