纸边角料分离用气旋CP2100结构设计

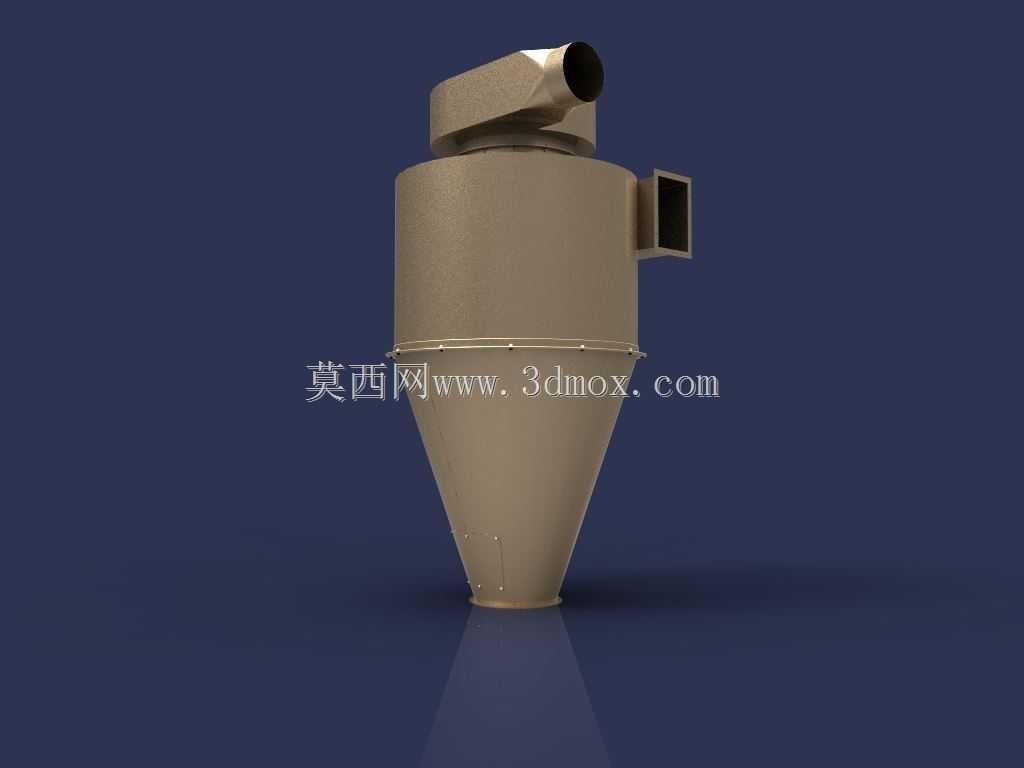

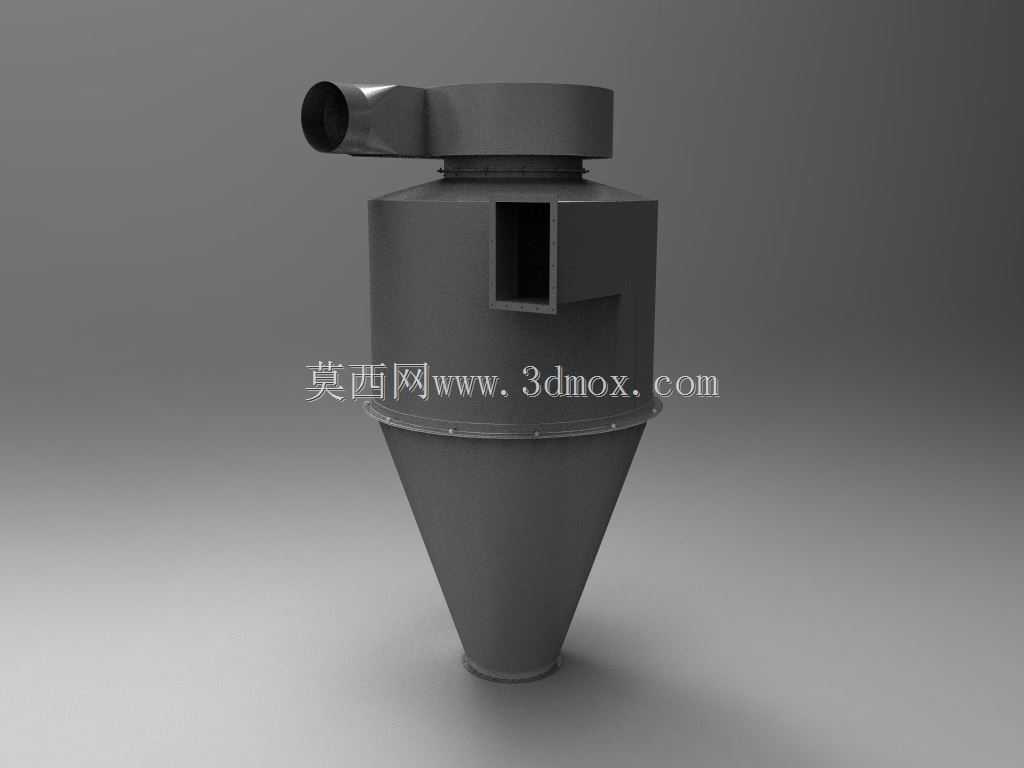

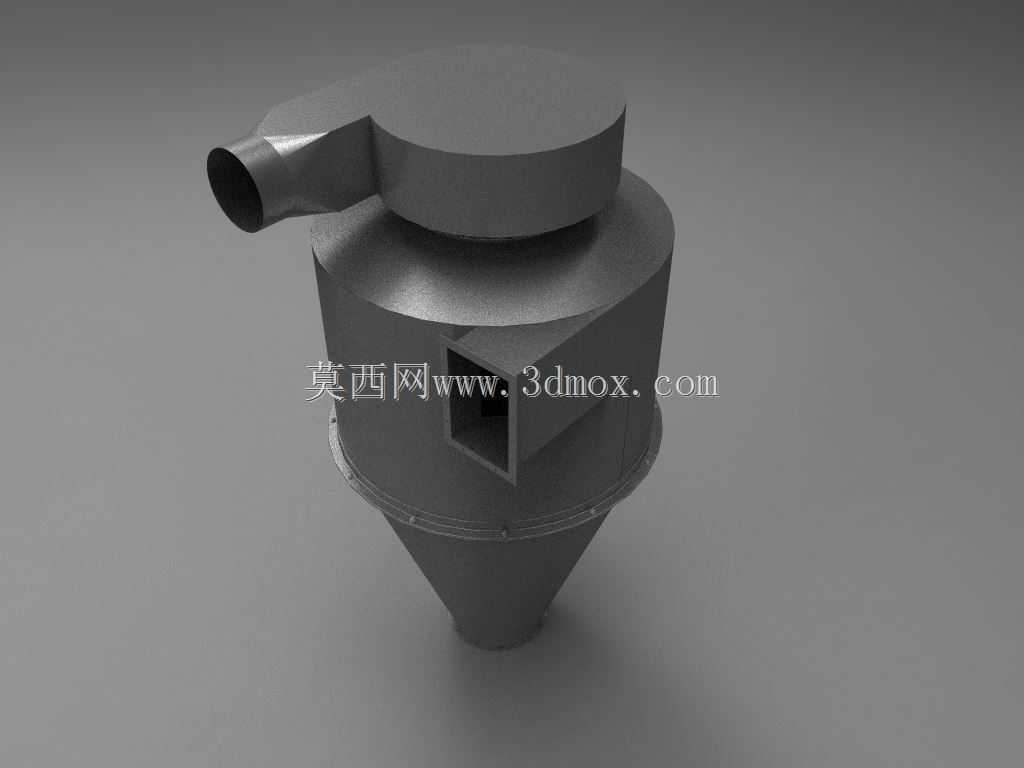

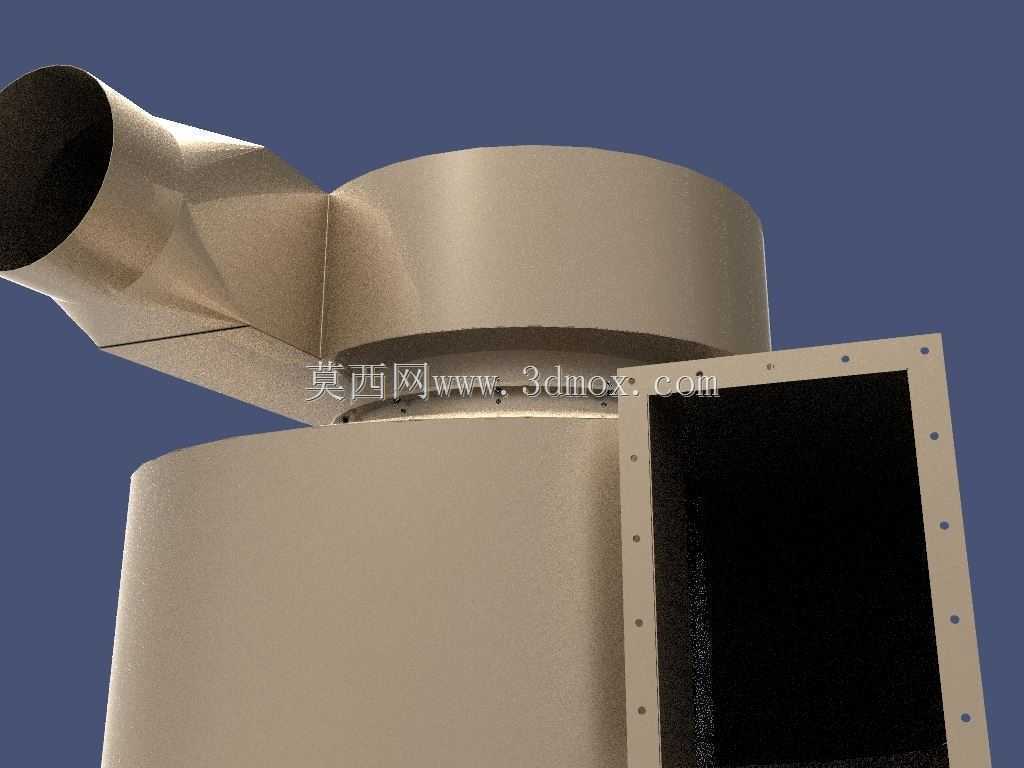

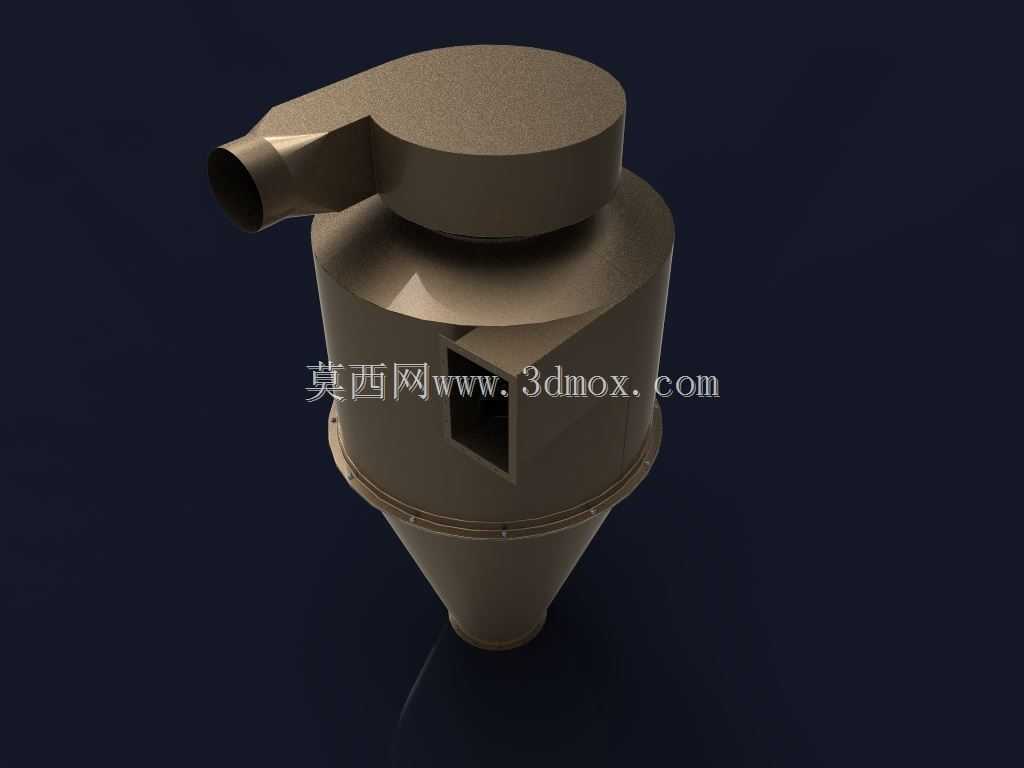

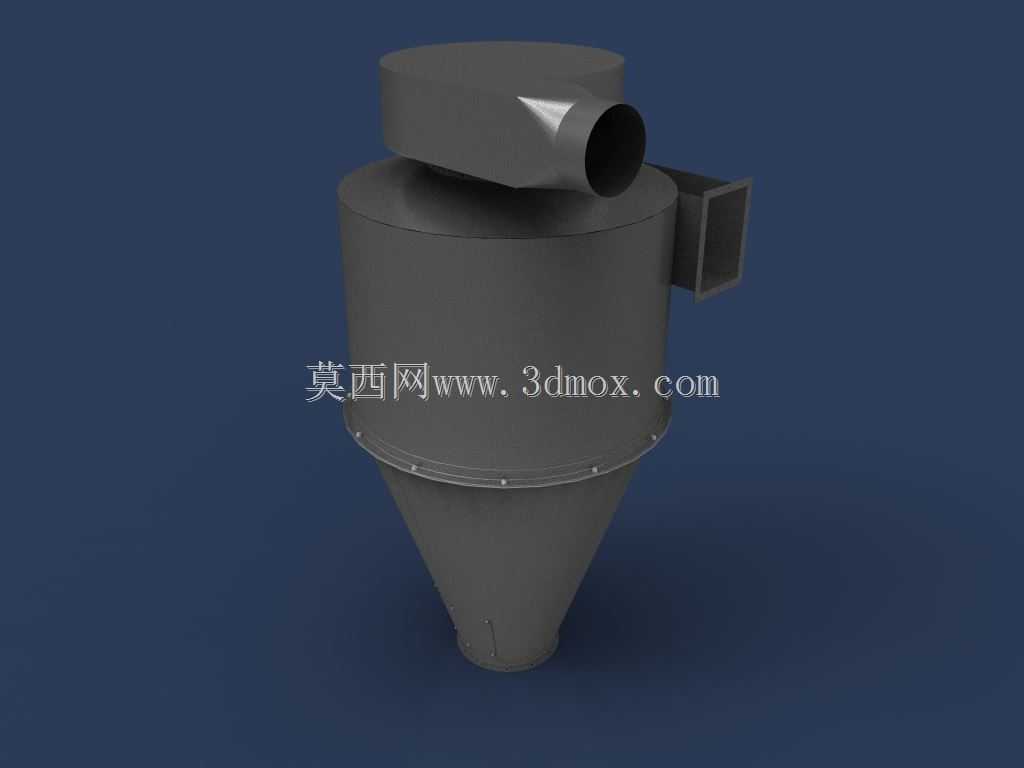

　　在印刷包装、纸品加工的生产车间里，裁切工序产生的细碎纸边角料往往伴随排风气流四散，若直接外排既会造成车间粉尘污染，也容易堵塞后续排风管道，这款气旋分离结构正是针对这类轻质纤维类固废的气固分离场景开发，适配纸品加工线的边角料收集工位，也可用于小型木工车间的木屑初分离环节。从结构设计逻辑来看，该设备采用经典的切向进风结构，含尘含料气流从筒体上部的方形法兰接口切向进入筒体内部，避免直吹内部流场造成紊流，进风口的方形法兰做了加厚翻边处理，可直接与车间的排风方管通过螺栓对接，无需额外做方转圆的过渡接头，减少现场安装的改造成本。筒体上部设置偏心的圆形出风口，出风口向下延伸至筒体内部一定深度，避免刚进入筒体的未分离气流直接短路从出风口排出，

　　这个插入深度的取值经过流场仿真验证，既不会因为插入过深阻挡下行的旋转气流，也不会因为插入过浅导致分离效率下降。筒体下部采用锥段收缩结构，锥角的选取适配纸边角料的摩擦特性，不会出现轻质物料在锥壁挂料堆积的问题，锥段底部设置出料接口，可直接对接集料桶或者负压输料管道，分离下来的纸边角料靠自身重力沿锥壁滑落至底部排出。整个筒体的上下段采用法兰连接结构，法兰之间加密封垫，避免含尘气流从接缝处泄漏，法兰周向均匀布置螺栓孔，安装时可根据现场管线方向调整上部筒体的进风口朝向，适配不同的车间管线布局。从安装边界来看，该设备整体为立式安装结构，上部筒体为圆柱形，下部为倒锥形，设备总高度适配常规车间的层高要求，筒体最大外径处预留了支耳安装位，

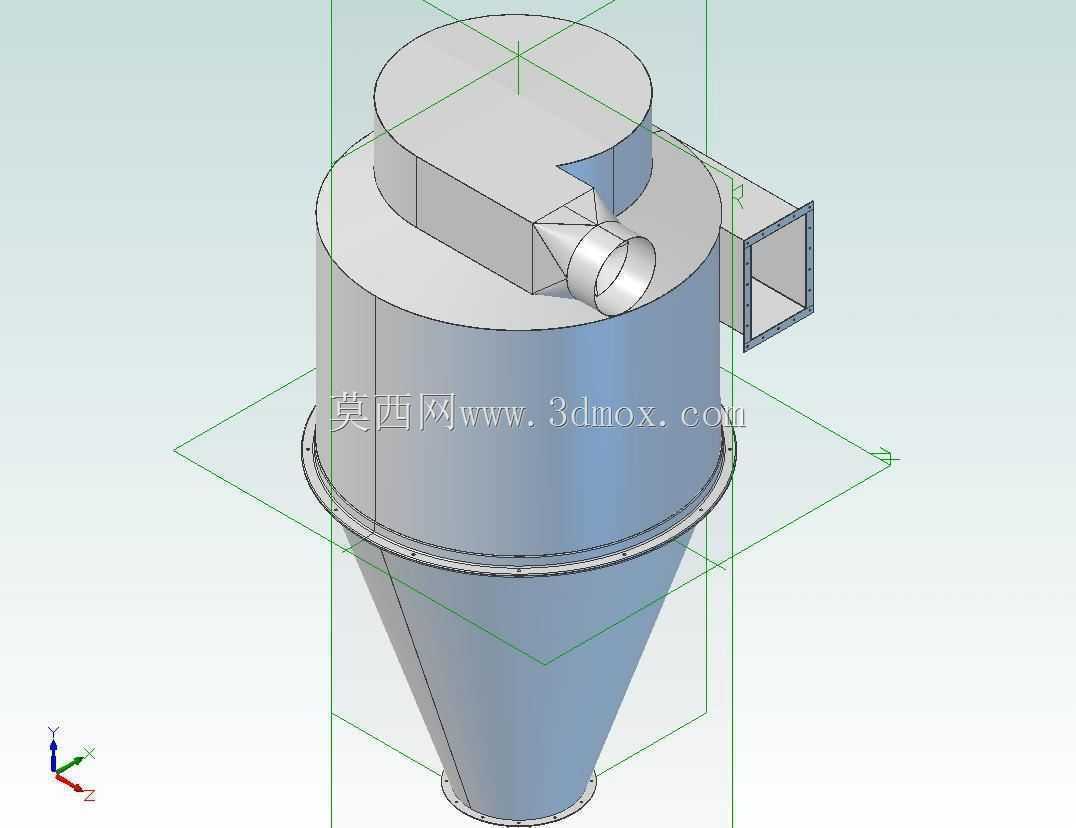

　　可通过支架将设备固定在车间钢架或者平台上，安装时需要保证设备的垂直度，偏差过大会导致内部旋转流场偏移，直接降低分离效率。进风口的风速控制在合理区间时，该设备对100目以上的纸纤维边角料分离效率可达九成以上，且整个设备无运动部件，日常运行无需额外维护，仅需定期清理底部集料桶即可，相比滤筒式除尘设备，该结构处理大流量含轻质物料的气流时不会出现滤材堵塞的问题，运行阻力更低，适合作为纸品加工线的首级分离设备，先将大部分大颗粒纸边角料分离收集，后续再接精过滤设备处理细微粉尘，能大幅延长精过滤设备的滤材更换周期。在建模过程中，所有法兰的螺栓孔均采用圆周阵列或者线性阵列的方式排布，保证孔位的同轴度和间距公差，筒体和锥段的连接位置做了圆弧过渡处理，

　　避免应力集中，同时减少内部流场的局部阻力，进风口和筒体的相贯线位置做了平滑过渡，减少气流进入时的湍流损耗。出风口的偏心位置经过反复调整，确保内部旋转气流的形成稳定，外旋流沿筒壁下行，内旋流从中心出风口排出，整个流场没有明显的涡流死角，不会出现物料在筒体内部打转无法下落的情况。针对纸边角料质轻易被气流裹挟的特点，锥段的出口直径做了针对性放大，避免下落的物料被底部的反吹气流重新卷起，同时锥段的长度足够长，给物料足够的滑落距离，保证分离下来的物料能顺利进入集料装置。
