带止回功能油箱吸入端管路组件

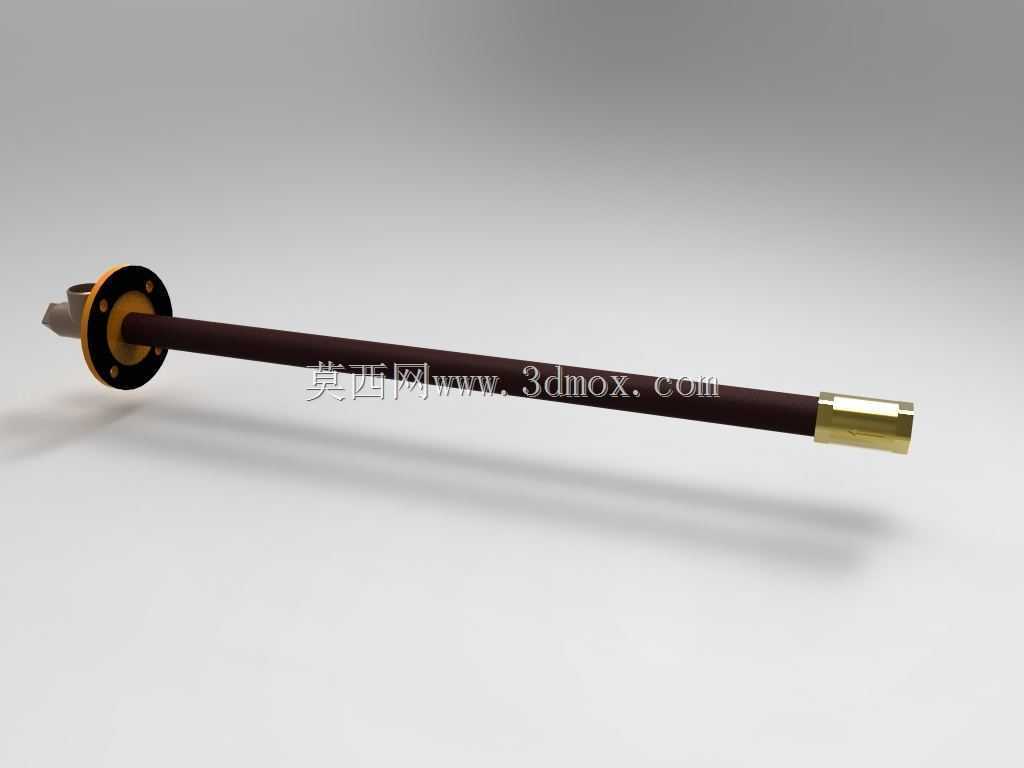

　　在中小型燃油动力设备、低压液压站的供油回路设计中，油箱吸入口的组件选型直接关系到系统重启的响应速度与运行稳定性，这款集成止回结构的吸入管路，正是针对常规吸油端停机后油液回流、重启需重复排空气的痛点做的结构整合。从实际装机场景来看，这类组件多用于单油箱容积在50-200L区间的移动式动力单元、小型工程设备辅机供油系统，安装位置处于油箱侧壁下部的预留开孔处，一端通过带密封垫的法兰盘与油箱壁面锁紧固定，另一端延伸至油箱内部距箱底15-20mm的位置，避免吸入箱底沉积的杂质与水分，管路外端则通过金属快插接头与外部输油泵的进油口连通。

　　结构设计上，组件没有采用额外加装独立止回阀的拼接方案，而是将止回阀芯集成在管路伸入油箱的末端端头内，减少了管路接头数量，也就降低了潜在的泄漏点。法兰盘采用四螺栓均布的连接结构，密封面预留了2mm深的环形密封槽，装配时适配耐油橡胶石棉垫，可承受0.1MPa以内的负压工况，不会在泵吸油过程中出现漏气导致的泵空转问题。长管部分采用薄壁金属管做主体，外部做了防锈耐油涂层处理，避免长期浸泡在燃油或液压油中出现腐蚀剥落，污染油液。末端的止回结构采用轻量式尼龙阀芯搭配不锈钢复位弹簧，开启压力仅需0.003MPa，不会对输油泵的吸程造成额外阻力，当设备停机、输油泵停止工作时，阀芯在弹簧力与管路内余油重力作用下自动闭合，将管路内的存油封闭在外部输油管路中，下次启动时无需额外灌泵排空气，可快速建立油压，大幅缩短设备启动的准备时间。

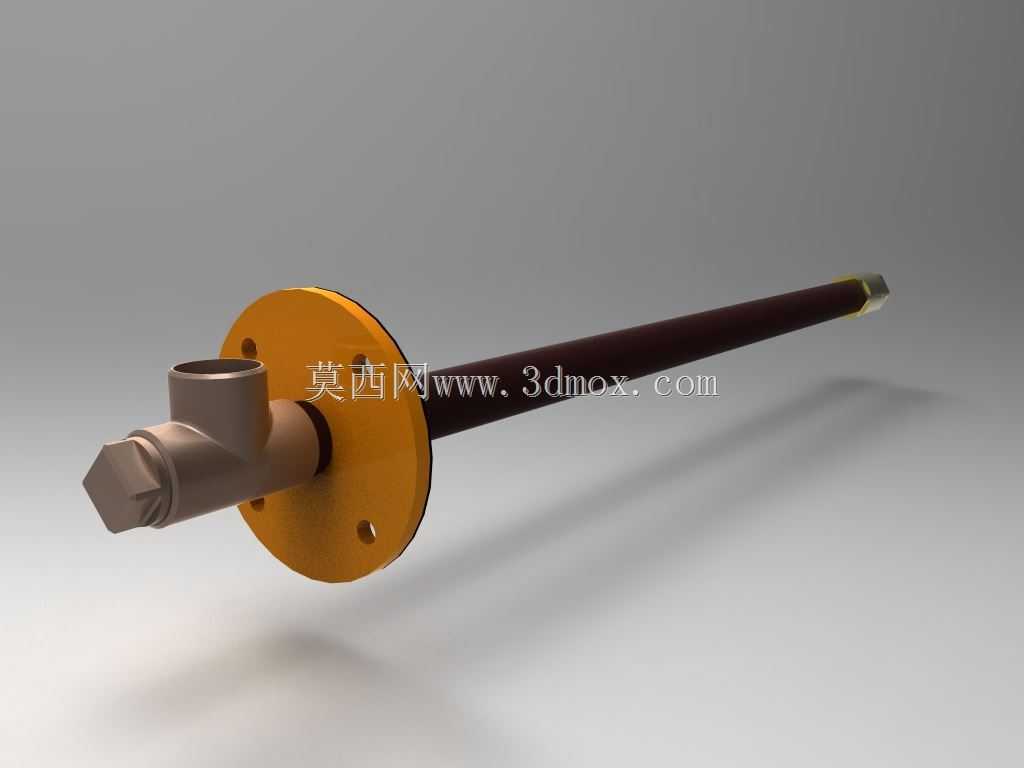

　　从安装边界来看，法兰盘外径为75mm，四个安装孔中心距为55mm，适配M8的连接螺栓，管路主体外径为18mm，伸入油箱内部的总长度可根据油箱实际深度做适配调整，常规款长度为320mm，末端端头外径为22mm，端头处开有4个径向进油孔，即使油箱液位较低时也能保证通流面积，避免吸空。设计过程中特意将进油孔的位置设在端头侧面而非正下方，就是为了减少箱底沉积杂质被吸入的概率，同时在端头外部没有加装额外的滤网结构，是考虑到吸油端过密的滤网会增大吸油阻力，造成泵的气蚀，油液的过滤任务统一交给泵出口的压力油路过滤器完成，更符合液压与燃油系统的设计逻辑。

　　实际选型应用中，需要注意该组件仅适用于常压油箱的吸油回路，不能用于压力供油管路，也不能适配粘度超过68#抗磨液压油的高粘度介质，否则会出现止回阀关闭不严、吸油阻力过大的问题。装配时法兰面的螺栓要采用对角分次拧紧的方式，避免密封垫受压不均出现渗漏，管路伸入油箱的部分要与箱壁保持至少10mm的间隙，避免与箱内的其他结构件产生干涉，同时要保证末端端头距离箱底的高度符合设计要求，不能贴到箱底，也不能过高导致低液位时吸入空气。这类集成式的吸油组件相比传统的焊接接头加外置止回阀的方案，装配效率提升40%以上，泄漏点减少60%，非常适合批量生产的标准化动力单元使用，在小型发电机组、移动式液压动力站、农用机械的燃油供油系统中都有很高的适配性。建模过程中对各个配合面的公差做了严格设定，法兰密封面的平面度公差控制在0.1mm以内，止回阀芯与阀座的配合间隙控制在0.02-0.03mm之间，既保证阀芯动作灵活，又不会出现密封失效的问题，所有倒角与圆角都按照实际加工工艺做了处理，没有出现建模过程中常见的尖锐棱角、零厚度几何体等问题，可直接用于工程出图与生产加工参考。
