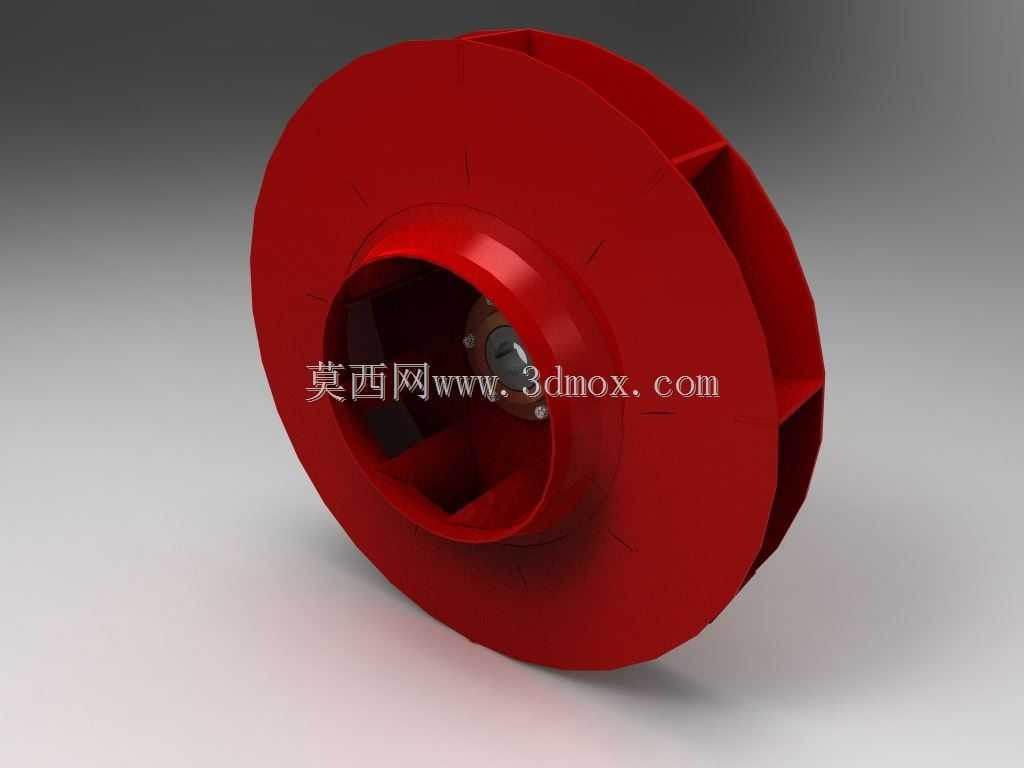

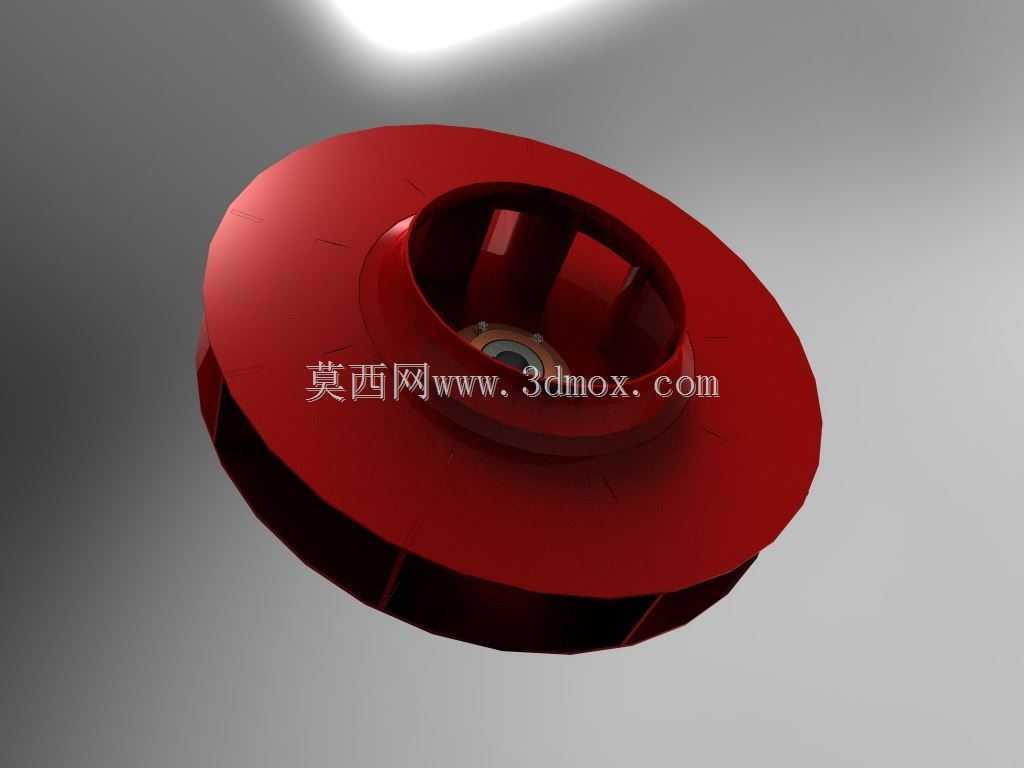

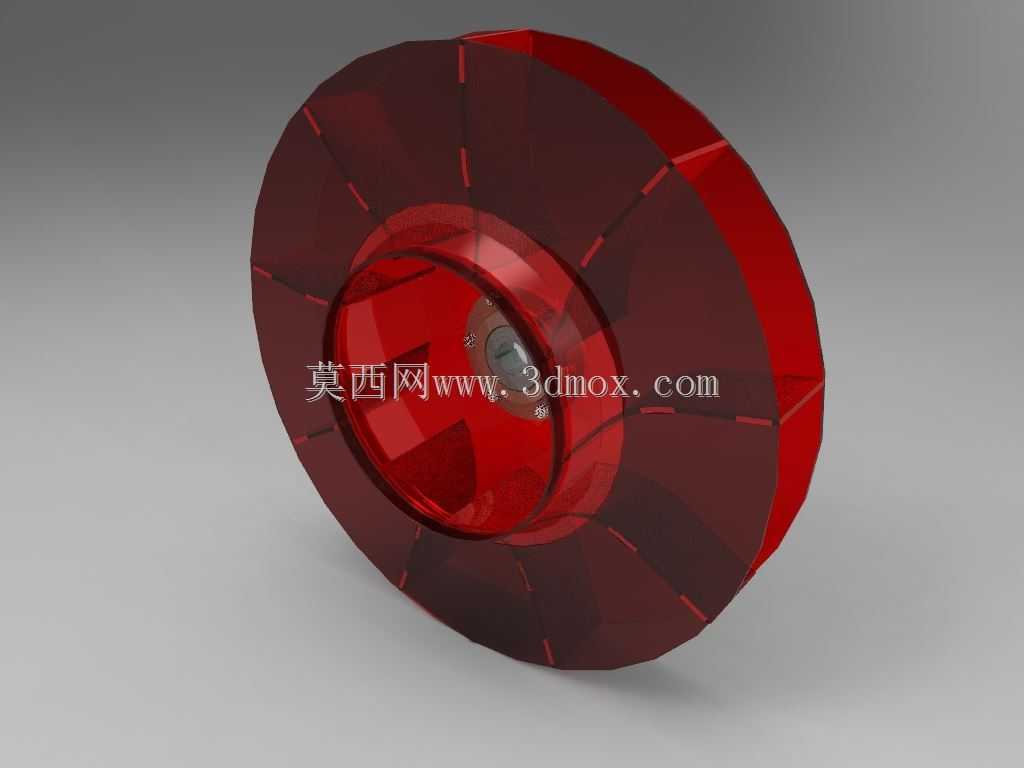

径向叶尖结构脏气流专用风扇转轮

　　在工业通风、除尘排风、物料气力输送这类常夹带粉尘、纤维、细小颗粒物的脏气流输送场景中，常规径向叶片风扇转轮很容易出现叶道积灰、流道堵塞、运行效率衰减快的问题，严重时甚至会因为积灰不均引发转子动平衡失效，带来设备振动超标、轴承过早损坏的故障。这款径向叶尖结构的风扇转轮，正是针对这类复杂工况做的定向结构优化，从气动布局到结构细节都围绕脏气流工况的长期稳定运行设计。

　　从实际应用场景来看，这类转轮可适配中小型离心通风机、工业除尘设备的引风段、车间岗位送风机、物料输送系统的负压风源端，尤其适合处理含尘浓度在每立方米数十毫克到数百毫克级的气流，比如木工车间木屑收集排风、焊接工位烟尘引风、粮食加工环节的轻杂物料气力输送、纺织车间含短纤维的排风等场景，相比普通直径向叶片转轮，它能在长期接触含杂气流的过程中保持更稳定的气动效率，减少积灰附着带来的性能衰减。

　　功能特性上，这款转轮的核心设计点在于叶尖的径向延伸结构，常规径向叶片的叶尖与轮盖、轮盘的衔接处存在气流滞止区，颗粒物很容易在这个低速区沉积附着，而优化后的叶尖结构调整了叶片端部的气流走向，让叶尖区域的气流流速保持在不易积灰的区间，同时叶片型线在靠近轮缘位置做了微小的倾角调整，既保留了径向叶片压头稳定、对气流含杂容忍度高的优势，又通过叶尖的流场优化提升了整体气动效率，相同转速、相同直径参数下，它的运行效率比普通径向叶片转轮高出数个百分点，长期运行的能耗优势会更明显。

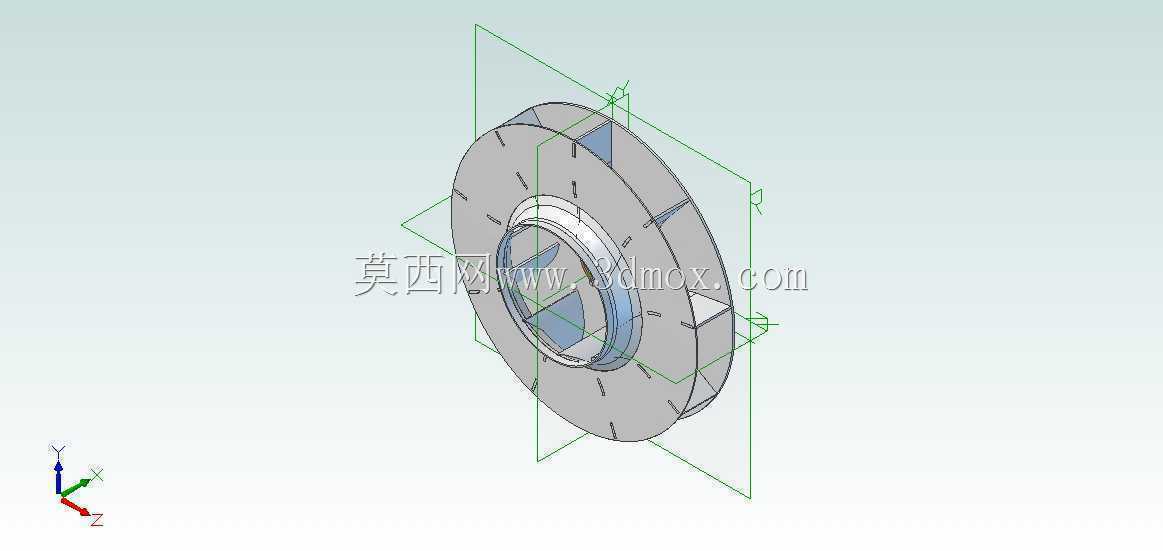

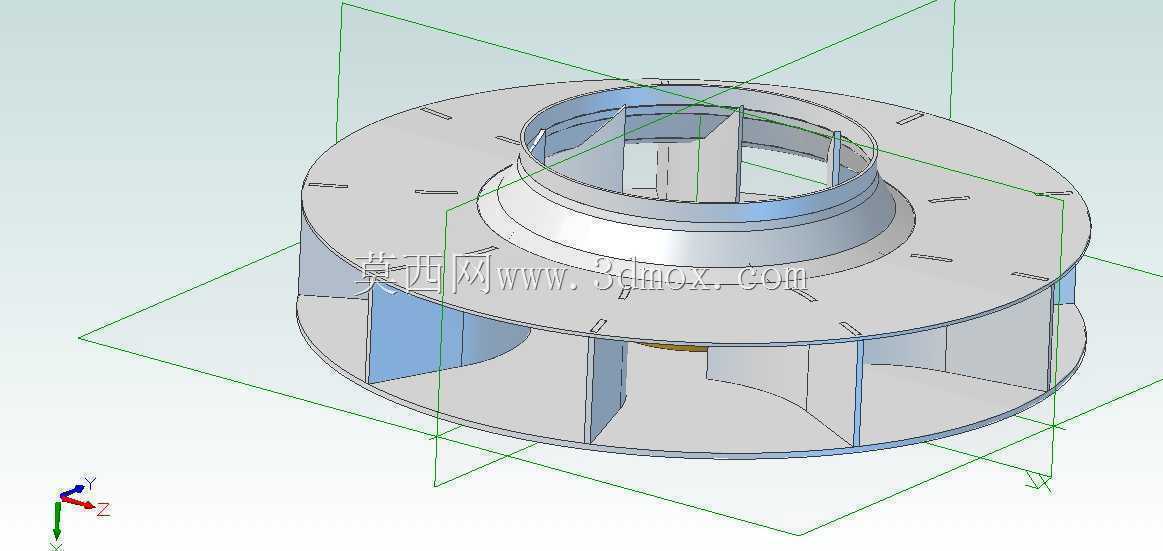

　　设计思路层面，建模过程中首先确定了转轮的核心安装边界：中心轮毂的内孔尺寸适配常规风机的电机轴伸直径，轮毂端面预留了标准的键槽安装位与锁紧端面，可直接与配套电机轴或传动轴装配，不需要额外做转接结构；轮盘与轮盖的间距根据目标风量参数做了匹配，叶片沿周向均匀分布，每片叶片与轮盘、轮盖的衔接位置都做了小圆角过渡，一方面减少焊接或一体成型时的应力集中，另一方面避免直角缝隙处的积灰卡滞；叶尖位置的结构延伸量经过流场校核，既不会因为延伸过长增加转轮的转动惯量，也不会因为延伸量不足达不到优化流场、减少积灰的效果。

　　外形尺寸与安装边界方面，这类转轮的轮缘直径适配常规中小型离心风机的机壳内径，安装时需要保证转轮与机壳进风口的轴向间隙控制在合理范围，间隙过大会带来气流内泄漏降低效率，间隙过小则容易因为运行振动出现刮蹭故障；转轮的轴向总宽度与轮毂的轴向定位尺寸匹配标准电机的轴伸长度，装配时锁紧螺母可直接压紧轮毂端面完成轴向固定，不需要额外加装调整垫片；整体转动惯量经过校核，适配常规四级、六级异步电机的启动特性，不需要额外配置软启动装置即可直接启动运行。

　　从结构可靠性角度，转轮的叶片厚度根据运行转速做了匹配，长期运行在额定转速下不会出现叶片变形、共振的问题，轮盘与轮毂的连接位置做了加强结构，可承受脏气流中偶尔出现的大颗粒冲击，避免局部结构损坏。在建模过程中，所有回转面的同轴度、叶片的周向分度精度都按照通风机转子的动平衡要求做了约束，模型完成后可直接导出用于后续的工程图绘制、数控加工或模具开模，不需要再做额外的结构修正。
