后倾式风机叶轮转子结构设计

　　在工业通风、空气净化、暖通空调系统的核心动部件选型中，后倾式风机转子的结构合理性直接决定整套通风系统的运行效率与噪音表现，这类带向后倾斜叶片的转子结构，主要适配对气流洁净度有要求的送风场景，比如电子车间洁净送风、商用中央空调新风段、工业除尘系统的前置引风单元，和前倾叶片转子相比，后倾结构的气流出口方向更贴合轮盘切线方向，气流在叶道内的折转损失更小，运行时的气动噪音更低，同时在相同风量参数下的轴功率负载更平稳，不容易出现电机过载的工况。

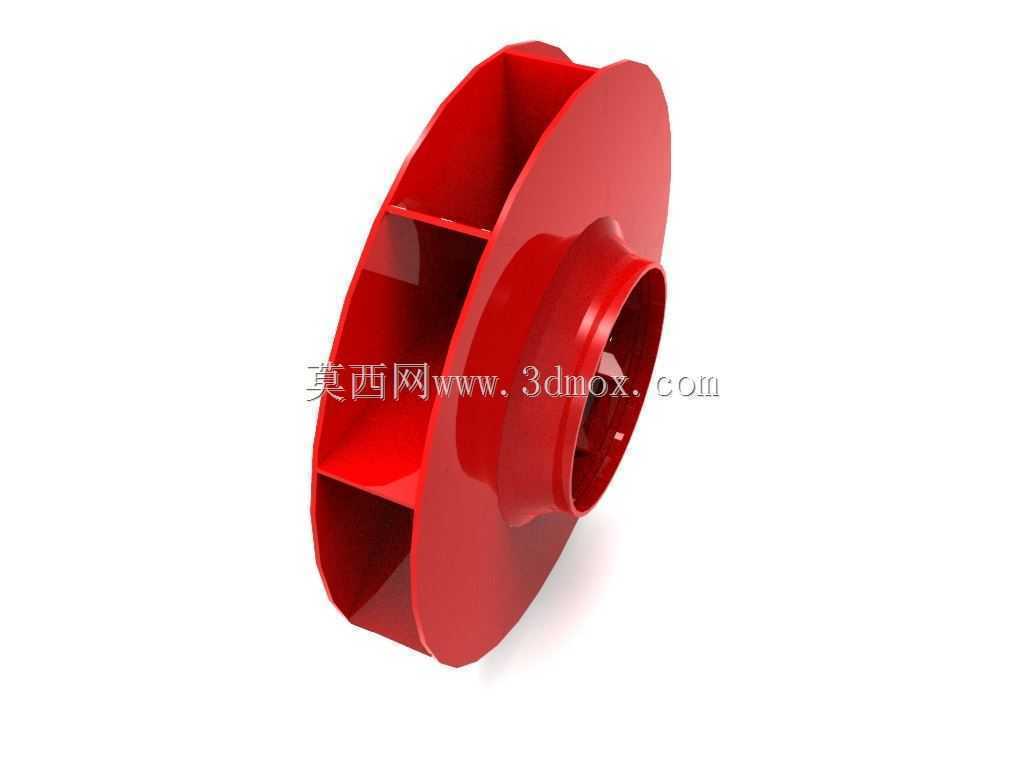

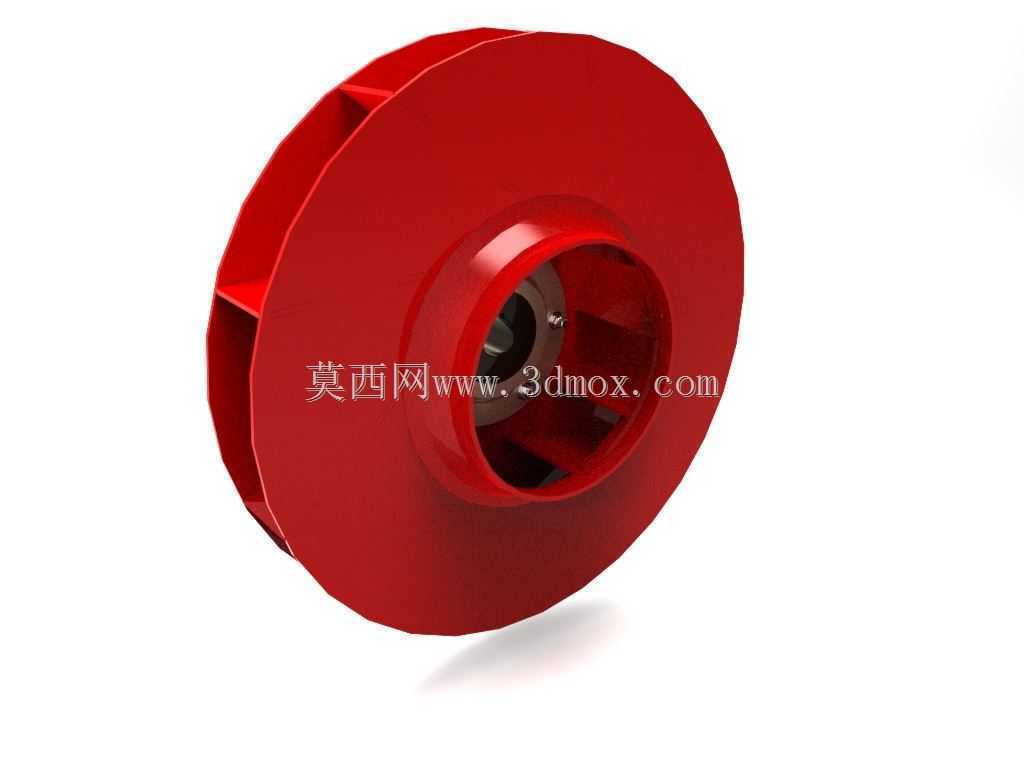

　　从实际结构设计逻辑来看，这套转子采用双轮盘夹装叶片的焊接式结构，前后轮盘为等厚钢板冲压成型的盘状结构，中心位置设置与电机轴配合的轮毂安装座，安装座与后轮盘之间通过铆接加焊接的方式固定，保证扭矩传递过程中不会出现连接松动。叶片采用等厚度钢板冲压成型，叶型按照后倾直线型设计，叶片出口安装角小于90度，气流沿叶片表面流动时的附面层分离点更靠近叶片出口端，能有效降低叶道内的涡流损失，每片叶片与前后轮盘的连接位置都做了定位缺口设计，装配时可以直接将叶片卡入轮盘预冲的定位槽内，再通过点焊完成初步固定，后续满焊时不需要额外做定位工装，能大幅降低批量生产时的装配工时。

　　在安装边界的尺寸控制上，这类转子的外径尺寸需要匹配对应风机蜗壳的内壁间隙，常规设计中转子叶片外缘与蜗壳内壁的单边间隙控制在叶轮外径的0.5%到1%之间，间隙过大会导致蜗壳内的气流回流，降低风机容积效率，间隙过小则会因为转子运行时的动平衡窜动出现叶片刮蹭蜗壳的故障。中心轮毂的轴孔尺寸按照适配电机的输出轴直径设计，轴孔上设置标准键槽，保证扭矩传递的可靠性，轮毂端面预留有螺栓安装孔，用于和电机轴端的压盖配合锁紧，防止转子运行过程中出现轴向窜动。轮盘上均匀分布的小尺寸工艺孔，一方面是为了降低转子整体重量，减少电机启动时的转动惯量，另一方面也可以作为动平衡校正时的配重安装位，在动平衡测试过程中，可以直接在工艺孔位置加装配重片，不需要额外在轮盘表面焊接配重块，能避免配重块脱落引发的运行故障。

　　实际应用中，这类后倾叶片转子适配的气流介质为不含粘性物质、无硬质颗粒的清洁空气，介质温度通常不超过80摄氏度，如果应用在高温排风场景，需要将叶片与轮盘的材质替换为耐热钢板，同时调整轮毂与轴的配合公差，避免高温下热胀冷缩导致轴孔抱死。在气动性能设计上，叶片的数量根据转子外径尺寸匹配，小直径转子通常采用10到12片叶片，大直径工业级转子的叶片数量可以增加到16到18片，叶片数量过多会增加叶道的摩擦阻力，数量过少则会导致叶道内的气流涡流增大，风压参数出现明显波动。叶片与轮盘的焊接位置需要做焊后打磨处理，去除焊渣与焊接凸起，避免这些凸起在高速旋转时扰动气流产生额外的气动噪音，同时也能减少焊接位置的应力集中，提升转子整体的结构强度，保证在最高额定转速下运行时，叶片不会因为交变应力出现开裂变形。

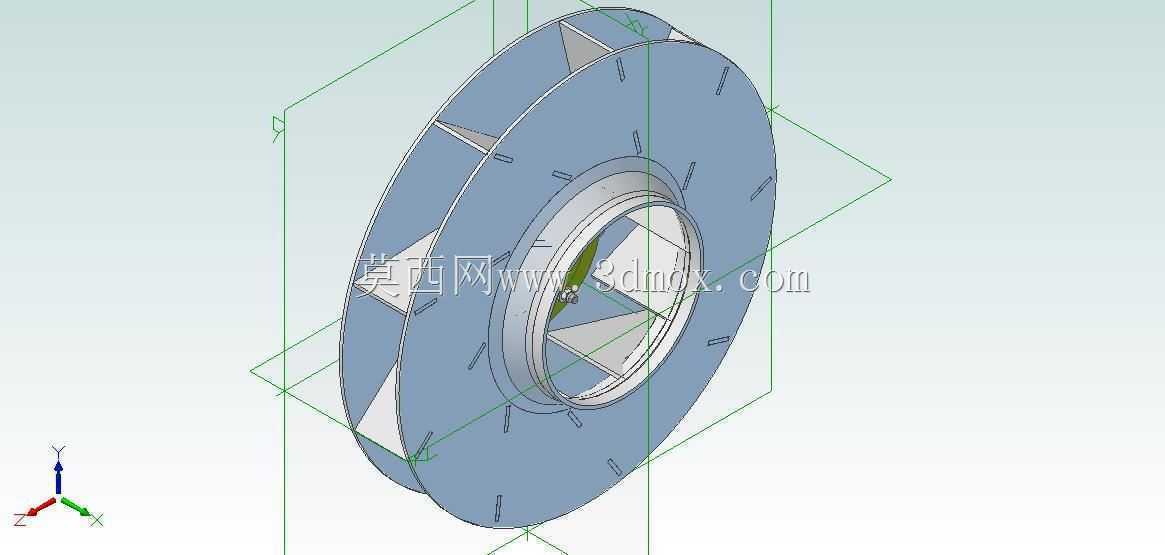

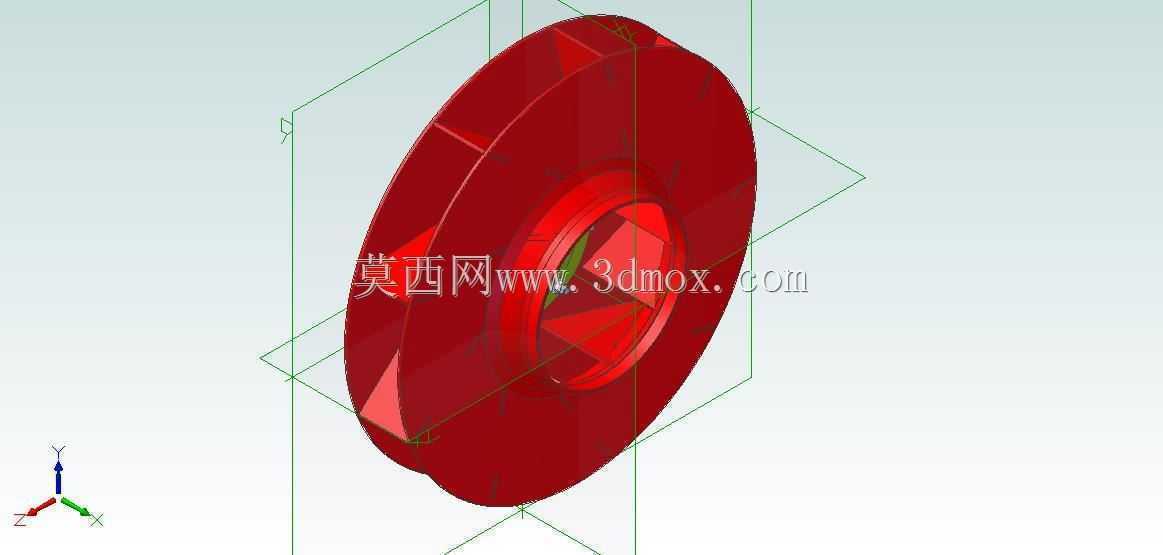

　　从三维建模的角度来看，这类转子的建模过程需要先确定前后轮盘的型线尺寸，再根据叶片的安装角、弦长参数绘制单个叶片的三维轮廓，通过圆周阵列的方式生成所有叶片结构，建模时需要特别注意叶片与轮盘的相贯线处理，保证装配位置完全贴合，避免后续工程出图时出现尺寸干涉。完成整体建模后需要对转子做质量属性评估，计算整体转动惯量与质心位置，为后续的动平衡校正与电机选型提供参数参考，同时还要校核最高转速下的叶片结构强度，通过有限元分析模拟叶片在离心力作用下的变形量，保证最大变形量在设计允许的范围内，不会出现叶片碰擦蜗壳的问题。
