含尘工况适配径向叶片风机转子结构

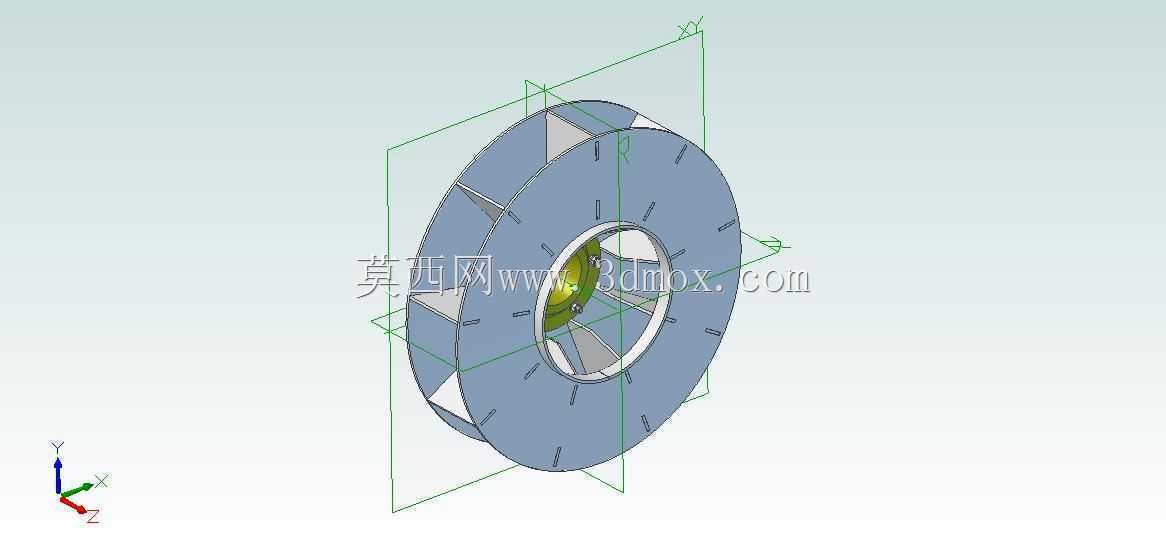

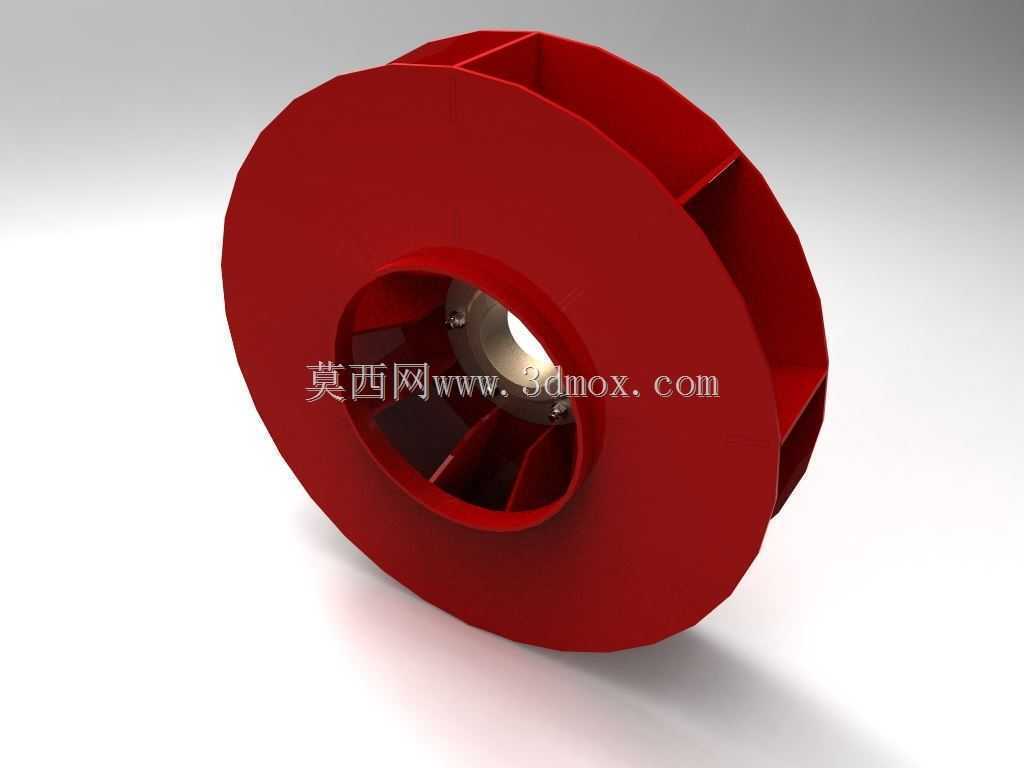

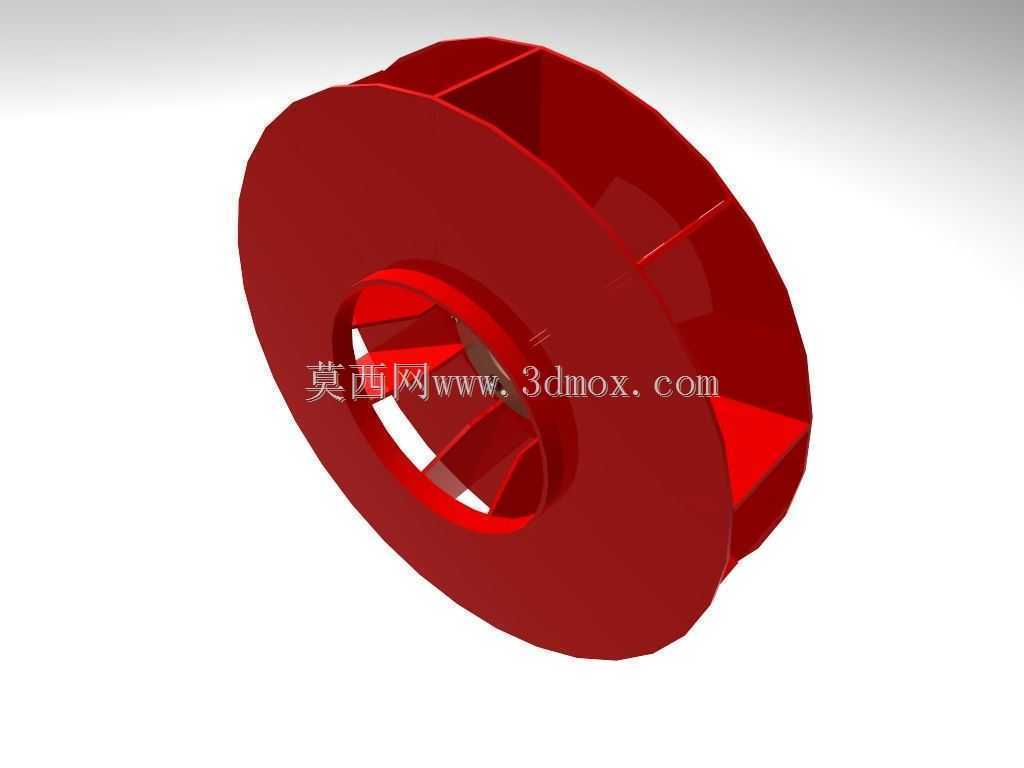

　　在工业通风、物料气力输送、车间除尘系统的实际选型与结构设计环节，径向叶片形式的风机转子一直是含尘介质工况下的核心过流部件，这类结构的设计逻辑完全围绕高磨蚀、高含杂介质的通过性展开，和常规后倾叶片风机的应用边界有明确区分。从结构本身来看，该转子采用轮盘与轮盖配合的闭式叶轮构型，所有叶片沿转子径向均匀排布，叶片型线无明显弯曲弧度，气流沿径向进入叶道后直接沿垂直于主轴的方向甩出，不存在弯曲叶道内的杂质卡滞、积灰死角问题，哪怕介质中混杂粒径1mm以下的金属切削碎屑、焊接烟尘颗粒、水泥粉尘、粮食输送过程中的细碎种皮杂质，都能顺畅通过叶道，不会因为叶片曲面的阻滞作用出现局部积灰，进而避免转子动平衡被破坏的常见故障。

　　设计这类转子的时候，首先要明确安装边界的约束：转子中心的轴孔需要和配套电机轴或者传动组的主轴做公差配合，通常选用H7/k6的过渡配合公差，轴孔上预留的键槽尺寸要匹配对应轴径的平键规格，保证扭矩传递过程中无打滑风险。轮盘的外径尺寸需要和风机机壳的蜗壳内壁预留均匀的径向间隙，间隙值一般控制在叶轮外径的千分之五到千分之八之间，间隙过大会导致气流回流降低风机效率，间隙过小则会因为转子运行过程中的微幅振动、热胀冷缩出现叶尖刮蹭机壳的问题。叶片和轮盘、轮盖的连接位置，在建模阶段就做了等半径的圆角过渡处理，一方面是减少焊接或者铸造过程中的应力集中，避免高速旋转下的焊缝开裂、铸件冷隔缺陷，另一方面也能减少气流在叶道进出口的局部涡流损失，提升运行稳定性。

　　从实际应用场景来说，这类径向叶片转子的风机，常被用在五金加工车间的焊烟除尘系统、木材加工车间的木屑抽吸输送、建材厂的水泥粉体输送、粮食加工线的谷壳气力输送环节，这些场景的共同特点是输送的气体中混杂大量固体颗粒，常规的前倾、后倾叶片叶轮在这类工况下运行，短则三五个月就会出现叶片磨穿、积灰失衡导致的振动超标问题，而径向直叶片的结构因为气流走向平顺，颗粒对叶片的冲刷角度更均匀，配合耐磨镀层或者耐磨衬板处理后，整体使用寿命能提升两倍以上。

　　建模过程中需要重点关注的细节，是所有叶片的排布角度一致性，单叶片的角度偏差不能超过0.5度，否则转子组装完成后初始动平衡量会超出许用值，后续动平衡校正需要去除的材料量过大，反而会破坏轮盘的结构强度。轮盖的中心进风口尺寸，要和风机的集风器出口尺寸做匹配，集风器要插入进风口一定深度，形成轴向的密封间隙，减少进风口处的气流泄漏。另外，转子的轴向定位尺寸需要严格核算，保证叶轮安装到位后，叶道的中心和蜗壳的流道中心对齐，避免出现气流偏载导致的轴向力过大，损坏配套的轴承组件。

　　很多刚接触风机设计的工程师容易忽略径向叶片转子的轴向力平衡问题，这类结构因为轮盘和轮盖两侧的气体压力分布不均，运行过程中会产生指向进风口侧的轴向力，所以在建模的时候就要在轮盘上预留平衡孔的位置，平衡孔的总面积一般取密封间隙面积的5到8倍，通过平衡孔将轮盘后侧的高压气体引流到进风口侧，平衡大部分轴向力，降低轴承的轴向载荷。叶片的厚度选择也要结合工况调整，输送磨蚀性强的颗粒介质时，叶片厚度要比普通通风工况厚2到3毫米，或者在叶片迎风面堆焊耐磨层，避免长期运行后叶片被磨薄导致强度不足。

　　从安装维护的角度来说，这类径向叶片转子的结构对称性好，后期做动平衡校正的时候，配重块可以直接焊接在轮盘的外缘或者后侧板上，不需要拆解叶轮就能完成现场动平衡处理，相比复杂曲面叶片的叶轮，维护难度低很多。另外，直叶片的加工工艺性更好，不管是采用钢板焊接成型还是铸钢一体铸造，成品的尺寸一致性更容易保证，批量生产的时候加工成本比曲面叶片低15%左右，也更适合非标定制场景下的快速改型，只需要调整叶片的高度、轮盘的外径就能适配不同风量、风压的参数需求，不需要重新做复杂的叶片曲面建模与刀路编程。
