方形带孔安装固定支撑座结构

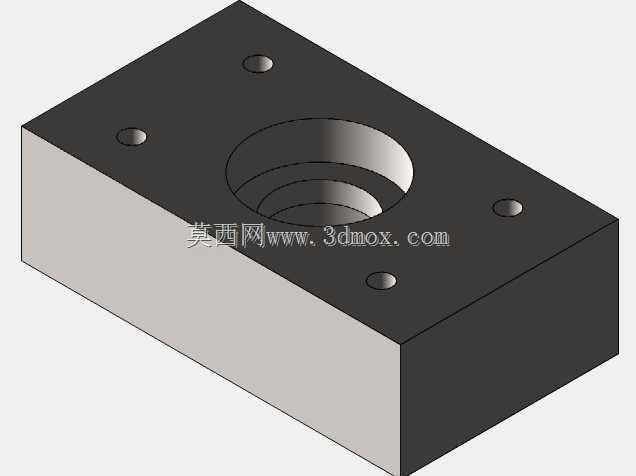

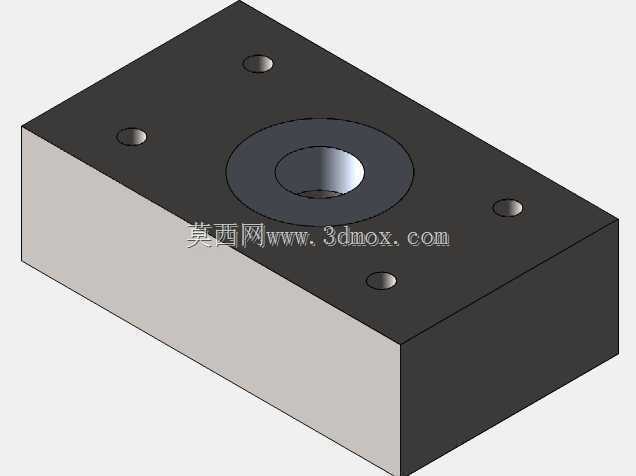

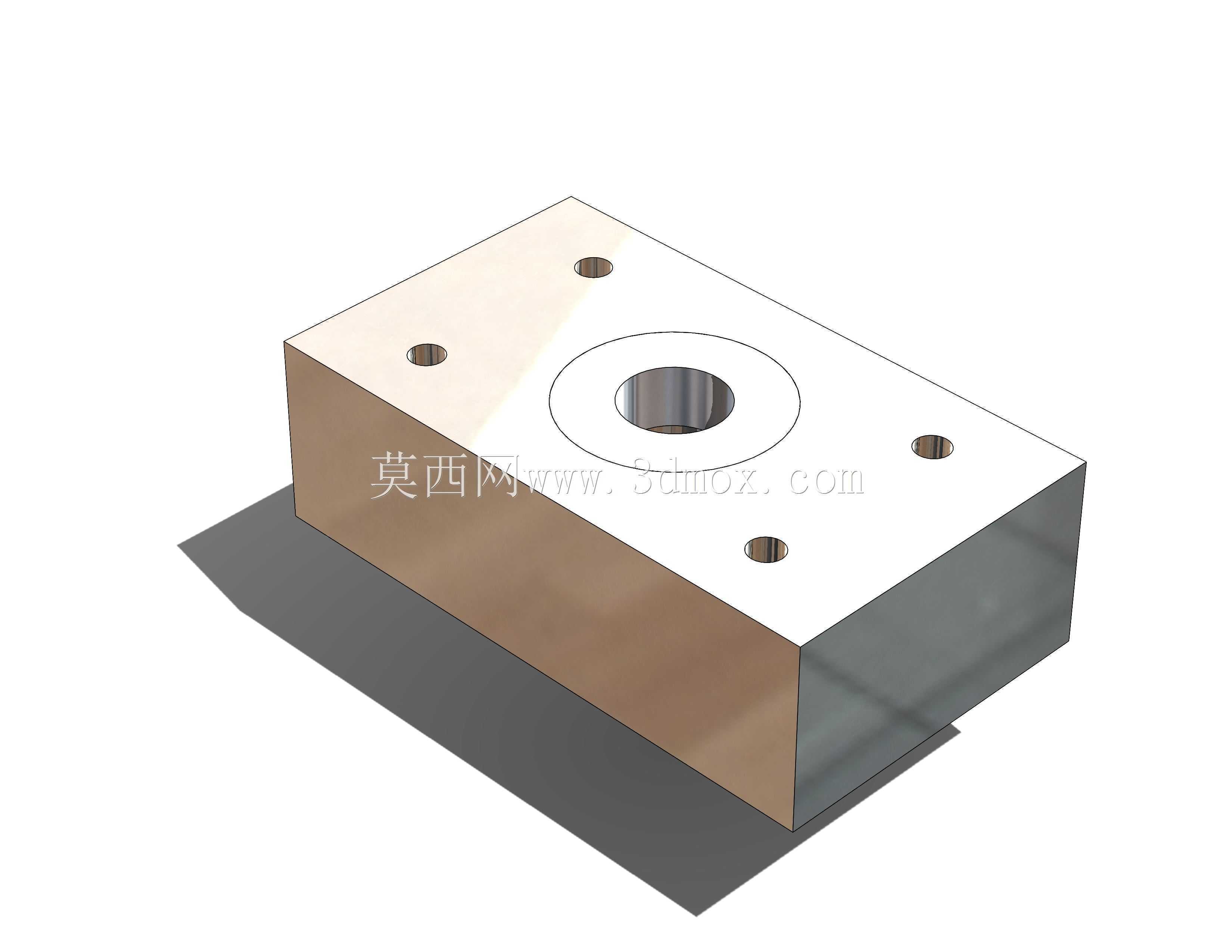

　　这类块状支撑固定件在轻工包装、物料输送类自动化产线里的应用占比不低，很多需要做顶升、限位、导向的工位都会用到这类一体式机加工座体，相比拼接式的固定结构，整块料加工出来的座体抗偏载能力更强，长期受往复载荷也不容易出现连接松动的问题。从结构上看，座体主体为规整长方体构型，顶面做了平整精加工处理，中心设置有贯通的阶梯安装孔，这个孔主要用来穿装导向轴、顶升杆或者定位销，孔的台阶面可以直接给配套的轴套、轴承提供轴向定位面，不需要额外加装定位挡圈，能减少装配时的零件数量。围绕中心孔均匀分布的四个小孔是安装固定孔，孔位做了沉头处理，装配时内六角螺栓可以完全沉入孔内，不会突出顶面干涉其他配套零件的运动，四个孔的孔距公差控制在合理范围，能和下方安装基板的预制孔位精准匹配，降低现场装配的调整难度。

　　设计这类零件的时候，首先要考虑的是安装边界的适配性，37x69x120的外形尺寸属于中小型安装座，刚好适配多数窄幅输送线、小型顶升机构的安装空间，不会因为座体体积过大挤占周边气动元件、检测传感器的布置位置，也不会因为尺寸过小导致支撑刚度不足。座体的侧面没有做多余的减重槽，一方面是因为这类零件通常采用45号钢或者铝合金整块铣削加工，保留完整侧壁能提升整体的抗扭刚度，当中心孔内穿装的杆件承受侧向力的时候，座体不会出现微变形导致杆件卡滞；另一方面规整的侧面也方便安装磁性开关、行程触发片这类附属检测元件，不需要额外做安装支架。

　　实际使用场景里，这类座体常作为小型顶升机构的固定基座，下方可以直接安装微型气缸或者电动推杆，推杆从中心孔穿过，顶面连接承载托块，用来实现纸盒、小型工件的短距离顶升移位，也可以作为导向轴的端部固定座，穿装直线轴承后给往复运动的导杆提供稳定支撑，在一些工装夹具里，还能作为定位基准块，通过中心孔的定位销给工件提供精准的定位基准。设计过程中需要注意中心孔的同轴度要求，如果孔的轴线和座体底面垂直度偏差过大，会导致穿装的杆件运动时出现别劲的情况，加速配套轴套的磨损，因此加工时通常一次装夹完成底面和中心孔的加工，保证形位公差符合使用要求。另外四个安装孔的位置要避开中心孔的壁厚区域，防止螺栓拧紧时造成中心孔变形，影响内部杆件的运动顺畅度，座体的棱边都做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装时起到导向作用，方便座体快速卡入安装位。这类一体式固定座的维护成本很低，正常使用工况下只需要定期给中心孔内的运动部件加注润滑脂，不需要频繁拆解更换，相比焊接式的固定结构，机加工的座体尺寸一致性更好，批量更换时不需要重新调整安装位置，能大幅减少设备维护的停机时间。
