镂空陀飞轮机械腕表结构三维设计

　　做精密计时类产品结构设计时，这类陀飞轮腕表的三维建模需要兼顾外观质感与内部传动逻辑的还原，不能只做表皮的曲面造型。从实际应用场景来看，该模型可用于腕表产品的外观方案评审、内部传动结构的干涉校验，也能作为精密机械传动教学的演示载体，帮助结构从业者理解微型齿轮传动、陀飞轮调速机构的布局逻辑。

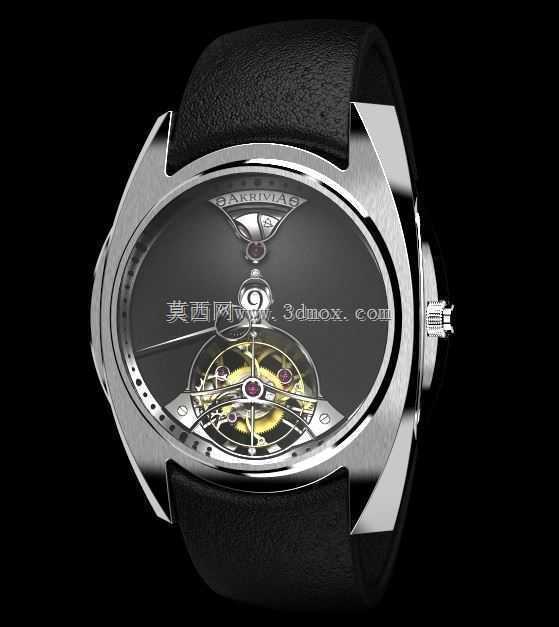

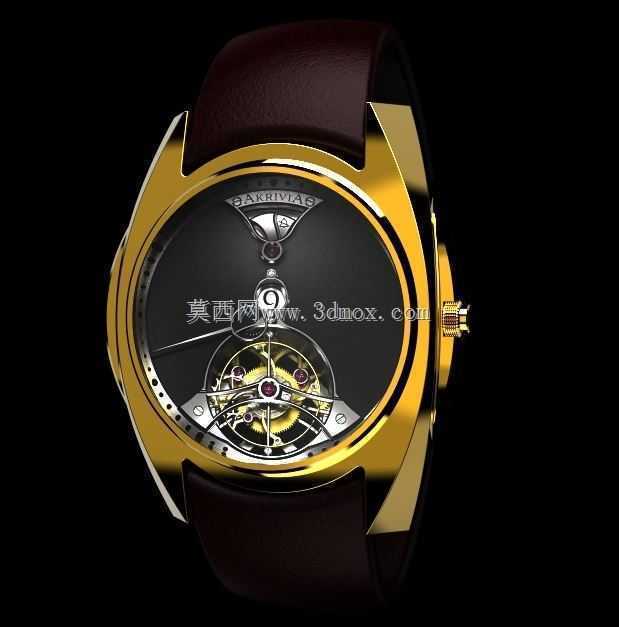

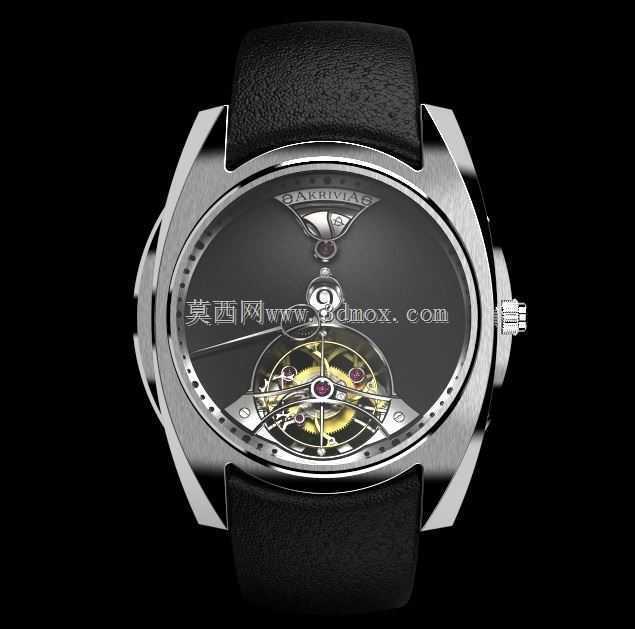

　　从功能特性上拆解，这款腕表采用偏心陀飞轮布局，将调速机构设置在表盘下半区做镂空展示，上半区预留动力显示模块，既满足机械表走时精度的调校需求，也通过镂空结构呈现机械传动的工艺美感。表壳采用枕形异形曲面设计，区别于常规圆形腕表的轮廓，侧边设置的表冠与计时按键需要做防水结构的预留，建模时要把控按键与表壳的配合间隙，日常佩戴场景下要避免按键卡滞、缝隙进灰的问题。皮质表带与表耳的连接位置做了快拆结构的预留，安装时表耳的间距控制在22mm标准尺寸，适配通用规格的替换表带，表耳的弧度贴合手腕轮廓，佩戴时不会出现硌手的问题。

　　设计思路上，首先要确定内部机芯的安装边界，陀飞轮机构的整体直径控制在13mm以内，才能在42mm外径的表壳内预留足够的表圈壁厚，保证表壳的结构强度，日常佩戴磕碰时不会直接挤压内部机芯零件。表盘的刻度圈采用下沉式设计，与表镜之间预留0.8mm的安全间隙，避免表镜受外力挤压时刮花刻度表面。指针的转动范围要做运动仿真校验，时针、分针与陀飞轮外框的最小间隙控制在0.15mm以上，避免走时过程中出现指针刮蹭的问题。表镜采用蓝宝石玻璃的安装槽设计，槽内预留防水胶圈的安装位，胶圈压缩量控制在0.2mm，既满足日常防水的密封要求，也不会因为压缩量过大导致表镜装配时受力开裂。

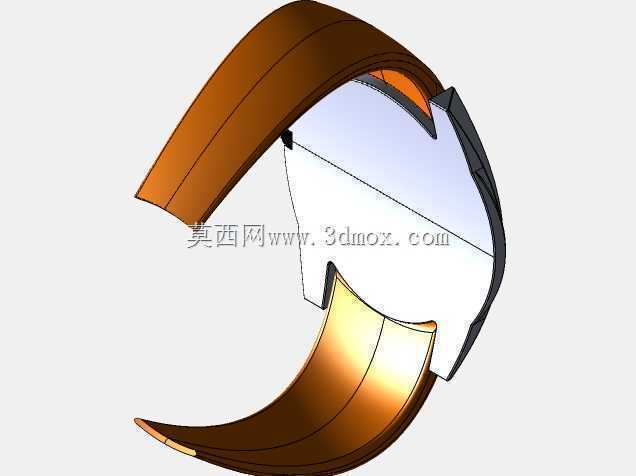

　　后盖采用透底设计，建模时要预留后盖螺纹的配合长度，螺纹旋合长度不小于3mm，保证后盖连接的可靠性，同时透底玻璃的安装位同样做密封胶圈的结构设计。内部机芯的固定桩位要与表壳内侧的定位柱一一对应，装配时机芯不会在表壳内出现窜动，抗震性能满足日常佩戴的跌落要求。皮质表带的建模要还原皮革的弯折特性，与表耳连接的生耳孔位置做倒角处理，避免生耳装配时刮伤表带皮质，表带的厚度控制在4mm，佩戴时弯折贴合手腕弧度，不会出现过硬硌手的问题。

　　做这类精密微型机械结构建模时，要特别注意小尺寸零件的公差配合，比如陀飞轮内部的传动齿轮，齿侧间隙要控制在0.01mm级别，既保证齿轮传动的顺滑度，也不会因为间隙过大出现走时误差。表壳的外观曲面要做曲率连续检查，抛光处理后不会出现曲面棱线不顺的问题，侧边的防滑纹理深度控制在0.3mm，既保证拧动表冠时的摩擦力，也不会因为纹理过深积累污垢。整体模型的装配层级按照实际腕表的装配顺序划分，从表壳主体、机芯固定、表盘装配、指针安装、表镜密封到表带连接，每个部件的安装路径都做干涉检查，模拟实际生产的装配流程，避免出现设计上无法装配的结构问题。
