汽车遥控钥匙外观结构三维设计

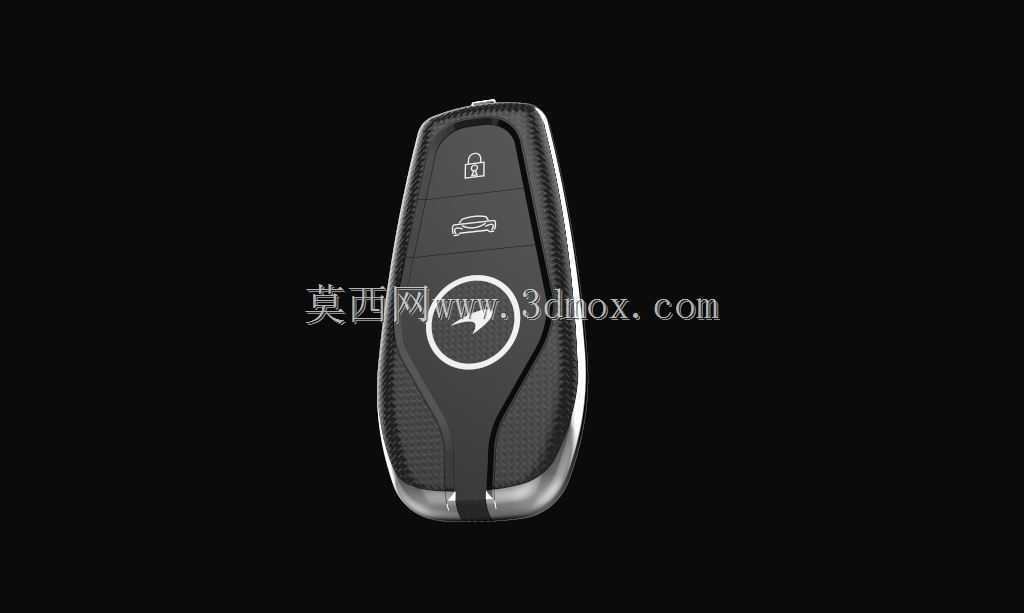

　　在日常车辆使用场景中，遥控钥匙是用户与车辆交互最频繁的手持部件，其结构设计既要满足无线信号传输的稳定性要求，也要兼顾手持握持的人体工学适配，同时还要应对日常携带过程中的跌落、摩擦、汗液腐蚀等复杂工况。这款遥控钥匙的三维结构设计，首先围绕手持操作的核心需求展开，整体轮廓采用流线型收腰设计，边缘做了连续的圆弧过渡处理，握持时贴合手掌虎口与指腹的自然曲面，长时间持握不会产生硌手的棱角压迫感，按键区域的布局完全贴合拇指的自然活动范围，三个功能按键沿钥匙长轴方向依次排布，分别对应锁止、解锁、后备箱开启功能，按键表面做了内凹的弧度处理，盲操作时可以通过触感快速区分不同功能按键，无需视线聚焦即可完成操作，适配驾驶过程中快速操作的使用需求。

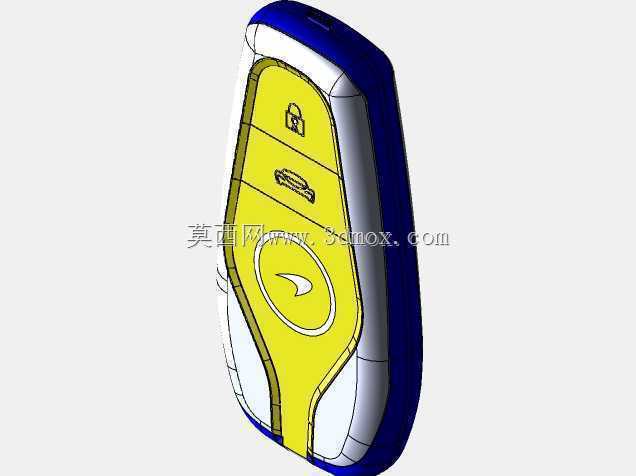

　　从结构分层来看，该钥匙采用上下壳扣合的装配结构，上壳为外观装饰面，表面做了仿碳纤维纹理的肌理处理，边缘搭配亮面镀铬装饰条，既提升了外观的质感层次，也能在日常磕碰中起到缓冲防护的作用，避免外壳直接受力开裂；下壳为电池仓与电路板安装基体，预留了标准纽扣电池的安装腔体，电池盖采用卡扣式固定结构，无需额外螺丝即可完成电池更换，同时在卡扣配合位置设计了0.2mm的密封胶条安装槽，装配后可以达到日常防泼溅的防护等级，避免雨天携带或者意外泼洒液体时，内部电路板出现短路故障。内部电路板的安装位置做了定位柱与限位筋设计，电路板装配时可以直接卡入限位结构，不需要额外打胶固定，既提升了装配效率，也方便后期维修拆解。

　　信号传输方面，钥匙内部的射频天线布置在钥匙上端远离金属装饰件的位置，避免金属结构对无线信号产生屏蔽，保证在空旷场地15米范围内可以稳定触发车辆的锁止与解锁功能，天线周围的壳体壁厚做了均匀化处理，壁厚控制在1.8mm，既保证壳体的结构强度，也不会因为壁厚过厚影响信号穿透效率。按键下方的导电胶采用一体化成型结构，每个按键对应独立的导电触点，按键行程设计为0.8mm，按压力度控制在2.5N左右，按压时带有清晰的段落反馈，避免出现按键虚位或者按压力度过大导致的操作疲劳。

　　钥匙的侧面预留了机械钥匙的收纳滑槽，机械钥匙可以完全滑入钥匙主体内部，通过侧面的锁止卡扣固定，需要使用时拨动卡扣即可弹出机械钥匙，应对车辆遥控没电时的应急开门需求，滑槽内部做了导向筋设计，机械钥匙抽拉过程顺滑无卡顿，配合间隙控制在0.1mm以内，不会出现晃动异响的问题。钥匙的整体长度控制在75mm，最大宽度32mm，厚度14mm，整体尺寸适配常规的钥匙扣挂载需求，上端预留了标准的钥匙挂孔，挂孔位置做了局部加厚处理，挂载时可以承受50N的拉力不出现断裂，满足日常挂在腰挂钥匙扣上的承载需求。

　　从材料选型的适配设计来看，外壳主体采用ABS+PC混合材料，兼顾ABS的易加工流动性与PC的抗冲击性能，表面纹理处理时可以保证纹理的均匀一致性，跌落测试中从1.2米高度自由跌落到水泥地面，外壳不会出现开裂或者卡扣松脱的问题；按键区域采用软质TPE材料包覆，与硬胶外壳采用双色注塑工艺成型，结合面不会出现脱胶分层的问题，长期按压后按键表面不会出现掉漆或者磨损发白的情况。装饰镀铬条采用ABS材料表面真空镀工艺处理，镀层厚度控制在0.03mm，既保证金属光泽的质感，也不会因为镀层过厚影响装配尺寸精度。

　　在结构可靠性设计上，上下壳的扣合位置设计了一周的止口结构，止口配合深度1.2mm，配合间隙0.05mm，装配后上下壳的错位量控制在0.1mm以内，外观面不会出现明显的拼接缝隙，同时止口结构可以提升壳体的整体刚性，承受侧向挤压时不会出现壳体张开的问题。内部电池仓的接触弹片采用铍铜材料，表面做镀金处理，长期使用不会出现氧化接触不良的问题，弹片的预紧力设计合理，电池安装后不会因为日常晃动出现接触断电的情况。整个模型的结构设计完全遵循量产开模的工艺要求，所有外观面的脱模斜度控制在1.5度以上，内部筋位的脱模斜度不小于0.5度，没有出现倒扣结构无法脱模的问题，筋位厚度控制在壳体壁厚的0.6倍，避免注塑成型时出现表面缩痕，影响外观质量。
