卡布奇诺胶囊咖啡机外观结构设计

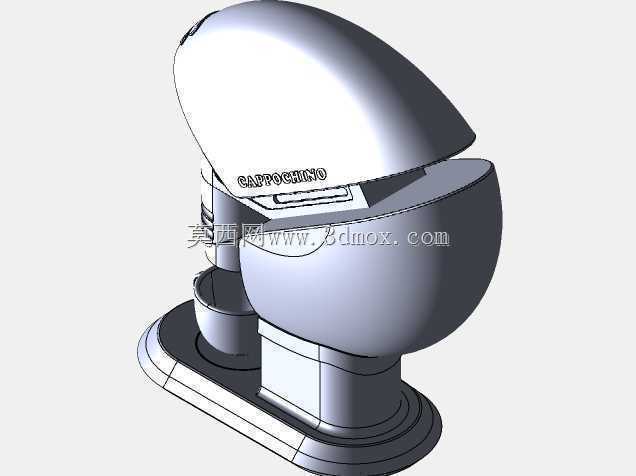

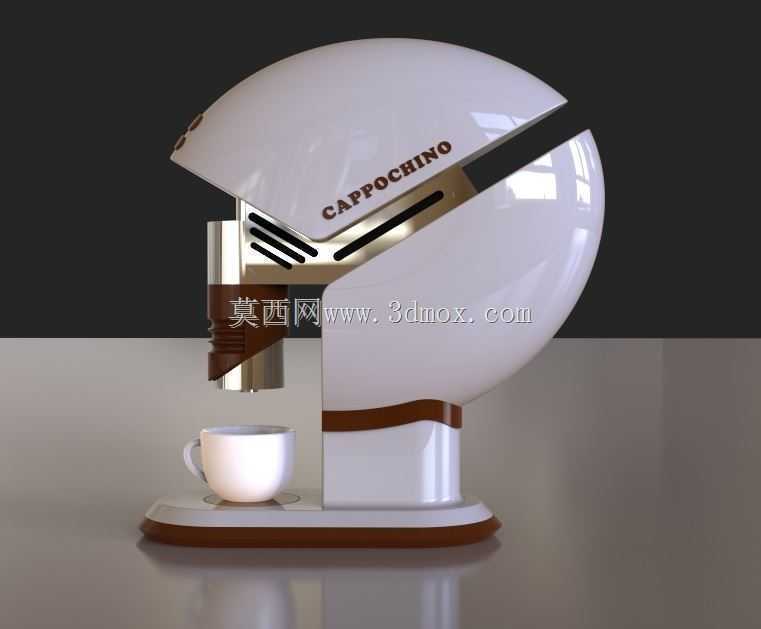

　　这款胶囊式卡布奇诺咖啡机的三维结构设计，首先要匹配家用台面、小型办公茶水间的摆放场景，整机采用蛋形一体化曲面外壳，底部设置带防滑胶垫的承托底座，底座前端预留咖啡杯放置位，放置常规80-150ml容量的意式浓缩杯、卡布奇诺杯时，杯口正对萃取头出液口，不会出现液体喷溅外溢的情况。设备的核心功能分区沿竖直方向排布，最上方为胶囊仓开启结构，采用斜切式上盖设计，上盖翻开角度预留足够手部操作空间，更换胶囊时无需大幅度抬臂，符合日常操作的人机工程学要求；中部为萃取核心模块，内置高压水路加热组件，可在短时间内将水加热至萃取咖啡所需的恒定温度，配合高压泵体实现稳定的意式萃取压力，同时该区域集成蒸汽输出结构，可完成牛奶打泡工序，满足卡布奇诺制作的奶泡需求；下部为杯托区域，杯托表面设置可拆卸的沥水板，洒落的咖啡液、冷凝水可通过沥水孔流入下方接水盘，接水盘采用抽拉式结构，日常清理时无需挪动整机即可抽出倾倒清洗。

　　从设计思路层面，整机外壳采用大曲率光滑曲面，没有外露的螺丝孔与拼接缝隙，一方面减少日常使用中积灰的卫生死角，擦拭清洁时可直接沿曲面一次性擦过，没有清洁盲区；另一方面蛋形结构的受力分布更均匀，外壳采用食品接触级的工程塑料材质，壁厚控制在2.5-3mm区间，既保证外壳结构强度，日常轻微磕碰不会出现开裂变形，又能控制整机自重，方便用户挪动位置。设备的操作按键集成在上盖前端的斜切面上，用户站在设备正前方时视线自然下垂即可看清按键标识，无需弯腰或俯身操作，按键采用轻触式结构，按压行程短，反馈清晰，避免机械按键长期使用出现卡滞的问题。

　　安装边界方面，整机底部的投影轮廓为类椭圆形，长轴尺寸控制在280mm以内，短轴尺寸控制在220mm以内，摆放时仅需占用台面不到一张A4纸的面积，对小户型厨房、紧凑式办公茶水间的适配性更强；设备背部的电源线出口设置在底座靠后位置，电源线预留1.2m长度，摆放时可根据墙面插座位置调整走线方向，背部与墙面预留30mm以上的散热间隙即可，无需预留过大的后部操作空间。水路结构采用内置可拆卸水箱设计，水箱设置在设备背部，容量为1.2L，可满足连续制作6-8杯咖啡的用水需求，水箱加水时可直接从背部向上抽出，无需挪动整机位置，水箱与机身的连接位置设置硅胶密封结构，安装到位后不会出现漏水渗水问题。

　　结构细节上，萃取头的升降结构采用隐藏式导轨设计，闭合上盖时萃取头自动下压贴合胶囊，密封胶圈完全包裹胶囊边缘，萃取过程中不会出现压力泄漏、咖啡液从胶囊边缘渗出的问题；奶泡输出管采用可小角度调整的结构，制作奶泡时可将出泡口对准奶杯中心，不用时可将管路复位贴紧机身，避免突出的管路磕碰损坏。整机的重心集中在下部底座区域，底座内置配重块，即使在上盖完全翻开的状态下，整机也不会出现前倾翻倒的问题，日常使用的稳定性更强。所有与水、咖啡接触的零部件均采用快拆结构设计，包括萃取腔、接水盘、沥水板、奶泡管路，均可无工具拆卸，方便定期深度清洁，避免长期使用出现咖啡渍残留、水垢堆积的问题，符合食品接触类电器的卫生设计要求。
