台式即热净水饮水一体化设备结构设计

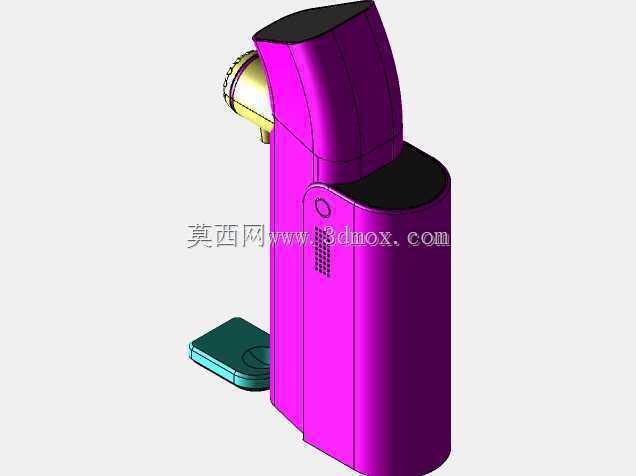

　　这款台式净水饮水设备的三维结构设计，核心围绕家用、小型办公场景的台面使用需求展开，区别于传统厨下式净水设备需要预埋管路、搭配独立龙头的安装限制，整机采用一体化集成设计，所有功能模块全部整合在单台机体内部，无需额外布设进水、排水管路，仅需接通电源即可完成部署，适配租房群体、小型办公区、茶水间等无法进行管路改造的使用场景。

　　从功能架构来看，整机分为原水储存、过滤净化、即时加热、出水控制四个核心模块，原水箱设置在机体后侧区域，采用独立可拆卸结构，方便用户定期取出清洗，避免长期储水滋生杂菌，水箱与机体的连接位置设置了防漏密封结构，拆卸时自动封闭水路，不会出现 residual 水渗漏的问题。过滤模块采用紧凑型复合滤芯设计，将PP棉、活性炭、超滤膜等多级过滤介质整合在单支滤芯内部，大幅压缩了过滤单元的占用空间，滤芯更换采用快拆结构，无需借助额外工具，用户对准卡位旋转即可完成拆装，降低后期维护的操作门槛。加热模块摒弃了传统储水式热胆的结构，采用厚膜即热设计，水流经过加热流道时即可瞬间升温到设定温度，无需提前储水预热，也避免了千滚水的问题，加热功率根据台面用电场景做了适配，常规家用10A插座即可承载，无需改造供电线路。

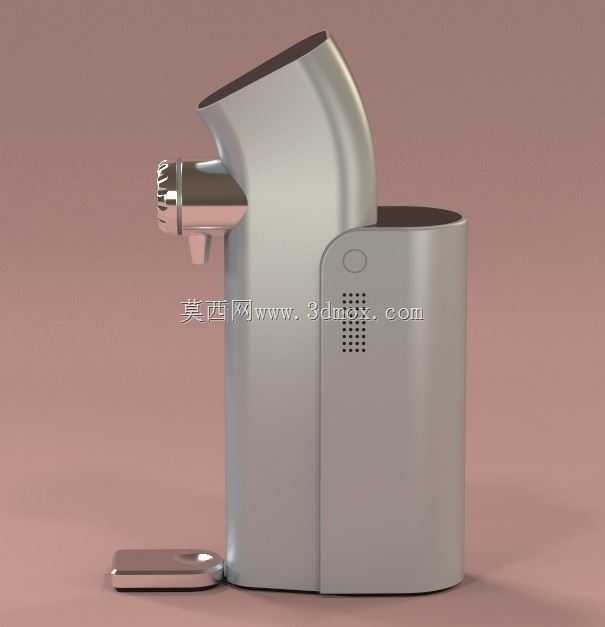

　　外形设计上，整机采用流线型弧面过渡，主体外壳分为前后两个装配模块，前侧壳体集成了出水嘴、接水区域，后侧壳体覆盖原水箱与滤芯仓，所有拼接缝都设置在非视觉主面，正面外观整体性更强。出水嘴采用金属材质，做了圆弧收边处理，出水角度向下倾斜15度，适配常规高度的水杯、马克杯接水需求，接水托盘采用可拆卸设计，表面设置防滑纹理，承接接水时洒落的少量水渍，可直接取出冲洗。机体侧面设置了密集的通风格栅，为内部加热模块、控制电路板提供散热通道，格栅开孔做了向内倾斜的挡水结构，避免外部溅水进入机体内部引发电路故障。

　　安装边界方面，整机底面尺寸控制在常规台面的可容纳范围内，放置时距离墙面预留50mm以上的散热空间即可，无需额外固定结构，依靠底部的防滑胶垫即可稳定放置在玻璃、石材、木质等各类材质的台面上，不会出现滑动移位的问题。水路设计上所有内部管路都采用快插接头连接，装配时无需打胶密封，后期维护拆解也更便捷，管路走向沿机体内部的加强筋排布，通过线卡固定，避免运输、使用过程中管路晃动与其他部件产生摩擦磨损。控制模块集成在机体顶部的倾斜操作面，用户站立操作时无需弯腰即可看清按键标识，操作逻辑简化为温度选择、出水控制两个核心功能，没有冗余的复杂设置，适配全年龄段用户的使用习惯。

　　从结构强度角度，机体内部设置了整体式塑料骨架，所有核心功能部件都固定在骨架上，外壳仅做外观防护，装配时先将骨架上的所有功能模块组装调试完成，再扣合前后外壳，生产装配效率更高，也能避免外壳受力时挤压内部水路、电路部件。整机的重心设置在靠近底面的位置，水箱满水状态下也不会出现头重脚轻的倾倒风险，接水时即使倚靠机体也不会出现侧翻问题。出水嘴的位置做了防烫设计，金属出水嘴外侧包裹一层隔热塑料，用户即使误触也不会被高温出水嘴烫伤，加热模块的外层也包裹了隔热保温层，一方面减少热量损耗提升加热效率，另一方面避免外壳温度过高，用户接触机体时不会有烫手感。
