流线型便携香水瓶外观结构设计方案

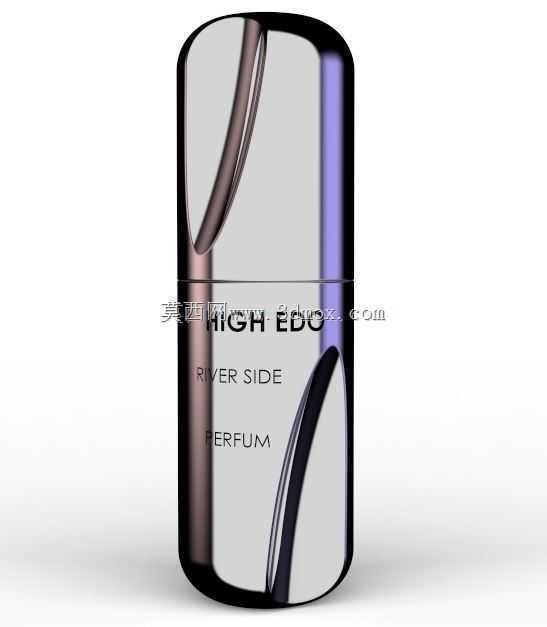

　　这款香水瓶的三维结构设计，核心围绕日化美妆产品的终端陈列与随身使用场景展开，日常应用覆盖线下美妆专柜陈列、消费者随身包袋携带、旅行分装使用等多个实际场景，设计过程中需要同时平衡外观辨识度、握持手感、内部储液空间利用率与生产装配可行性。从实际使用功能来看，瓶体需要满足密封防漏、单手可握持、开合操作顺畅的基础要求，同时作为美妆类产品，外观的视觉记忆点是设计中需要重点考量的部分，区别于常规圆柱、方柱形香水瓶的单调造型，这款设计采用了非对称曲面分割的造型思路，瓶身主体做了大弧度的圆角过渡，避免尖锐棱角在随身携行时剐蹭包袋内的其他物品，同时曲面分割形成的视觉层次，能够在终端货架上快速从同质化的香水产品中凸显出来。设计过程中，

　　首先确定了瓶身的握持边界，整体外轮廓的最大截面尺寸控制在成年人手掌可完全包覆的范围内，单手握持时手指能够自然贴合瓶身的曲面凹陷区域，不会出现打滑脱手的问题。瓶身的分割线设计并非单纯的装饰线条，而是对应了上下壳体的装配拼合位置，拼合面做了错位止口结构，配合内部的密封胶圈安装位，能够有效避免香液挥发与渗漏，即使在包袋内受到挤压、倒置的情况下，也能保证密封可靠性。瓶身正面的标识区域做了微凹的平面处理，避免丝印或者烫印标识时因为曲面弧度太大导致标识变形、脱落，同时这个平面区域也能作为生产过程中的定位基准面，方便注塑成型时的模具定位、后续表面处理工序的工装装夹。考虑到香水类产品的表面处理需求，外曲面的曲率变化做了连续顺滑处理，

　　没有曲率突变的区域，后续做电镀、UV喷涂、真空镀膜等表面工艺时，不会出现积漆、镀层不均、反光杂乱的问题，能够保证量产时外观质感的一致性。内部储液腔的设计在贴合外曲面造型的基础上，尽可能压缩了壳体壁厚的冗余空间，在保证壳体结构强度的前提下最大化储液容积，同时储液腔的底部做了微斜的导流面，能够让瓶内剩余香液尽可能向吸液管位置汇聚，减少香液残留浪费。瓶盖与瓶身的配合位置做了隐藏式的卡扣结构，没有外露的卡扣缝隙，保证外观整体性的同时，开合的阻尼感控制在合适区间，既不会因为太松导致瓶盖意外脱落，也不会因为太紧导致单手开合困难。瓶身的侧边装饰条采用了嵌装结构，在三维建模阶段就预留了嵌装的定位槽与过盈配合量，装配时不需要额外粘接剂，

　　依靠结构过盈就能固定装饰条，同时装饰条的曲面与瓶身主体曲面做了G2连续处理，装配后不会出现台阶、断差，握持时也不会有硌手的触感。从安装边界来看，瓶体整体高度控制在常规随身化妆包的容纳尺寸范围内，最大外径不会占用过多包内空间，底部做了小面积的平面支撑区，能够平稳放置在梳妆台、洗手台等平面上，不会因为瓶身是曲面造型就出现放置不稳、容易倾倒的问题。建模过程中所有曲面都做了加厚前的曲率检查，避免出现曲面褶皱、法向不一致的问题，保证后续壳体加厚、拔模分析时能够顺利生成可用于开模的实体结构，拔模角度统一控制在满足注塑生产要求的范围内，避免量产时出现粘模、脱模拉伤的问题。同时针对不同材质的搭配需求，结构上预留了透明视窗的安装位，如果需要做可视液位的款式，只需要更换对应位置的壳体零件，不需要改动整体瓶身结构，能够快速衍生出不同定位的产品线，减少后续衍生设计的重复工作量。
