男士香水瓶及外包装盒结构设计

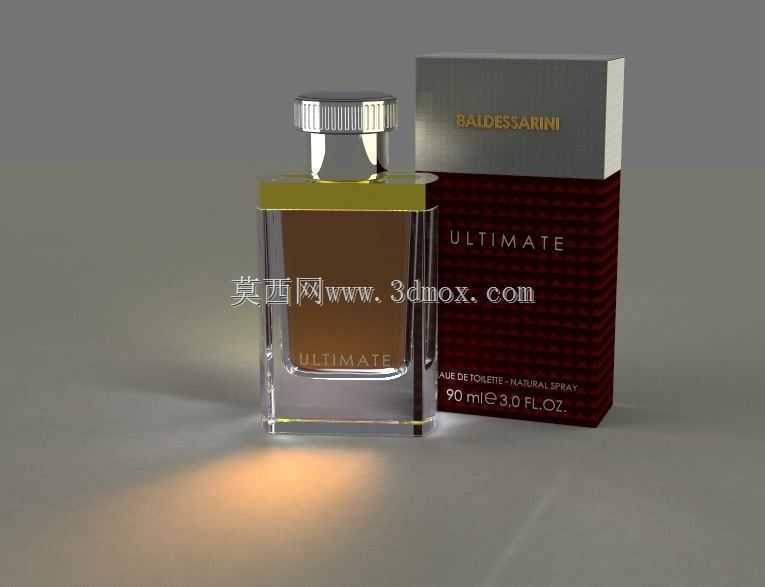

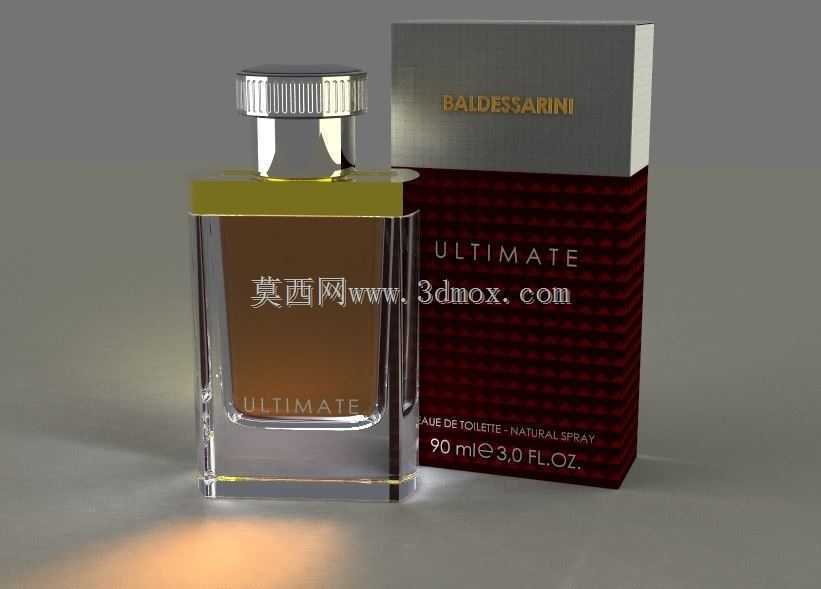

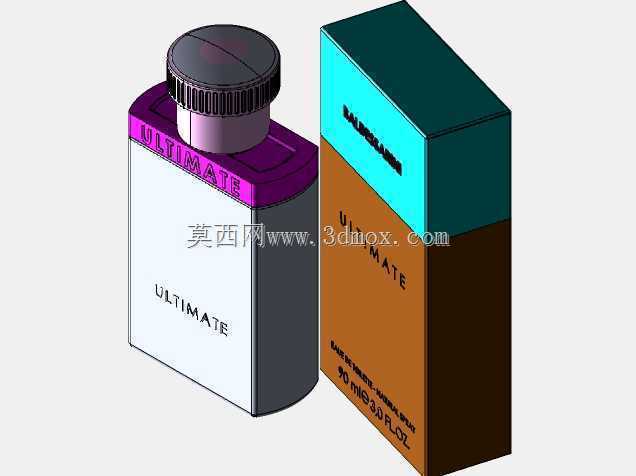

　　这套三维结构覆盖香水瓶本体与配套外包装盒两个核心部分，建模过程中优先还原日化包装类产品的实际落地需求，先从瓶身的功能边界入手梳理结构逻辑。香水瓶作为直接接触内容物的核心部件，首先要满足密封防渗漏的基础要求，瓶身主体采用透明硬质玻璃材质的结构设计，瓶身侧壁做了均匀的壁厚处理，既保证玻璃成型过程中的料流均匀性，避免出现厚薄差导致的应力开裂问题，也能控制整体瓶重，适配90ml容量的内容物装载需求，瓶身内部的储液腔做了顺滑的圆角过渡，没有突兀的直角结构，减少内容物残留的同时，也降低玻璃吹制过程中的成型缺陷概率。瓶肩位置设计了金属质感的装饰圈结构，这个部件一方面承担视觉装饰作用，衔接透明瓶身与顶部泵头组件，另一方面也作为泵头安装的定位基准，

　　装饰圈与瓶肩的配合面做了0.15mm的过盈配合量，配合专用粘接胶层实现固定，避免长期使用过程中出现装饰圈移位、脱落的问题。顶部的泵头组件是整个香水瓶的功能核心，建模时拆分了按压头、泵芯腔体、吸液管、锁紧螺纹环几个独立子部件，锁紧螺纹环与瓶口的螺纹配合采用日化包装通用的细牙螺纹规格，螺距1.5mm，配合密封硅胶垫实现瓶口的静密封，按压头的按压行程设计为8mm，匹配常规香水喷雾泵的泵芯输出量，保证每次按压的喷出量稳定在0.12-0.15ml区间，符合男士香水的日常使用习惯，吸液管长度延伸至瓶底内凹的最低点位置，管端做了45度斜切处理，避免瓶底平面与吸液管端面贴合导致的吸液不畅问题，保证瓶内内容物能够被充分抽取，减少残留浪费。

　　配套的外包装盒采用天地盖结构设计，盒体分为上下两个独立部分，下盒为容纳瓶身的主体腔体，内部做了与香水瓶外形匹配的内托定位结构，内托轮廓完全贴合瓶身与泵头的外曲面，预留0.2mm的装配间隙，既方便产品装入，也能在运输过程中限制瓶身的窜动，避免玻璃部件与硬纸盒碰撞出现碎裂、刮花的问题。盒体外表面做了分区的视觉结构设计，上半部分为银灰色哑光质感的面纸区域，印刷品牌标识，下半部分为暗红色纹理区域，印刷产品名称与容量参数，两个区域的分界位置做了精准的对齐结构，保证盒体成型后面纸拼接位置没有错位、露白的问题。盒体的纸板厚度选用2.5mm的灰板材料，折合位置做了压线处理，压线深度控制为纸板厚度的二分之一，保证折合过程中纸板不会出现断裂、

　　爆线的问题，同时盒体组装后各个棱边的直角偏差控制在0.5mm以内，保证外观的规整度。从实际应用场景来看，这套结构既可以作为日化产品包装开发阶段的结构验证模型，用于核对瓶身与包装盒的装配干涉问题，也可以作为包装设计从业者的结构参考案例，梳理玻璃容器与纸质包装盒配合的尺寸边界。建模过程中所有配合面的尺寸公差都按照日化包装行业的通用标准设定，比如瓶身的外径尺寸公差控制在±0.2mm，包装盒内托的尺寸公差控制在±0.3mm，保证各个部件组装后不会出现过松或者过紧的问题。瓶身底部做了内凹的底脚结构，三个底脚的平面度控制在0.1mm以内，保证香水瓶放置在平面上时不会出现晃动、倾斜的问题，底脚位置还预留了喷码区域，方便生产过程中打印生产批次、保质期等标识信息。泵头的按压头侧面做了细密的滚花结构，增加手指按压时的摩擦力，避免使用过程中出现打滑的问题，滚花的齿距设计为0.8mm，齿深0.2mm，既保证足够的摩擦力，也不会因为齿形过于尖锐影响使用触感。包装盒的盖合位置做了1mm的止口结构，上盖与下盒扣合后，止口面完全贴合，避免盖合后出现上下盒错位、缝隙不均匀的问题，同时止口结构也能提升盒体的整体结构强度，减少运输堆压过程中盒体出现变形的概率。
