爱茉莉焕活面霜包装瓶精细三维结构

　　这款面霜包装瓶的三维建模工作，最初是承接美妆包材打样前的结构验证需求开展的，日常对接的不少美妆品牌供应链端，在开模前都需要高精度的三维模型做结构干涉检查、灌装线适配模拟，以及终端陈列的视觉效果预演，避免直接开模造成的成本损耗。从实际应用场景来看，该类包装瓶主要适配高端抗老面霜类产品，既要满足内容物的密封存储要求，也要匹配品牌高端线的视觉质感，同时还要兼容自动化灌装线的上料、旋盖、贴标全工序动作，不能只追求外观好看忽略生产端的适配性。

　　建模过程中首先拆解了瓶身的结构组成，分为外盖、内塞、玻璃瓶体三个核心部件，瓶身采用厚壁透明玻璃材质设计，侧壁做了渐变的曲面收腰处理，靠近底部的位置做了内凹的承托结构，既可以提升玻璃容器的抗冲击性能，避免日常摆放时底部边缘磕碰崩边，也能让灌装后的膏体在视觉上呈现更饱满的质感。瓶身的壁厚控制在3.2mm，这个厚度是经过多次模拟验证的，既可以保证玻璃吹制过程中的成型良品率，不会因为壁厚不均出现冷纹、气泡等缺陷，也能控制整体包装的重量，避免单瓶过重提升运输成本，同时拿取时的坠手感刚好匹配高端产品线的定位。

　　外盖采用ABS材质做黑色哑光表面处理，盖体内部做了三段式的螺纹结构，和瓶口的外螺纹配合时，旋合扭矩控制在0.8-1.2N·m区间，既可以保证消费者日常开合的手感顺畅，不会出现滑牙或者过紧难以拧开的问题，也能配合内塞的硅胶密封圈实现可靠密封，避免内容物的活性成分挥发，同时防止运输过程中出现漏液问题。盖顶做了微弧的凸起处理，边缘做了R0.5的圆角过渡，没有尖锐的棱角，一方面是避免注塑成型时出现应力集中导致的盖体变形，另一方面也能提升消费者手持开合时的触感，不会硌手。

　　内塞采用食品级PP材质搭配一圈硅胶密封圈，塞体和瓶口内壁的配合过盈量控制在0.15mm，这个数值是经过反复调整的，过盈量太大灌装后塞体压装难度高，自动化产线上容易出现压装不到位的问题，过盈量太小则密封性能不足，膏体接触空气后容易氧化变质。塞体中间预留了直径18mm的取料口，刚好适配品牌配套的挖勺尺寸，消费者日常取用膏体时不会让过多内容物暴露在空气中，也不会出现膏体挂壁残留过多的问题。

　　从安装边界和产线适配的角度来看，瓶身整体最大外径为68mm，总高度（含盖）为72mm，这个尺寸刚好适配市面上主流的全自动面霜灌装线的定位工装，瓶身底部的定位槽直径为62mm，和产线的定位凸台配合间隙控制在0.3mm，上料时可以快速定位，不会出现偏斜导致灌装头碰伤瓶身的问题。旋盖工位的夹爪适配位置选在瓶身肩部的平直段，该位置的壁厚均匀，夹持力控制在15N时不会出现瓶身变形或者夹痕，满足自动化生产的节拍要求。

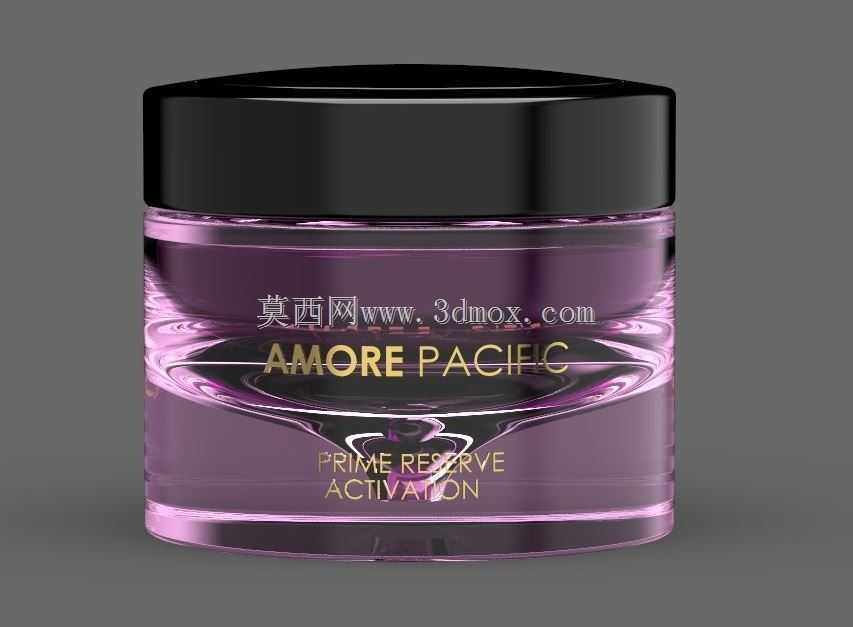

　　建模时对曲面的连续性做了严格控制，瓶身所有可见曲面都达到G2连续，渲染时可以真实还原玻璃材质的折射、反射效果，品牌方可以直接用该模型做电商详情页的渲染图、线下柜台的陈列效果模拟，不需要再重新做外观建模。结构上所有的配合面都做了拔模处理，玻璃部分的拔模角度为3°，塑料盖和内塞的拔模角度为1.5°，完全符合注塑、吹制工艺的生产要求，不会出现脱模困难的问题。另外针对运输环节的堆叠需求，瓶底做了1.2mm深度的凹槽，刚好可以和下方瓶体的盖顶凸起配合，堆叠时层与层之间不会出现滑移，提升仓储运输过程中的稳定性，降低货损概率。
