欧莱雅口红指甲油美妆产品三维结构设计

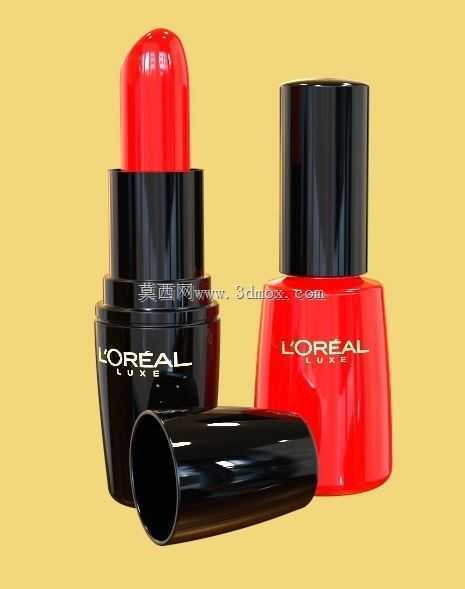

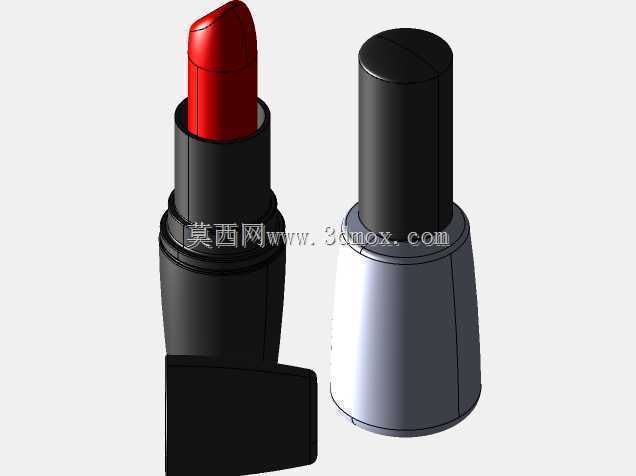

　　做美妆包材结构设计快八年，经手的彩妆容器三维建模项目不下百个，这次做的欧莱雅系口红与指甲油组合模型，是给国内代工厂做包材开模前的结构验证用的，先从实际应用场景说，这类模型主要服务于彩妆品牌的新品打样环节，以往代工厂拿到品牌方的外观手板，要反复修模三到四次才能匹配内部膏体、料体的灌装公差，用精准的三维模型提前做干涉检查，能把开模前的验证周期压缩近四成。先讲口红部分的设计思路，这款是欧莱雅经典的黑管旋出式结构，建模时首先要匹配膏体的标准尺寸，常规正装口红膏体的有效长度是32mm，直径12.7mm，所以中束芯的内圈直径要留0.15mm的装配间隙，避免膏体装入时出现刮蹭，中束的螺旋轨道要做1.8圈的导程，保证旋出时的阻尼感均匀，

　　不会出现卡顿或者滑牙的问题，外壳的壁厚控制在1.2mm，这个厚度是兼顾注塑成型时的走胶流畅度和手持质感的最优值，太薄的话注塑时容易出现缺胶，太厚则会在表面产生缩痕，影响外观的亮面效果。口红盖的内部要做一圈0.3mm高的倒扣筋，和中束外圈的凸点配合，保证扣合后的拔开力控制在3N到5N之间，太松的话放在包里容易脱落蹭脏物品，太紧则用户日常使用时开盖费力。再看旁边的指甲油瓶，这款是宽底收腰的玻璃瓶身搭配黑色旋盖，建模时首先要考虑料体的灌装容量，常规正装指甲油的净含量是10ml，所以瓶身的内部容积要做到11.5ml，预留出毛刷插入后占据的空间以及料体热胀冷缩的余量，瓶身的底部做2mm的加厚处理，避免灌装时玻璃受料体温度影响出现开裂，

　　瓶口的螺纹采用标准的M15*1.25细牙螺纹，和瓶盖的配合长度是3圈，保证密封性能，不会出现料体挥发变干的问题，瓶盖内部要预留毛刷杆的安装位，毛刷杆的长度要刚好触碰到瓶底的内凹弧面，保证用户使用时能蘸取到最后剩余的料体，不会造成料体浪费。两个产品放在一起建模的时候，还要考虑陈列展示的视觉协调性，口红的总高度是76mm，指甲油瓶的总高度是68mm，摆放在柜台陈列架上时，高度差刚好形成错落的视觉层次，不会出现互相遮挡的情况，两款产品的外壳都采用亮面抛光的表面处理，建模时要把表面的圆角做顺，所有的分型线位置都设计在产品的侧面非视觉主面，避免注塑后分型线的痕迹影响正面的品牌logo印刷效果，logo的位置要做0.1mm的下沉凹槽，

　　方便后续的烫金或者丝印工序，保证logo的附着力，不会因为日常摩擦出现脱落。做这类包材模型的时候，最容易忽略的是安装边界的公差匹配，比如口红中束和外壳的配合，要采用间隙配合，公差带控制在H7/g6，既保证装配时能轻松压入，又不会出现使用时中束松动打转的问题，指甲油瓶盖和瓶口的密封位要做一圈硅胶密封圈的安装槽，槽的深度是0.8mm，宽度1.2mm，刚好匹配标准的O型密封圈尺寸，保证倒置的时候不会出现漏液的情况。另外还要考虑运输过程中的抗冲击性能，口红盖的倒扣筋位置要做R0.2的圆角，避免跌落时倒扣处出现应力断裂，指甲油瓶的底部做R3的圆角过渡，分散跌落时的冲击力，降低玻璃碎裂的风险。很多刚入行的工程师做这类美妆包材模型，容易只追求外观的相似度，忽略内部结构的实际装配需求，比如把口红的螺旋导程做的太大，导致膏体旋出后容易回缩，或者把指甲油瓶的壁厚做的不均匀，导致注塑后出现瓶身歪斜的问题，这些细节都是在实际量产中会直接导致产品报废的关键点，所以建模时每一个尺寸都要对应实际的生产工艺和使用需求，不能只看视觉效果。
