男士香水瓶外观结构三维数模设计

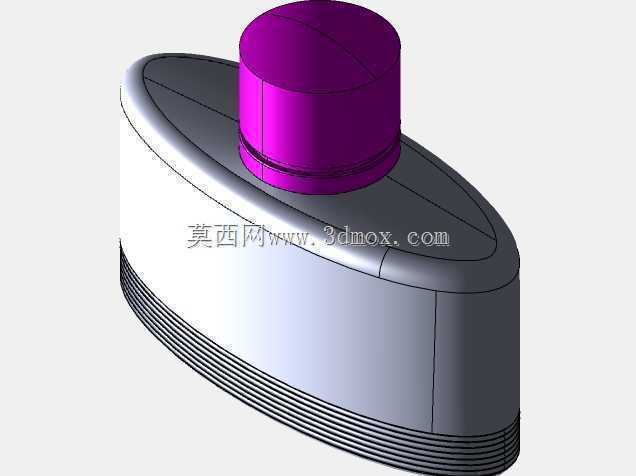

　　这款香水瓶的三维结构设计，核心围绕日化美妆类包装容器的实际落地需求展开，在建模阶段就同步考虑了后续开模、灌装、终端陈列的全流程适配要求，没有做脱离生产实际的夸张造型处理。从结构拆分来看，整体分为金属外盖、玻璃内胆、透明外罩、底座装饰圈四个核心组件，各部件的配合间隙在建模时就按照量产公差要求做了预留，金属盖和瓶口的配合段采用了三段式定位结构，最上端的密封段预留了0.12mm的过盈量，用来适配内置的密封塞，避免灌装后出现内容物渗漏的问题，中间的定位段做了1.2度的拔模斜度，既可以保证盖合时的顺畅度，长期使用也不会出现盖体松动歪斜的情况，下端的限位段做了环形止口，盖合到位后会有清晰的触感反馈，不需要额外做对位标记就能保证盖体和瓶身的图案对齐。

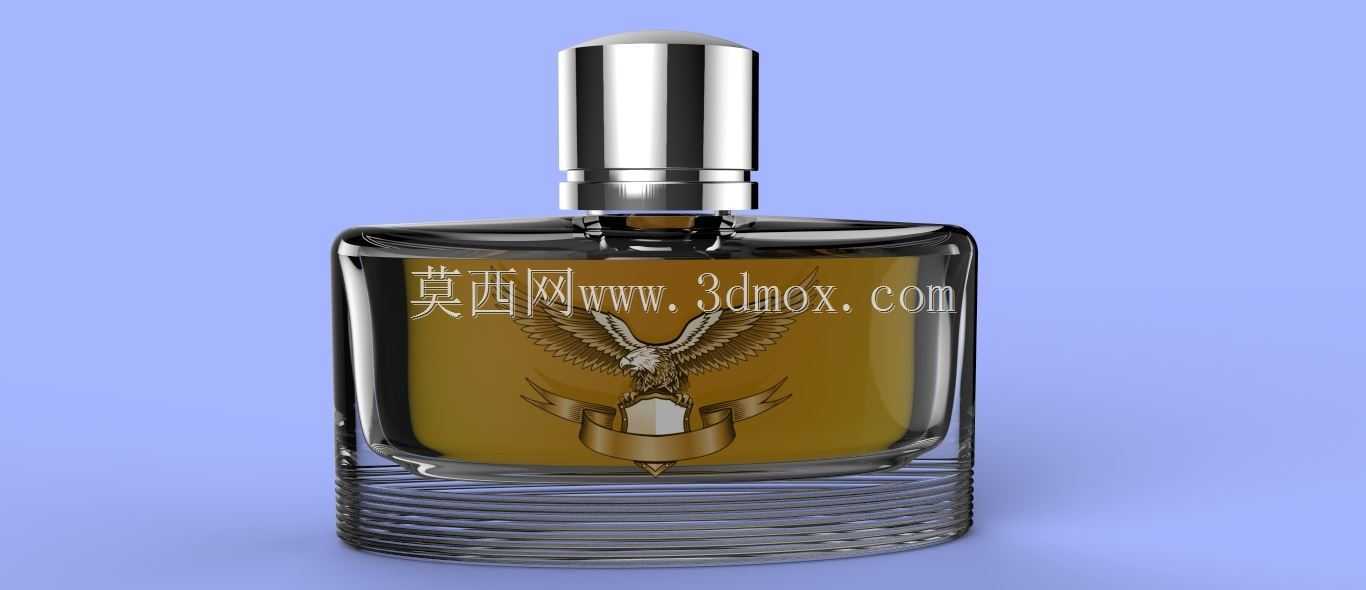

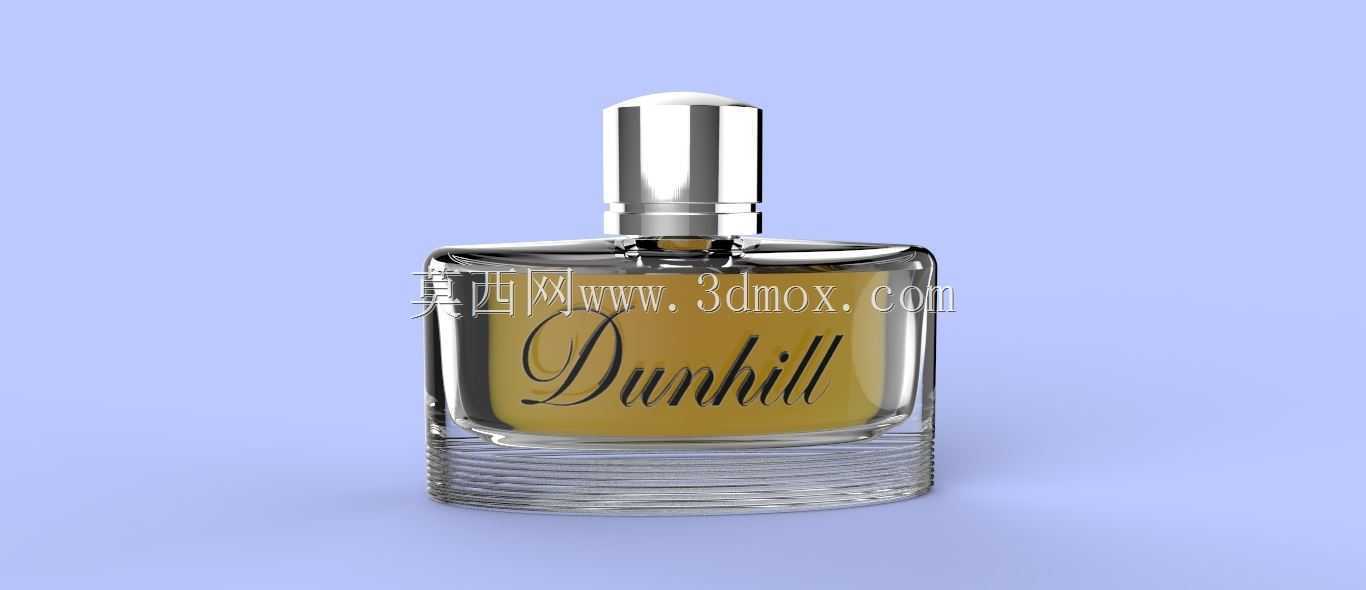

　　瓶身部分采用了双层结构设计，内层是吹制的玻璃内胆，用来盛装香水内容物，内胆的壁厚控制在1.8mm-2.2mm之间，底部做了内凹的球面处理，既可以提升灌装后的结构稳定性，放置在平面上不会出现晃动感，也能避免玻璃底部的冷斑缺陷影响外观；外层是高透的方形玻璃外罩，四个边角做了R3.5的圆角过渡，一方面是消除玻璃锐边，避免生产和运输过程中出现边角崩裂的问题，另一方面圆角的光影效果可以提升产品陈列时的质感，外罩的下半部分做了12圈等距的环形凹槽纹理，每道凹槽的深度控制在0.3mm，间距2mm，这个尺寸设计既可以让用户握持的时候增加摩擦力，不会因为瓶身光滑出现滑落的情况，又不会因为凹槽过深导致积灰难以清洁。外罩正面预留了装饰标识的贴合区域，该区域做了0.1mm的下沉处理，标识粘贴后不会出现边缘起翘的问题，和玻璃表面的齐平度可以控制在0.05mm以内。

　　金属瓶盖采用了锌合金压铸的结构设计思路，建模时将外表面拆分为顶面平面、侧面直纹段、下端配合段三个部分，顶面做了镜面抛光的工艺预留，侧面做了细微的直纹纹理处理，和瓶身下半部分的环形纹理形成视觉上的质感对比，瓶盖内部做了减重空腔，在保证结构强度的前提下将整体重量控制在28g左右，避免整体头重脚轻，放置时出现倾倒的问题。底座的装饰圈采用了和瓶盖同材质的金属处理，和外罩底部的配合采用了卡扣式结构，不需要额外粘接就能实现固定，装配效率比粘接结构提升40%以上，也不会出现粘接溢胶影响外观的问题。

　　从安装边界和适配场景来看，这款瓶身的整体高度控制在102mm，瓶身最大宽度68mm，厚度38mm，这个尺寸可以适配市面上主流的香水外包装盒、陈列架的卡槽尺寸，不需要为了这款产品单独开制外包装的模具，也能适配常规的自动化灌装生产线的夹具定位要求，生产线的卡爪可以直接夹持瓶身的方形直身段，不需要更换定制夹具就能完成灌装、旋盖、贴标的全流程生产。在建模过程中，所有的曲面都做了曲率连续检查，玻璃部分的曲面没有出现锐角拐点，避免后续开模时出现应力集中导致的玻璃开裂问题，各部件的分型面位置都选在了外观非可视区域，合模线的位置做了0.05mm的错位预留，后续抛光处理后完全不会在外观面留下合模痕迹。针对运输场景的可靠性，建模时也做了堆叠受力的模拟验证，瓶身底部的支撑环可以承受120N的垂直压力，满足五层堆叠运输的强度要求，不会出现瓶身受压碎裂的问题。
