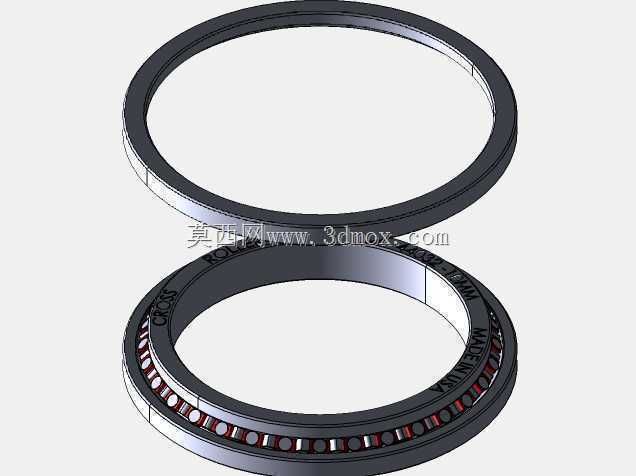

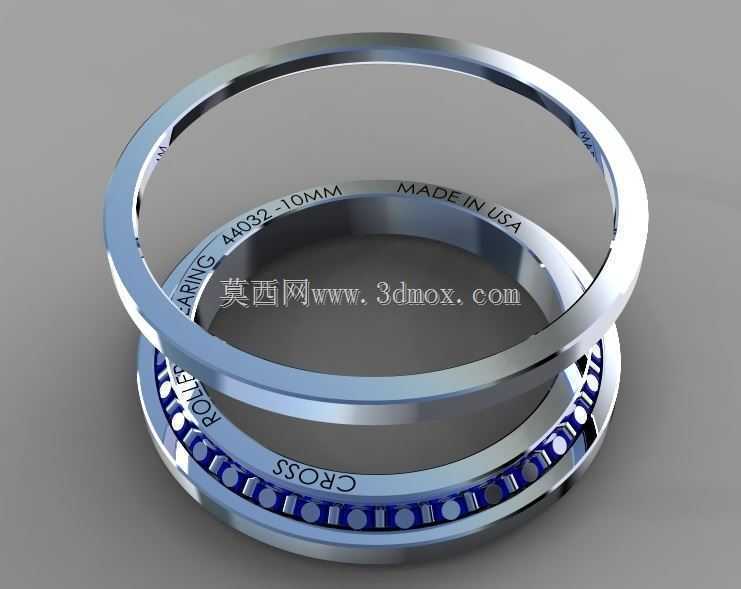

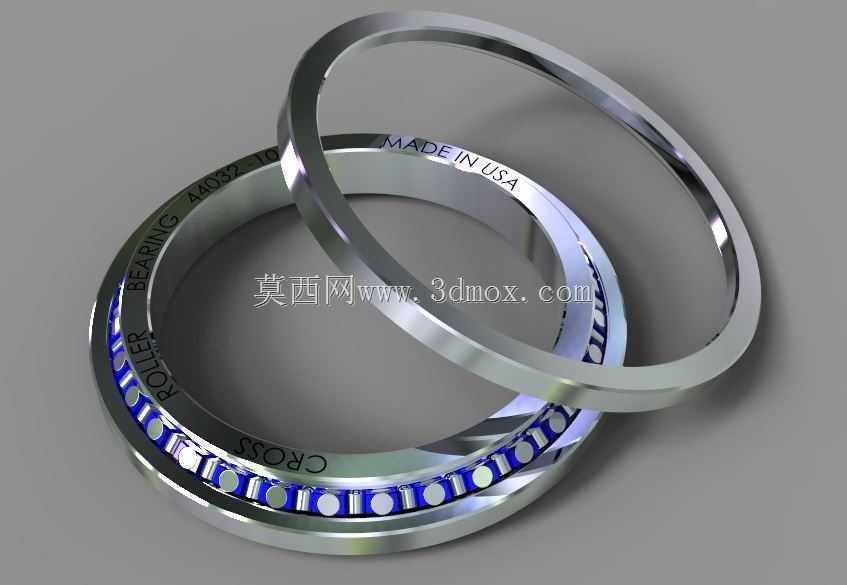

交叉滚柱结构十字滚子轴承三维设计

　　在多轴联动数控转台、工业机器人关节回转部、精密检测仪器的回转支撑结构中，十字滚子轴承是承担复合载荷的核心支撑部件，这类轴承的结构设计直接决定了设备的回转精度、负载能力与运行寿命。不同于常规深沟球轴承或者单列圆柱滚子轴承仅能承担单一方向径向或轴向载荷的特性，十字滚子轴承通过将圆柱滚子在滚道内呈90度垂直交叉排列的结构，实现了单套轴承同时承担径向载荷、双向轴向载荷以及倾覆力矩的能力，大幅缩减了传统支撑结构需要多套轴承组合安装所占用的空间，对于紧凑型精密设备的结构布局优化有着不可替代的作用。

　　从实际工程应用的选型逻辑来看，这类轴承最先需要匹配的是安装界面的边界尺寸，其内外圈的安装定位止口、连接螺栓孔的分布圆直径、轴承整体的截面高度，都需要和设备的回转基座、转动台面的安装尺寸完全适配，避免出现安装干涉或者预紧量无法调整的问题。设计过程中，滚道的型线修正、滚子的长度与直径配比、保持架的隔料结构是核心难点：滚道需要根据额定动载荷的计算结果做适当的对数曲线修形，避免滚子在承载时出现边缘应力集中，导致早期点蚀失效；交叉排列的滚子之间需要设置隔离块或者一体式保持架，防止滚子在高速回转时发生相互摩擦、歪斜卡滞，保证滚动体在滚道内的纯滚动状态，降低运行过程中的摩擦阻力与温升。

　　很多精密回转设备在选型时会优先选用这类轴承，核心原因在于其结构刚性远高于同尺寸的球轴承，滚子与滚道的线接触形式带来了更高的承载能力，同时交叉排列的结构消除了轴承内部的轴向游隙，通过适当的预紧调整可以获得极高的回转定位精度，在数控分度转台的应用场景中，搭配光栅尺可以实现角秒级的分度精度，满足精密零件加工的定位要求。在工业机器人的腰部回转关节、谐波减速器的输出端支撑结构中，这类轴承可以同时承担手臂自重带来的径向载荷、作业过程中产生的轴向颠覆力矩，不需要额外配置推力轴承或者向心轴承组，有效降低了关节部分的结构重量，提升了机器人的负载自重比。

　　设计建模过程中，需要重点关注滚道的接触角精度，90度交叉排列的滚子对应的V型滚道角度偏差需要控制在极小的公差范围内，否则会导致部分滚子承载不均，运行过程中出现振动、噪音过大的问题。同时轴承的密封结构设计也需要结合使用场景调整，在有切削液、粉尘的机床应用场景中，需要在轴承两侧设置接触式橡胶密封圈，防止外界杂质进入滚道造成滚道划伤；在洁净室环境的检测设备中，则可以采用非接触式的迷宫密封，降低密封件带来的摩擦阻力，提升回转的平顺性。安装环节的预紧量调整也是工程应用中的关键要点，预紧力过大会导致轴承运行温升过高、磨损加快，预紧力过小则会导致回转间隙过大，无法满足精度要求，需要根据实际的负载工况、运行转速通过螺栓的锁紧力矩来精确调整预紧量，保证轴承在最佳的工作游隙下运行。

　　从结构组成来看，这类轴承通常采用分体式的内外圈结构，通过锁紧环将装配好滚子与保持架的内外圈组合为整体，加工过程中需要严格控制滚道的热处理硬度，通常滚道表面硬度需要达到HRC60以上，保证足够的接触疲劳强度，同时芯部保持足够的韧性，避免承受冲击载荷时出现开裂。滚子的加工精度需要达到I级以上，圆柱度误差、直径分组差都需要严格控制，保证每颗滚子的承载一致性，避免个别滚子过载导致早期失效。在实际的设备维护过程中，这类轴承通常采用长效润滑脂润滑，注脂通道需要设计在轴承的静止圈上，保证运行过程中可以定期补充润滑脂，延长轴承的维护周期，降低设备的运维成本。
