四缸发动机排气歧管结构设计

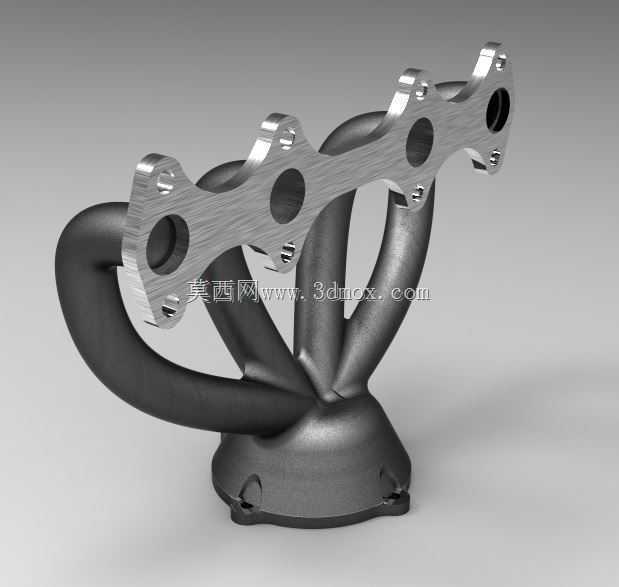

　　在乘用车及小排量商用车的直列四缸动力单元配套设计中，排气歧管是衔接气缸盖排气侧与下游排气后处理系统的核心导流部件，其结构合理性直接影响发动机的泵气损失、排气效率以及周边热管理表现。这款四缸排气歧管采用四合一汇聚式布局，四个进气法兰接口沿直线等距排布，完全匹配直列四缸发动机缸盖排气道的中心距参数，每个法兰面都预留了对应的螺栓过孔与密封压合区域，安装时可通过耐高温金属密封垫与缸盖排气侧端面紧密贴合，避免高温高压废气从结合面泄漏。

　　从实际工况适配角度看，排气歧管的工作环境长期处于600-900摄氏度的高温区间，同时还要承受发动机启停过程中产生的热胀冷缩交变应力，以及排气脉冲带来的高频振动，因此在结构设计阶段，首先要平衡各缸排气路径的长度差，尽可能让四个气缸排出的废气到达汇聚腔的时间差控制在合理范围内，减少各缸排气之间的干涉问题，避免出现排气倒灌、扫气不彻底的情况，这直接关系到发动机的充气效率与动力输出表现。这款歧管的四个支管采用空间弯曲的等径管路设计，每一段支管的弯曲半径都经过反复校核，既避免了过小弯折带来的排气阻力陡增，也控制了整体的横向占用空间，不会与发动机舱内的防火墙、转向助力管路、线束支架等周边部件产生运动干涉。

　　在安装边界的把控上，进气侧法兰的厚度经过强化处理，能够承受螺栓锁紧时的压紧力，长期使用不会出现法兰翘曲变形导致的密封失效问题；底部的出气端为单接口结构，可直接对接三元催化器输入端的法兰，接口处的定位凸台能够保证装配时的同轴度，降低安装对位的难度。支管与法兰、支管与汇聚腔的连接位置都做了圆弧过渡处理，避免直角结构带来的应力集中问题，在发动机持续高负荷运转时，这些过渡区域不会因为热应力累积出现开裂故障。

　　从功能特性层面来说，这款排气歧管除了完成各缸废气的收集导流之外，管路的走向设计也充分考虑了热害防护需求，支管的弯曲形态尽可能让高温区域远离发动机舱内的塑料件、橡胶管路等不耐热部件，减少额外隔热罩的加装需求，同时合理的管路容积设计能够让排气脉冲形成一定的抽吸效应，帮助气缸在排气行程末端更彻底地排出残余废气，提升下一循环的进气充量。在材料适配层面，这类歧管可根据车型定位选择高硅钼铸铁或者不锈钢材质，前者成本更低、热变形量小，适合量产乘用车型；后者重量更轻、耐高温性能更好，适合高功率调校的性能机型。

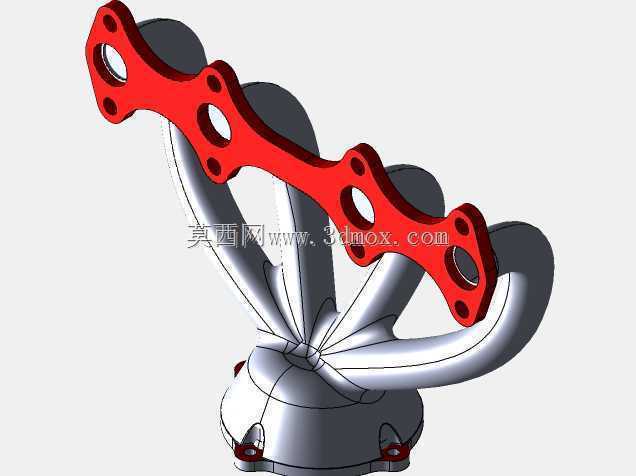

　　在三维建模过程中，需要重点校核各个支管的内壁流道顺滑度，不能出现建模导致的台阶、凹坑等结构，否则会在实际使用中形成紊流区，增加排气阻力，同时还要反复模拟不同热胀状态下的整体形变位移量，确认各个安装点的位移补偿空间足够，不会因为热胀拉扯导致连接螺栓断裂或者密封失效。另外，法兰面的平面度、螺栓孔的位置度公差都需要在建模阶段明确标注，为后续的铸造、机加工环节提供准确的尺寸依据，避免生产出的部件出现安装错位的问题。
