家用手持蒸汽电熨斗外观结构设计方案

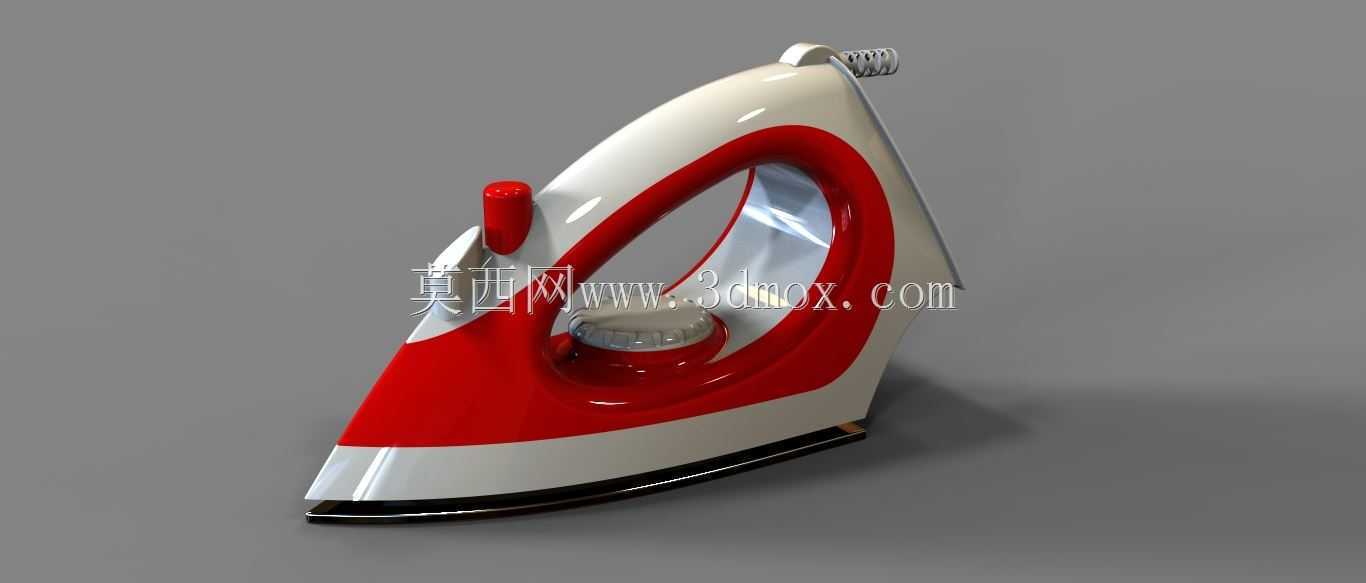

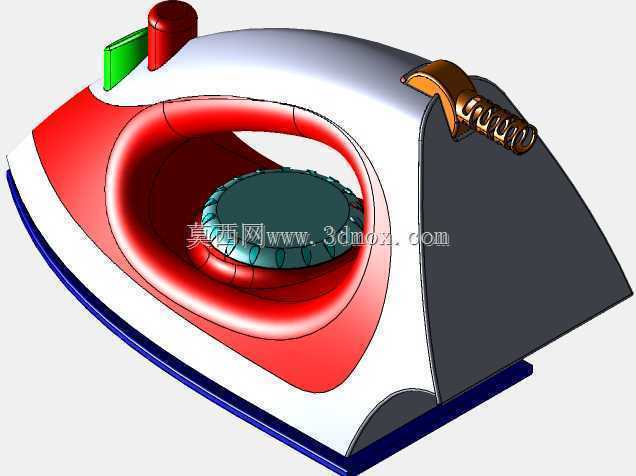

　　日常衣物护理场景中，手持电熨斗是家庭、服装门店、干洗门店都高频使用的小型护理设备，核心作用是通过加热底板配合蒸汽输出，软化衣物纤维，消除面料褶皱，让织物恢复平整挺括的状态，适配棉、麻、化纤、丝绸、羊毛等绝大多数常见服装面料的熨烫需求，部分场景下也可用于布艺软装、小型布艺制品的整平作业。这款手持电熨斗的结构设计，首先围绕长时间手持操作的人机工程需求展开，整体握持区域做了大弧度闭环握柄设计，握柄内侧贴合手掌自然弯曲的弧度，操作时手腕无需过度弯折，单手握持时整机重心落在掌心区域，连续熨烫作业时能有效降低手部疲劳感，握柄表面做了哑光防滑处理，即使手部沾有少量水汽也能稳定握持，不会出现打滑脱手的情况。功能布局上，

　　蒸汽控制按键设置在握柄前侧拇指自然触碰的位置，操作时无需调整握持姿势即可完成蒸汽档位切换、干熨/蒸汽模式的切换，操作逻辑符合日常使用习惯；前端的尖形底板设计，专门针对衣物领口、袖口、纽扣周边、裤线等狭窄难熨的区域做了适配，尖部可以深入狭小缝隙，完成传统宽底板无法覆盖的细节部位熨烫，底板边缘做了圆弧过渡处理，熨烫过程中不会勾刮衣物面料，避免造成织物勾丝、磨损的问题。底板作为核心工作部件，采用了平面度公差控制在0.1mm以内的金属基材，表面做了顺滑不粘涂层处理，熨烫时可以在面料表面顺畅滑动，不会因为涂层粗糙滞涩拉扯面料，底板内部的加热回路做了均匀排布设计，确保整个底板工作面的温度差控制在±5℃以内，避免局部温度过高烫坏面料，

　　或是局部温度不足达不到熨烫定型效果。机身的外壳采用耐热工程塑料材质，外壳与内部加热腔体之间预留了足够的隔热空气层，连续长时间工作时，外壳握持区域的温度可以控制在人体可接受的安全范围内，不会出现烫伤操作人员的情况；机身尾部的电源线出线位置做了防弯折弹簧保护结构，熨烫过程中反复拉扯、弯折电源线也不会出现线芯断裂、外皮破损的问题，延长设备的使用寿命。储水结构集成在机身内部，加水口设置在机身前端便于操作的位置，密封结构做了多道密封圈设计，熨烫过程中即使机身倾斜一定角度也不会出现漏水问题，避免漏出的冷水打湿已经熨烫平整的衣物，或是滴落在高温底板上产生骤冷影响底板使用寿命。从安装边界与尺寸适配角度来看，

　　这款电熨斗的整体外形尺寸适配常规家用熨衣板的放置区域，直立放置时的支撑面足够稳定，临时放置时不会出现侧翻滑落的情况，整体重量控制在单手握持舒适的区间内，即使是力量较小的使用者也可以轻松完成长时间熨烫作业。结构设计过程中，所有内部零部件的安装都做了定位卡扣与螺丝固定的双重固定设计，后期维护拆解时可以快速完成加热组件、温控组件、水路组件的更换，不需要做破坏性拆解；机身外壳的拼接缝隙控制在0.2mm以内，既保证了外观的整体性，也避免使用过程中缝隙进入水汽、灰尘影响内部电路的安全性。温控组件的安装位置紧贴底板中心区域，可以实时采集底板的实际工作温度，配合多档位温控调节结构，可以根据不同面料的耐温特性调整工作温度，针对丝绸、羊毛等不耐高温的面料可以切换到低温档位，针对棉麻等需要高温熨烫的面料可以切换到高温档位，避免温度选择不当损伤衣物。蒸汽输出孔在底板上做了均匀排布，蒸汽输出时可以均匀覆盖底板划过的区域，不会出现局部蒸汽量过大打湿衣物，局部蒸汽量不足熨烫效果差的问题，蒸汽回路的设计避免了冷凝水在管路内积存，工作过程中输出的都是干燥饱和蒸汽，熨烫后衣物不会残留过多潮气，不需要额外晾晒即可直接穿着或收纳。
