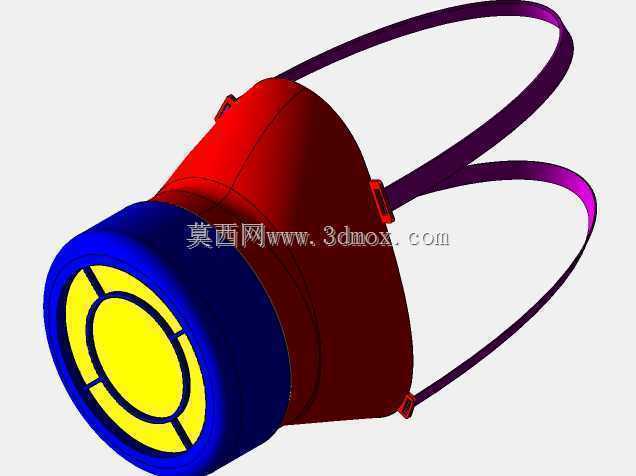

半面罩式单滤盒呼吸防护器结构设计

　　这款半面罩呼吸防护装置的三维结构设计，首先围绕个体呼吸防护的实际作业场景展开，适配矿山采掘、金属打磨、化工投料、焊接作业、粉体混料等存在粉尘、低浓度有害气溶胶的作业环境，核心作用是在作业人员呼吸过程中，过滤吸入气流中的有害颗粒物，阻隔粒径0.3微米以上的非油性粉尘、烟尘及雾滴，为作业人员提供可靠的呼吸屏障，避免职业性呼吸损伤。从结构功能拆分来看，整个装置分为面罩本体、密封贴合边、头带固定组件、滤盒连接基座、滤盒过滤单元五个核心部分，各部分的配合公差在建模阶段就做了充分的装配验证，避免出现配合间隙导致的漏气问题。面罩本体采用符合人体面部轮廓的弧面造型，建模时参考了东亚成年人面部尺寸统计数据，从鼻梁到下颌的曲面过渡做了多轮曲率调整，

　　确保佩戴时面罩边缘能与面部皮肤形成连续的密封面，不会在颧骨、下颌角位置出现压痕过深或者密封失效的问题，本体选用的硬质壳体结构既保证了整体形态的刚性，不会因为头带拉力产生过度形变挤压面部，也预留了足够的呼吸腔容积，避免呼吸时面罩内壁贴住口鼻造成憋气感。头带固定结构采用四点式对称布局，上下两组弹性织带分别固定在面罩壳体的上下固定卡扣上，卡扣位置做了加厚的加强筋设计，避免长期拉扯出现卡扣断裂的问题，头带长度调节结构集成在卡扣位置，佩戴时可以根据头围尺寸快速调整织带长度，让面罩的压紧力均匀分布在面部接触区域，不会出现局部压力过大的不适感，同时保证在作业人员低头、转头、小幅跑动的过程中，面罩不会移位漏气。滤盒连接部分采用卡扣式旋接结构，

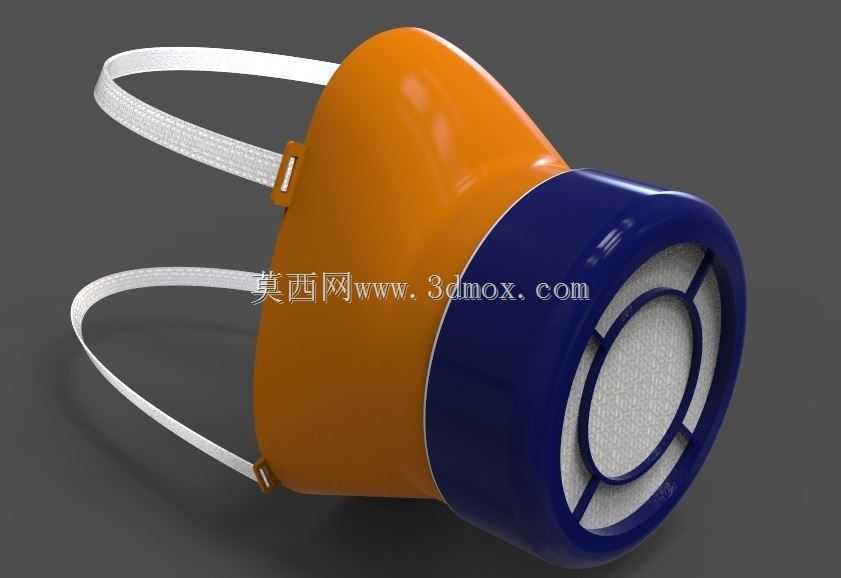

　　滤盒基座与面罩本体的连接位置做了环形密封槽，装配时嵌入弹性密封圈，当滤盒旋转到位后，卡扣自动锁止，既保证连接位置的气密性，也能在滤盒达到使用寿命时快速更换，不需要额外工具。滤盒部分的结构从外到内依次为进气格栅、预过滤层、主过滤层、出气导流面，外层的格栅做了放射状的加强筋设计，既可以阻挡大颗粒的飞溅物直接冲击过滤材料，也能保证进气气流均匀分布在整个过滤材料表面，避免局部气流过载导致过滤效率下降，滤盒的外壳采用深蓝色的硬质结构，与橙色的面罩本体形成明显的视觉区分，方便作业人员快速识别滤盒安装位置，也能在日常检查时快速发现滤盒外壳是否出现破损、变形的问题。在建模过程中，对整个装置的安装边界做了明确的尺寸约束，

　　面罩整体的横向最大宽度控制在130mm以内，纵向从头顶固定点到下颌位置的最大长度控制在160mm以内，滤盒向外突出的长度控制在70mm以内，确保佩戴后不会因为尺寸过大影响作业人员的视线，也不会在佩戴安全帽、护目镜等其他防护装备时出现干涉，头带的拉伸长度范围做了参数化设置，适配540mm到620mm的头围尺寸，覆盖绝大多数成年作业人员的佩戴需求。密封结构的设计是整个模型的核心细节，面罩与面部接触的边缘采用了软质材料的贴合边，建模时做了15度的外翻边结构，佩戴时软质边在头带压力下会产生轻微形变，填充面部皮肤的微小凹凸，即使作业人员说话、做小幅面部表情，也能维持密封效果，不会出现泄漏。呼吸气流的流道在建模阶段也做了简化的流道模拟，确保吸气时气流能顺畅通过滤盒进入面罩内腔，呼气时内腔的废气能从面罩的呼气阀位置快速排出，不会在面罩内部积聚过多的二氧化碳导致闷感，呼气阀的位置设置在面罩本体的下方，避免呼出的水汽向上流动凝结在护目镜镜片上影响视线。整个结构的所有棱角位置都做了R2以上的圆角处理，避免佩戴时尖锐棱角刮擦皮肤，也方便日常使用后的清洁消毒，不会在缝隙位置积存污垢。各部件的连接位置都做了拆装间隙的预留，确保生产装配时各零件能顺利组装，后期维护更换易损件时也能快速拆解，不需要破坏整体结构。
