互锁式金属视错觉立体摆件结构设计

　　这款互锁式几何视错觉结构件，最初的设计出发点是为工业展厅、机械主题文创区提供兼具结构展示性与视觉趣味性的陈设载体，同时也可作为机械原理教学中空间拓扑结构的具象演示教具，打破常规机械零件纯功能导向的设计逻辑，把空间几何悖论通过实体金属结构落地呈现。从实际应用场景来看，它既可以放置在工业设计公司的前台展示区，作为空间结构创意能力的具象展示载体，也能用于高校机械类专业的空间构型认知课堂，帮助学生理解三维空间中实体结构的边界逻辑，还可作为高端工业风软装摆件，适配工业风办公空间、机械主题展馆的展陈需求。

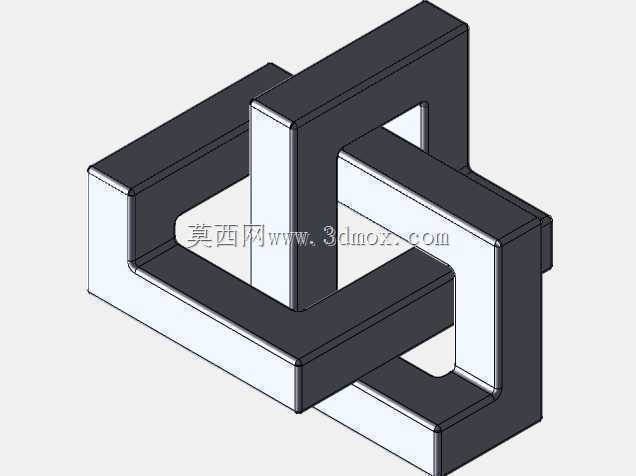

　　设计过程中最先敲定的是整体的空间互锁逻辑，三个等截面的方形框体以看似不可能穿插的方式形成闭合互锁结构，实际建模阶段需要反复调整每个框体的弯折角度与穿插深度，既要保证视觉上形成违背常规空间认知的错视效果，又要确保实体结构不存在干涉，每个框体的截面尺寸保持一致，金属壁厚控制在均匀范围内，避免后续加工过程中出现壁厚不均导致的变形问题。框体的所有棱边都做了极小半径的圆角处理，既保留金属结构的硬朗线条感，又能避免锐边带来的安全隐患，表面采用镜面金属质感的处理方案，能够反射周围环境光线，进一步强化结构的空间层次感，让错视效果在不同光线角度下都能呈现出不同的视觉感受。

　　从安装与摆放的边界条件来看，整个结构的底部接触面做了微小平整处理，不需要额外的固定连接件，直接放置在水平台面上即可保持稳定，整体外轮廓的长宽高比例控制在1:1:0.8左右，不会占用过多的展示台面空间，同时足够的体量感能够保证视觉冲击力。结构的三个框体之间采用过盈配合加隐形焊接的方式进行连接，外部看不到任何焊缝或者连接结构，进一步强化了“不可能结构”的视觉错觉，让观看者第一眼无法判断结构的实际连接逻辑。

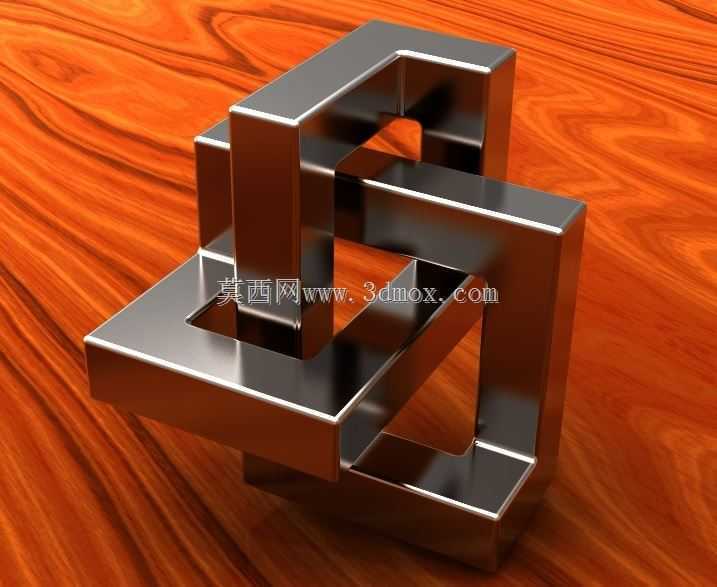

　　在功能特性上，这款结构件除了展陈与教学演示的作用外，其本身的互锁结构也具备一定的结构力学参考价值，三个框体互相咬合形成的整体结构，相比单一框体具备更好的抗形变能力，在承受竖直方向压力时，载荷能够通过三个框体的穿插接触面均匀分散到整个结构上，这种互锁构型思路也可以拓展应用到一些需要轻量化同时保证结构强度的机械支撑部件设计中。建模阶段需要严格控制每个框体的空间角度，三个框体分别沿三个正交轴方向偏转特定角度，每个穿插位置的接触面都要做共面处理，避免出现装配间隙或者结构干涉，渲染阶段采用木纹台面作为承载背景，也是为了通过木纹的自然纹理走向反衬金属结构的几何规整感，进一步强化错视带来的视觉反差。

　　实际落地加工时，这类结构可以采用失蜡铸造或者金属3D打印的方式一体成型，避免拼接带来的精度误差，表面抛光处理后能够达到镜面金属的效果，如果是用于教学场景，也可以采用3D打印光敏树脂的方式制作小比例模型，降低制作成本的同时同样能够清晰展示空间错视的结构逻辑。需要注意的是，结构的重心经过反复调整，刚好落在底部接触面的几何中心位置，即使受到轻微的水平外力触碰，也不会出现倾倒的情况，摆放时不需要额外做固定处理，适配大多数平整的展示台面。
