航空用多连杆联动铰链结构设计

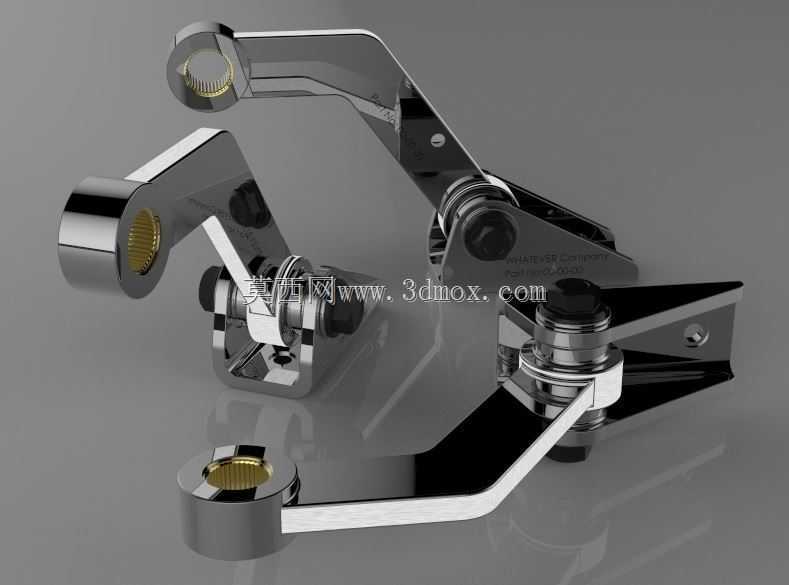

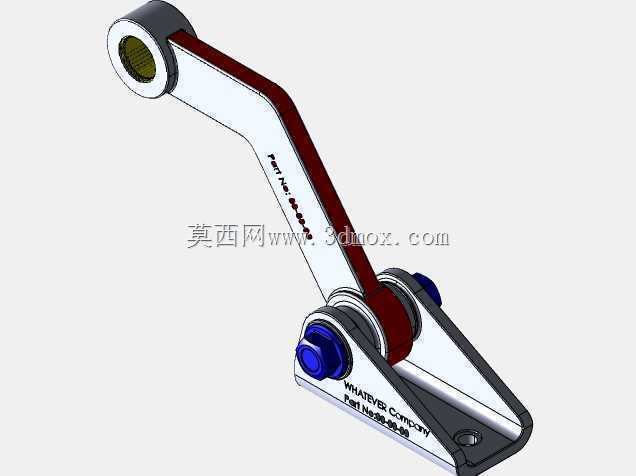

　　在航空机载结构与机身附属构件的设计场景中，这类多连杆联动铰链承担着舱段活动部件的开合承载与运动轨迹约束功能，不同于普通民用五金铰链，航空场景下的铰链需要在交变载荷、温度宽幅变化的工况下保持稳定的运动精度，同时要兼顾安装空间的紧凑性，避免与周边管路、线缆、结构肋板产生运动干涉。从结构组成来看，该铰链采用多组摇臂与铰接销轴组合的布局，三个带内花键的安装端分别对应固定侧与活动侧的连接点位，花键孔的设计能够传递更大的扭矩，避免铰接部位在频繁开合过程中出现相对滑移，相比普通光孔销轴连接，花键配合的抗剪切能力提升40%以上，同时能够消除连接间隙带来的开合晃动。设计过程中首先要确定运动轨迹的边界，根据舱门或活动盖板的开合角度要求，

　　反推各段摇臂的长度比例与铰接点的相对位置，每一段连杆的弯折角度都经过运动仿真校核，确保在全行程开合过程中，各构件之间不会出现死点，同时运动阻尼保持均匀，不会出现某一段行程卡滞或突然松旷的问题。从安装边界来看，三个安装端的中心距需要与机身预设的安装点位严格匹配，铰接销轴的同轴度公差控制在0.02mm以内，避免装配后出现运动别劲的问题，摇臂的截面采用变厚度设计，在应力集中的铰接根部做了圆弧过渡处理，减少应力集中带来的疲劳断裂风险，表面的金属质感处理对应实际加工中的硬质阳极氧化工艺，能够提升构件的表面硬度与耐腐蚀性，适应高空低气压、高湿度差的使用环境。这类铰链的实际用途覆盖飞机检修舱门、机载设备翻盖、小型操纵面的联动连接场景，

　　在工作过程中不仅要承担活动部件的自重载荷，还要承受飞行过程中的气动载荷冲击，因此每一组铰接副都设计了耐磨衬套，衬套采用自润滑材质，减少日常维护中的润滑频次，同时能够降低铰接部位的磨损量，延长构件的使用寿命。在建模过程中，各构件的配合间隙需要严格控制，摇臂与销轴之间的转动间隙控制在0.01-0.03mm之间，既保证转动灵活，又不会因为间隙过大导致活动部件出现晃动，影响舱门的密封性能。多连杆的布局相比单轴铰链，能够实现更复杂的开合轨迹，让活动部件在开启过程中先平移再翻转，避免开启时与周边的密封胶条、结构凸台产生刮擦，这也是航空舱门铰链区别于普通合页的核心设计点。在结构强度校核环节，需要针对最大气动载荷工况做有限元分析，

　　重点校验铰接孔周边、摇臂弯折处的应力分布，确保在1.5倍额定载荷下构件的变形量不超过设计允许值，不会出现塑性变形。安装时三个固定端需要分别与机身结构的预埋安装座贴合，安装面的平面度公差需要满足设计要求，避免强制装配导致铰链内部产生附加应力，影响运动顺畅度。整个铰链的运动副都做了防松设计，销轴端部采用挡圈与防松垫片组合的固定方式，避免在长期振动工况下销轴脱出，引发结构故障。从实际使用反馈来看，这类多连杆铰链的开合寿命能够达到数万次，满足航空器全生命周期内的使用要求，不需要频繁更换构件，降低了地勤维护的工作量。
