六轴多关节工业协作机械臂结构设计

项目分类:工业机器人 发布时间:2022-01-29 ID:520382
  • 六轴多关节工业协作机械臂结构设计
  • 六轴多关节工业协作机械臂结构设计

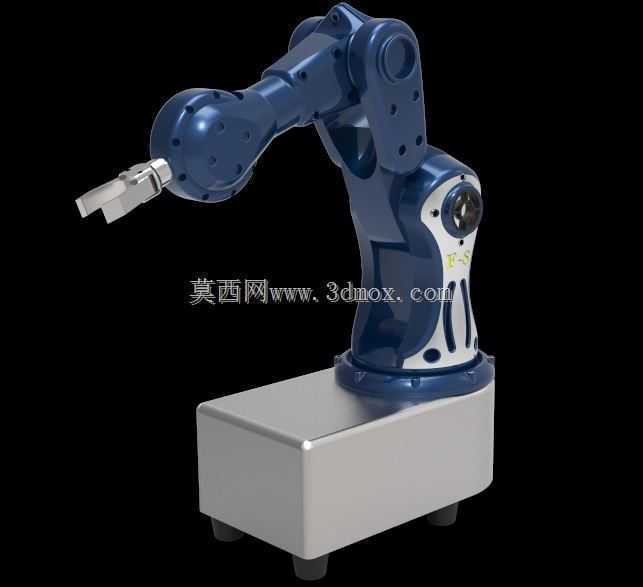

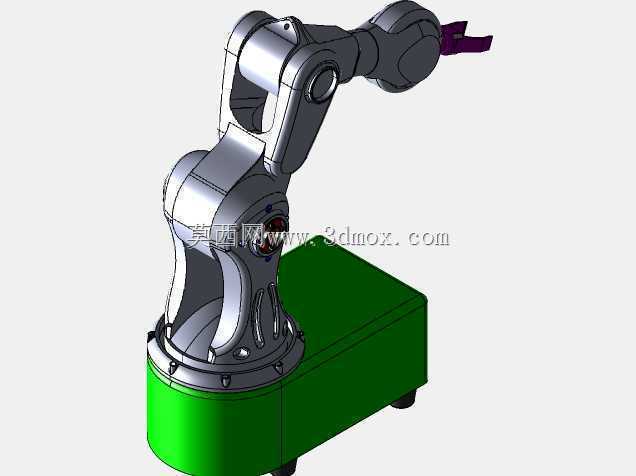

  这款多关节机械臂的结构设计,核心围绕中小负载工位的柔性作业需求展开,在3C电子装配、实验室样本转运、小型零部件上下料这类对作业半径和重复定位精度有要求,但负载需求不高的场景中适配性极强。从结构布局来看,整机采用经典的六轴串联关节构型,底座采用一体化方正铸造结构,底部预留四个标准安装孔位,可直接固定在工作台面、流水线侧方支架或者移动AGV搭载平台上,安装时需要保证底座支撑面平面度误差不超过0.1mm,避免长期运行出现关节受力不均的磨损问题。底座内部预留了伺服驱动模块与走线腔空间,所有动力线与编码器线都通过关节内部的中空走线槽排布,避免外部走线在机械臂大角度回转时出现线缆拉扯、缠绕的问题,这一点在多工位轮转的作业场景中尤为重要,能大幅降低线缆故障导致的停机概率。

  从关节设计逻辑来看,肩、肘、腕三个主要运动关节都采用了谐波减速器搭配伺服电机的传动方案,关节连接处的壳体做了圆弧过渡处理,既可以减少运动过程中的应力集中,也能避免尖锐棱角在人员协同作业时造成磕碰风险。腕部末端采用标准的快换法兰接口,可根据不同作业需求快速更换夹爪、吸盘、焊枪或者视觉检测模块,不需要重新拆解腕部结构,换型时间能控制在十分钟以内,适配多品种小批量的柔性生产需求。大臂与小臂的壳体采用高强度铝合金压铸成型,在保证结构刚性的前提下尽可能降低自身重量,减少运动过程中的惯量,提升高速运动时的定位稳定性,整机最大作业半径覆盖800mm范围,可覆盖工作台面上方绝大多数常规作业点位,末端额定负载5kg,完全满足小型零件搬运、螺丝锁付、涂胶等常见工位的负载要求。

  在设计过程中,每个关节的运动限位都做了双重防护,一方面在伺服控制程序中设置软限位,另一方面在关节转动的极限位置加装了机械限位块与缓冲胶垫,避免程序异常或者误操作时关节过转导致的结构损坏。关节处的密封结构采用双唇形密封圈,可阻挡车间内的粉尘、切削液雾气进入关节内部,适配普通机加工车间、电子无尘车间等多种作业环境,日常维护只需要按照周期在关节注油孔补充润滑脂即可,不需要拆解整个臂体结构。底座与大臂连接的第一关节采用交叉滚子轴承支撑,可同时承受轴向、径向与倾覆力矩,保证机械臂在满负载伸展时不会出现臂体下沉的问题,重复定位精度可控制在±0.02mm范围内,满足精密装配作业的精度要求。

  从安装边界来看,整机固定时需要在底座周边预留至少150mm的维护空间,方便后期检修驱动模块与接线,机械臂运动范围内不能有固定障碍物,安装前可通过三维模型提前做运动仿真干涉检查,确认所有作业路径都在安全范围内。末端执行器的安装面做了定位销孔设计,更换执行器时不需要重新校准零点位置,减少换型后的调试时间。整个臂体的外观配色采用深蓝与银灰搭配,关节处的标识线清晰标注了每个轴的运动方向,方便调试人员快速判断关节运动状态,底座侧面预留了气源与通讯接口,可直接对接工厂的压缩空气管路与工业以太网,快速接入现有产线控制系统。
