六轴酒瓶搬运机器人工作站结构设计

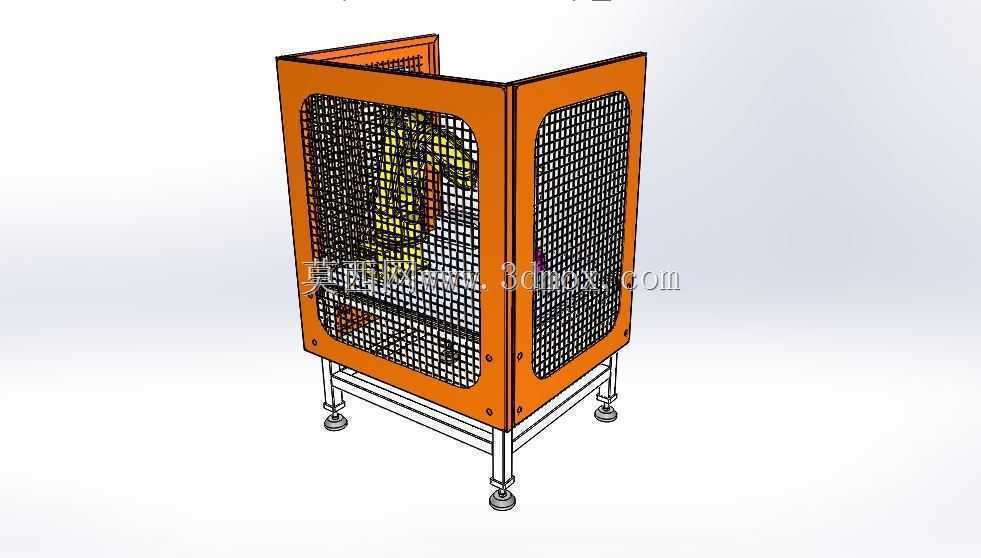

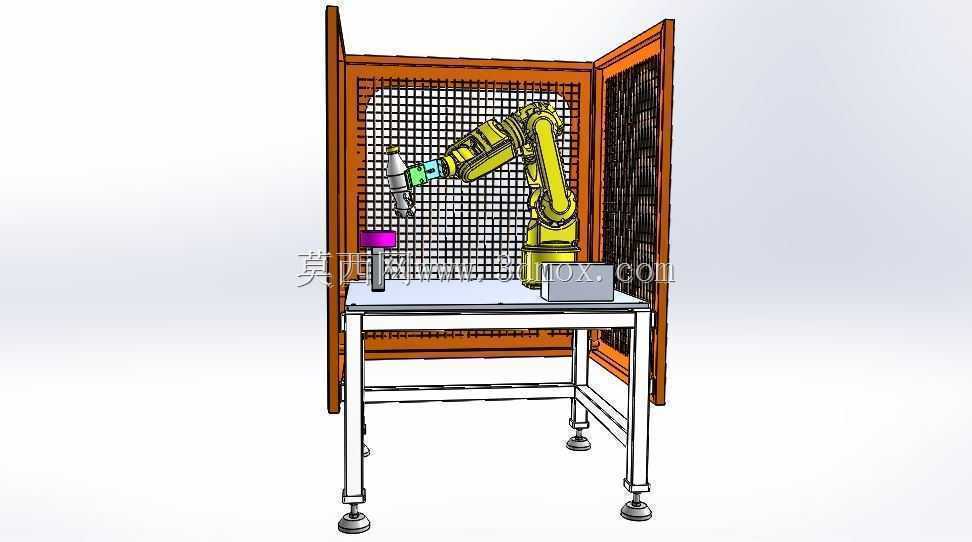

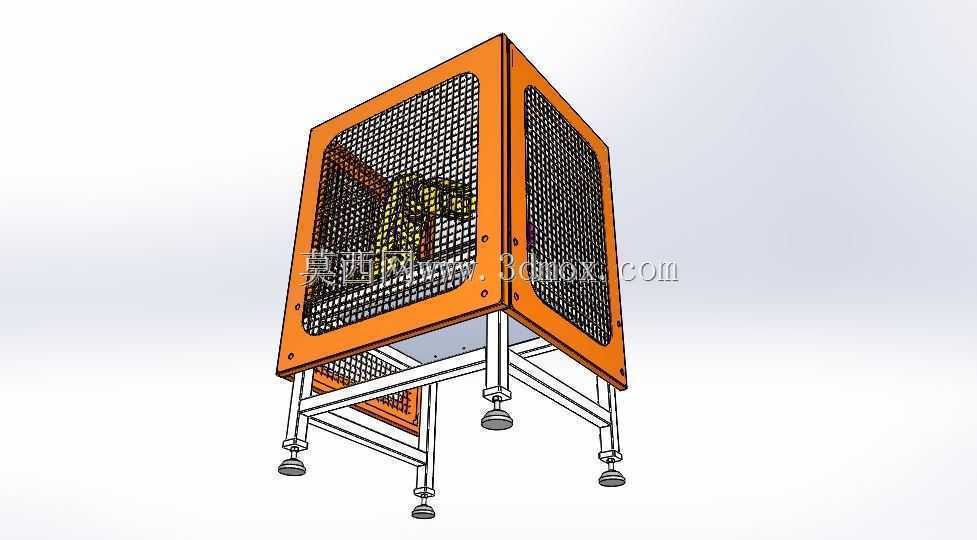

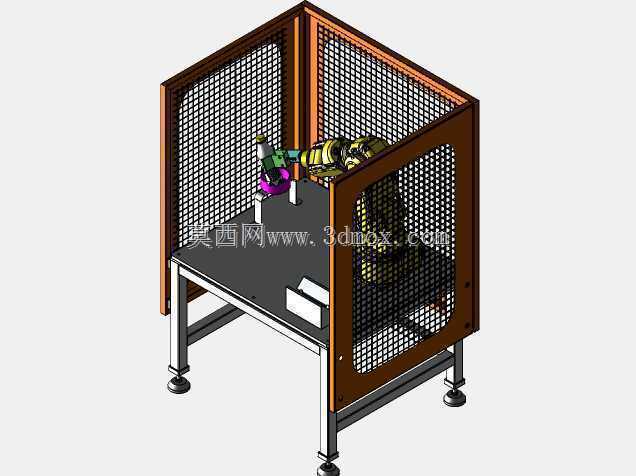

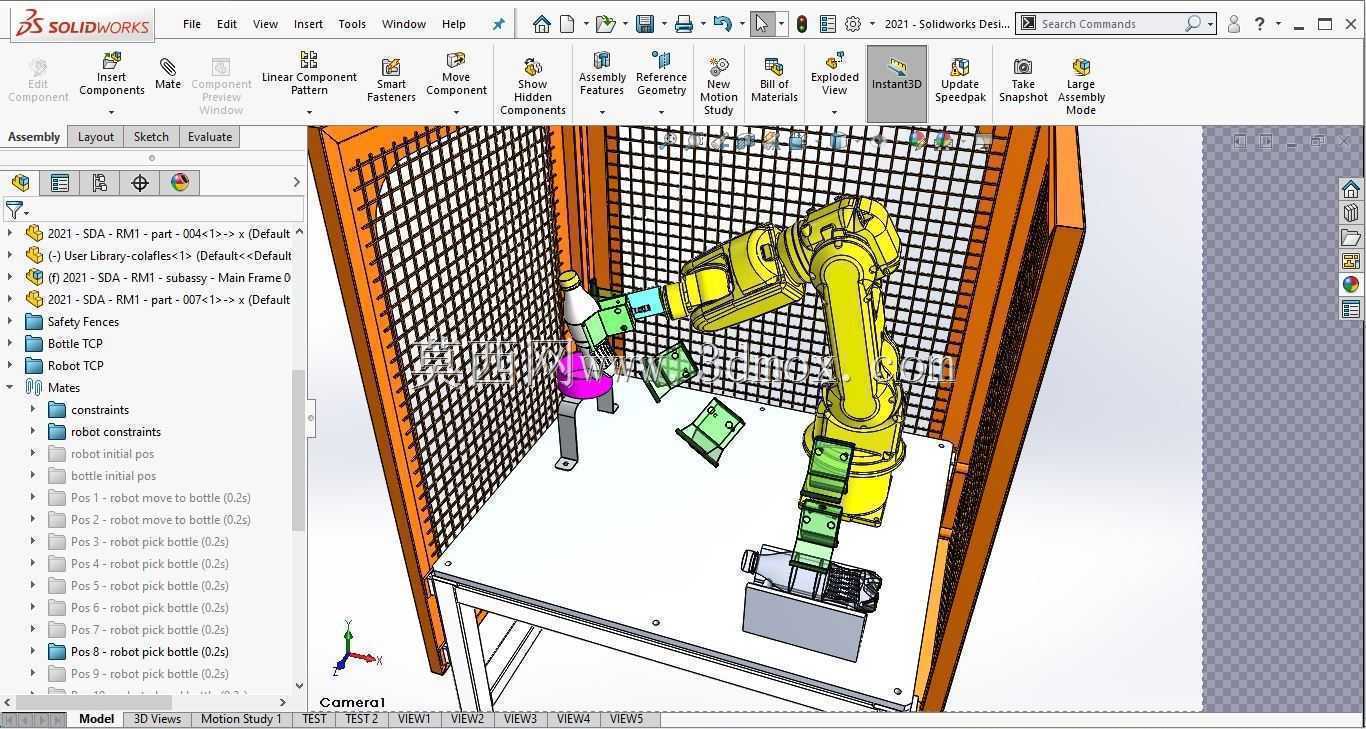

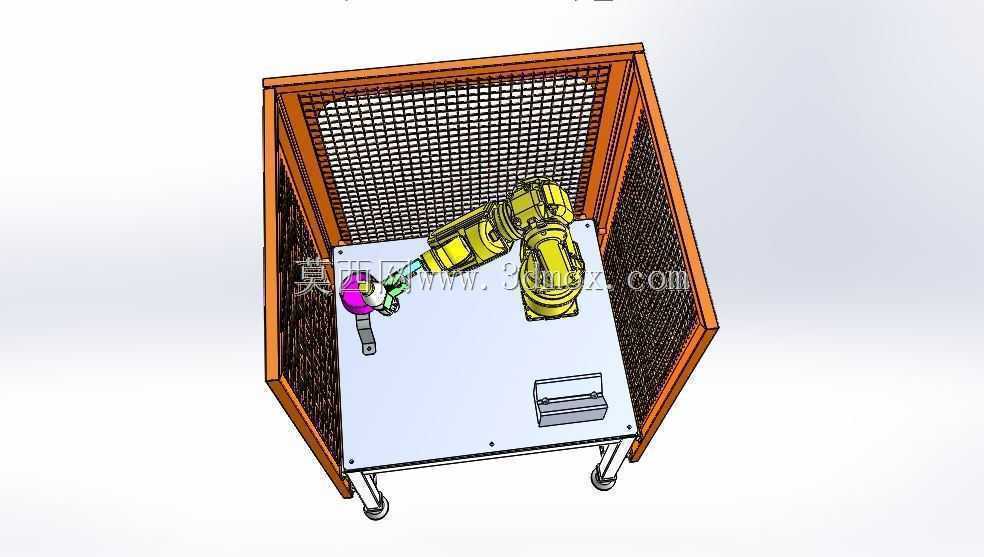

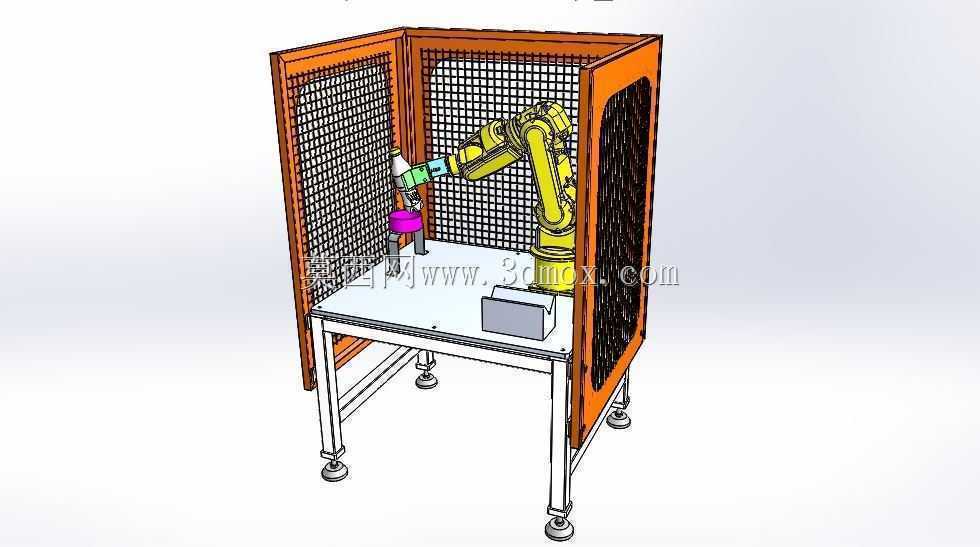

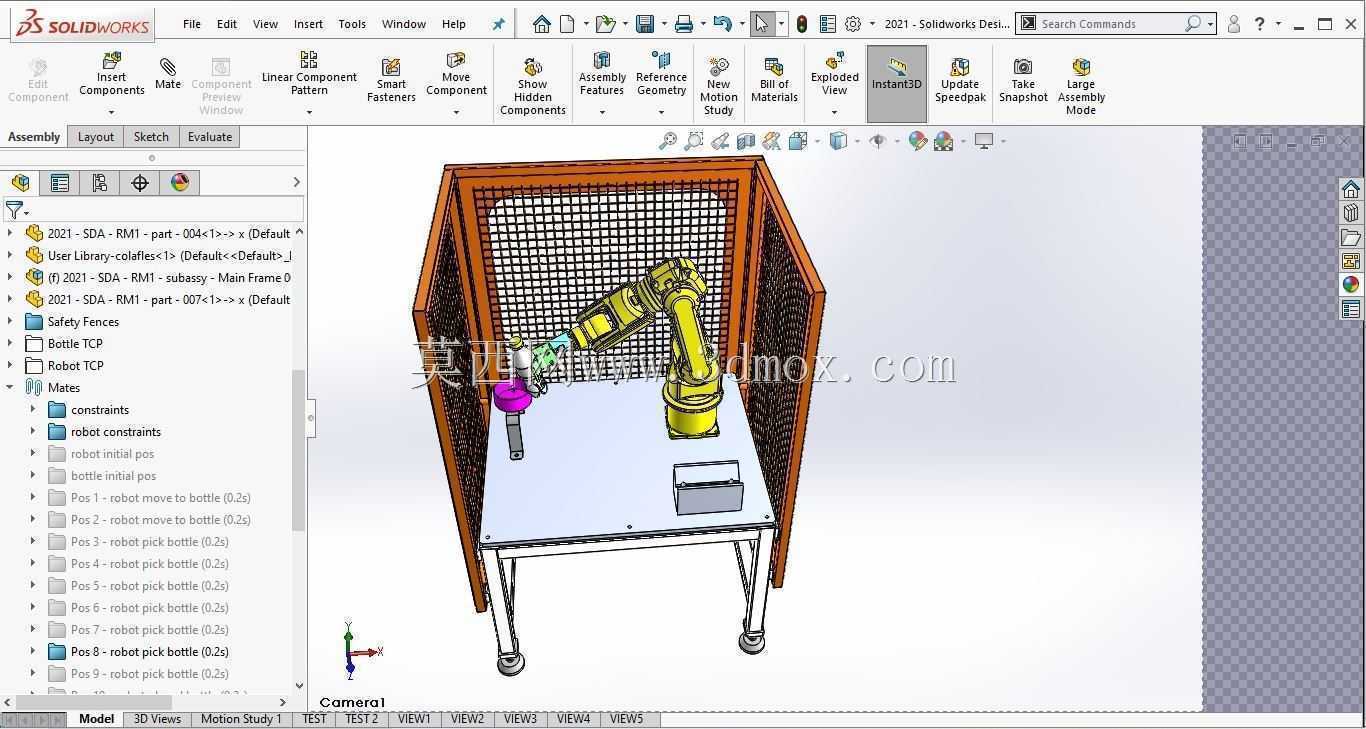

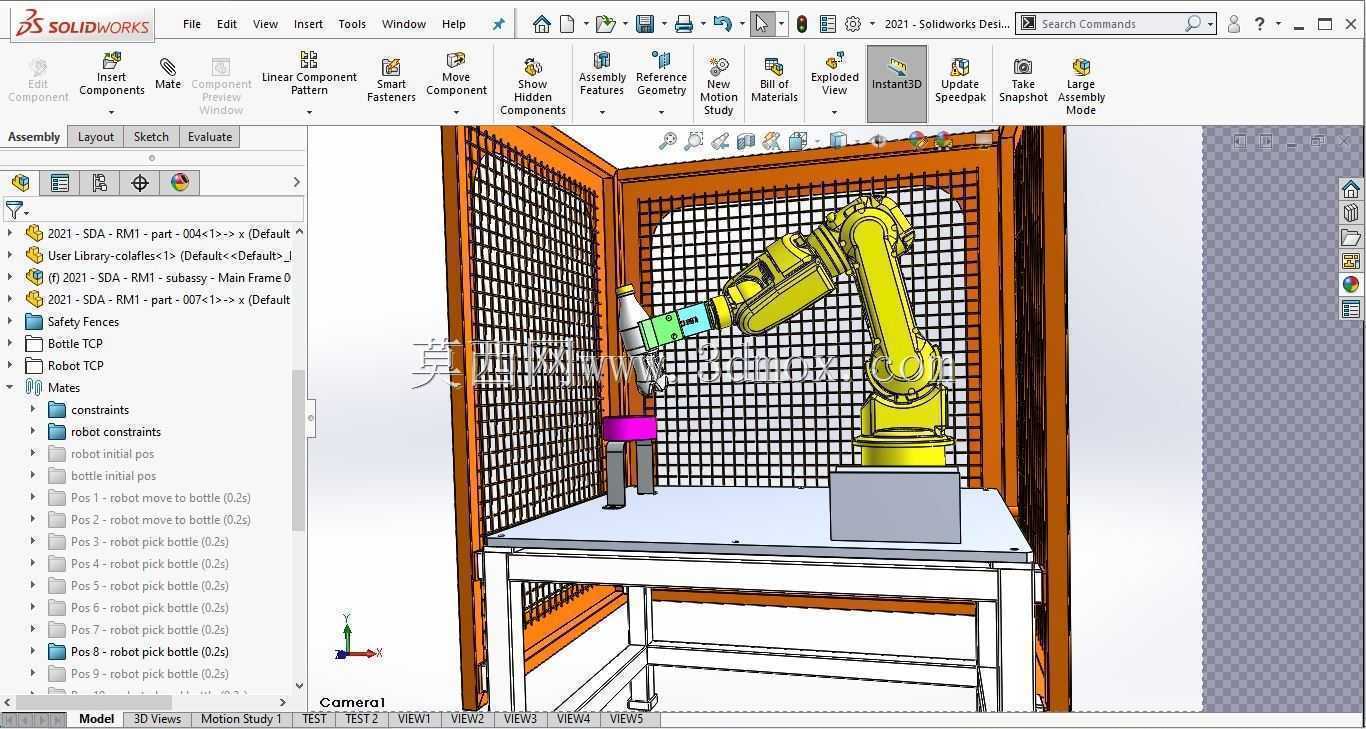

　　这套六轴机器人作业单元，主要面向瓶装酒水生产环节的工位转移场景，在灌装、贴标、装箱等工序间完成玻璃瓶类工件的拾取与移位，替代人工完成重复度高、节拍稳定的上下料动作，适配轻工包装生产线的柔性作业需求。整套单元采用落地式安装布局，底部为方管焊接成型的支撑工作台，台面采用平整钢板加工，作为机器人本体、工件定位工装的安装基准面，工作台下方预留走线与气动元件安装空间，整体安装边界需满足周边预留不小于800mm的维护通道，围栏外侧与生产线接驳位置预留工件进出的开口，适配现有输送线的对接高度。外围配置铝型材框架加网格防护板的安全围栏，围栏高度覆盖机器人最大运动包络的上沿，网格孔径满足安全防护标准，防止人员误伸入作业范围，

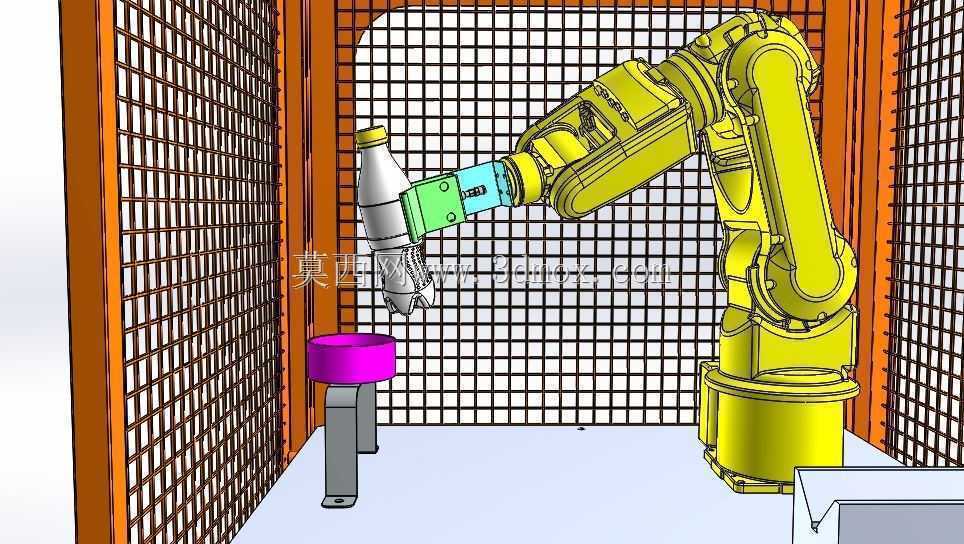

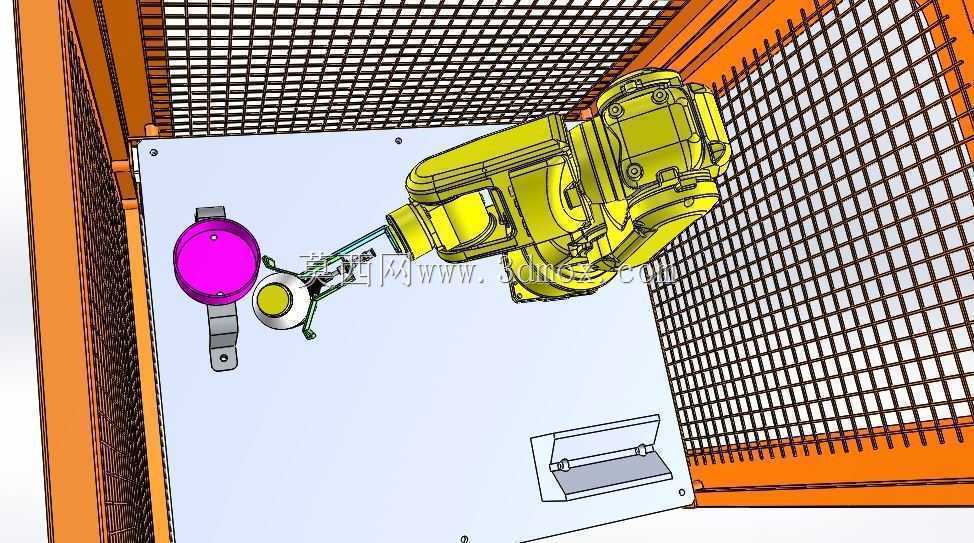

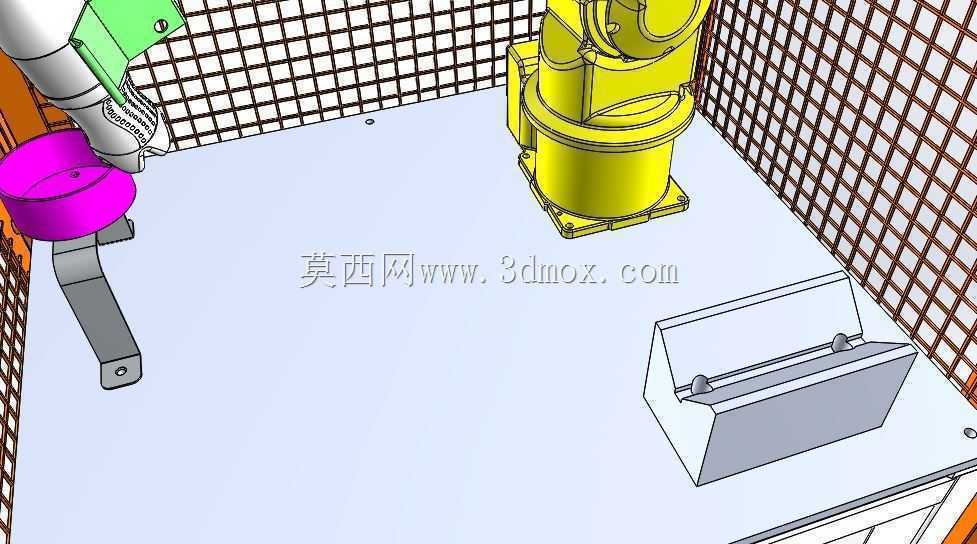

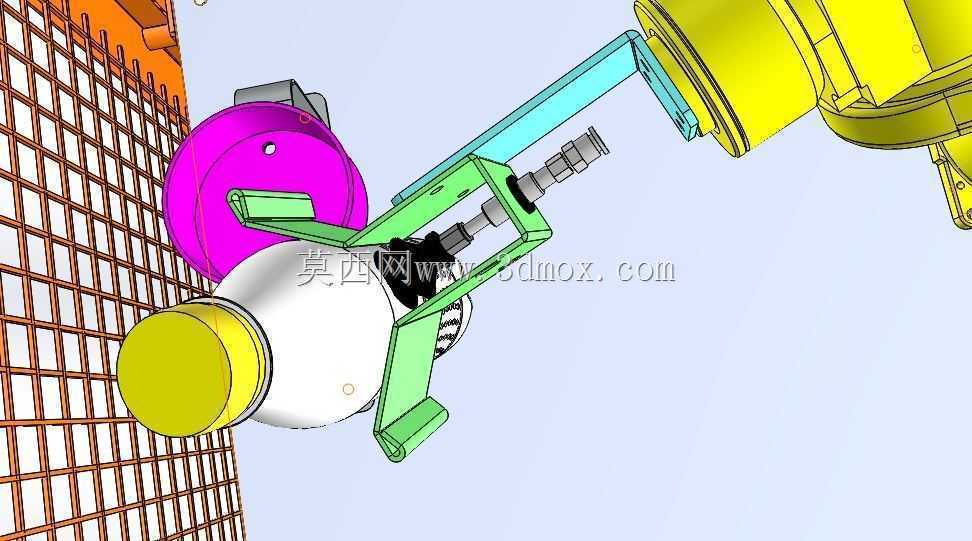

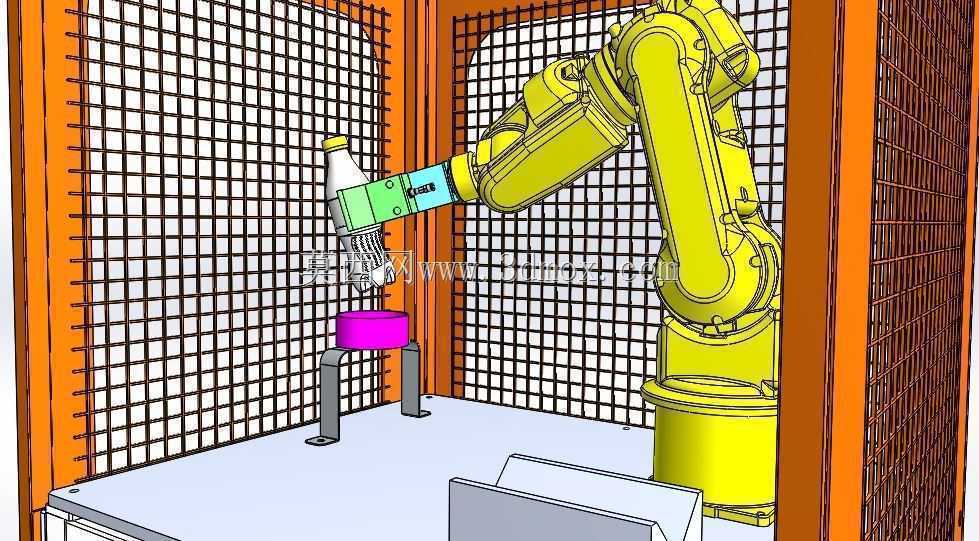

　　围栏框架与工作台采用螺栓连接固定，无需现场焊接，便于拆装移位。机器人本体采用六轴串联关节结构，末端配置适配圆柱型瓶身的夹持工装，夹持位置避开瓶身标签粘贴区域，夹持力可根据瓶身壁厚调整，避免夹损玻璃容器，各关节运动范围覆盖工作台面上的两个作业工位，可完成从取料位到放料位的回转、升降、姿态调整全流程动作，运动路径可根据工位位置调整，适配不同规格瓶型的作业需求。设计过程中优先验证了机器人的运动包络边界，确保末端工装在全行程运动中不会与围栏、工作台架体发生干涉，各轴的运动限位结合实际作业行程设置，减少无效空行程，提升作业节拍。工作台面上的工件定位座采用硬质耐磨材质加工，定位槽尺寸适配瓶身底部轮廓，

　　取料位与放料位的中心距匹配机器人最优作业半径范围，降低关节负载波动。气动管路与控制线缆沿工作台架体内部、围栏型材槽道布设，所有走线位置预留拖链安装空间，避免机器人运动过程中拉扯线缆，末端工装的气路接头采用快插结构，便于后期更换不同夹持工装，快速切换作业品类。整套单元的结构设计兼顾了刚性与拆装便利性，工作台架体的方管规格经过负载校核，可承受机器人满负载高速运动下的动载荷，台面平面度满足工装安装的精度要求，围栏的网格板采用边框嵌装结构，更换维护时无需拆除整体框架。在实际产线应用中，这类单元可直接对接现有瓶装生产线，无需对原有产线做大规模改造，机器人的动作逻辑可根据前后工序的节拍调整，单工位作业节拍可匹配中速包装线的生产节奏，

　　相比人工搬运，可避免玻璃瓶破损带来的安全隐患，同时保证工件放置位置的一致性，为后续工序的定位精度提供保障。设计阶段还考虑了不同瓶型的适配性，末端夹持工装可更换为不同尺寸的夹爪，工作台面上的定位座可通过螺栓孔快速更换，无需重新加工台面，适配多品类小批量的生产切换需求，围栏的检修门配置安全联锁开关，门体开启时机器人自动停止运行，满足设备安全规范要求。
