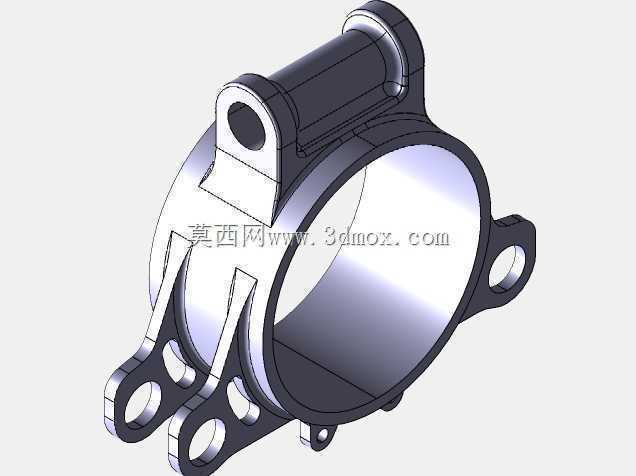

在行走类轮组的装配体系里,这类带多安装耳的筒状构件是衔接轮轴与周边悬架、制动组件的核心承力件,日常作业中需要同时传递轮端的径向载荷、转向时的侧向力矩,以及制动工况下的反向冲击载荷,因此结构设计上的刚度匹配、安装点位的同轴度控制,直接决定了轮组运行的稳定性与使用寿命。从实际装车场景来看,这类构件多用于非道路行走设备、小型作业车辆的轮边位置,内侧筒腔用于穿装轮轴或者轮毂轴承座,侧壁伸出的带孔耳片分别对应连接转向拉杆、制动卡钳支架、悬架摆臂端,部分耳片还预留了传感器走线的固定位,避免轮组跳动过程中出现线束磨损干涉的问题。设计阶段首先要敲定的是主筒腔的内径尺寸,这个尺寸需要匹配所选轮毂轴承的外圈安装公差,通常要按照过渡配合的公差带加工,
保证轴承压装后不会出现径向窜动,同时筒壁的厚度要结合额定轴载做有限元校核,在砂石路面冲击载荷下,筒壁的最大应力不能超过所选铸铝或者铸铁材料的屈服强度的70%,留出足够的安全余量。周边耳片的位置排布不能随意设置,每个耳片的孔位中心到主筒轴线的距离、耳片之间的角度偏差,都要和对接的周边构件安装位完全匹配,比如连接制动卡钳的耳片,孔位同轴度要控制在0.05mm以内,否则会出现卡钳偏磨、制动拖滞的问题;连接悬架摆臂的耳片要做局部加厚处理,因为车辆过坎时这个位置承受的冲击载荷是其他点位的2-3倍,加厚区域还要做圆弧过渡,避免应力集中导致的耳片断裂。安装边界方面,主筒的轴向长度要控制在轮辋内侧的空腔范围内,不能突出到轮辐的安装面之外,

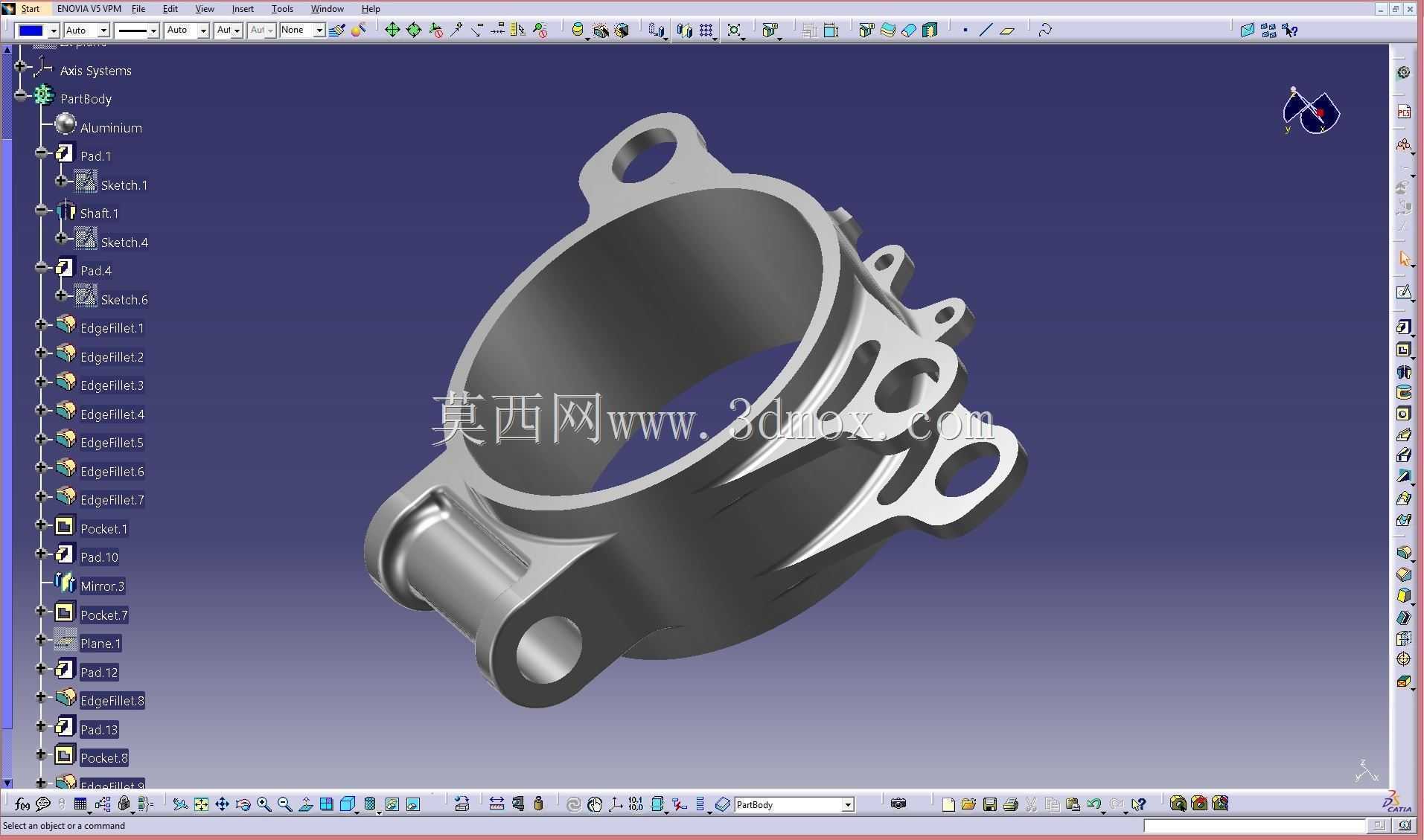

否则会干涉轮辋的装配;各个耳片的外轮廓不能超出轮边的防尘罩包覆范围,避免车辆行驶过程中飞溅的碎石直接撞击耳片根部,长期累积造成疲劳损伤。主筒侧壁延伸出的轴套结构,是用来穿装轮边锁止销或者驻车制动拨叉的,这个轴套的内孔要和主筒轴线保持规定的空间角度,角度偏差过大会导致拨叉卡滞,驻车功能无法正常触发,轴套和主筒的衔接位置要做圆角过渡,焊接或者一体铸造时要保证这个位置的致密度,不能有砂眼、气孔这类缺陷,否则承受交变载荷时容易从衔接位置开裂。从建模逻辑来看,做这类构件的三维设计时,首先要搭建主基准轴线,也就是轮轴的回转轴线,所有耳片、侧轴的位置都要以这个轴线为基准做位置度标注,先拉伸出主筒的基础实体,再逐个添加各个安装耳的特征,
每个耳片的安装孔都要做沉头或者倒角处理,避免螺栓装配时出现干涉,同时要给螺栓预留足够的扳手操作空间,不能出现螺栓拧入后没有工具空间锁紧的问题。另外还要考虑构件的轻量化设计,在保证刚度的前提下,可以在非承力的筒壁区域做减重槽设计,但是减重槽不能开在耳片根部的力传递路径上,否则会打断应力流线,大幅降低构件的整体强度。实际装配时,这个构件的主筒端面要和轮毂轴承的端面完全贴合,不能有翘曲,所以设计时要标注端面的平面度公差,控制在0.03mm以内,各个耳片的安装面也要和对接构件的安装面平行,平行度偏差过大会导致螺栓承受额外的弯曲应力,容易出现螺栓断裂的故障。针对不同的使用场景,如果是用于低速重载的作业车辆,这个构件通常选用球墨铸铁材质,铸造后做时效处理消除内应力,再进行机加工保证尺寸精度;如果是用于追求轻量化的高速行走设备,可以选用高强度铸铝材质,表面做硬质阳极氧化处理,提高耳片安装孔的耐磨性能。还要注意的是,各个安装耳的孔位要预留对应的衬套安装空间,长期铰接转动的位置需要压装橡胶衬套或者铜套,来缓冲振动、降低磨损,所以孔的尺寸要匹配衬套的外径公差,压装后衬套不会出现转动松脱的问题。
