低压配电回路用断路器操作按钮结构

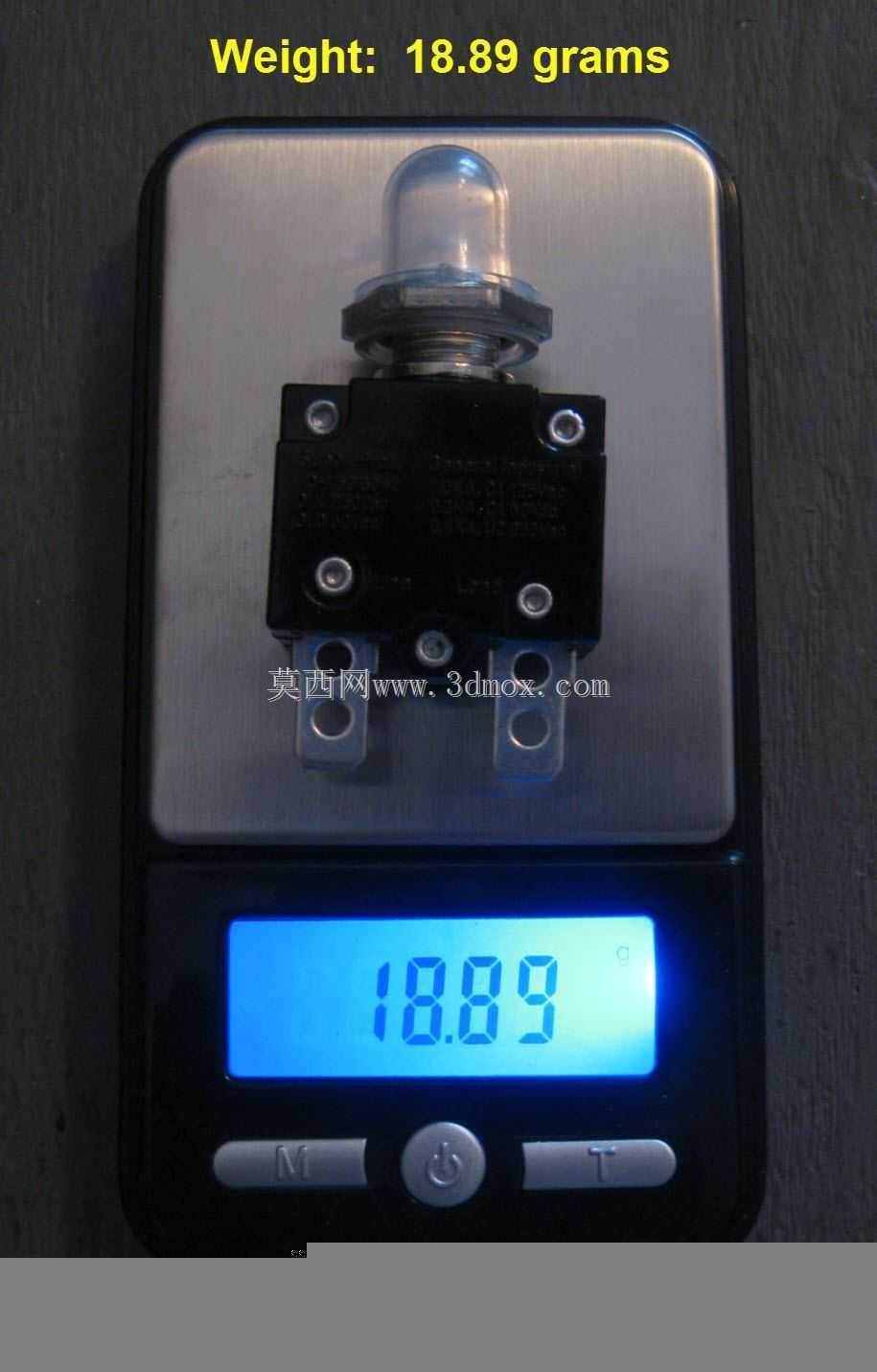

　　在低压配电盘、设备控制箱的二次回路设计里，这类断路器操作按钮是运维人员直接交互的核心部件，日常倒闸操作、故障复位、紧急分断都要通过它完成指令传递，不少刚入行的结构工程师容易忽略这类小部件的细节建模，导致后续做面板开孔、装配干涉检查时反复改图。做这个结构建模的时候，首先要考虑的是实际操作的人机交互边界，按钮的按压行程要匹配内部微动开关的触发阈值，外露操作面的高度不能超出面板防护等级要求的凸起范围，一般来说操作面高出安装面板的尺寸控制在3到5毫米比较合适，既不会因为凸起过高容易被误碰，也不会因为凹陷过深导致操作时手指发力不便。安装边界上，这类按钮通常采用卡装式结构配合面板开孔，开孔直径要和按钮基座的卡扣尺寸留0.1到0.

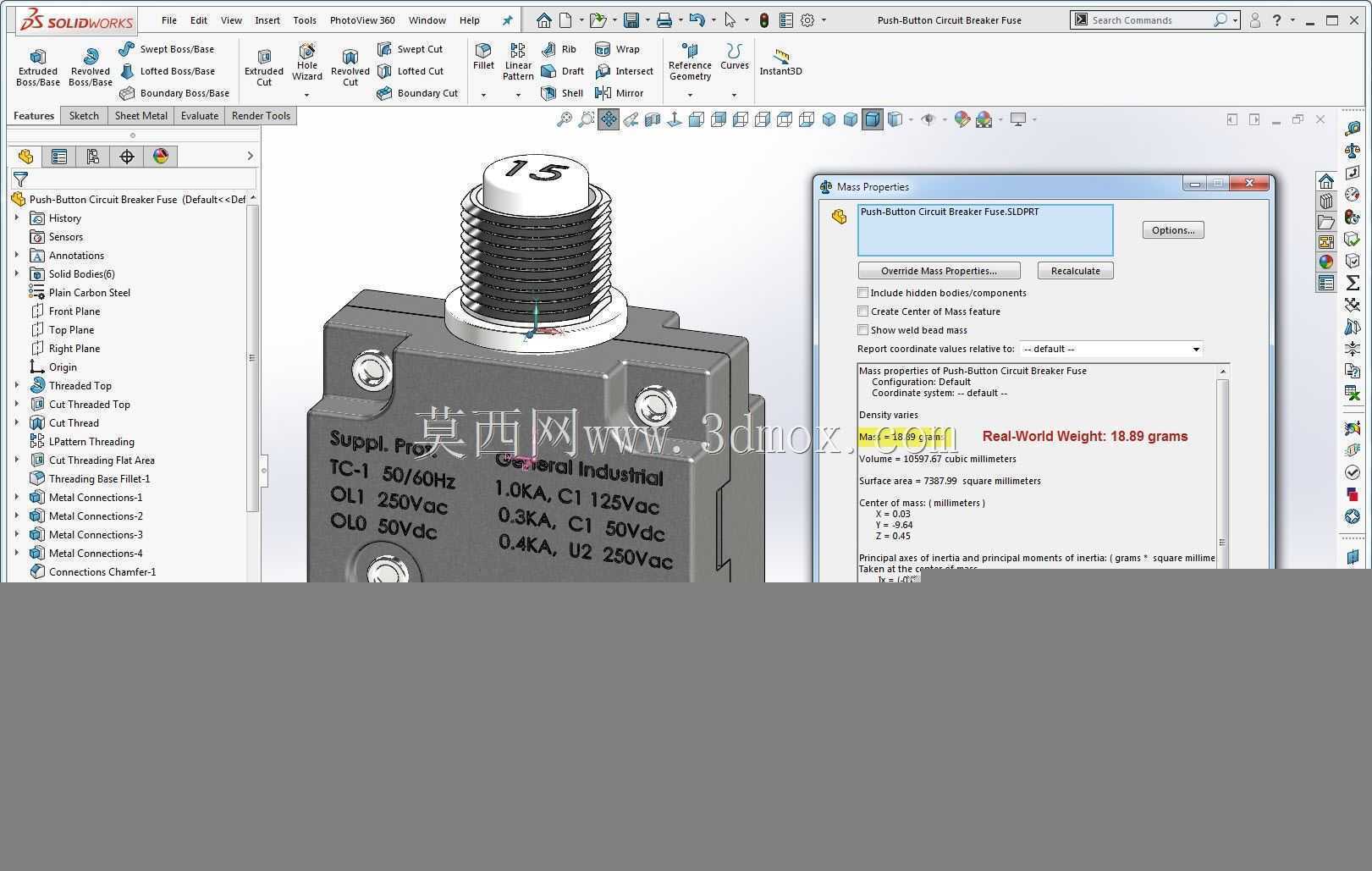

　　2毫米的装配间隙，卡扣的弹性臂厚度要兼顾安装便捷性和长期使用的抗疲劳性，不能出现装上去容易、运维几次就松脱的情况，毕竟配电设备的操作频次虽然不高，但设计寿命往往要达到十年以上，卡扣的反复形变余量必须留足。从功能特性来说，这个按钮要传递明确的操作反馈，按压到位时要有清晰的段落触感，让操作人员不用看指示灯也能确认指令已经发出，按钮的复位弹簧刚度要匹配按压力度，按压力控制在5到15牛之间比较符合运维人员的操作习惯，太轻容易误触发，太重则长时间操作会产生疲劳感。建模过程中要注意按钮和断路器本体的传动配合关系，按钮的按压行程终点要刚好触达断路器内部的脱扣或者合闸触发点，不能出现超程过大顶坏内部机构，或者行程不足无法触发指令的问题，

　　按钮基座和安装面板之间要预留密封件的安装槽位，哪怕是室内使用的配电设备，也要考虑日常清扫、凝露带来的防护需求，密封槽的宽度和深度要匹配标准O型圈的尺寸，不用额外开定制密封件的模具，降低后续量产的成本。实际应用场景里，这类按钮不仅用在固定式低压配电柜上，在抽出式开关柜、现场设备机旁操作箱、小型终端配电箱的漏电断路器附件上都有适配，不同场景下的按钮颜色有明确的行业规范，分闸操作一般用红色，合闸用绿色，复位用黄色，建模的时候可以把不同颜色的操作面做成独立的配置，方便后续出工程图的时候直接调用，不用重复修改外观特征。设计思路上没有追求过于复杂的曲面造型，毕竟这类工业配件的核心是可靠、易加工、装配便捷，所有的加强筋、

　　卡扣结构都要符合注塑件的工艺要求，壁厚保持均匀，避免出现缩痕、翘曲的问题，按钮操作面的边缘做R0.5的圆角处理，既不会割手，也不会因为圆角过大导致标识粘贴不平整。很多工程师做这类小零件建模的时候容易忽略接线端子的避让空间，按钮基座尾部要留出足够的接线空间，方便二次线的压接和走线，不能和箱内的铜排、线槽产生干涉，基座的固定方向要做防呆设计，避免安装时装反导致操作标识和实际功能不对应，防呆筋的尺寸要明显，让装配工人不用对照图纸就能快速识别安装方向。另外还要考虑按钮的耐温性能，配电设备内部在满负荷运行时温升会达到几十度，建模选用的材质特性要匹配长期高温环境下的使用要求，塑料件的形变余量要在模型的配合尺寸里提前预留，避免高温下卡扣膨胀导致卡滞或者松脱。
