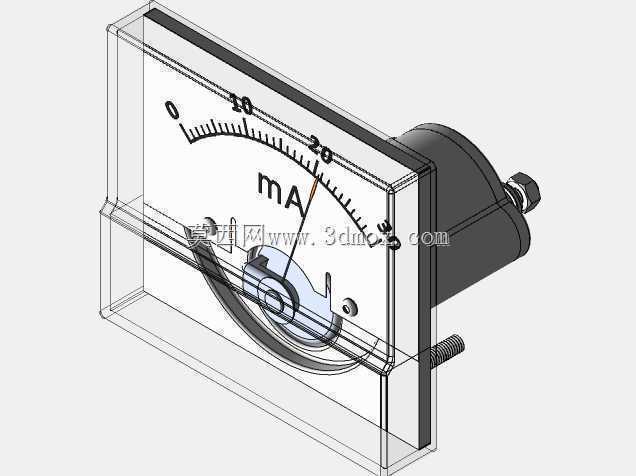

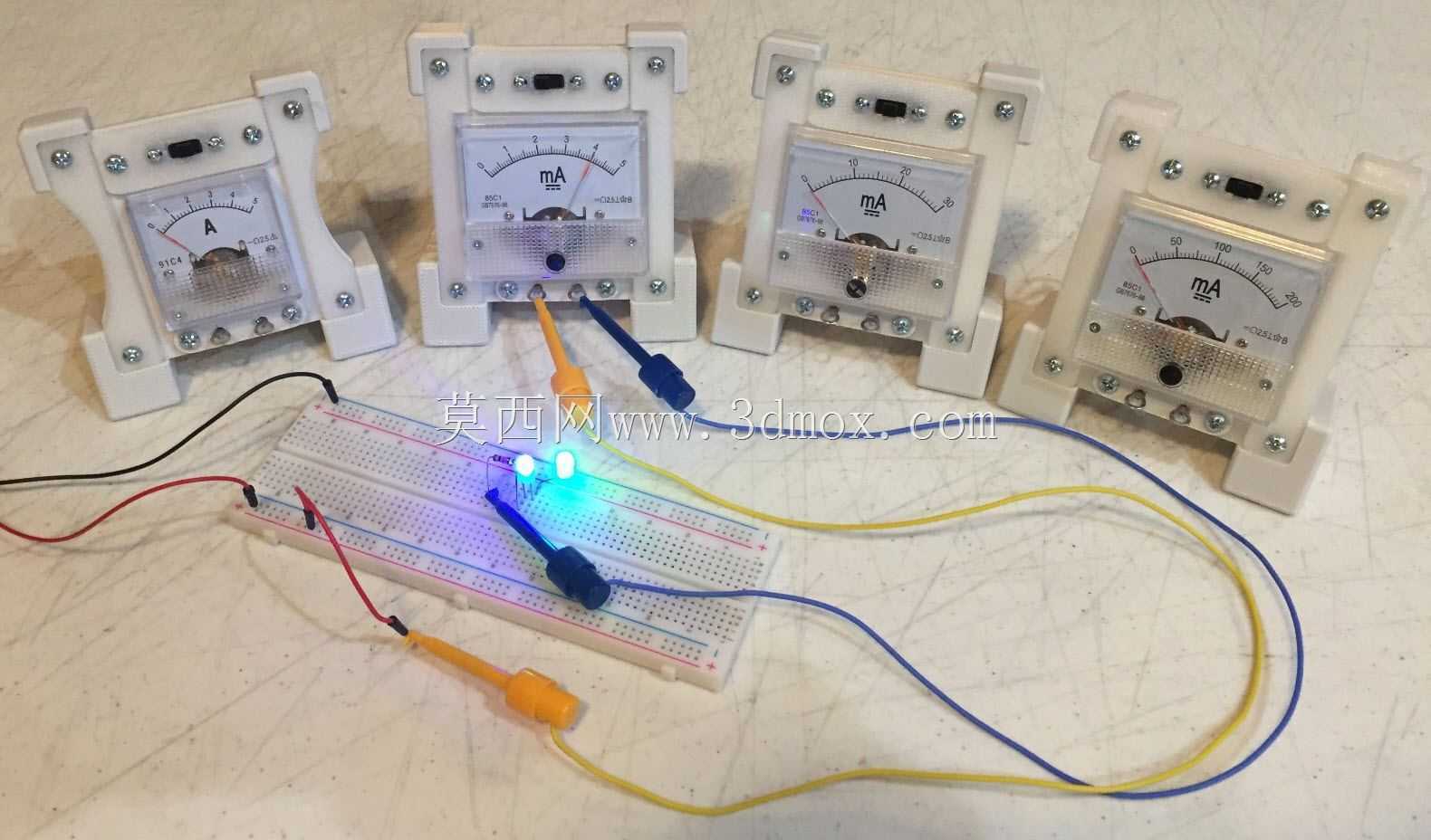

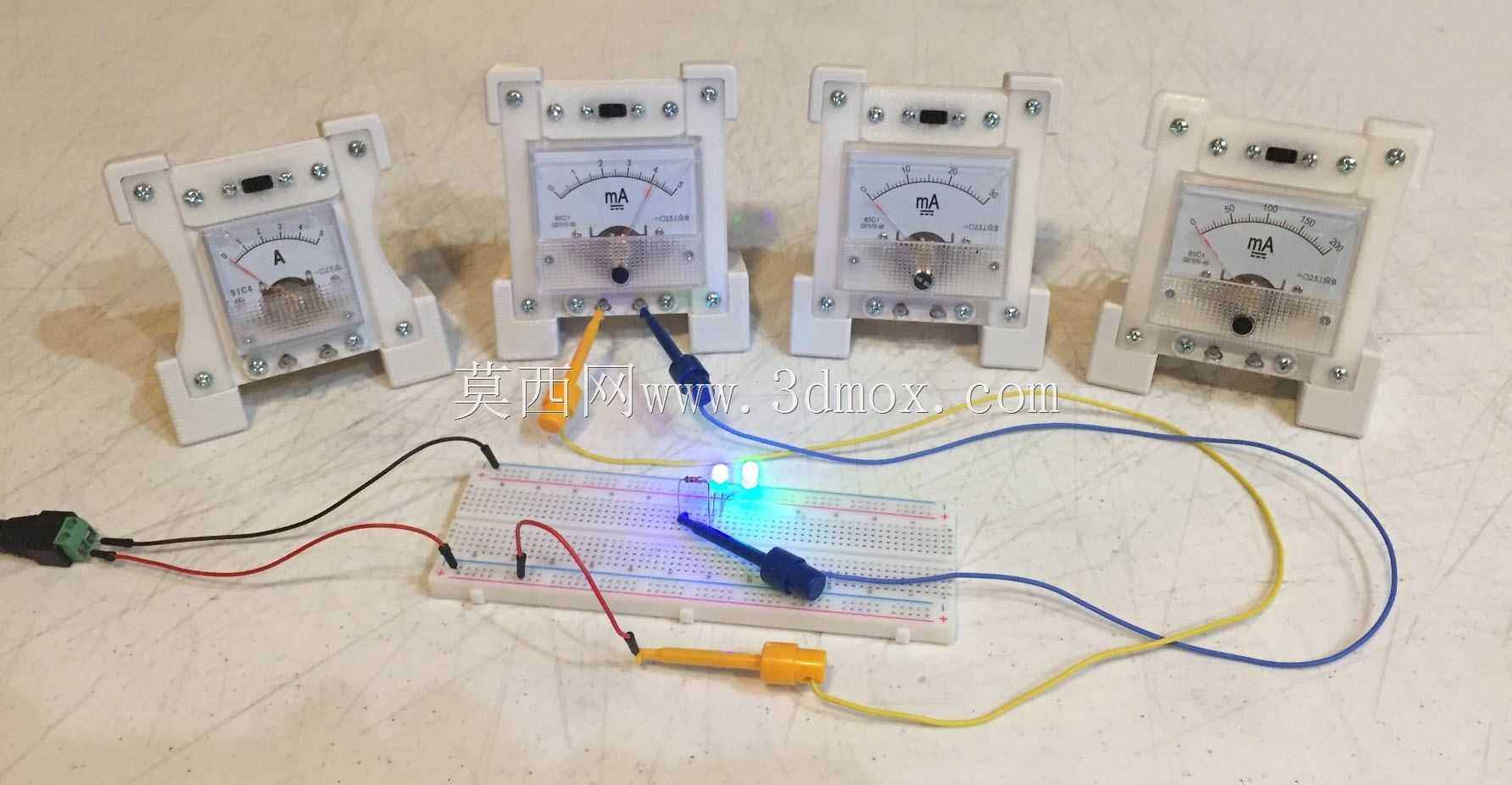

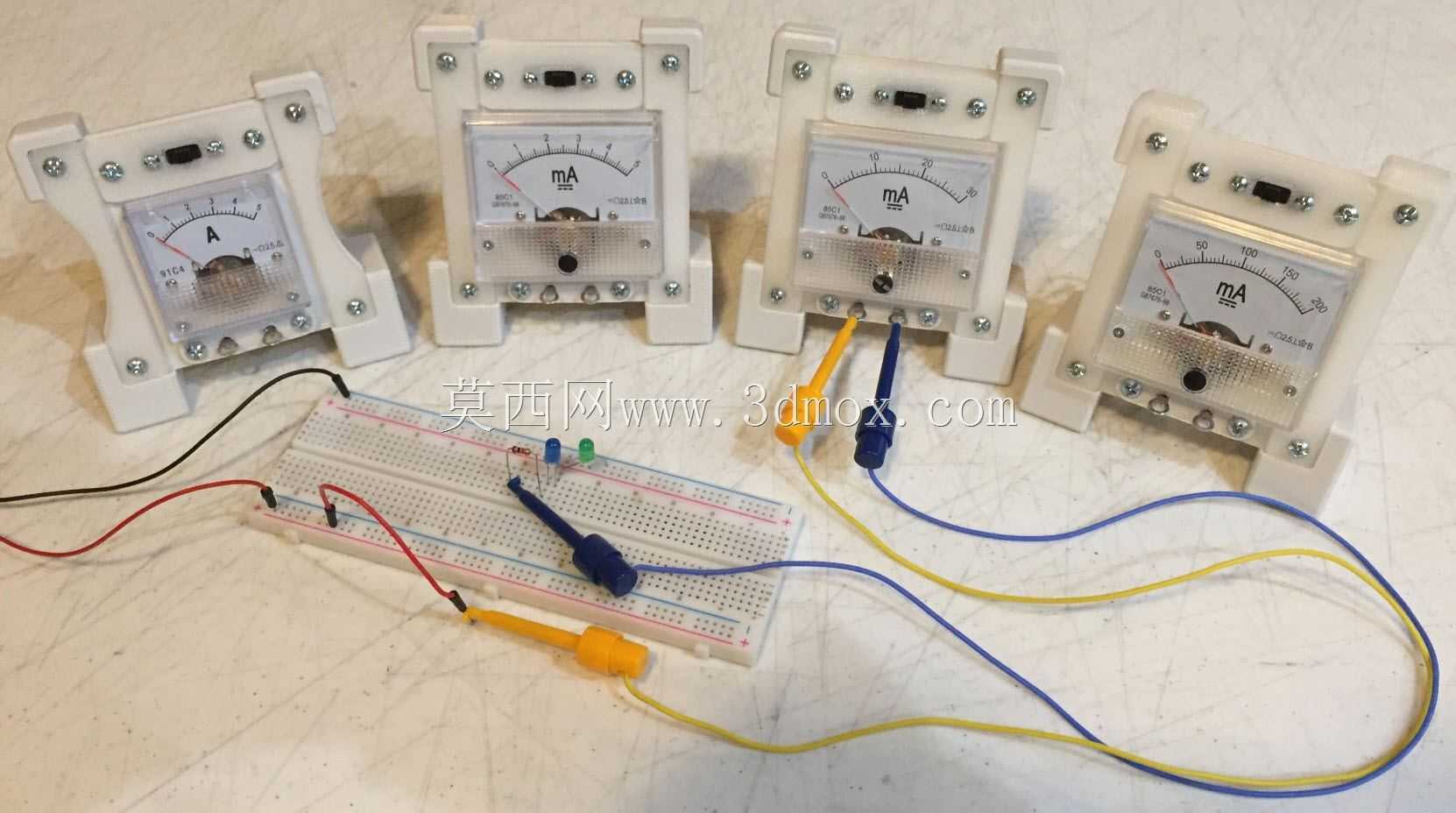

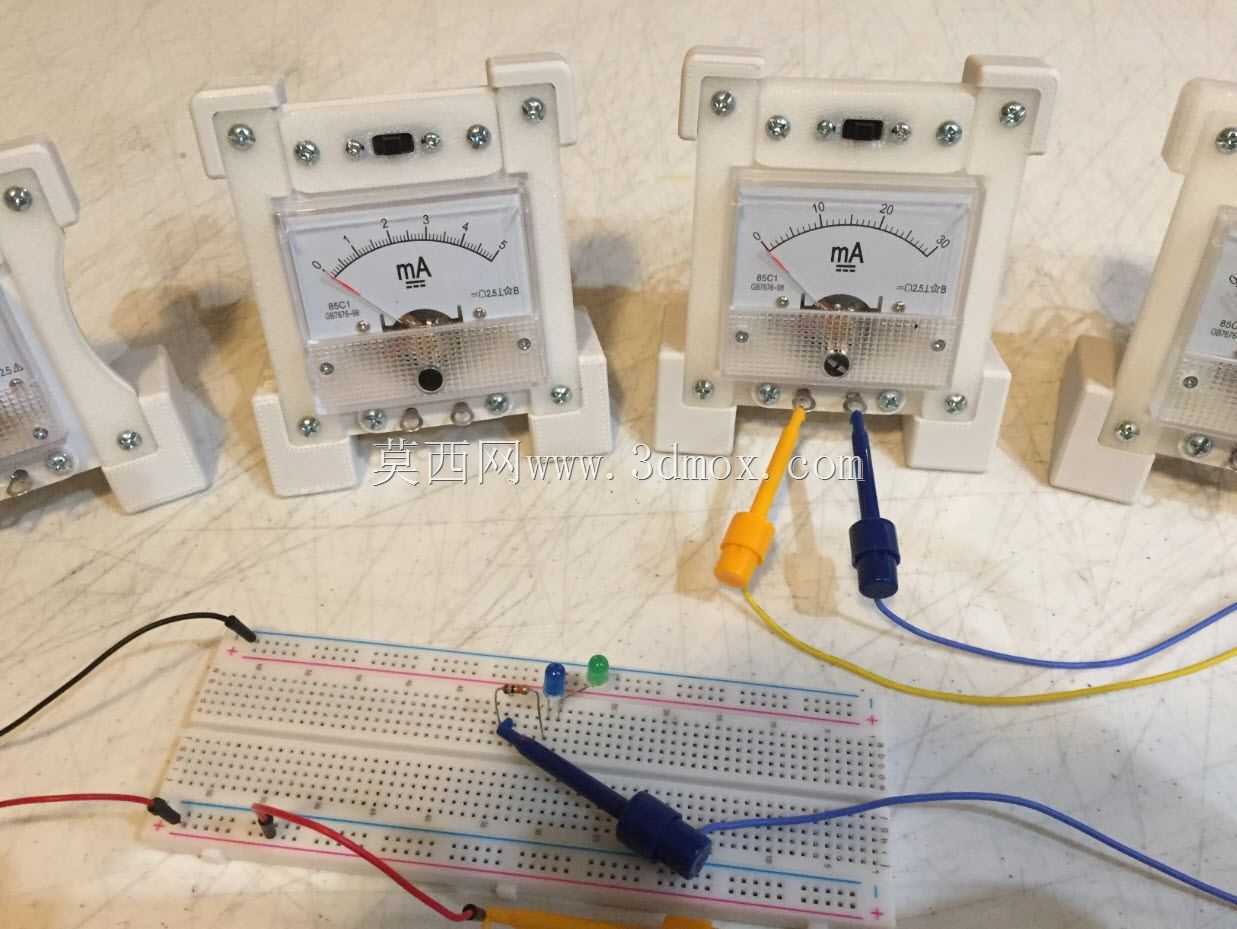

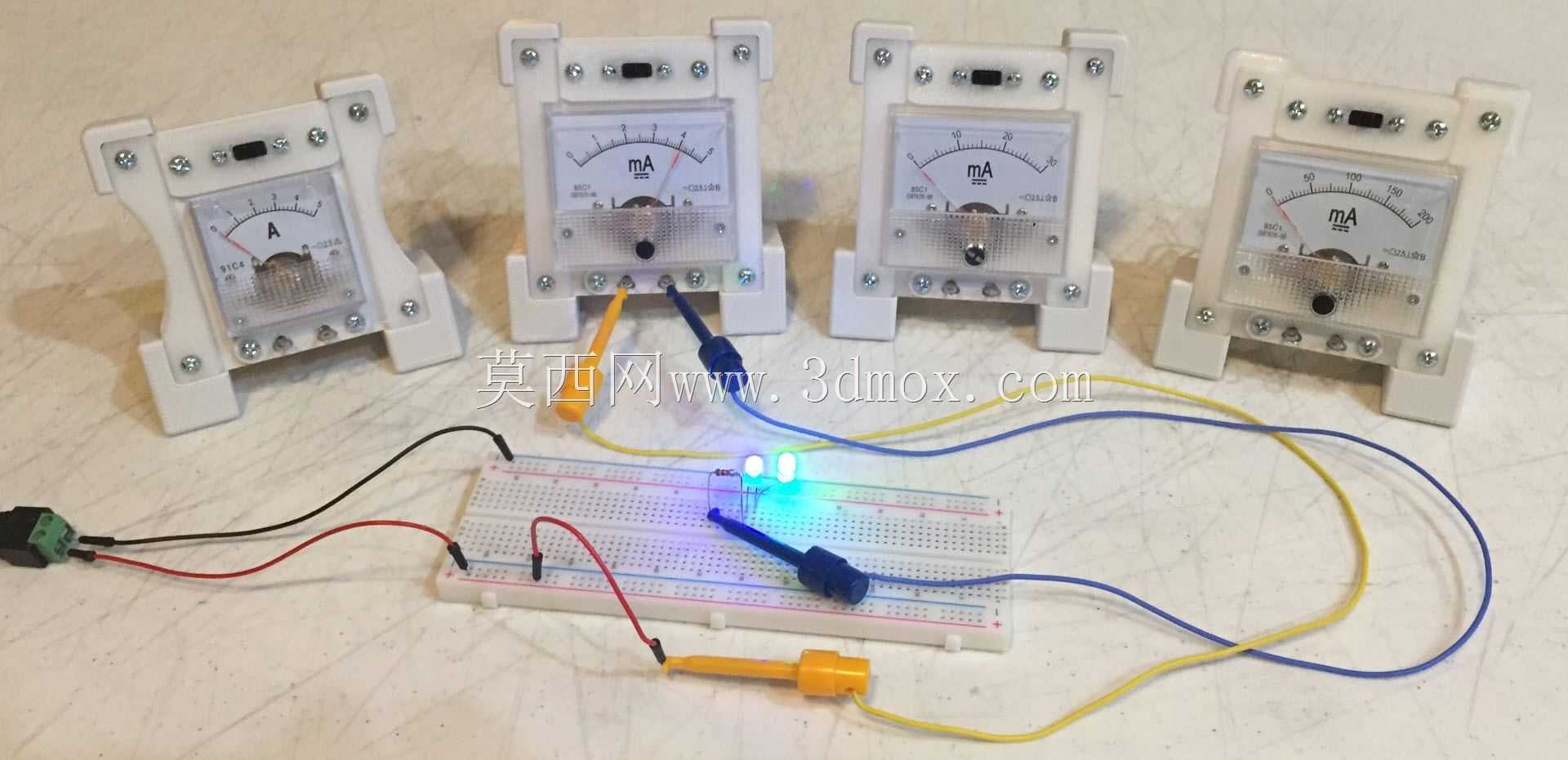

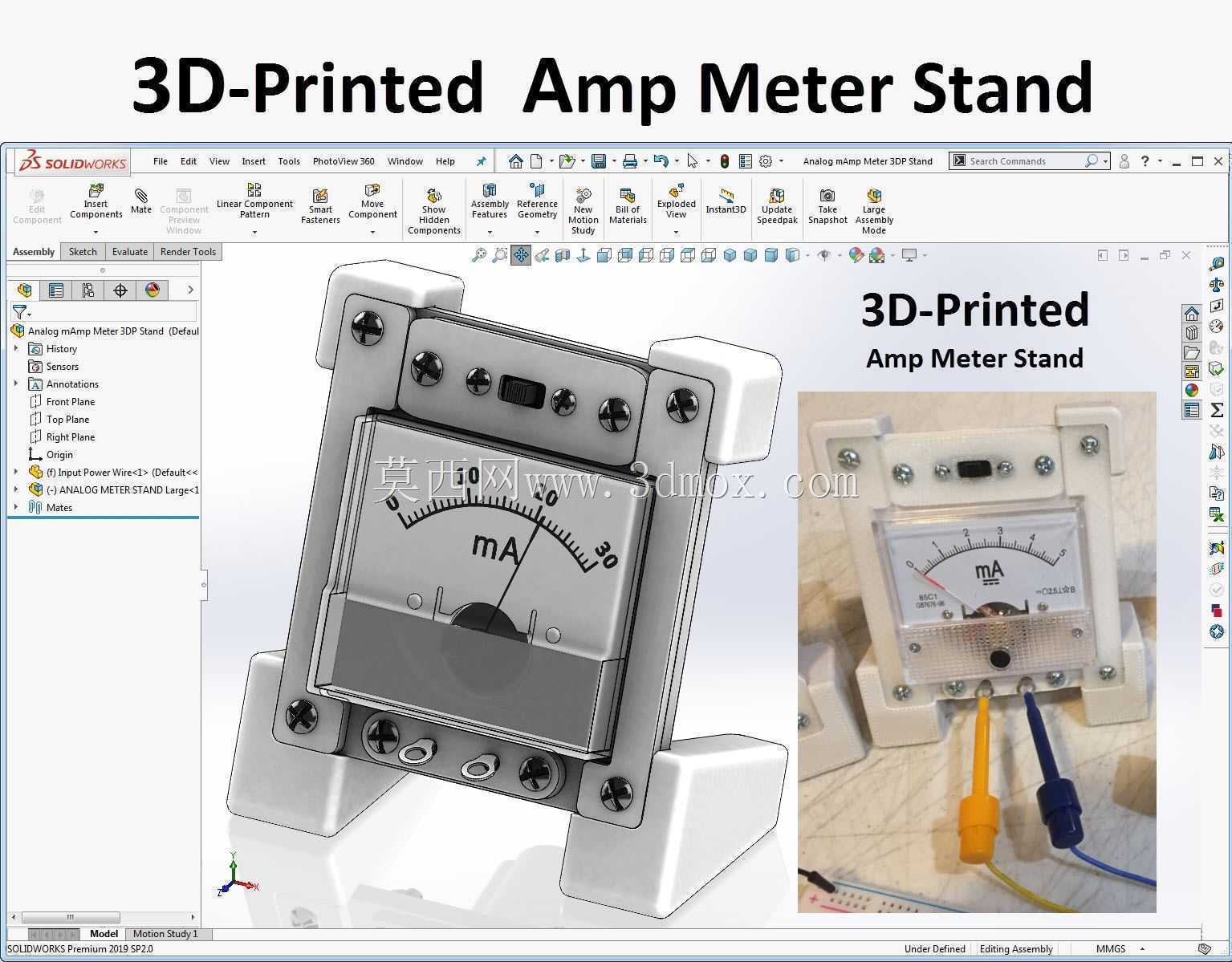

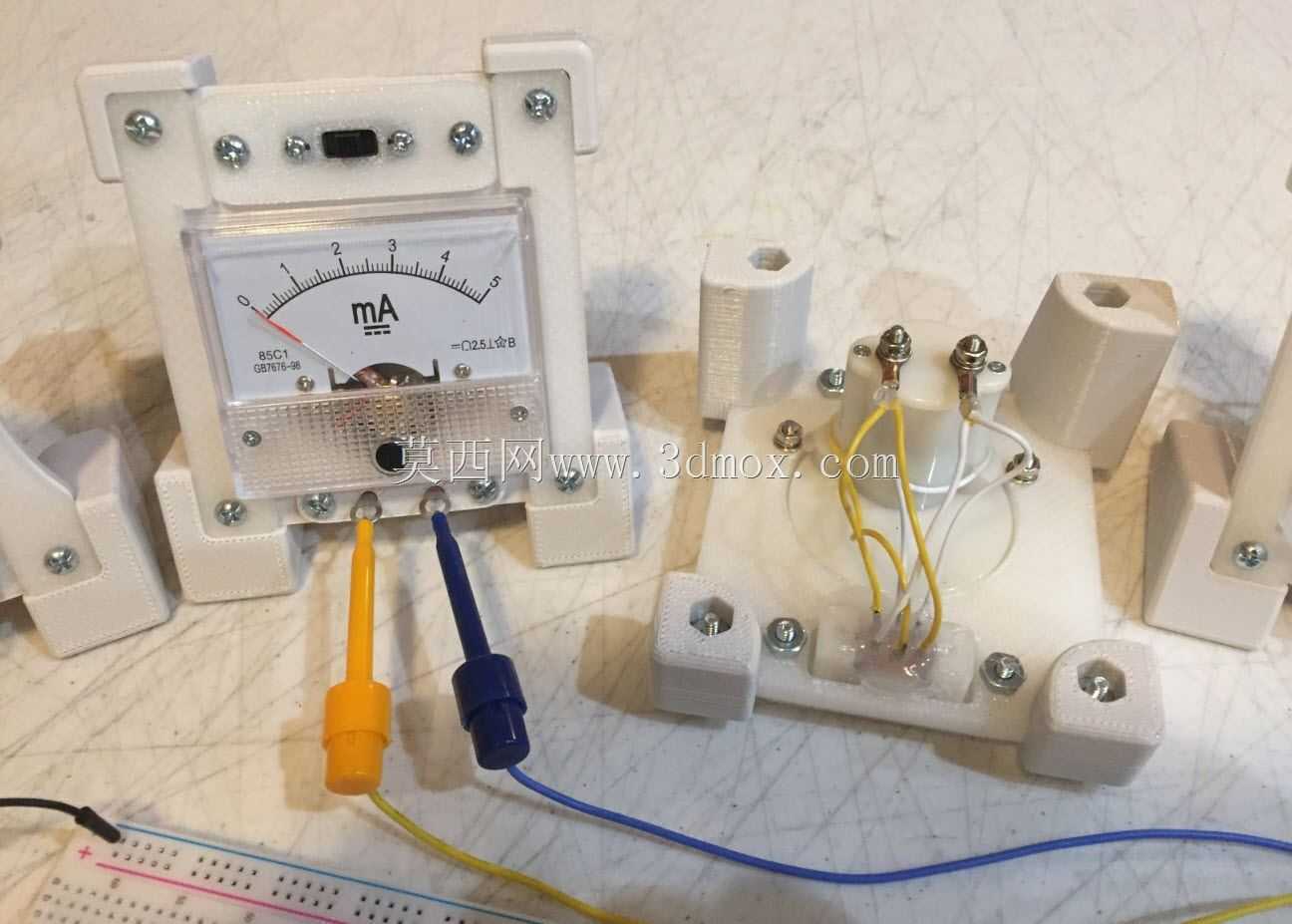

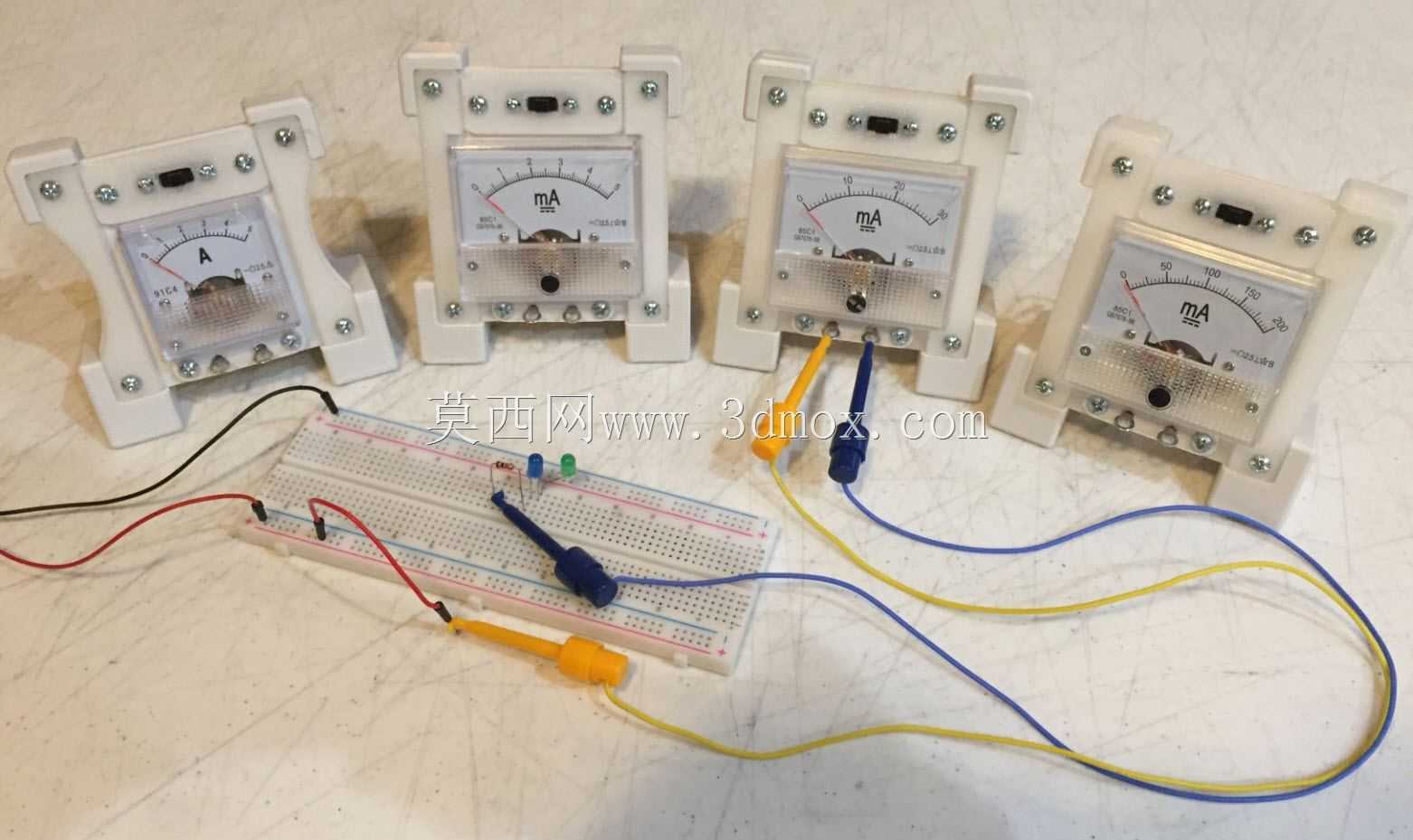

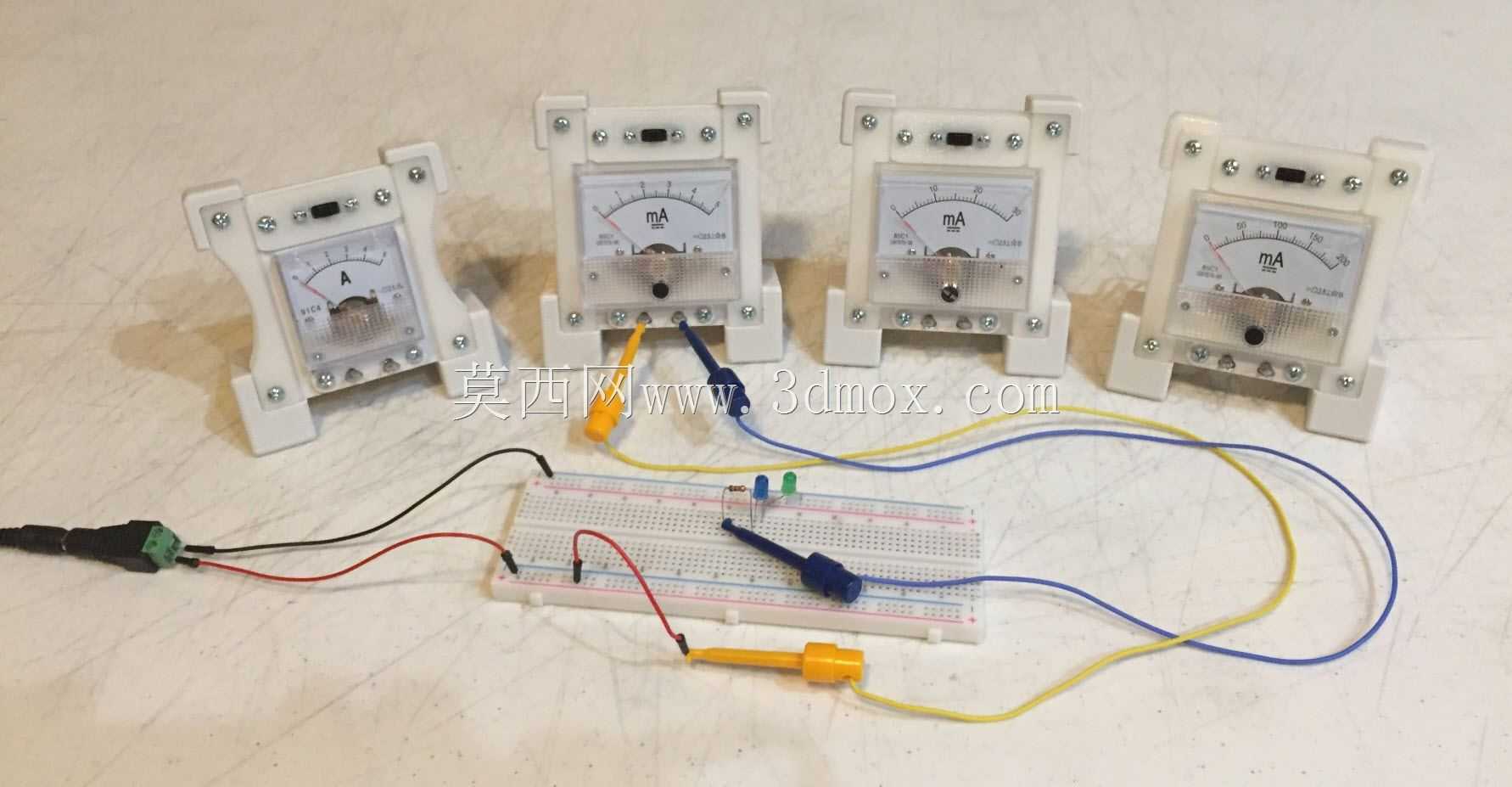

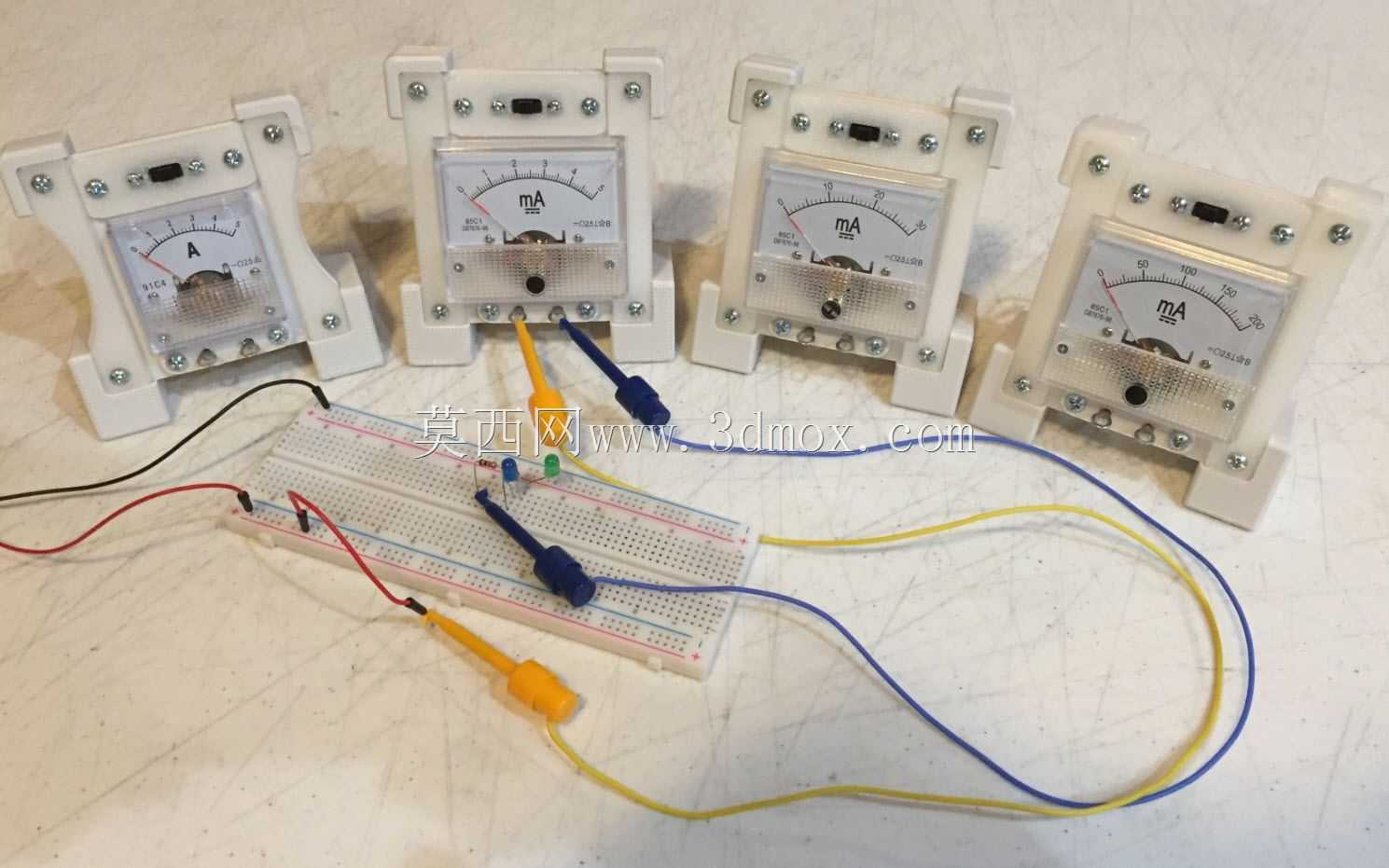

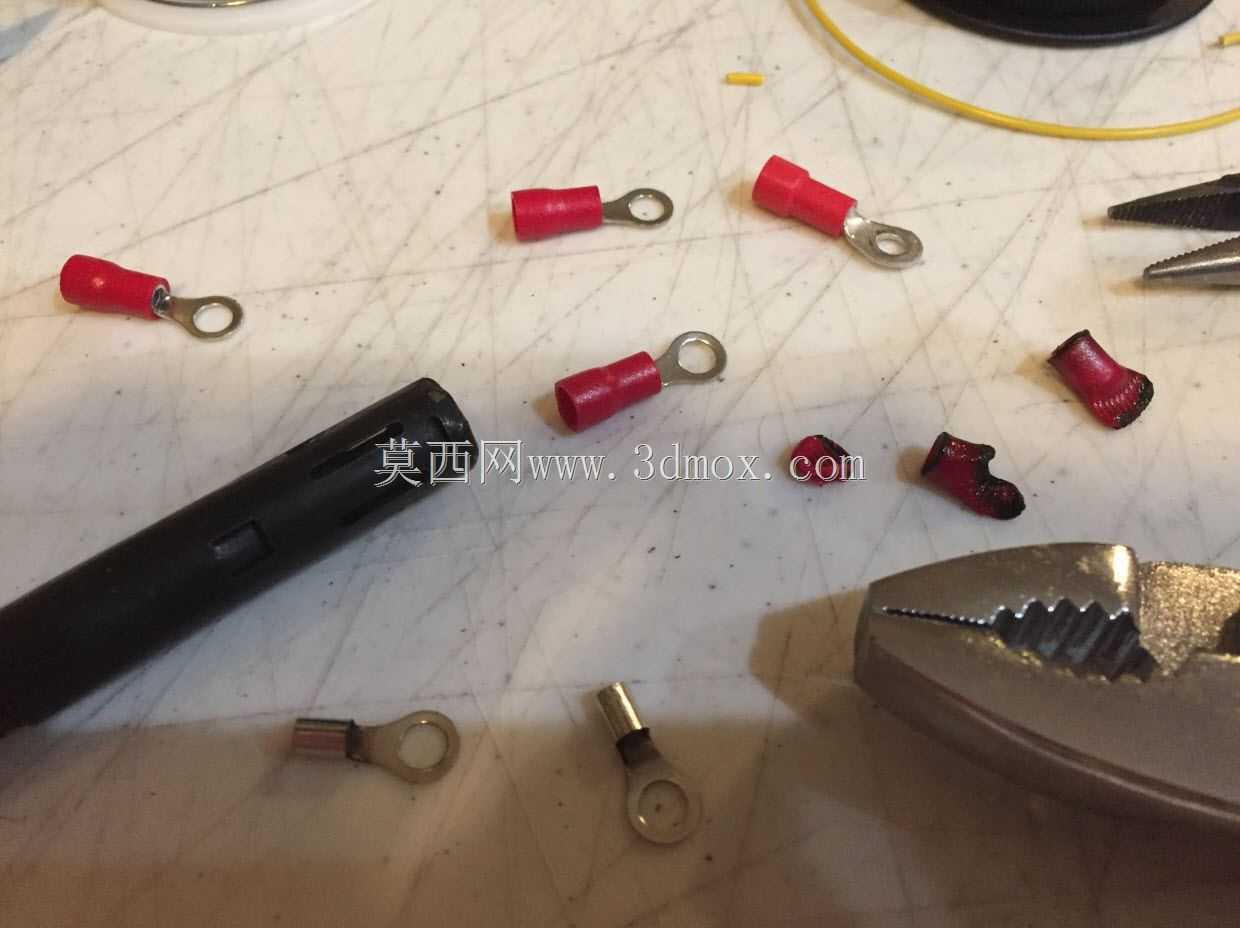

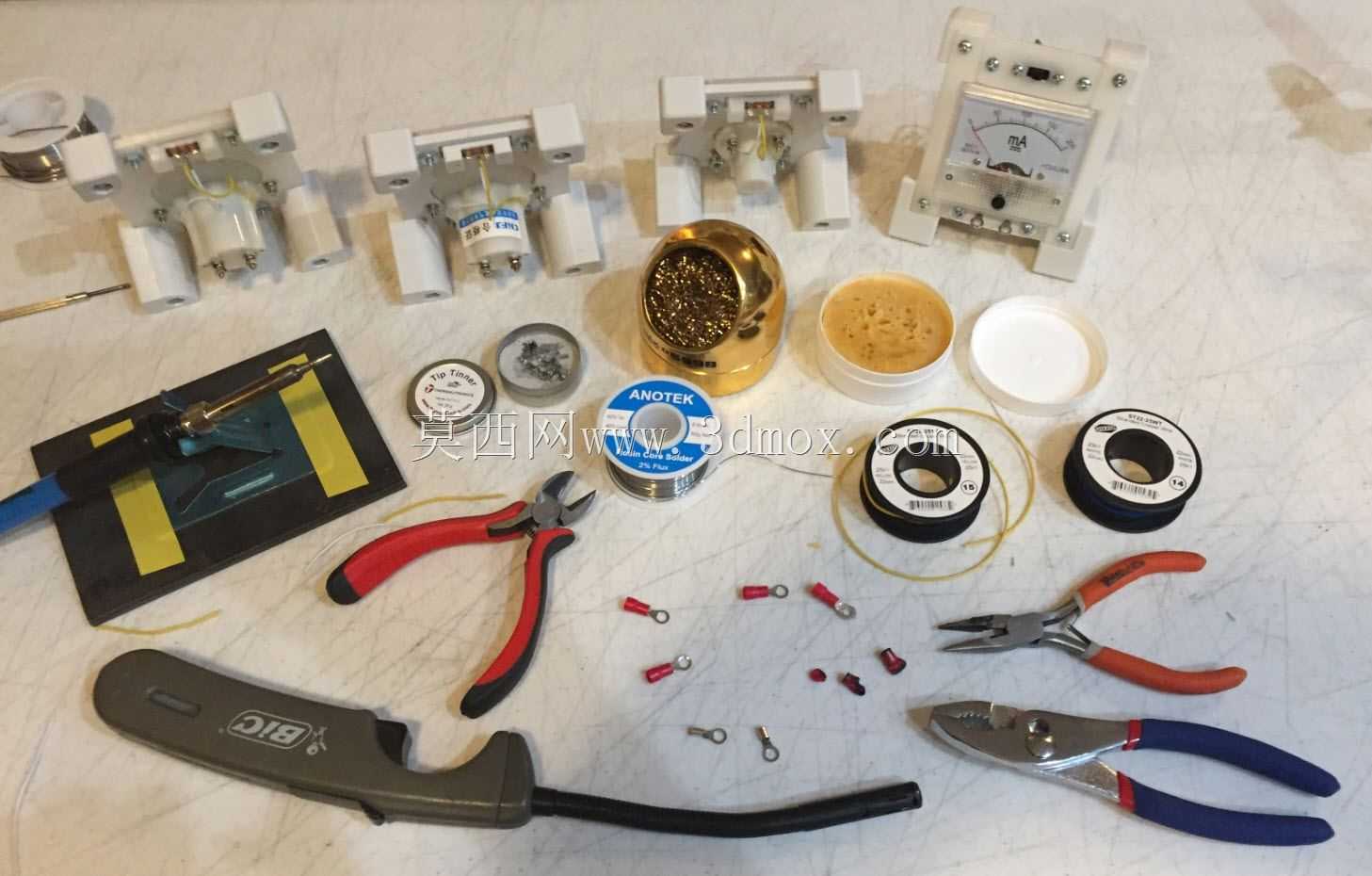

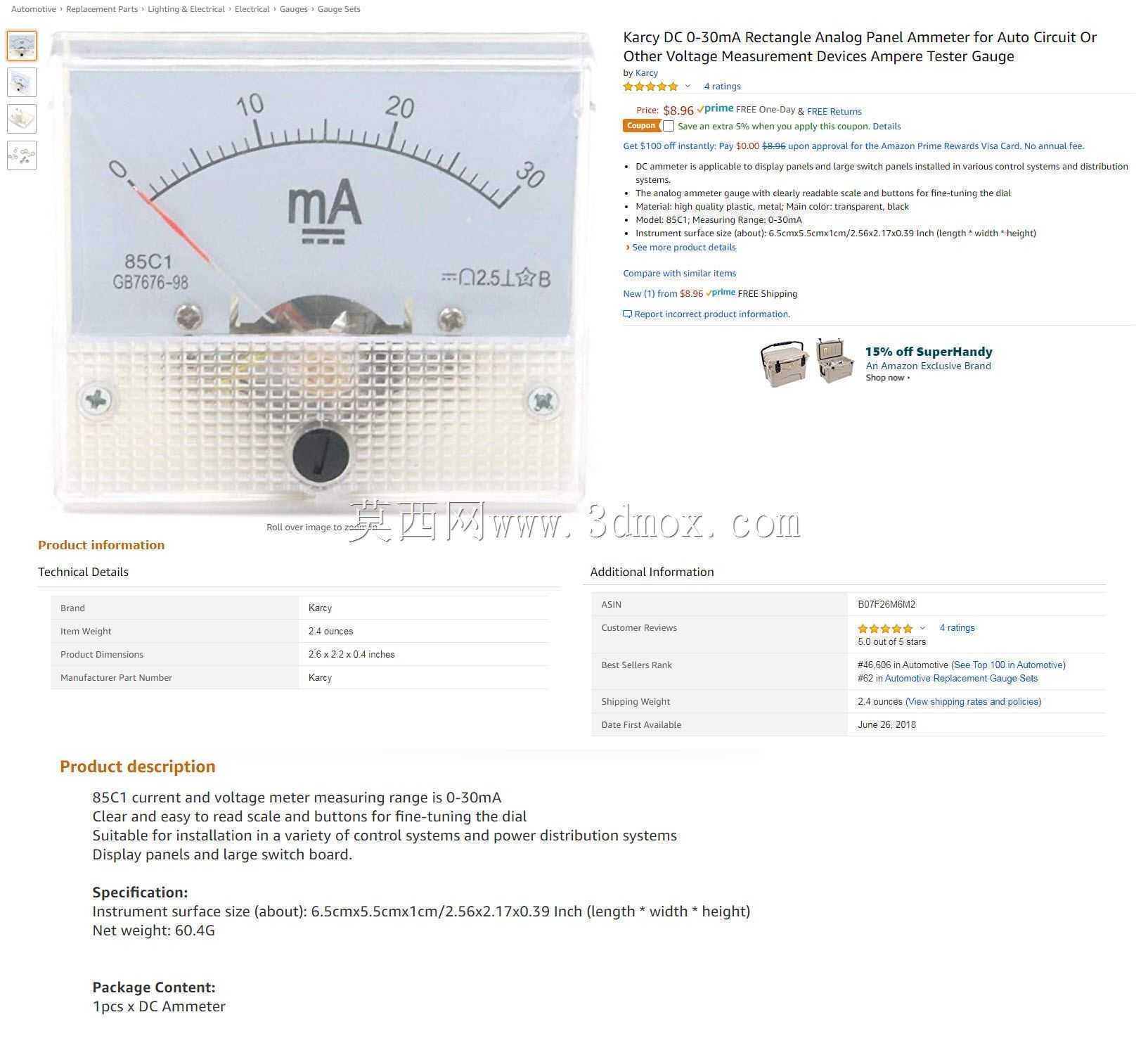

这款安培表支架主要面向电子实验台、桌面原型开发场景的仪表固定需求,解决零散指针式毫安表在调试过程中易倾倒、接线拉扯移位、观测角度不佳的实际问题,尤其适配Arduino等开源电子项目开发过程中,频繁接线调试时的仪表快速固定需求。日常电子调试作业中,小型指针电流表往往直接放置在桌面,表笔或接线端受力时很容易带动表体滑动,甚至扯断接线、摔坏表壳,不少工程师会临时用胶带或者热熔胶固定,但这类临时固定方式不仅拆装麻烦,残留的胶痕还会污染表体和工作台面,这款支架的设计初衷就是替代这类临时固定方案,实现仪表的快速装拆与稳定支撑。

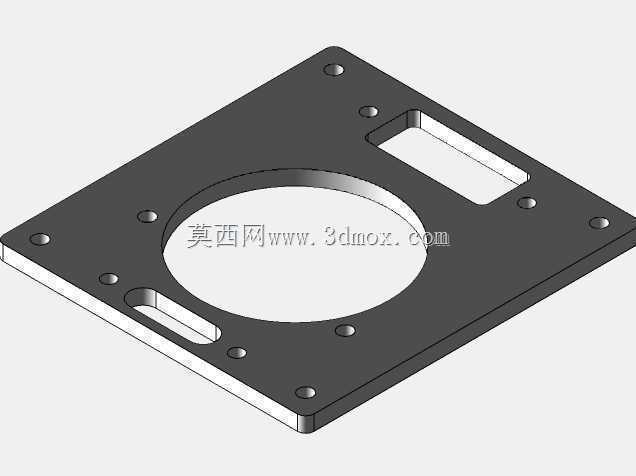

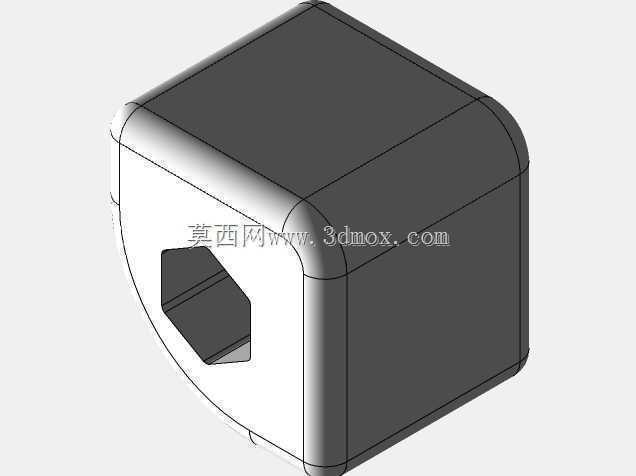

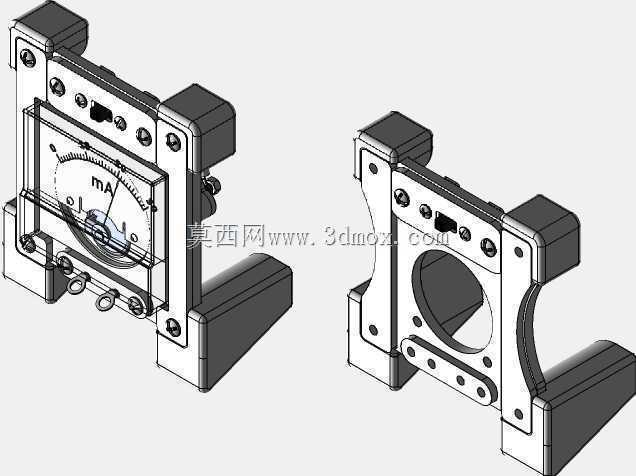

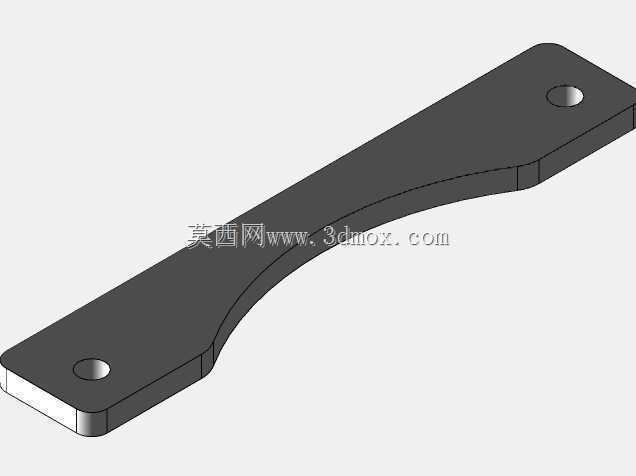

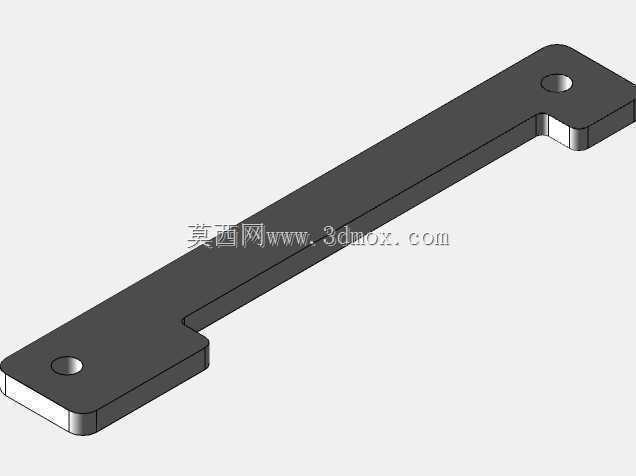

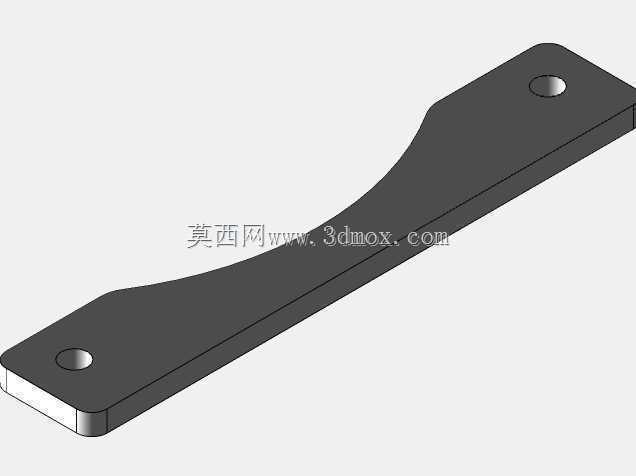

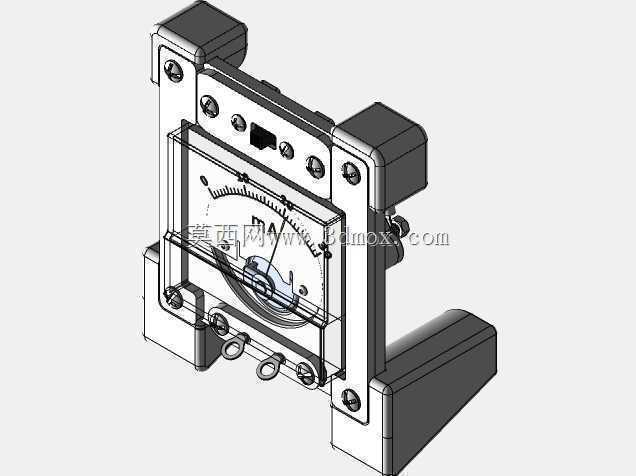

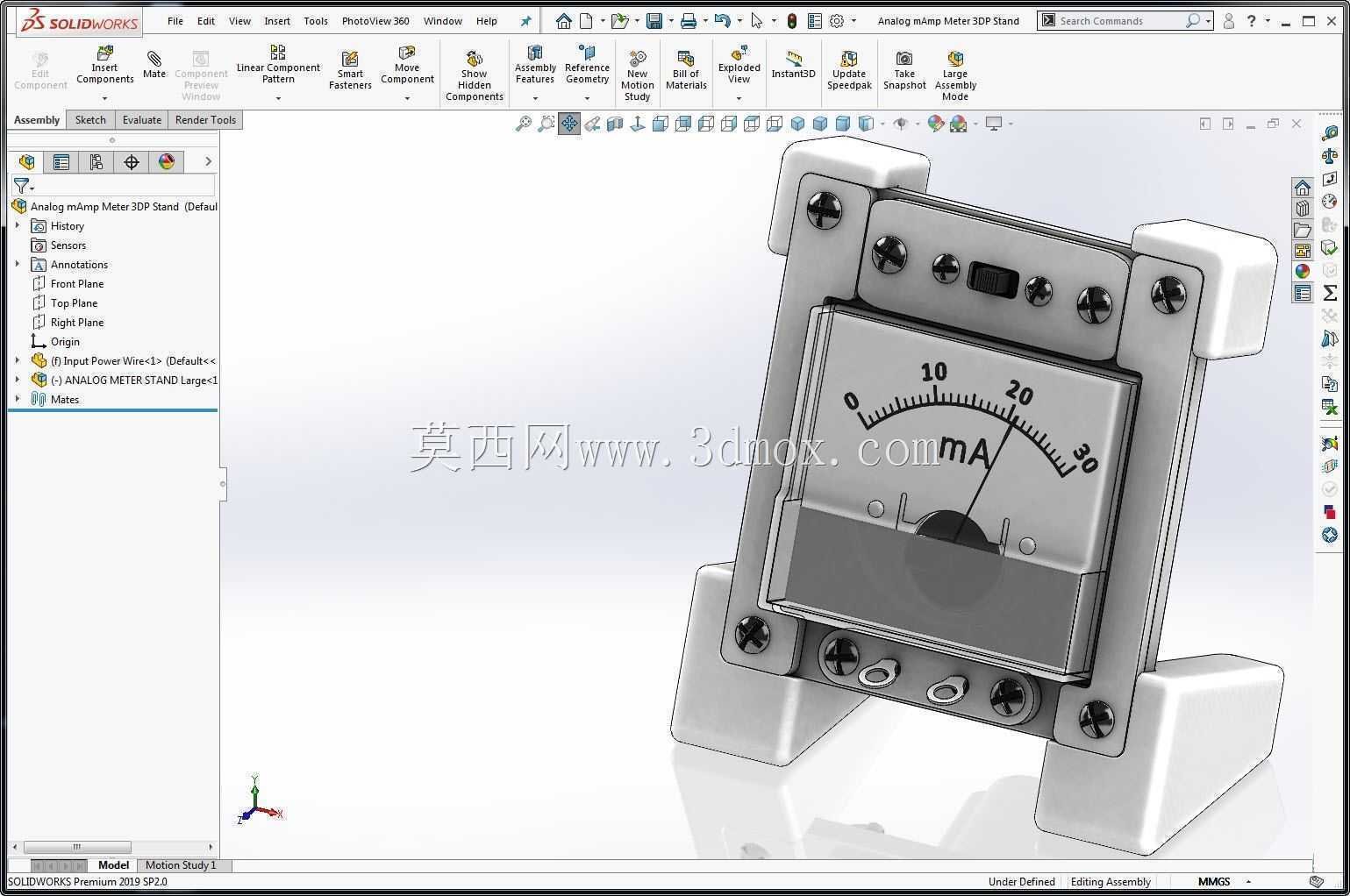

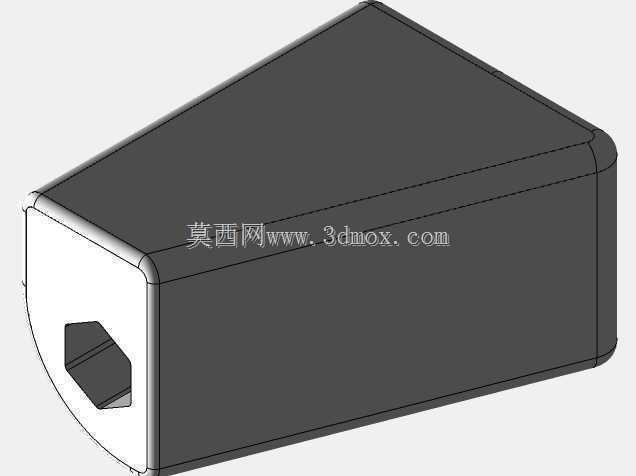

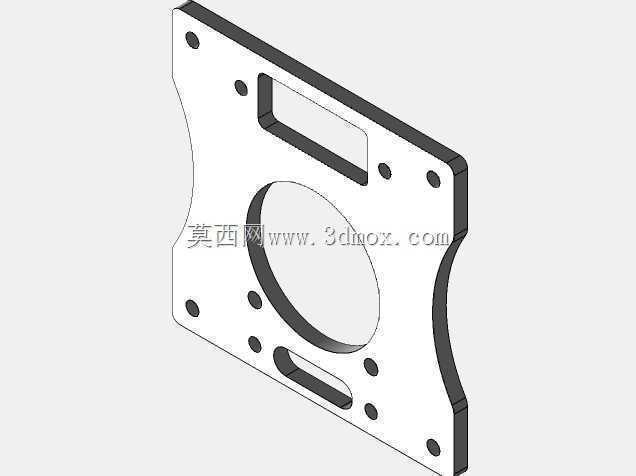

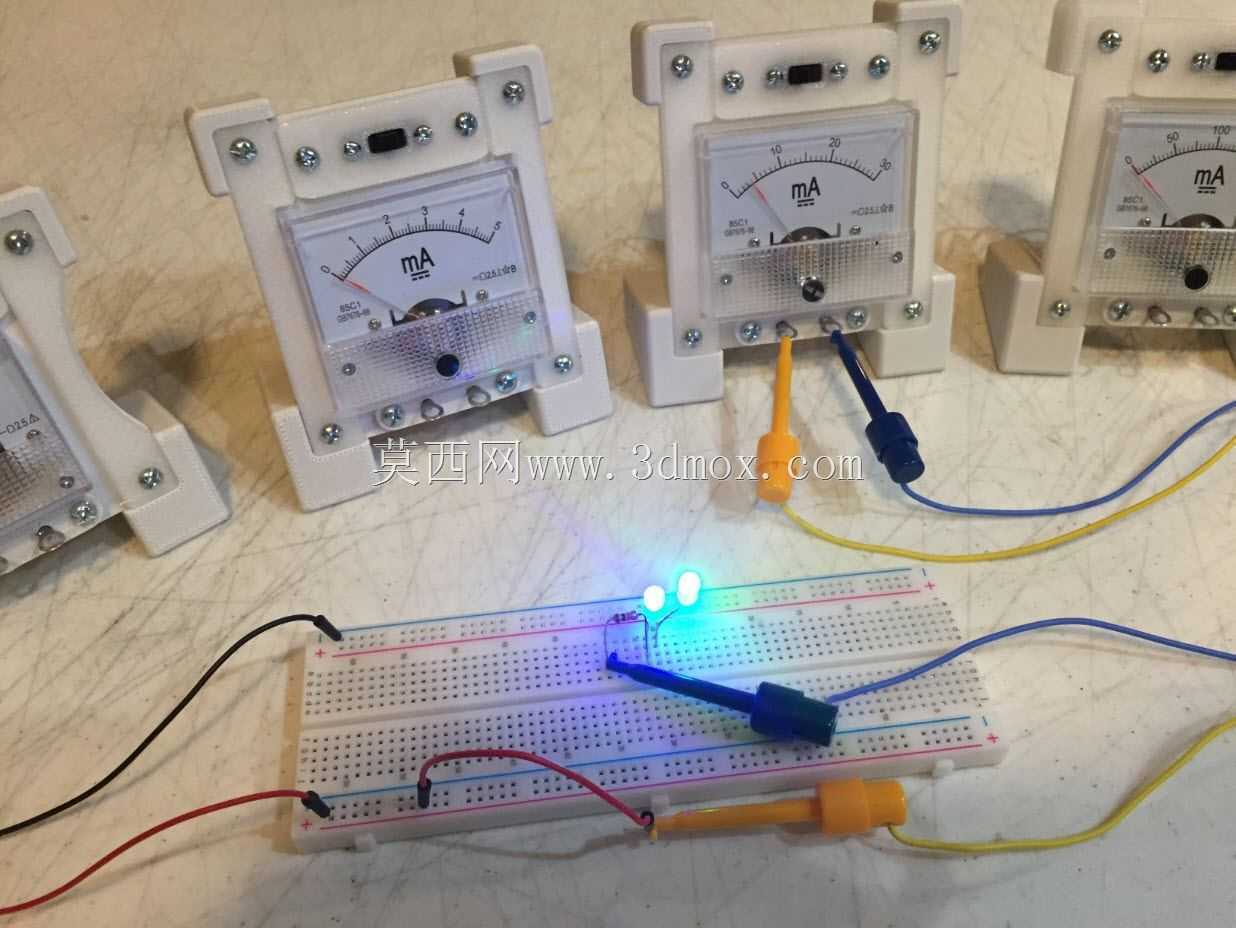

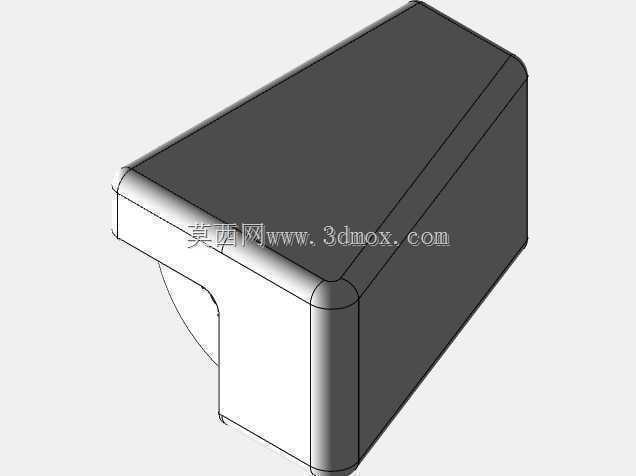

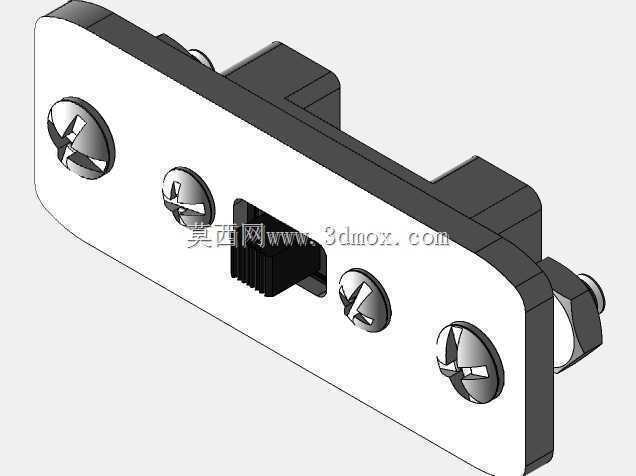

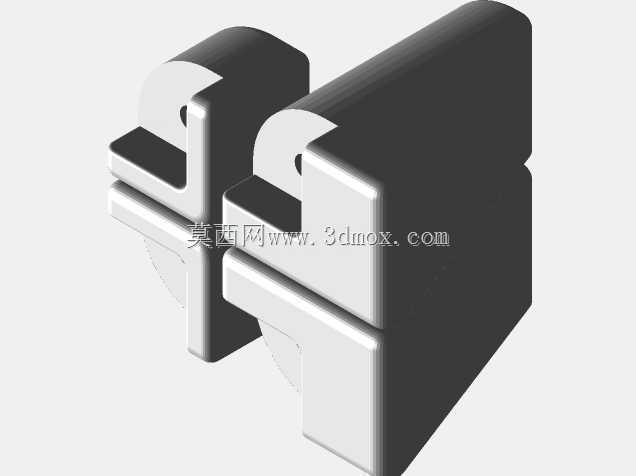

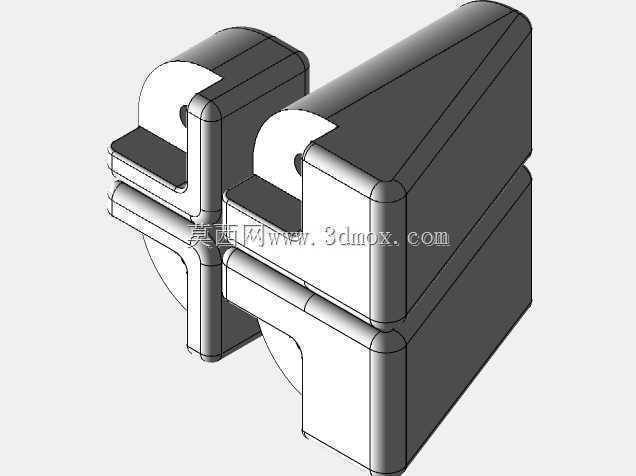

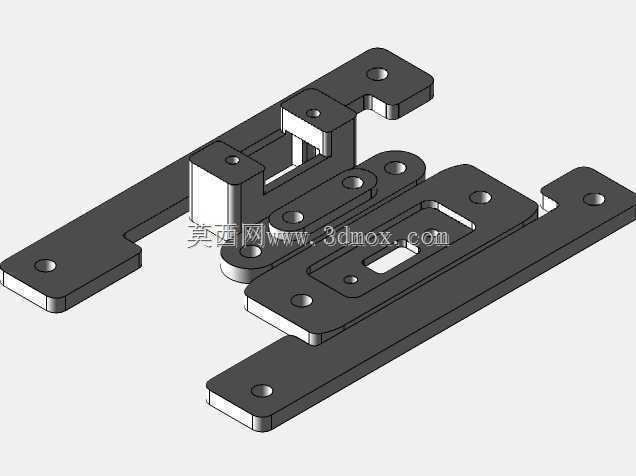

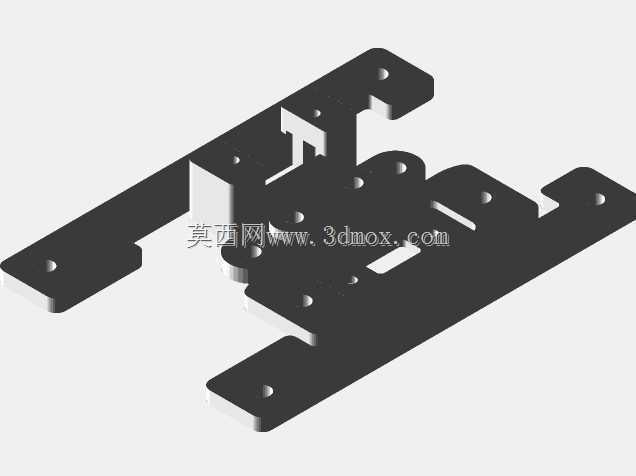

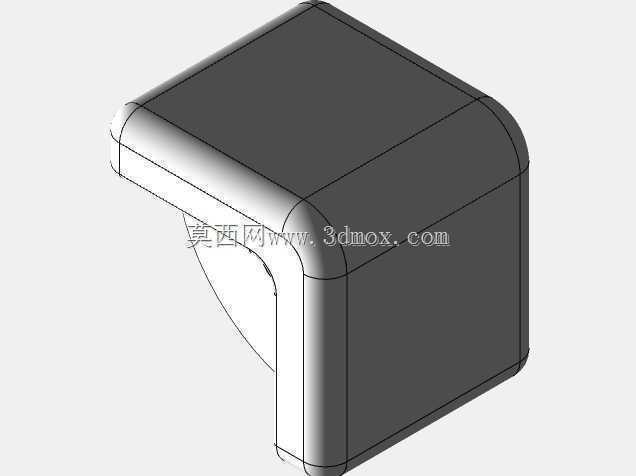

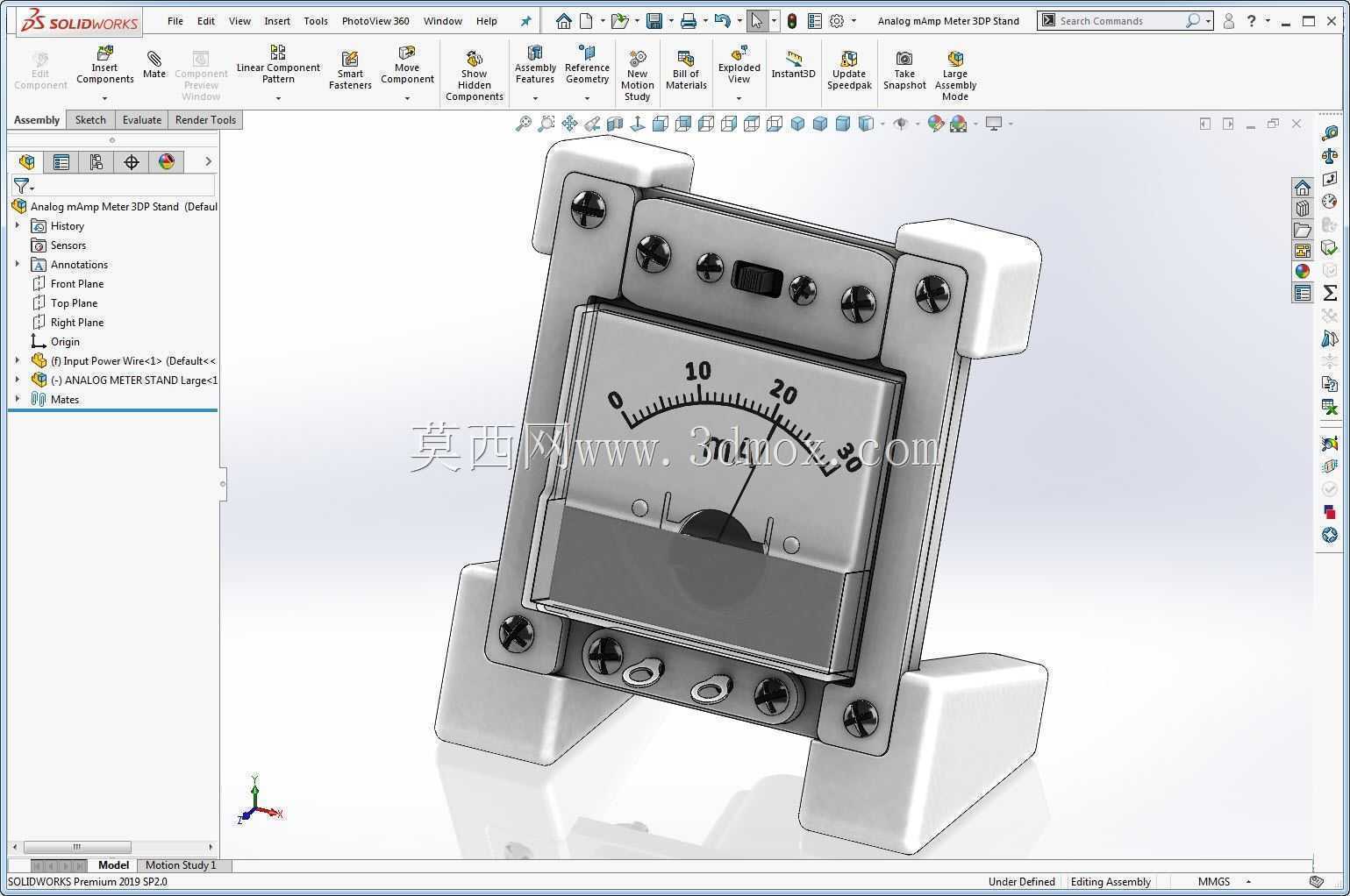

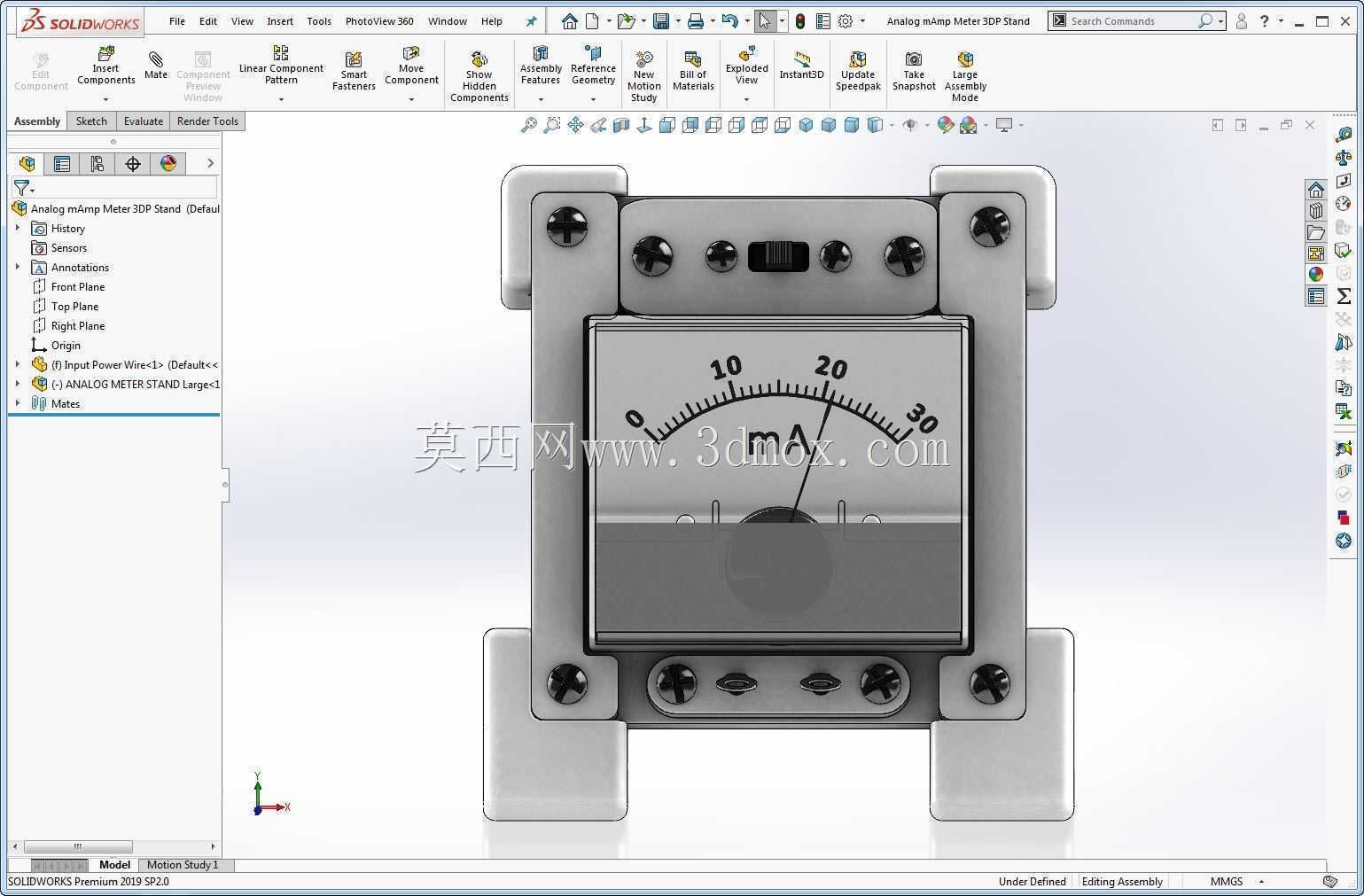

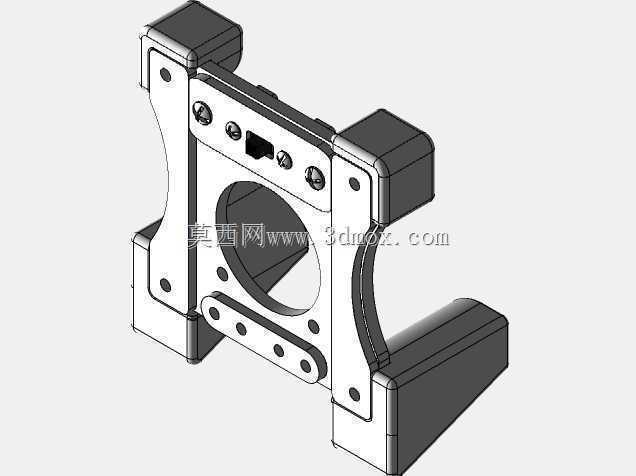

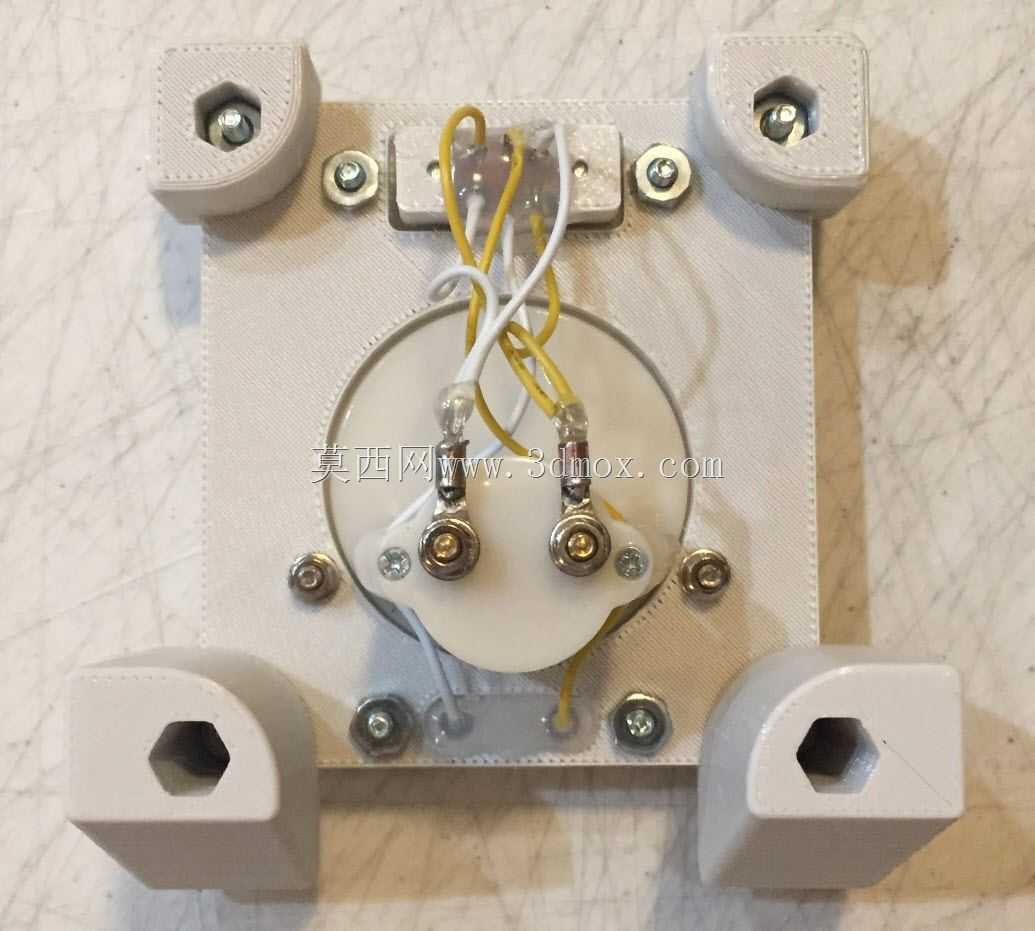

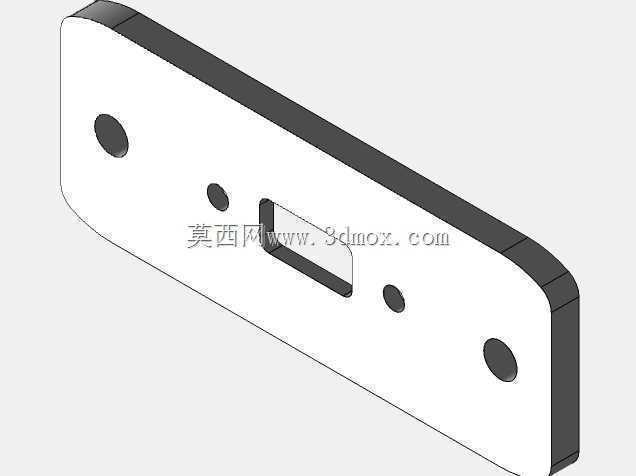

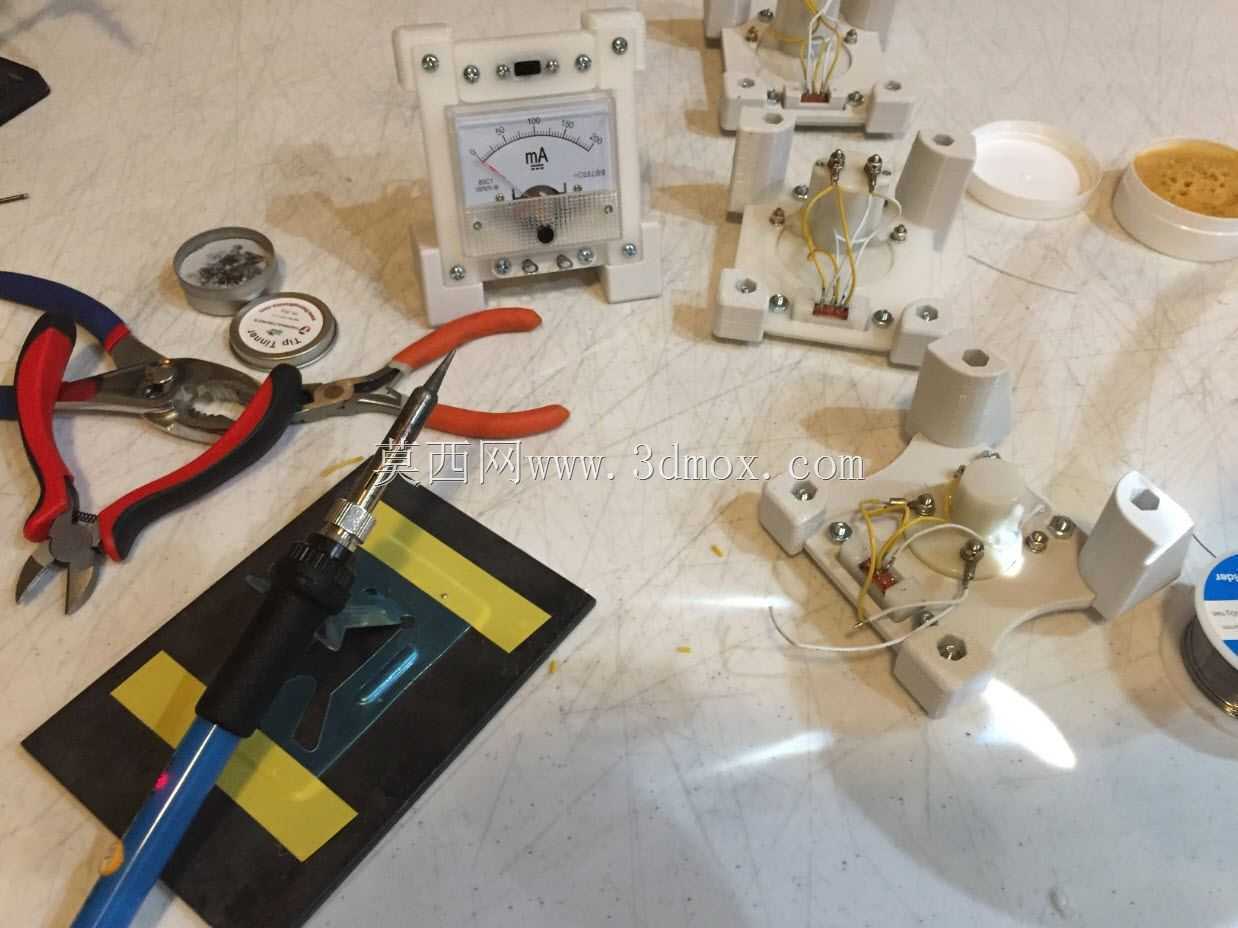

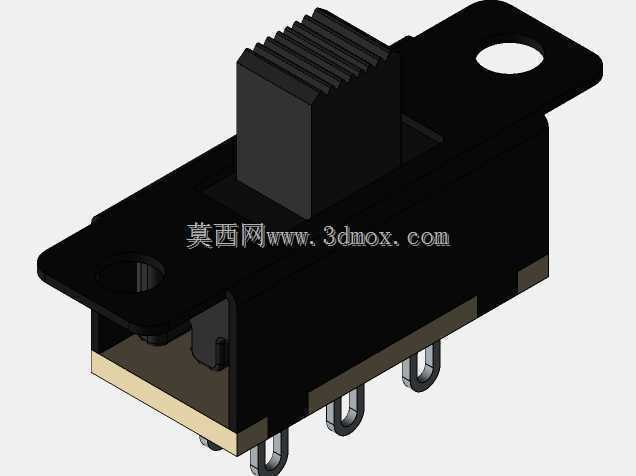

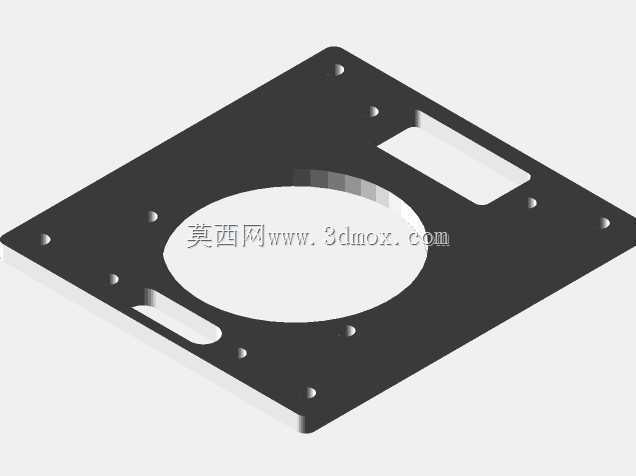

从功能特性来看,支架采用框架式包裹结构,四个角位设置了内凹的安装沉孔,对应安培表外壳的原有固定螺丝位,不需要对表体做任何打孔、改装,直接利用表体自带的安装螺丝就能将表体牢牢固定在支架框架内,不会遮挡表盘的观测区域,也不会干涉表身正面的调零旋钮、量程标识。支架底部做了两个向外延伸的支撑脚,支撑脚底面为平面,和桌面接触面积足够大,就算接线时拉扯导线,支架也不会轻易侧翻,支撑脚的高度经过测算,刚好让表体底部的接线端子距离桌面留出12mm的操作空间,方便插拔香蕉插头、拧动接线螺丝,不会因为桌面干涉导致接线操作不便。

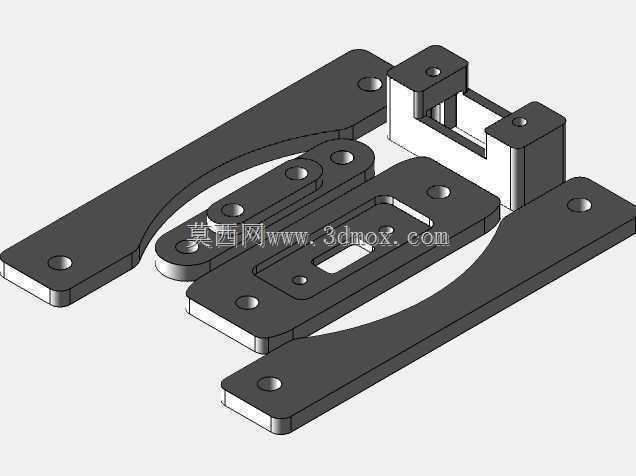

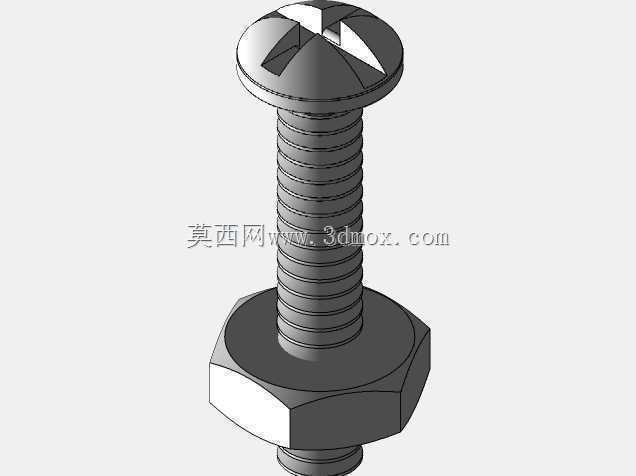

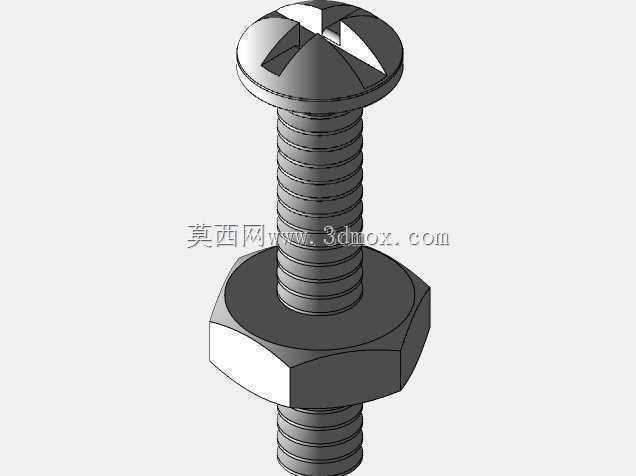

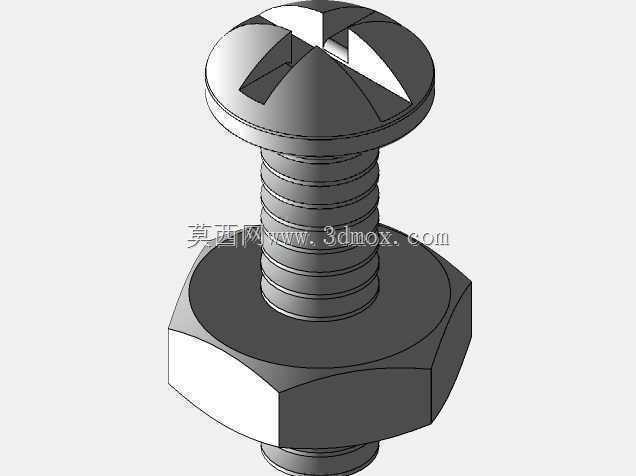

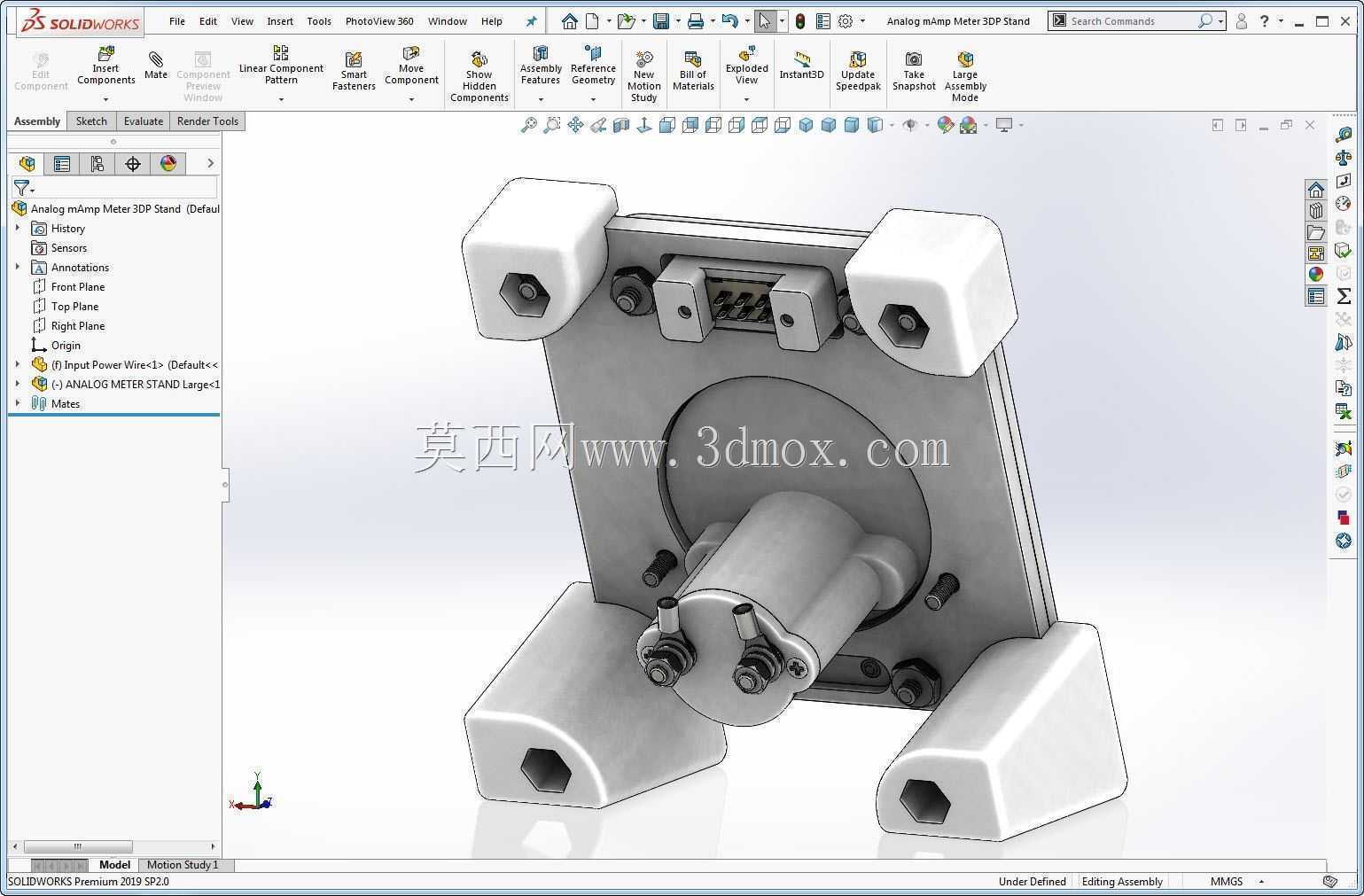

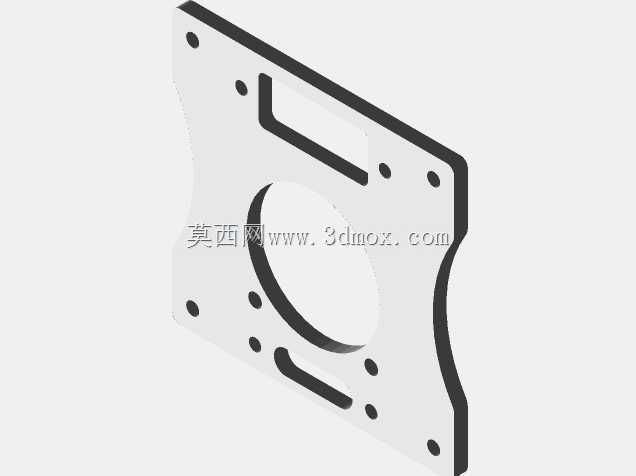

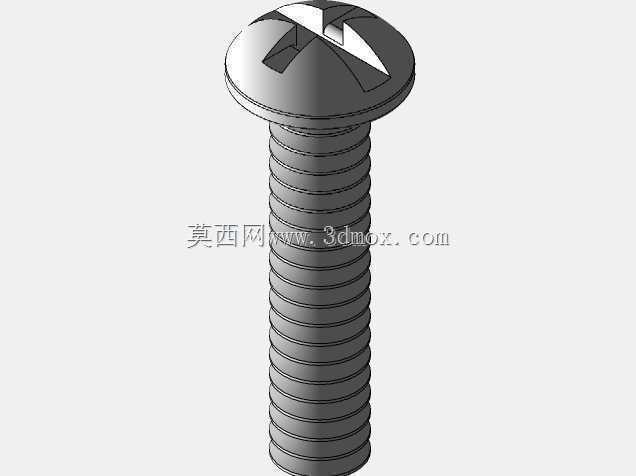

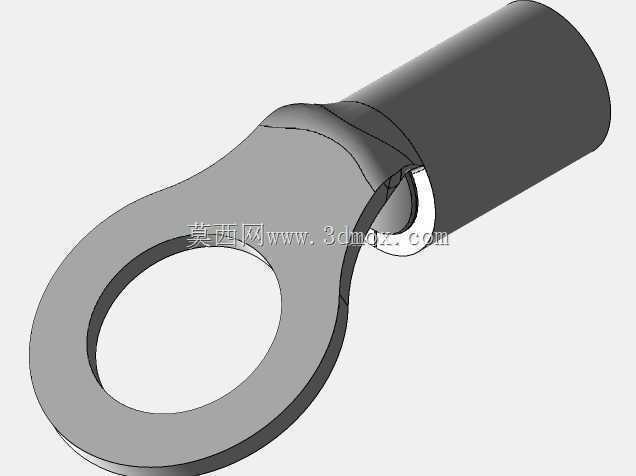

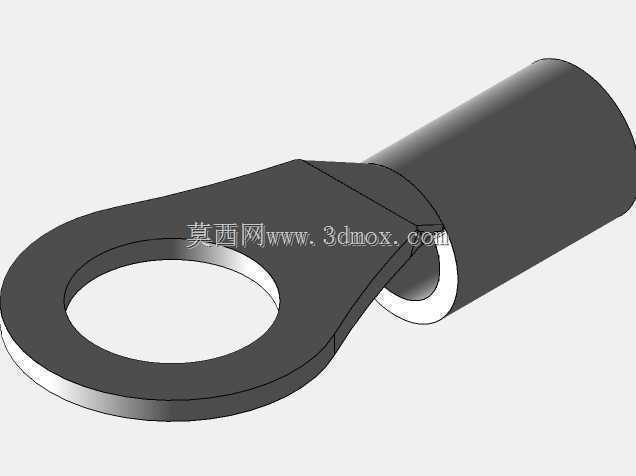

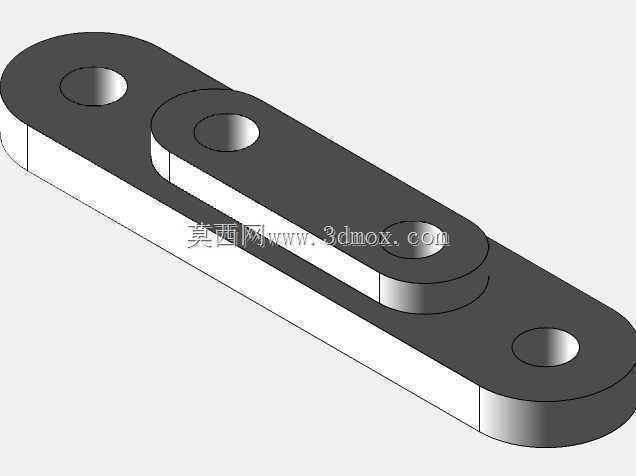

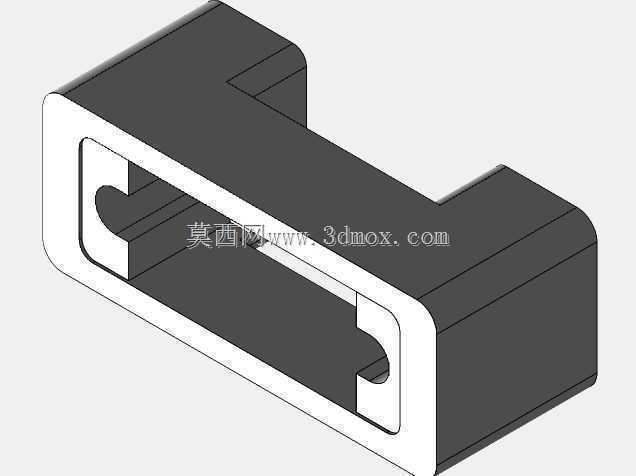

设计思路上完全围绕3D打印的工艺特性做优化,整体结构没有复杂的倒扣、悬空结构,不需要额外添加打印支撑,采用FDM工艺打印时,层厚设置0.2mm就能获得足够的结构强度,打印完成后只需要简单去除毛边就能直接装配,不需要二次加工。框架的壁厚设置为2.5mm,既保证了足够的刚性,拧紧固定螺丝时不会出现开裂变形,又不会过度增加打印耗材的用量。四个角位的沉孔深度刚好容纳M3螺丝的头部,螺丝拧紧后不会突出支架表面,避免刮擦桌面或者勾挂导线。考虑到不同批次3D打印件可能存在的尺寸误差,框架和表体接触的内侧预留了0.3mm的装配间隙,就算打印过程中出现轻微的尺寸偏差,也能顺利将表体装入框架,不会出现过紧装不上或者过旷松动的问题。

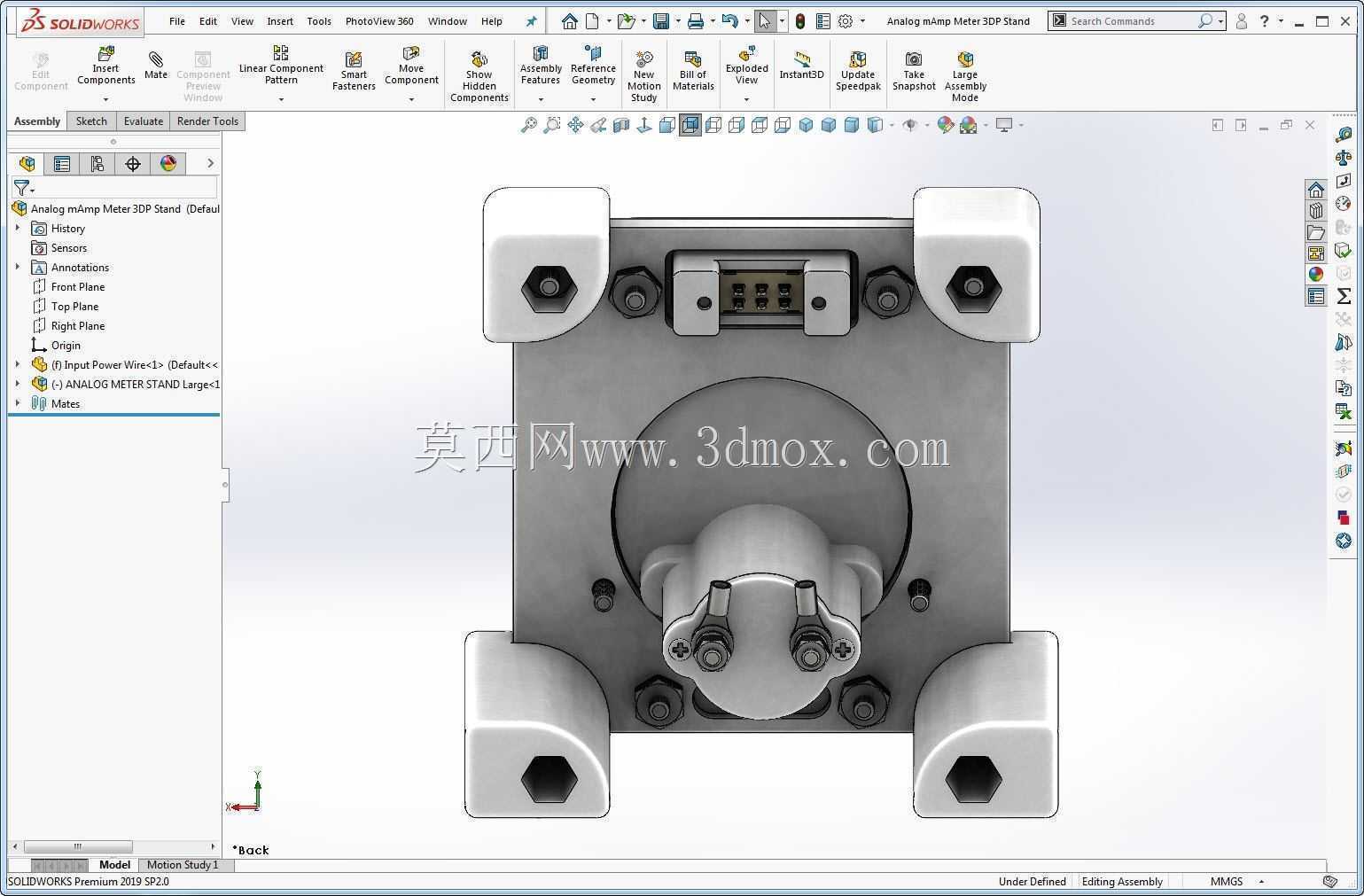

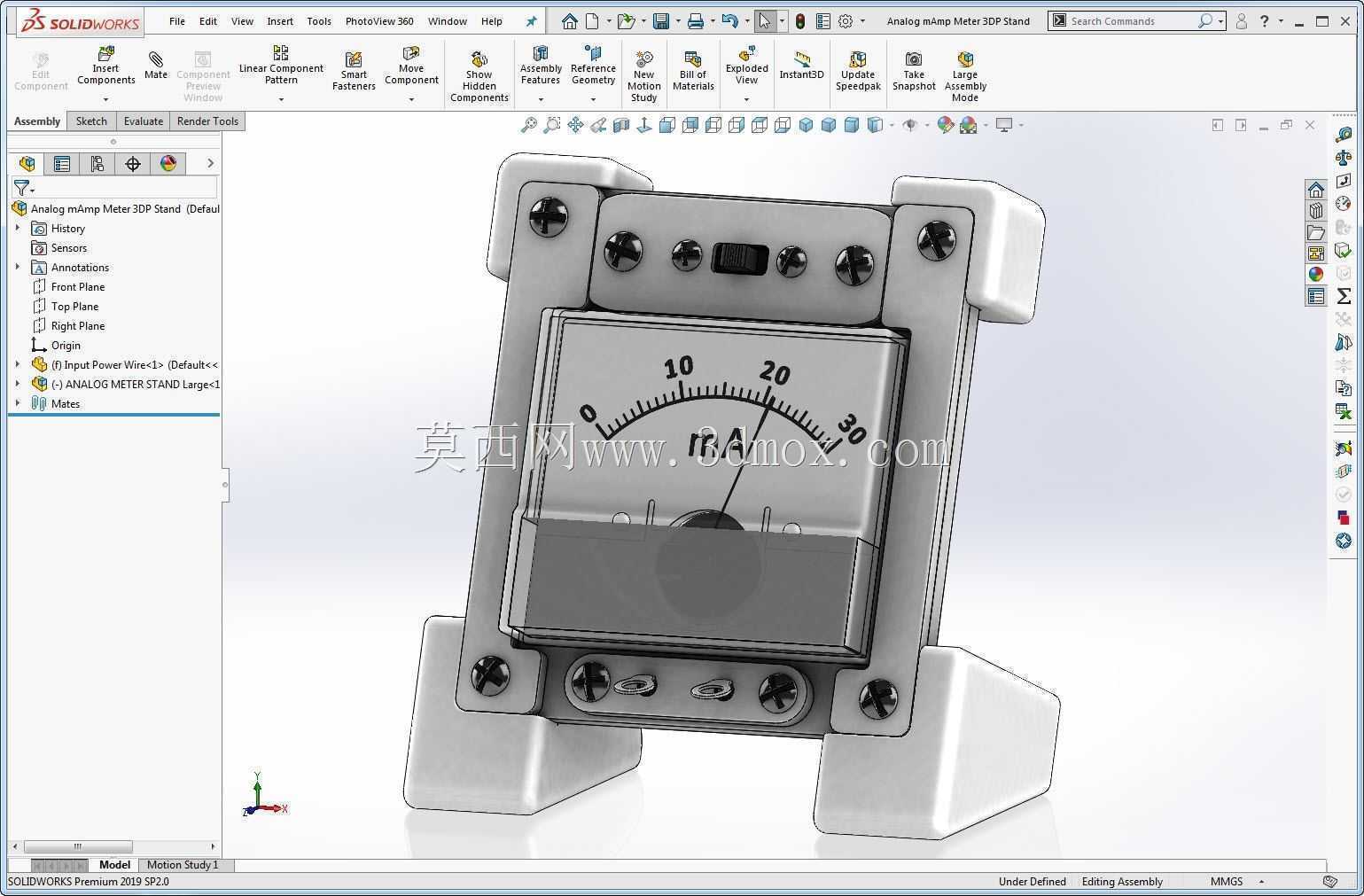

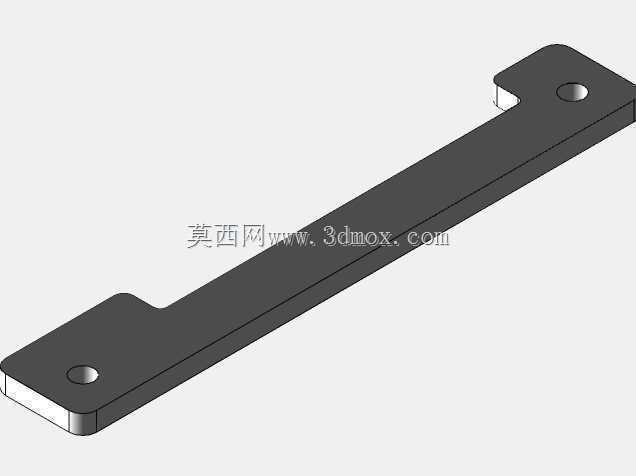

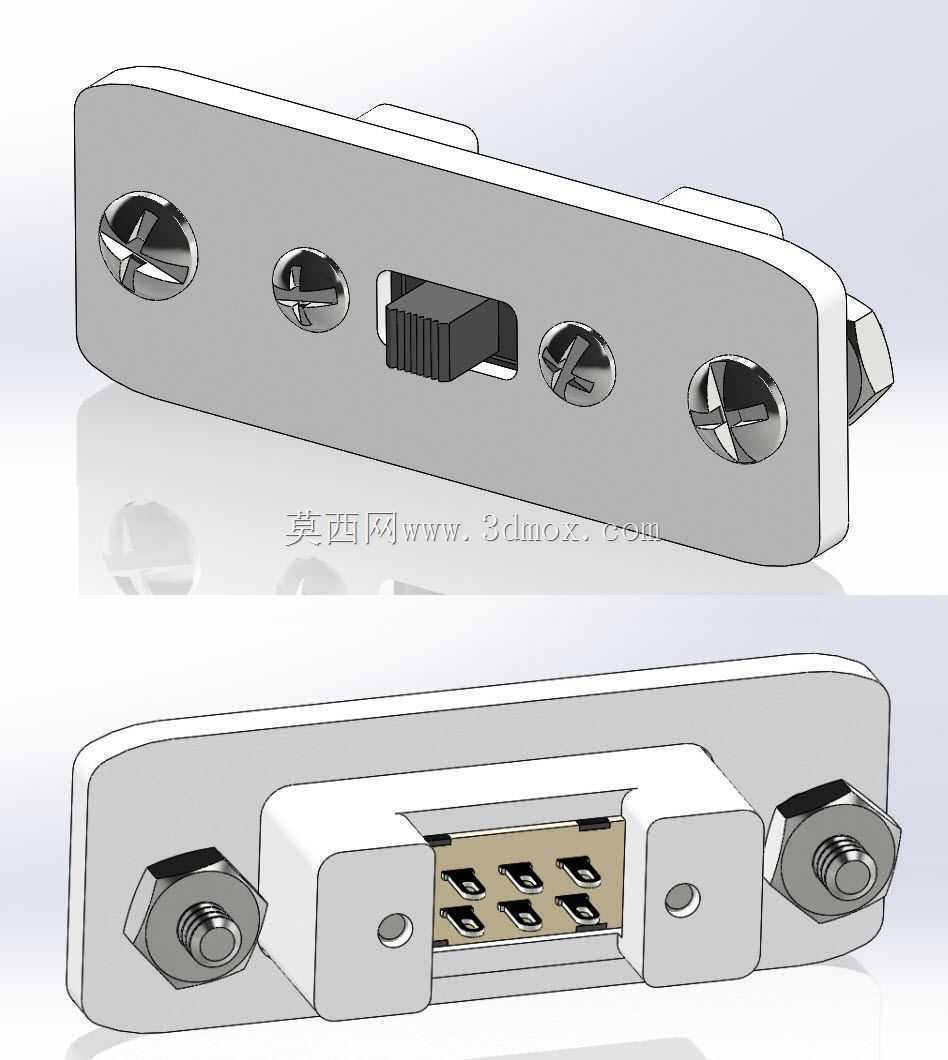

安装边界方面,支架整体的外形尺寸控制在110mm×85mm×40mm范围内,不会占用过多的桌面空间,适合在紧凑的实验工作台面上摆放。支架的观测角度设置为和桌面呈75度仰角,这个角度是工程师坐姿调试时的舒适观测角度,不需要刻意低头或者歪头就能清晰读取指针的刻度数值,减少长时间调试时的视觉疲劳。支架除了可以平放使用外,背部还预留了两个壁挂安装孔,需要的时候也可以用螺丝将支架固定在设备面板、垂直安装板上,满足不同安装场景的使用需求。框架的上沿做了1mm的圆角处理,没有尖锐的棱角,拿取的时候不会划伤手部,也不会刮蹭连接的导线绝缘层。

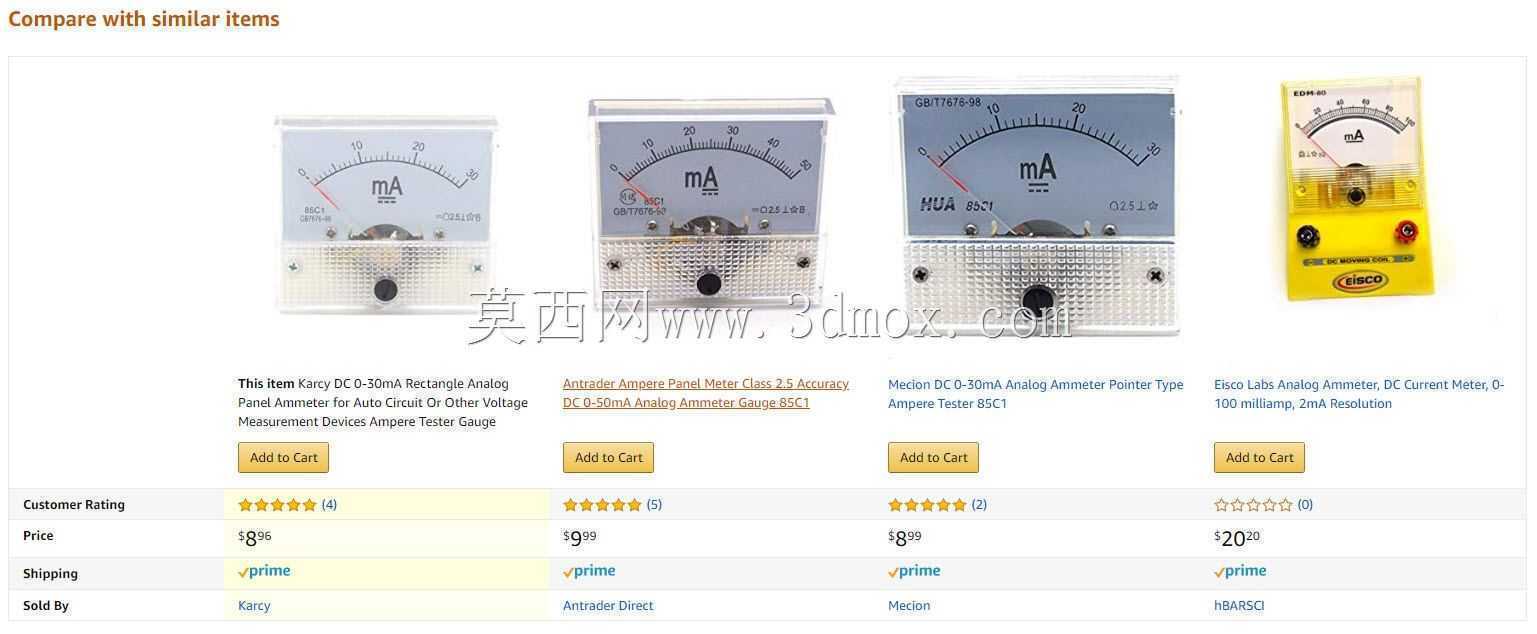

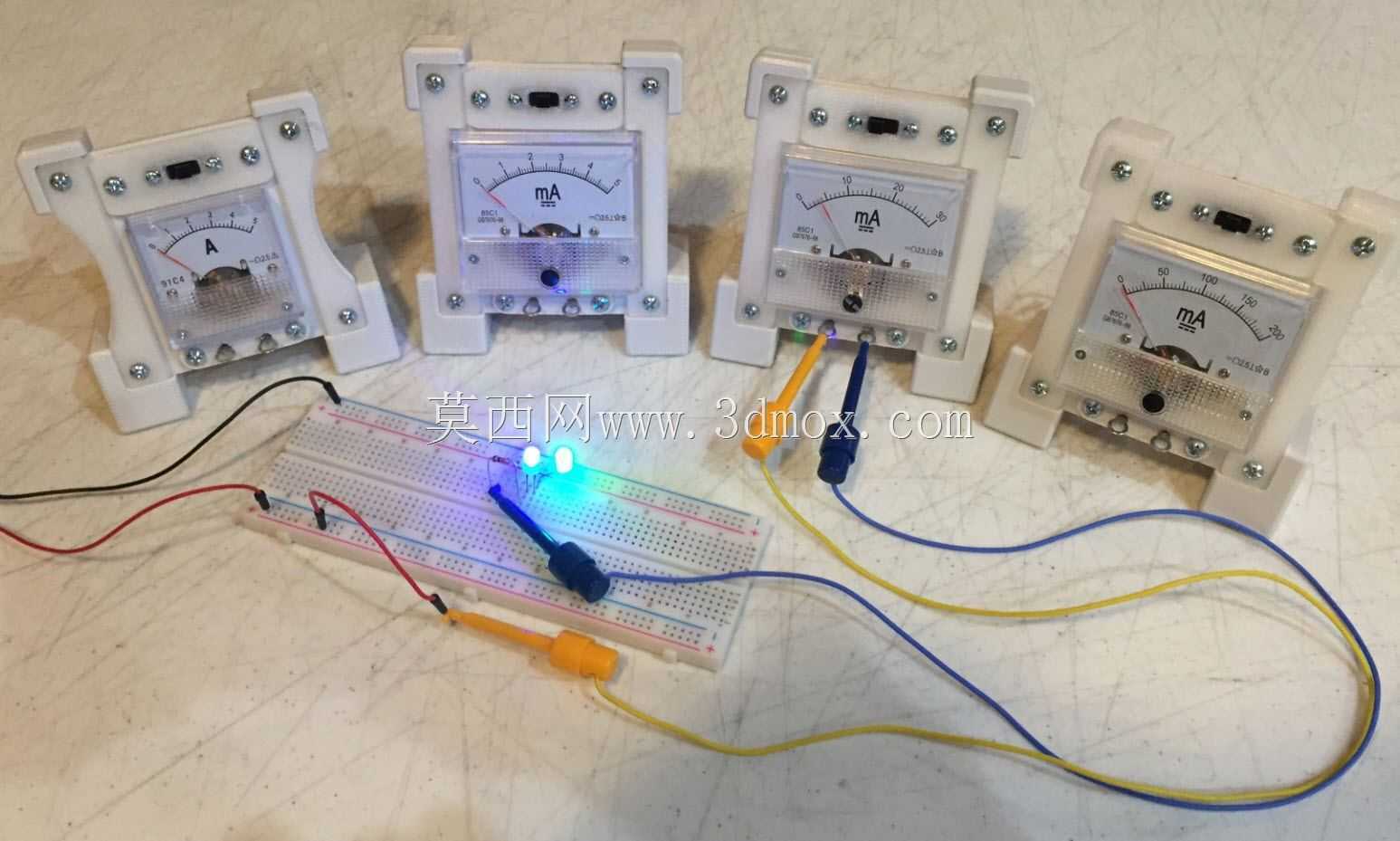

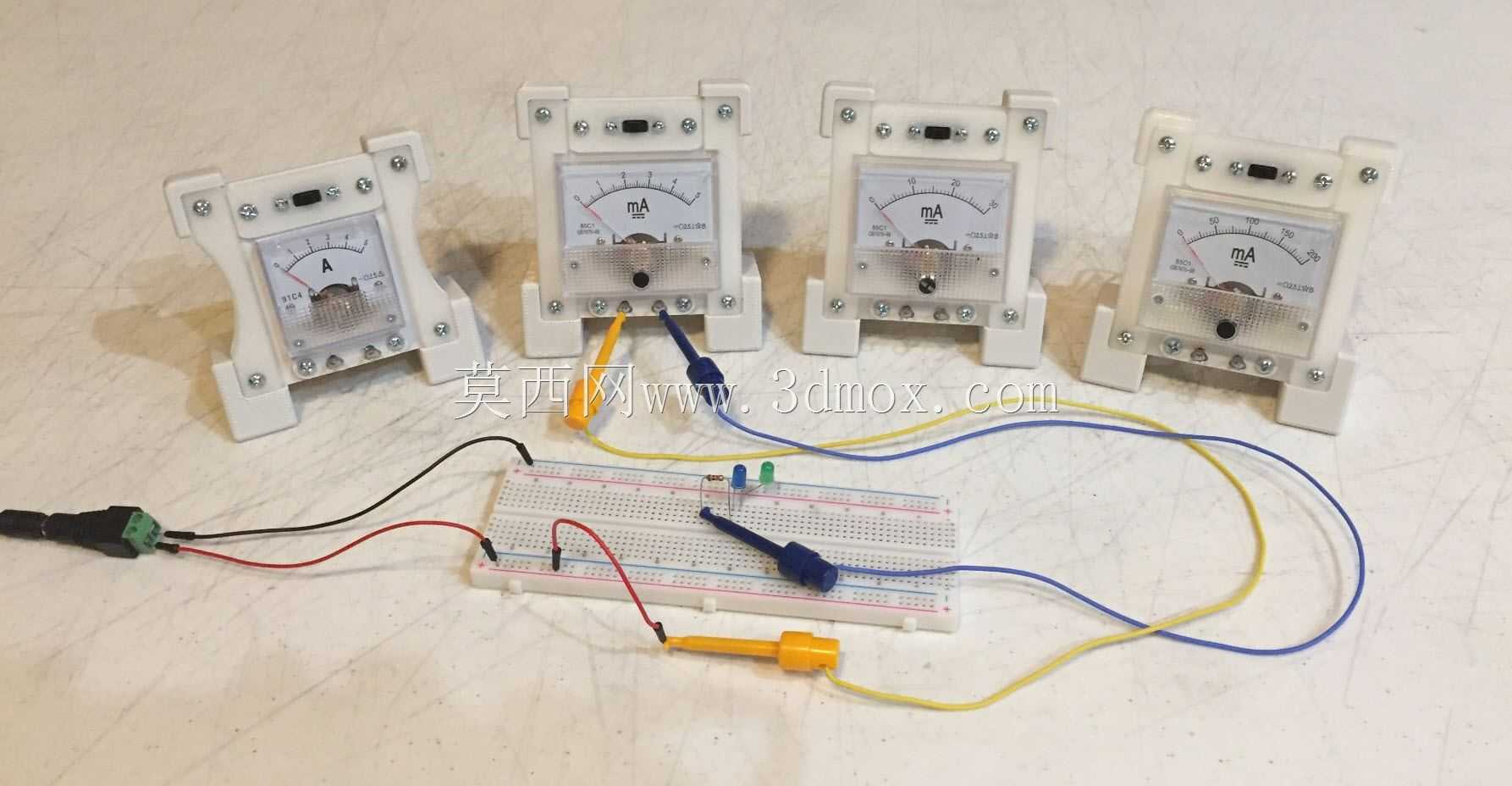

实际使用过程中,这款支架不仅可以固定对应尺寸的指针式毫安表,只要安装孔位匹配,也可以适配同规格的其他小型指针仪表,比如直流电压表、毫伏表等,拓展性较强。和市面上常见的金属仪表支架相比,3D打印的支架绝缘性能更好,就算仪表接线端出现轻微的漏电,也不会通过支架传导到桌面或者其他金属设备上,提升电子实验过程的安全性。支架的结构没有多余的装饰性设计,所有的结构特征都服务于固定、支撑、方便操作的实际功能,没有冗余的结构,打印耗时短,耗材成本低,非常适合电子工程师、开源硬件爱好者自行打印制作,解决日常调试过程中的仪表固定痛点。
