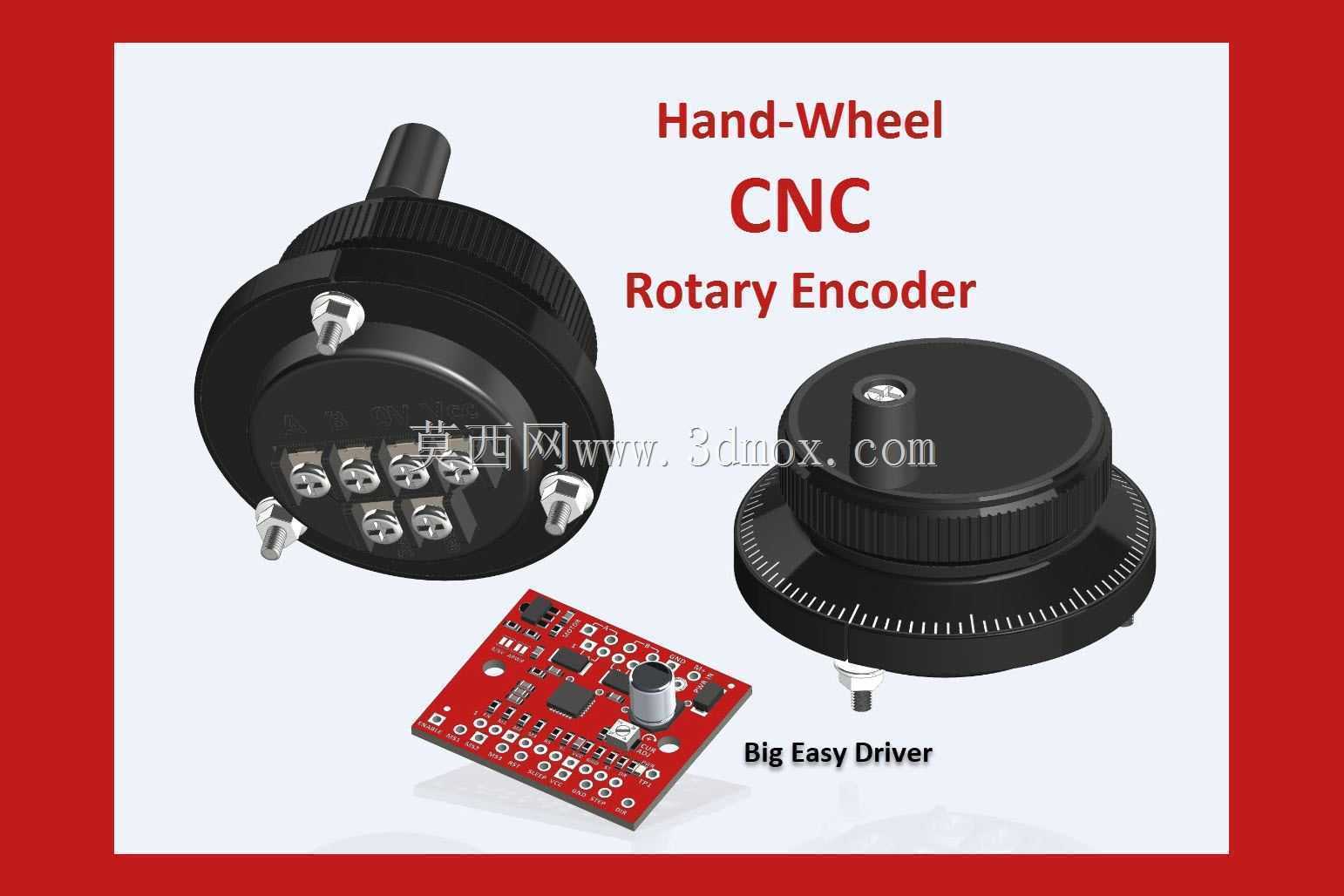

CNC手摇脉冲发生器及配套驱动板结构

　　在数控加工车间的日常操作场景里，这类手摇脉冲发生器是操作人员和机床系统交互最直接的部件之一，不管是立式加工中心的对刀作业、慢走丝设备的电极位置微调，还是数控车床的工件坐标系校准，都需要通过转动手轮输出对应脉冲信号，驱动伺服轴完成微米级的精准位移，相比自动进给模式，手动操作时的可控性更强，能避免自动走刀带来的过切风险，尤其在单件小批量加工、工装夹具调试、首件试切的环节，手轮的操作手感和信号稳定性直接影响作业效率与加工精度。

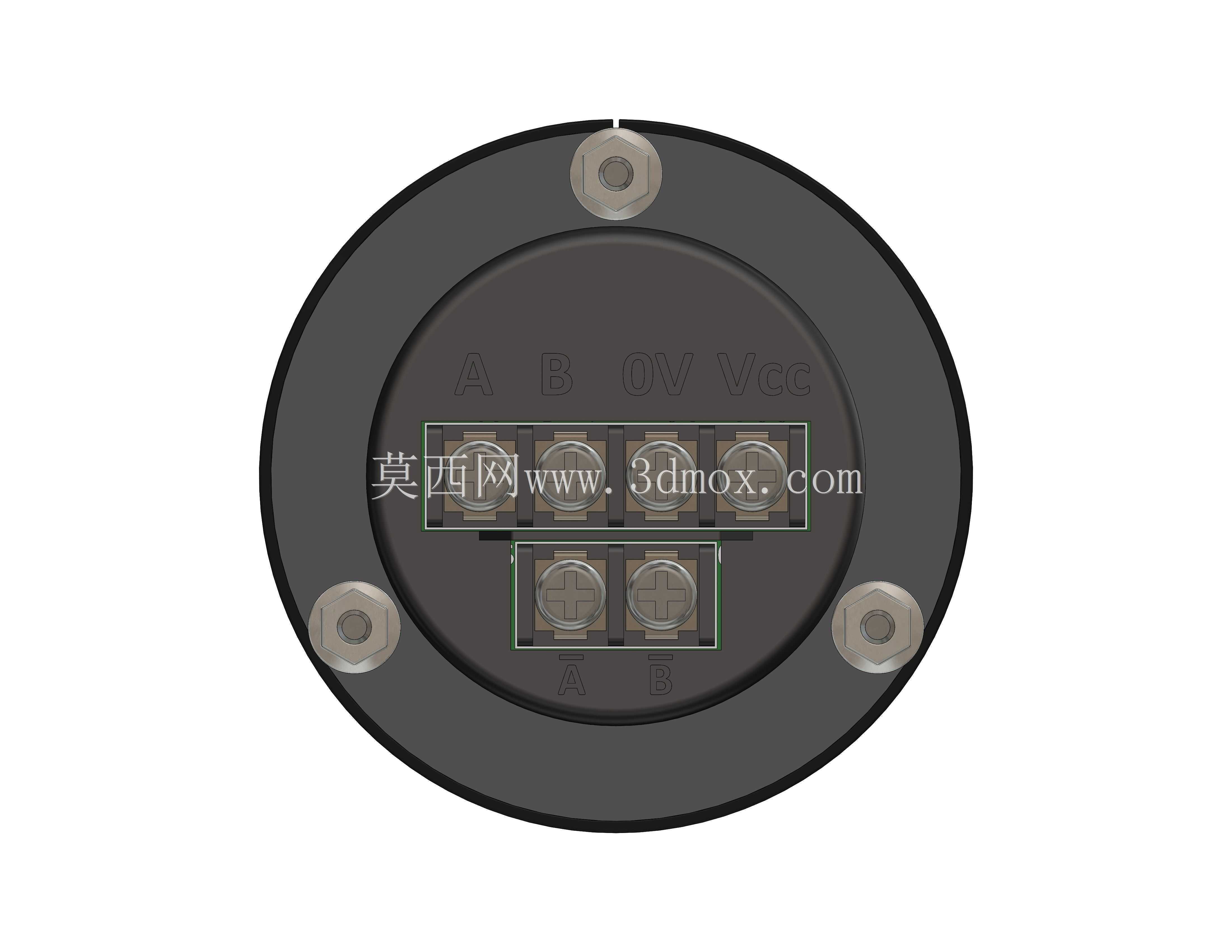

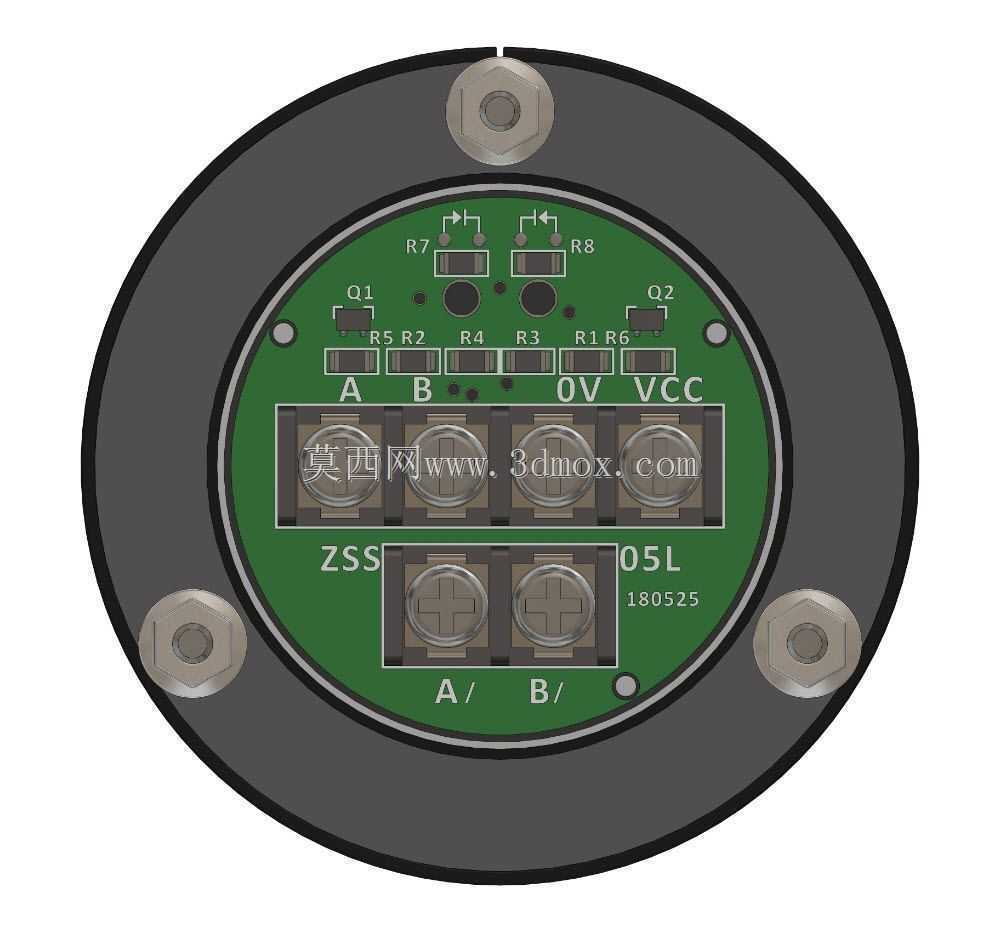

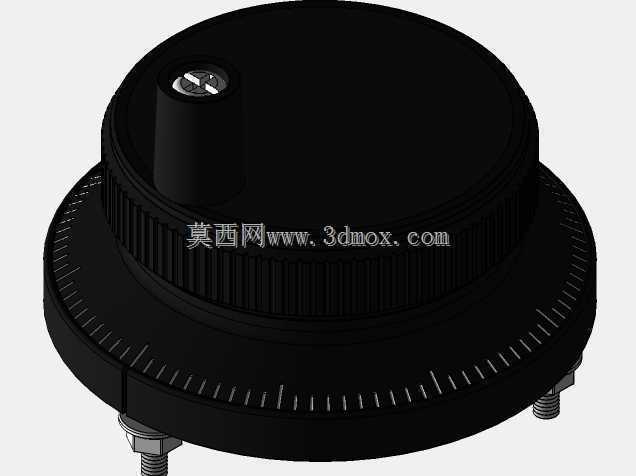

　　从结构设计逻辑来看，这款手轮编码器采用了圆形薄型主体布局，外壳选用耐磨工程塑料材质，外圈滚花做了加深防滑处理，操作人员戴防滑劳保手套转动时也不会出现打滑脱手的情况，转动阻尼经过调校，每一格脉冲对应的转动段落感清晰，不会出现虚位或者转动卡顿的问题，接线端采用螺丝压接式端子，不需要额外焊接，现场接线或者更换维护时，只需要用十字螺丝刀就能完成线缆固定，适配多芯屏蔽信号线的接入，能有效降低车间复杂电磁环境下的信号干扰问题。配套的驱动板采用模块化设计，板载稳压电路、信号处理芯片与接线端口，能直接将手轮输出的差分脉冲信号转换为数控系统可识别的电平信号，不需要额外搭建信号转换电路，板上预留的安装孔位可以直接固定在机床电气柜的DIN导轨或者绝缘安装板上，和伺服驱动器、系统IO板的接线路径短，能减少信号传输过程中的衰减。

　　安装边界方面，手轮主体的轴向厚度控制在薄型尺寸范围内，既可以嵌入安装在机床操作面板的预留开孔内，也可以通过配套支架固定在悬挂式手轮盒上，安装法兰的定位尺寸适配行业通用的手轮安装开孔规格，不需要对现有操作面板做二次改孔就能直接替换同规格老旧手轮，输出轴的径向跳动公差控制在极小范围内，长期反复转动也不会出现轴套磨损导致的偏心问题。驱动板的外形尺寸适配常规电气柜的空余安装空间，板上的接线端子做了防呆设计，不同功能的引脚间距符合电气安全规范，不会出现接线时误碰相邻引脚导致的短路问题，板载的滤波电容能过滤电网波动带来的信号杂波，保证手轮转动时输出的脉冲数和实际转动格数完全对应，不会出现丢步或者多脉冲的情况，避免轴移动距离超出操作人员预期。

　　实际使用过程中，这类手轮编码器支持多档位倍率切换，对应不同的轴移动步距，粗调时可以选择较大倍率快速移动轴到目标位置附近，精调时切换到小倍率档位，每转动一格对应轴移动1微米或者1丝的距离，满足高精度对刀的需求。外壳的防护等级适配车间的切削液飞溅、金属粉尘环境，接缝处做了密封处理，金属切削碎屑不会进入编码器内部导致码盘磨损，延长部件的使用寿命。驱动板上的状态指示灯可以直观显示电源接入、信号输出的工作状态，出现接线故障或者信号异常时，操作人员可以直接通过指示灯状态快速排查问题，不需要借助额外的检测仪表，减少设备停机维护的时间。

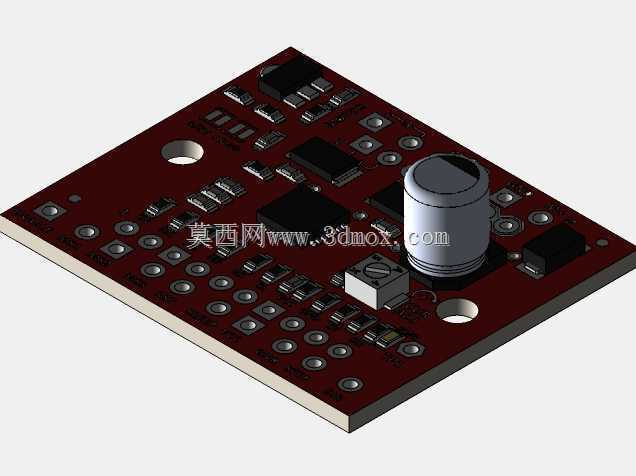

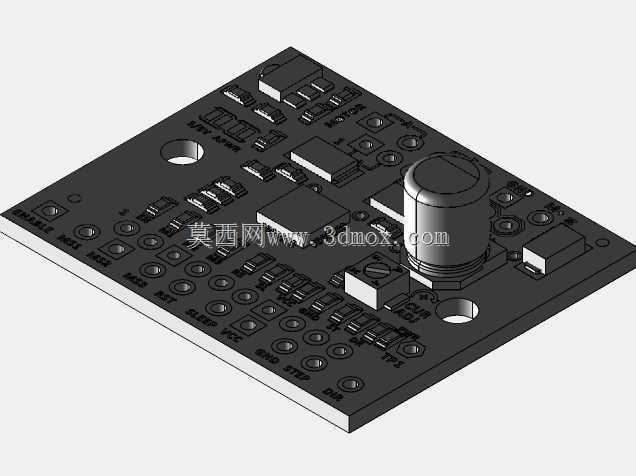

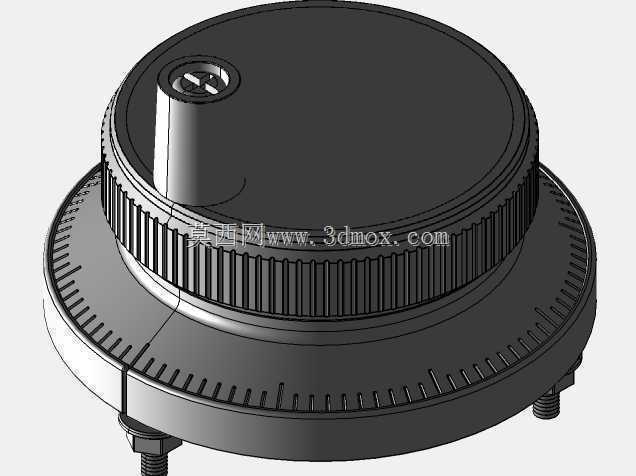

　　从结构建模的角度来看，这款模型还原了手轮的内部码盘结构、接线端子布局、外圈刻度标识，以及驱动板上的元器件排布、安装孔位尺寸，不管是做机床操作面板的结构布局设计，还是做电气柜的布线模拟，都能直接调用模型完成装配干涉检查，提前验证安装空间是否足够，避免实际装配时出现部件干涉、接线空间不足的问题。手轮表面的刻度标识做了凹凸处理，和实物的蚀刻刻度效果一致，转动部分的结构做了装配约束，在三维装配环境下可以模拟手轮的转动动作，验证操作时的空间活动范围是否会和操作面板上的其他按钮、急停开关产生干涉。驱动板的模型还原了所有接插件的高度尺寸，在做电气柜三维布线时，可以准确计算线缆的弯曲半径和预留长度，让布线工艺更符合车间的电气安装规范。
