9V供电闪烁发光二极管电路实物装配模型

　　这套闪烁发光二极管电路装配模型，完整还原了简易弛张振荡LED驱动电路的实物搭建形态，覆盖从电路原理到实体装配的全结构细节，可直接用于电子教学演示、入门电路实训、小型警示装置原型开发等场景。在实际工程应用中，这类简易闪烁电路常被用作低压设备的状态指示模块、小型警示标识的光源驱动、教学实验的实操载体，无需复杂的专用振荡芯片，仅通过分立元件即可实现稳定的LED闪烁效果，适合低功耗、低成本的指示类应用场景。

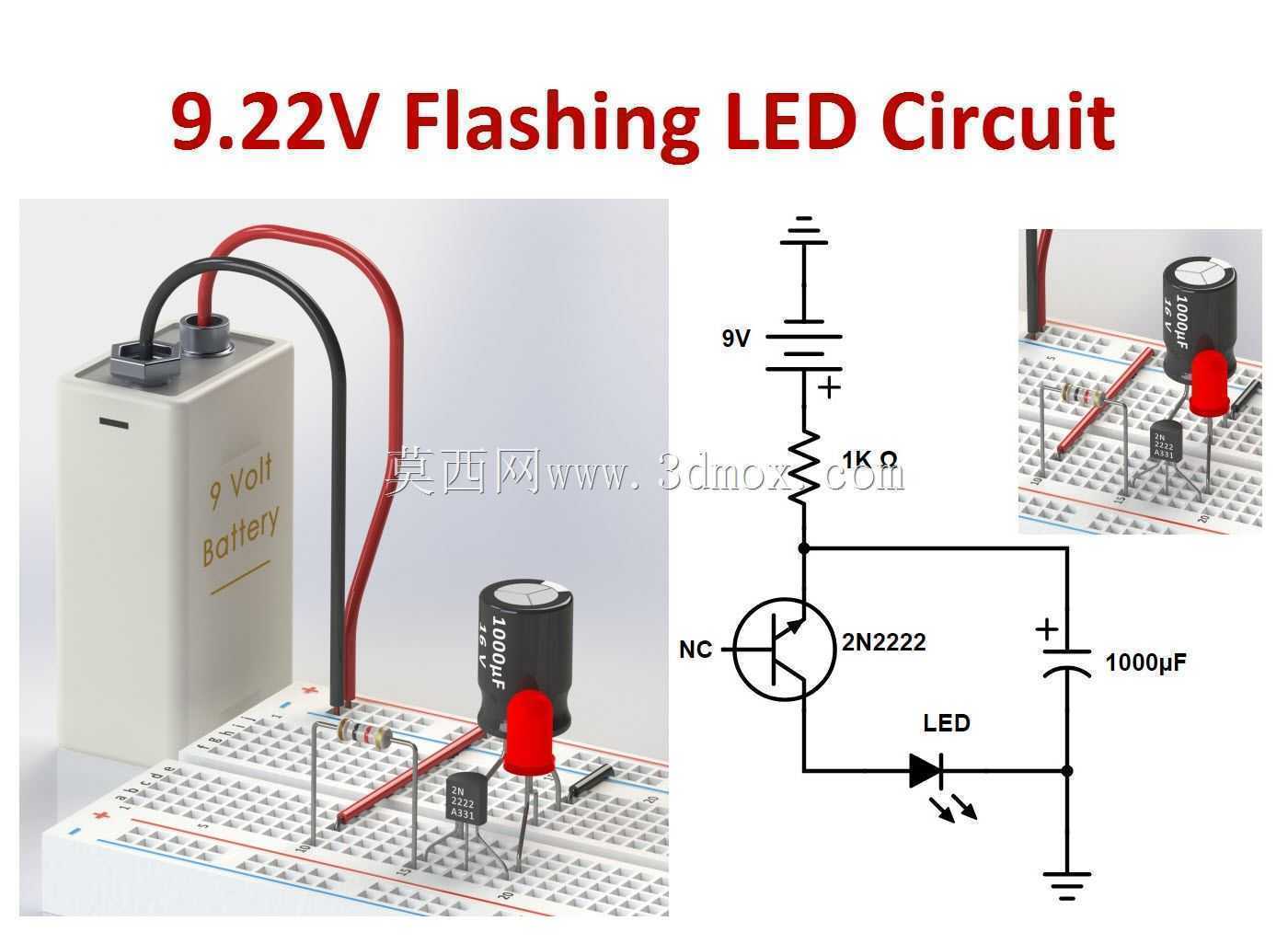

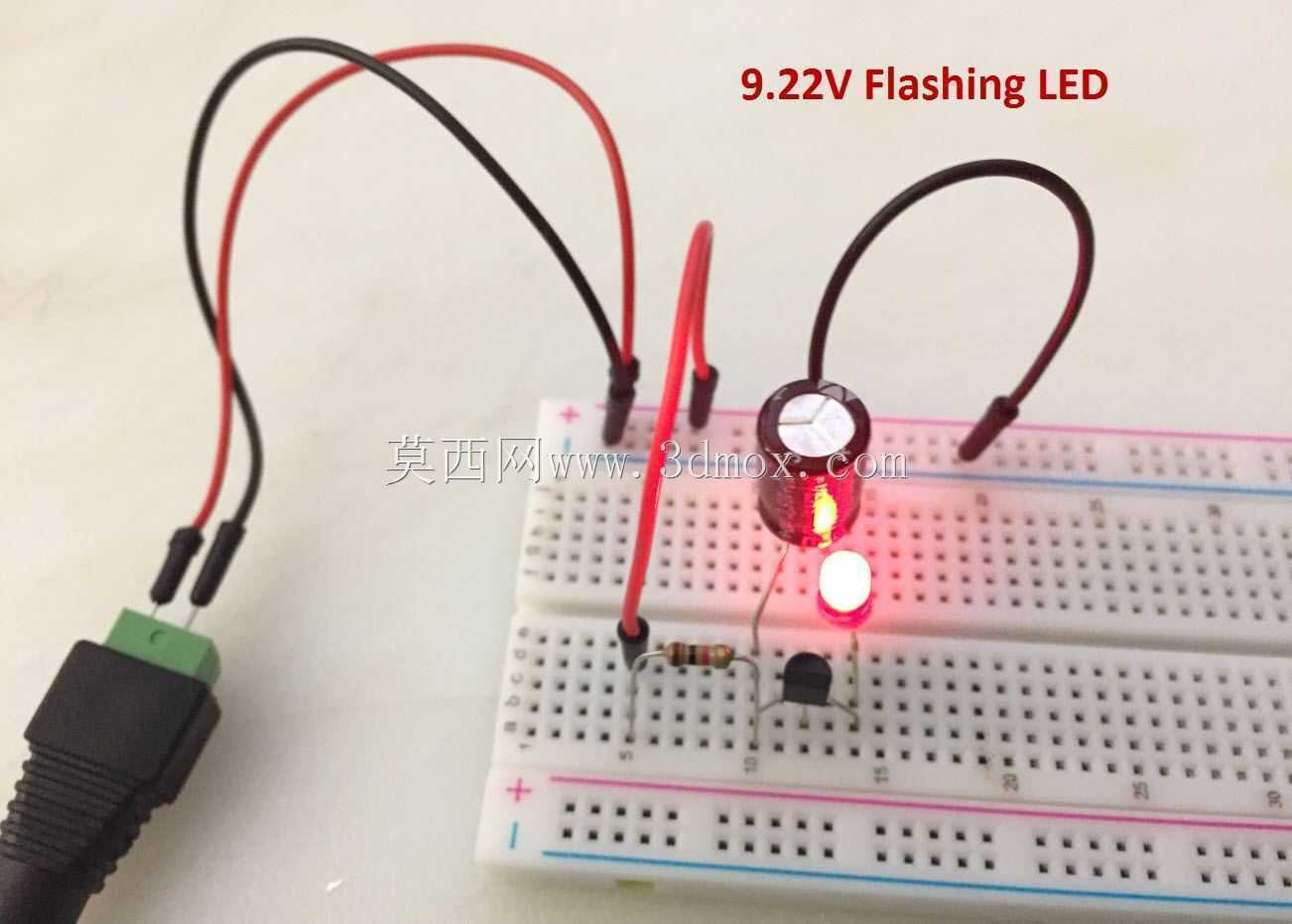

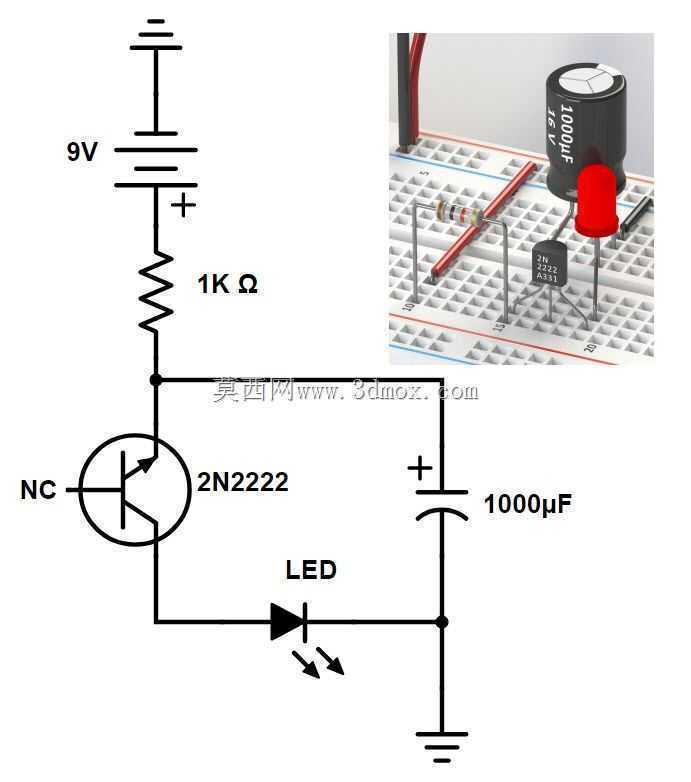

　　从功能特性来看，该电路依托NPN型三极管的开关特性配合电容充放电过程实现振荡，9V叠层电池作为供电输入，经1kΩ限流电阻后为电容充电，当电容两端电压达到三极管导通阈值时，三极管导通驱动LED点亮，同时电容通过三极管回路放电，电压降至阈值以下后三极管截止，LED熄灭，电容再次进入充电周期，循环往复实现LED的周期性闪烁，电路结构简单，元件数量少，容错率高，非常适合电子入门阶段的装配练习。

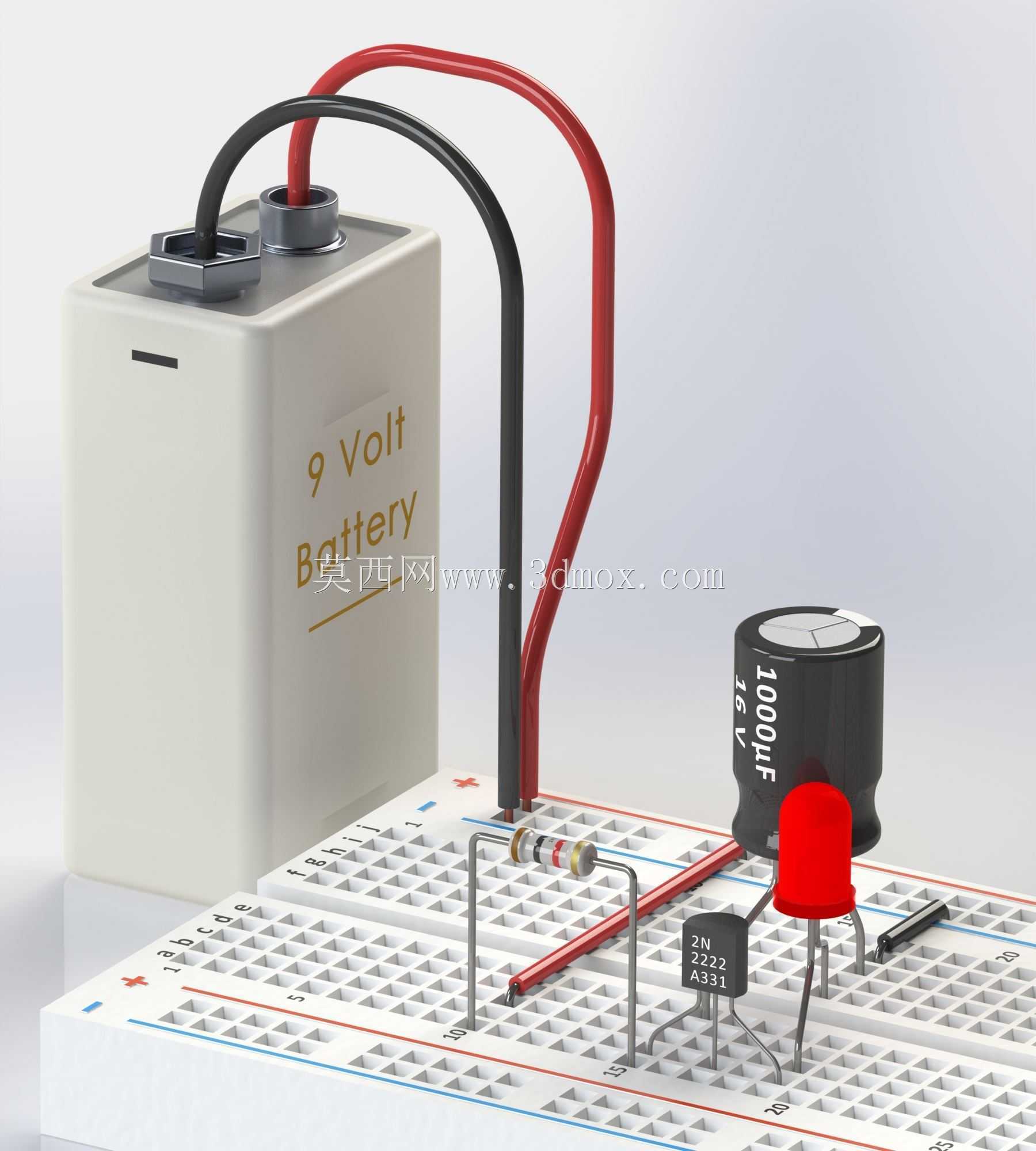

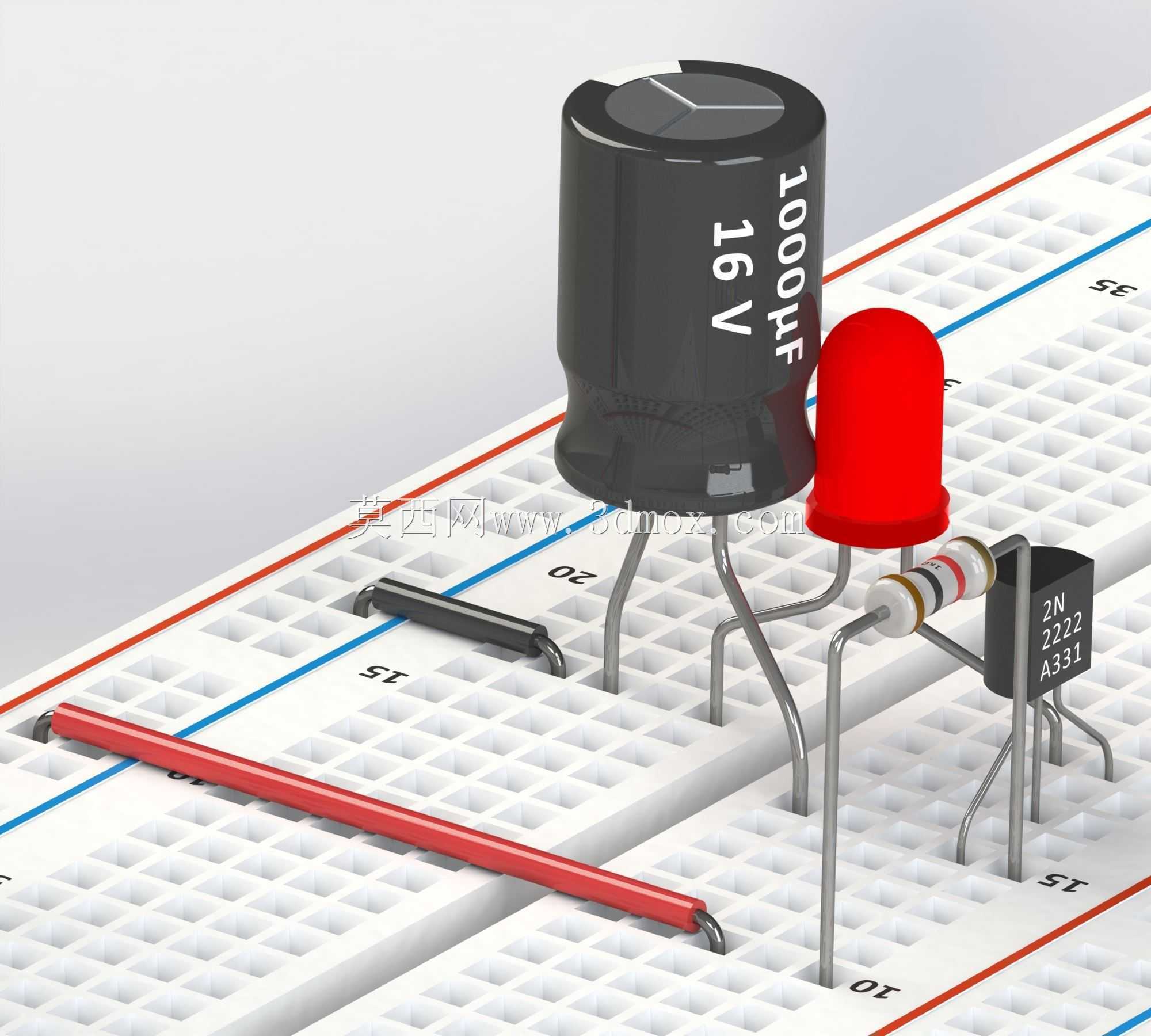

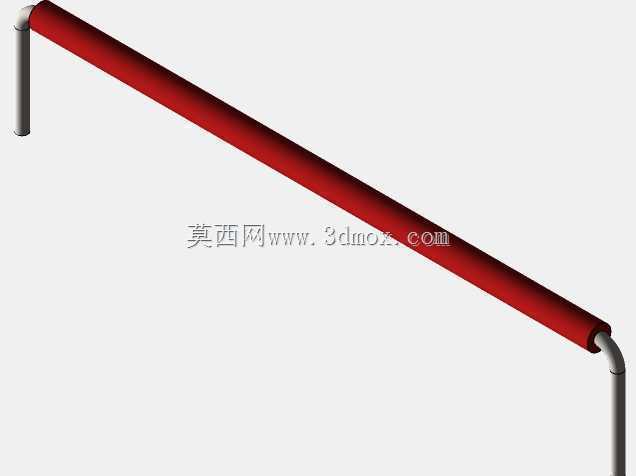

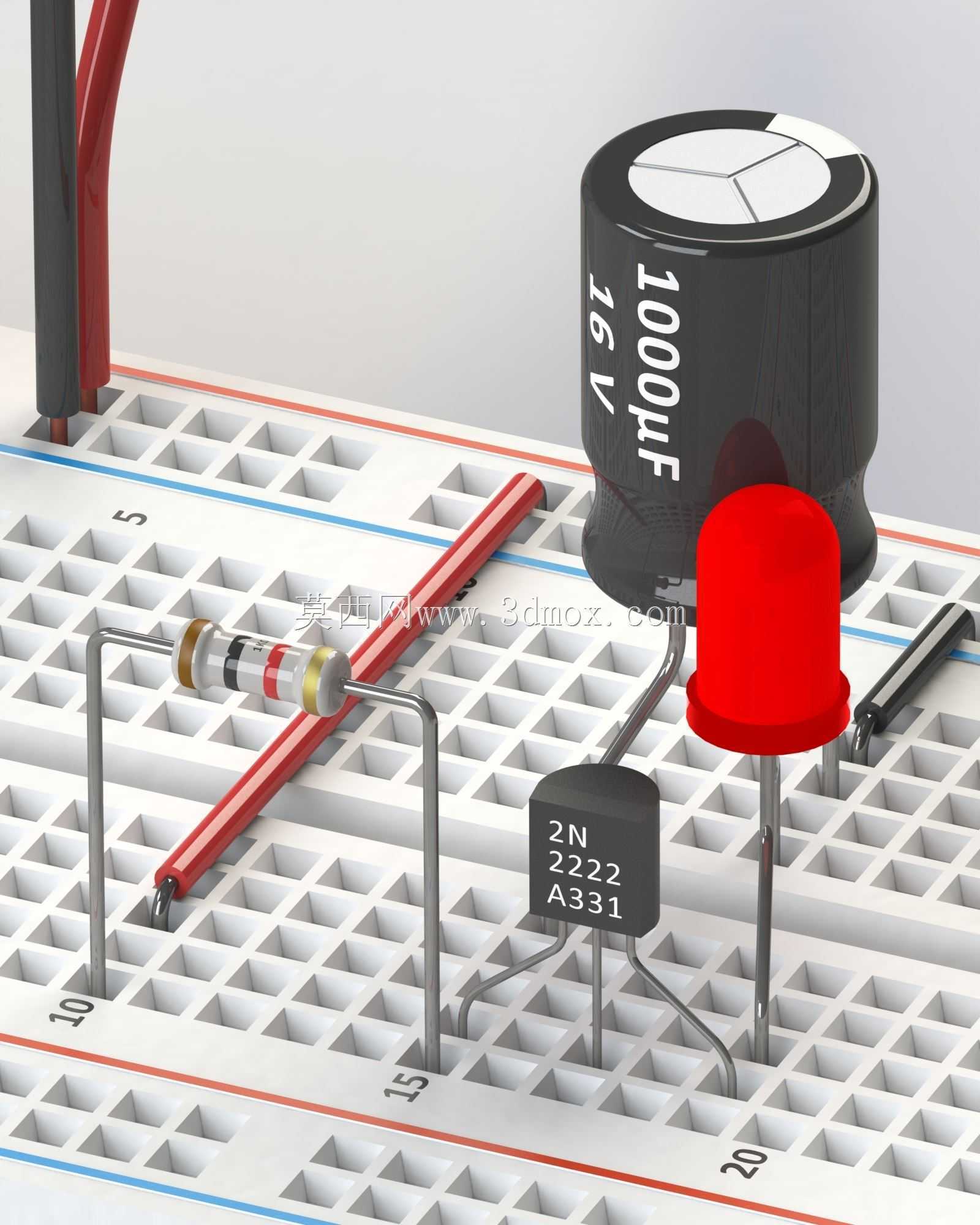

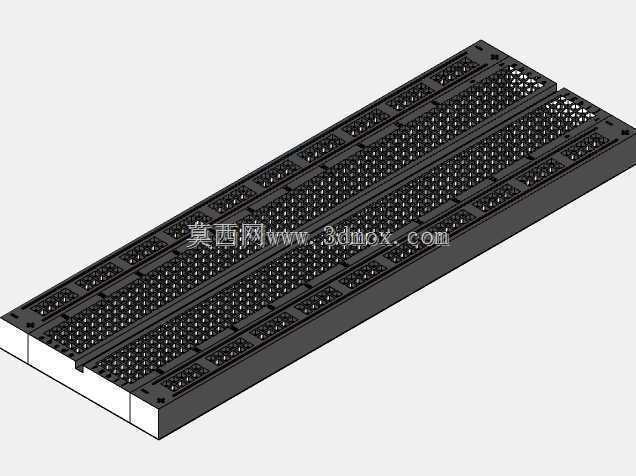

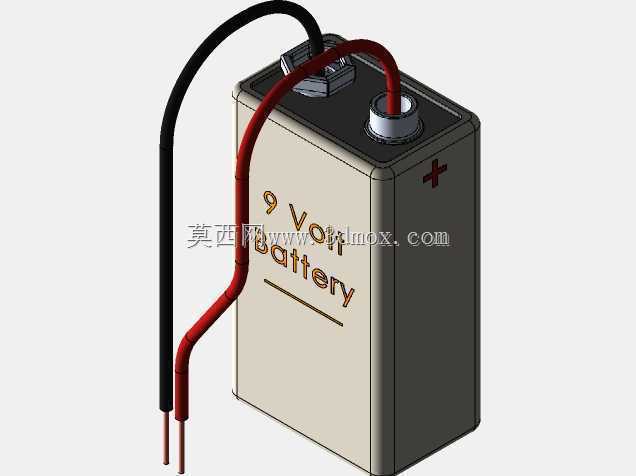

　　设计过程中，首先围绕面包板的标准孔位间距规划元件布局，面包板采用常规5孔连通的条孔结构，孔间距为2.54mm标准间距，所有直插元件的引脚长度、折弯角度都适配面包板的插接深度，避免引脚过短接触不良或过长导致相邻孔位短路。9V电池的摆放位置预留了电池扣的接线空间，红黑供电导线的走线沿面包板边缘排布，避免横跨元件区域干扰后续元件插拔，导线折弯半径预留足够余量，避免反复弯折导致线芯断裂。1000μF电解电容的容值选型直接决定闪烁频率，容值越大充放电周期越长，LED闪烁间隔越久，建模时还原了电解电容的极性标识，长引脚对应正极、短引脚对应负极，与电路原理图的极性标注完全匹配，避免装配时极性接反导致电容失效甚至漏液。2N2222三极管的引脚排布严格按照TO-92封装的标准引脚定义，基极、集电极、发射极的接线位置与原理图一一对应，其中悬空的NC引脚也做了还原，保证模型与实物封装的一致性。LED的建模还原了直插5mm圆头LED的外形特征，引脚长度适配面包板插接深度，发光端的半球形结构做了半透明材质处理，可直观呈现发光方向。1kΩ碳膜电阻的色环标识按照阻值标准做了还原，棕黑红金的色环顺序对应1kΩ±5%的精度参数，与电路设计的限流参数匹配。

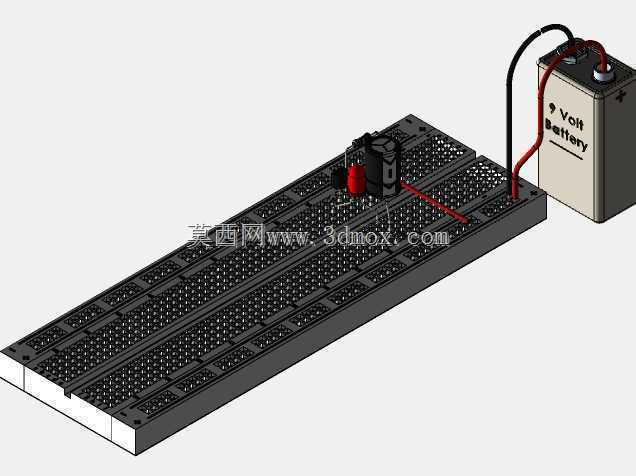

　　安装边界方面，整套电路的装配依托标准半尺寸面包板完成，整体外形尺寸控制在长165mm、宽55mm、高45mm范围内，9V电池通过尼龙扎带固定在面包板侧边，无需额外打孔或定制固定结构，所有元件均为标准直插封装，可直接在面包板上完成插接装配，无需焊接，方便反复拆装调试。建模时所有元件的装配公差都按照实际电子元件的行业标准设置，元件引脚直径0.5-0.8mm，适配面包板0.8mm的插孔内径，插接后保持足够的接触压力，不会出现松动脱落的问题。电路的供电回路走线严格遵循信号流向，从电池正极出发经电阻、电容、三极管到LED，最终回到电池负极，走线路径最短，减少不必要的引线长度，降低引线电阻对电路振荡参数的影响。在实训场景中，这套模型可直接用于演示三极管开关特性、电容充放电过程、弛张振荡电路的工作原理，学员可通过更换不同容值的电容、不同阻值的电阻，直观观察元件参数变化对LED闪烁频率的影响，相比纯原理图教学更具实操参考价值。在小型装置开发场景中，该电路可直接移植到PCB板上，作为低功耗状态指示灯使用，9V供电适配多数小型便携设备的电池规格，整体待机功耗低，无需额外的稳压电路即可稳定工作。建模过程中对每个元件的细节都做了还原，包括电池表面的参数标识、电容的耐压值标注、三极管的型号丝印、电阻的色环、LED的极性缺口，所有细节都与实物元件一致，可直接用于生成装配指导文档、教学演示动画，也可作为电子类三维建模的参考案例，帮助建模人员掌握标准直插电子元件的建模规范、面包板装配的布局原则。
