数字电压电流表接线演示结构设计

　　在低压电气调试、实验台搭建、小型电子设备开发的日常作业场景里，这类集成式数字伏安表是出镜率极高的测量部件，不同于传统指针式表头的读数偏差与量程局限，它能同时完成回路电压、电流参数的实时采集显示，省去了多表接线切换的繁琐步骤，不管是学生做电路原理验证实验，还是维修人员排查车载电路、小型电源模块故障，或是DIY爱好者搭建储能供电回路，都能靠它快速获取核心电参数，判断回路工作状态是否正常。

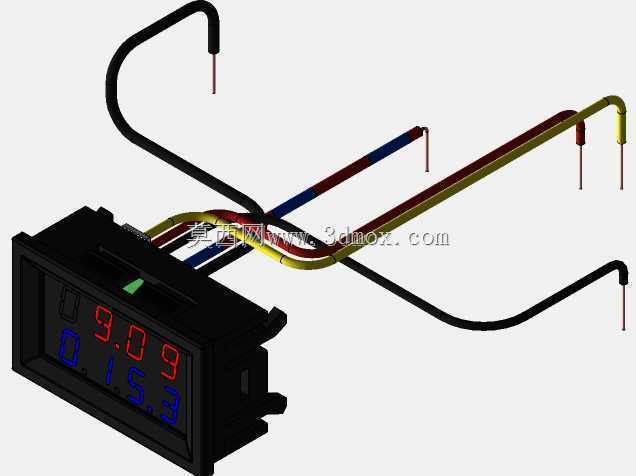

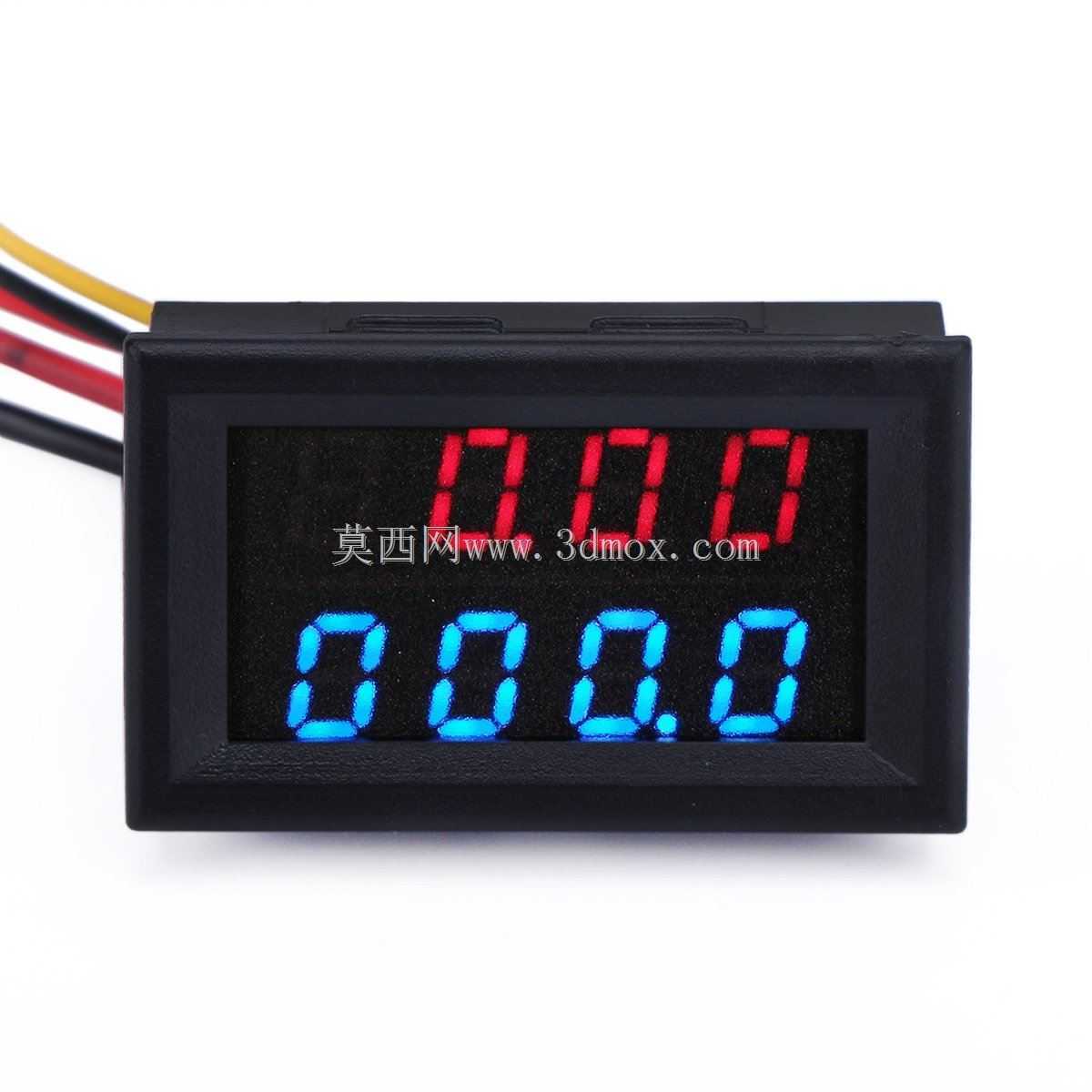

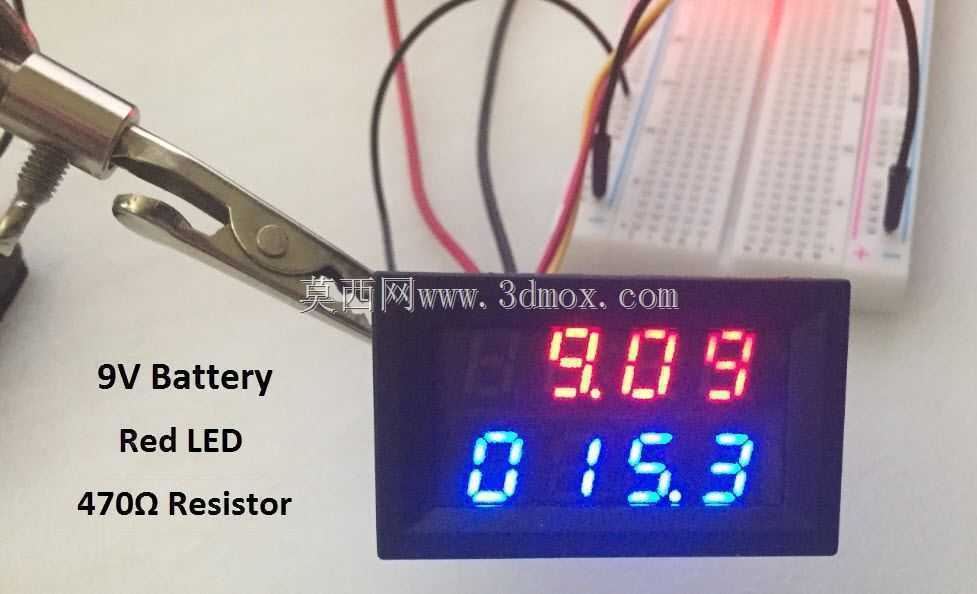

　　从结构设计逻辑来看，这款表头采用嵌入式安装的壳体方案，整体外壳做了直角矩形的注塑成型设计，前端显示区域做了下沉式的遮光边框，能避免车间强光、实验台顶光直射数码管导致的读数模糊问题，显示部分采用红蓝双色数码管分区，红色段显示实时电流数值，蓝色段显示实时电压数值，两个参数同屏展示无需按键切换，作业人员扫一眼就能拿到两个核心数据，不用反复操作表头按键切换显示界面，能有效减少调试过程中的操作中断。壳体侧面预留了标准的卡扣安装位，适配常见的面板开孔尺寸，安装时只需要在设备面板、实验台挡板上开出对应尺寸的矩形孔，把表头从正面推入，靠侧边的弹性卡扣就能卡紧固定，不需要额外打螺丝固定，也不用在面板背面做复杂的支撑结构，拆装维护都很方便，适合批量组装的设备配套使用。

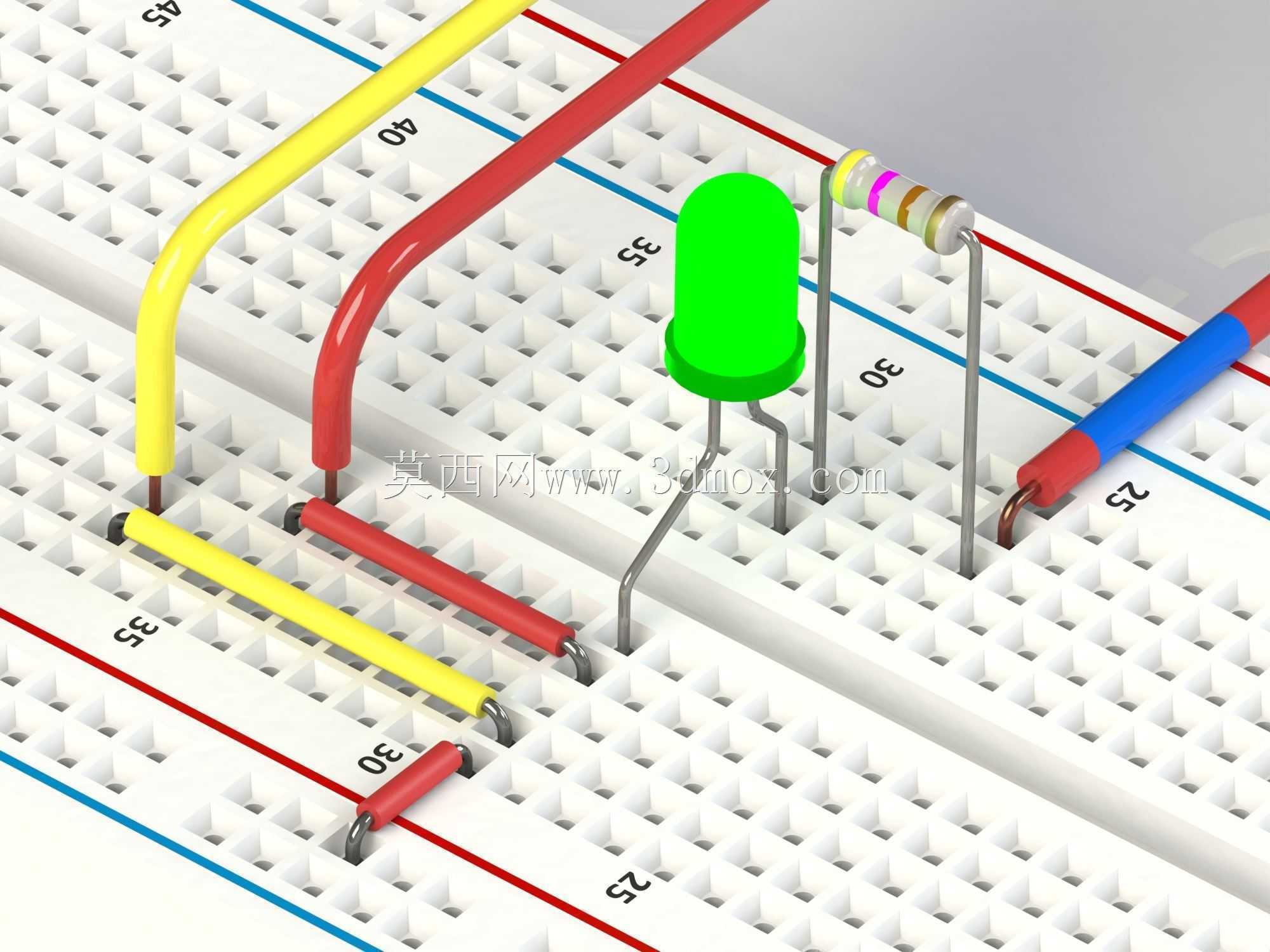

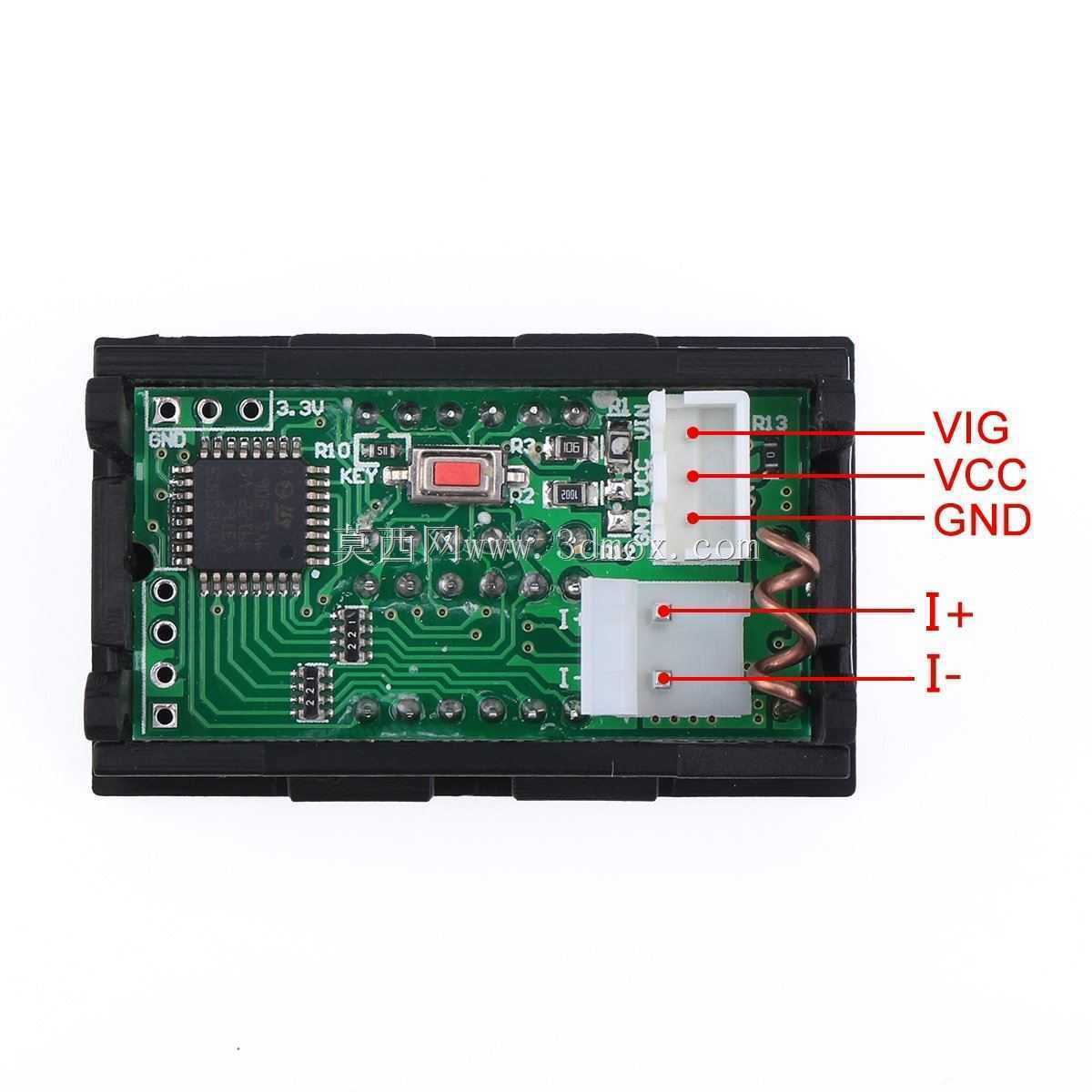

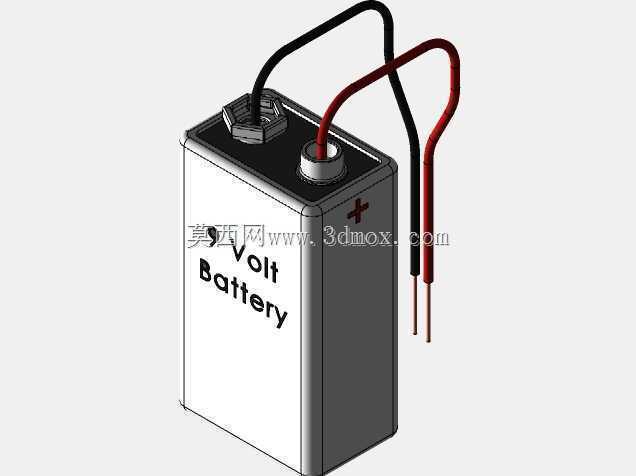

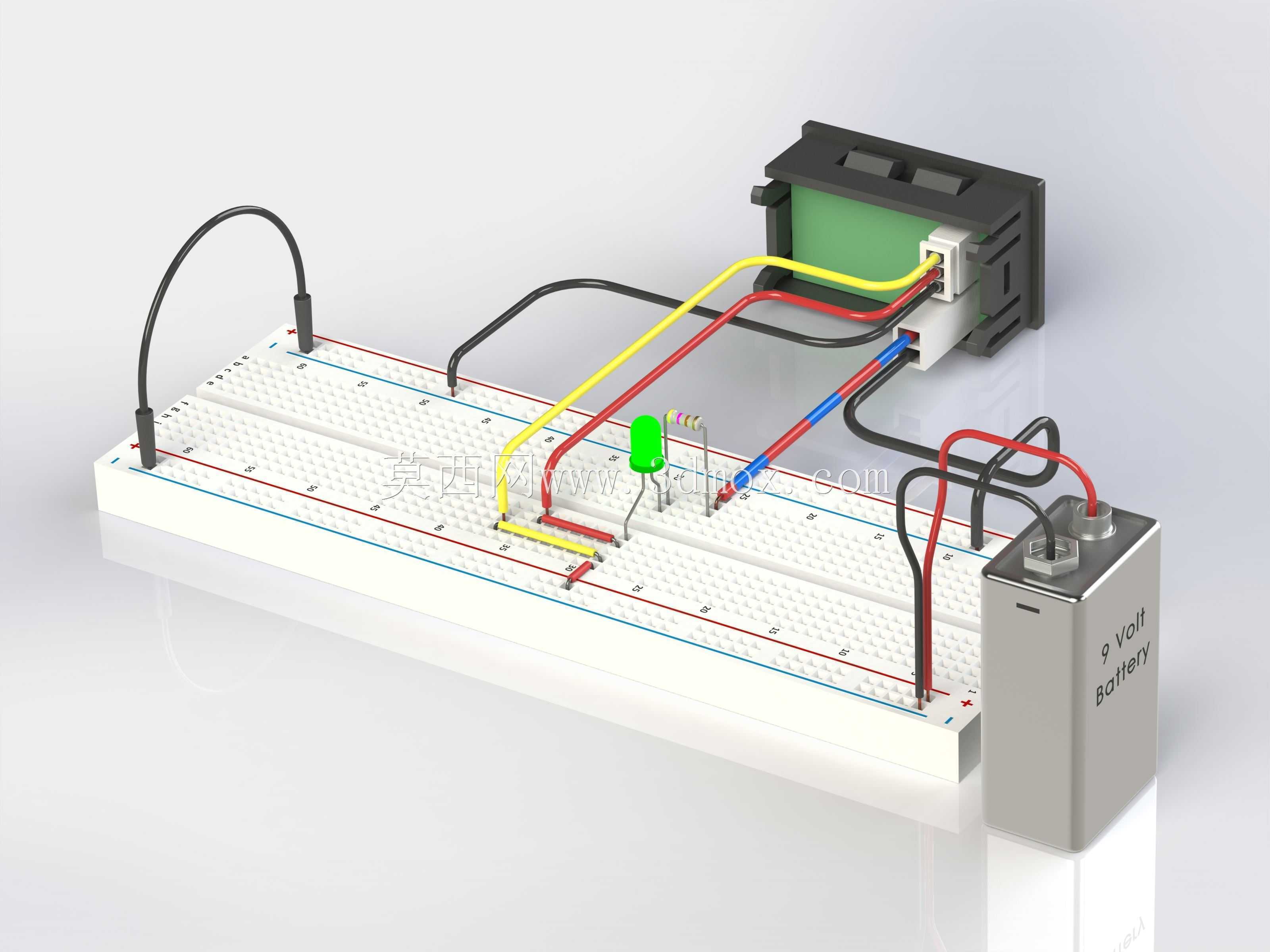

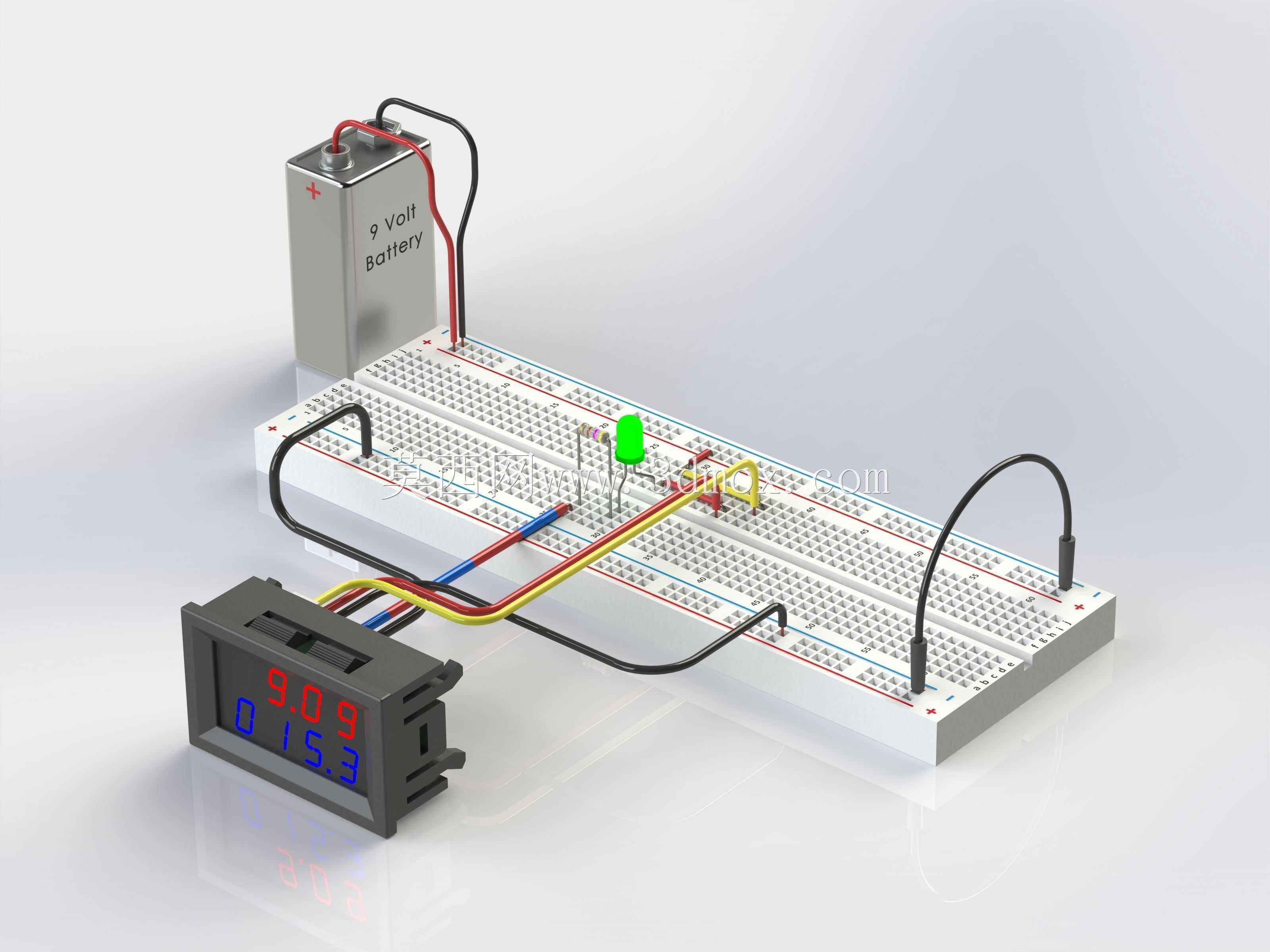

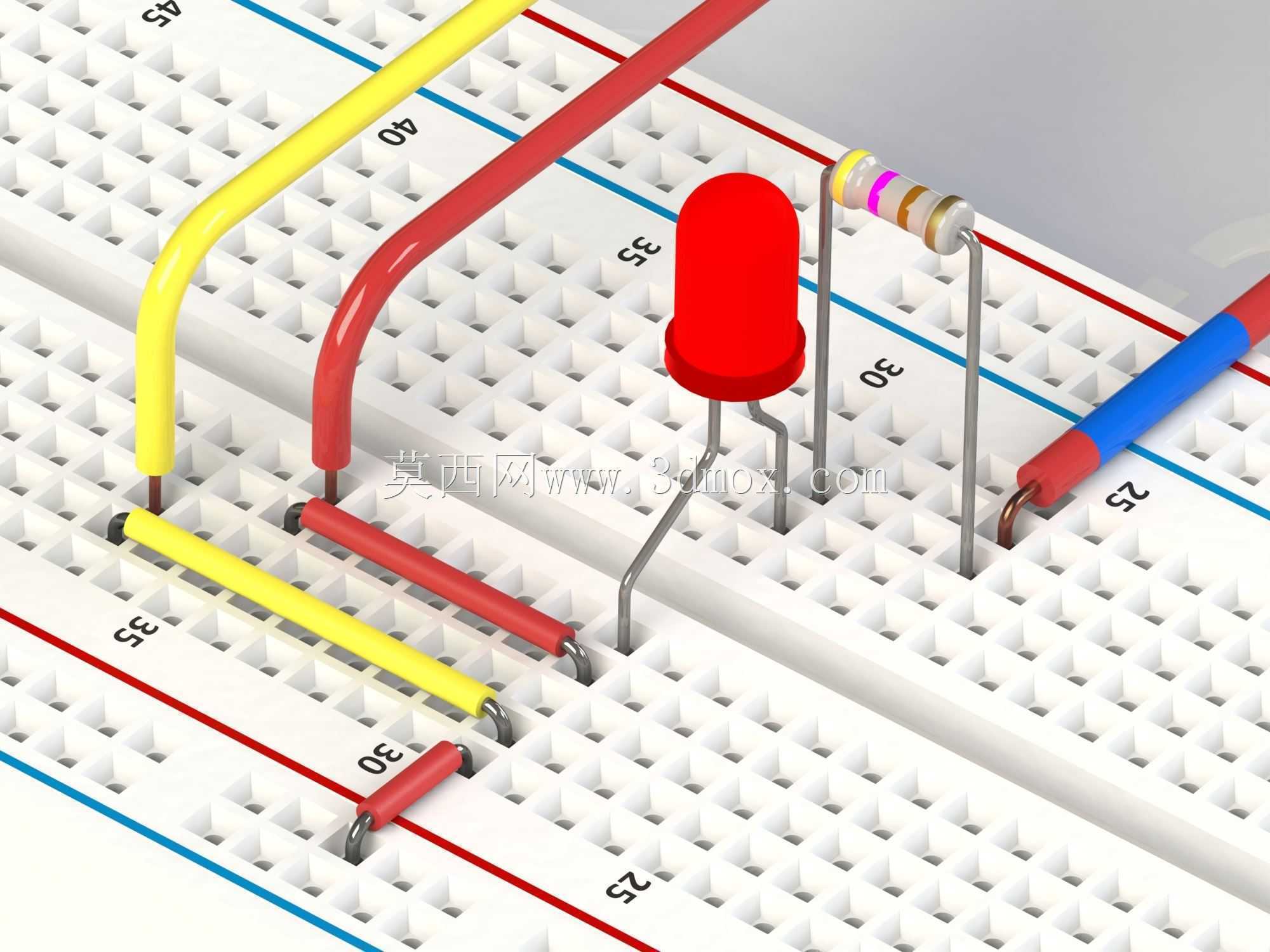

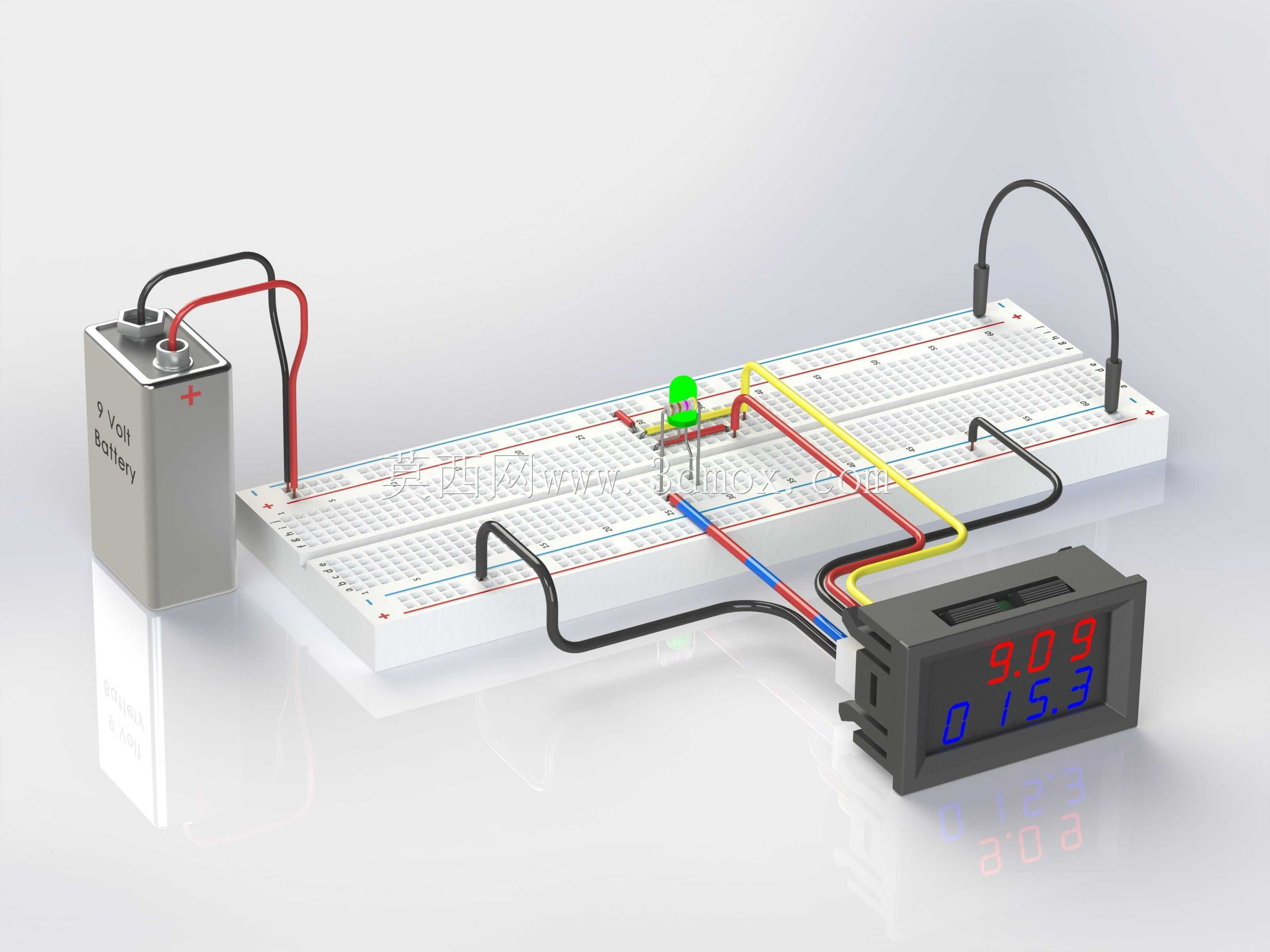

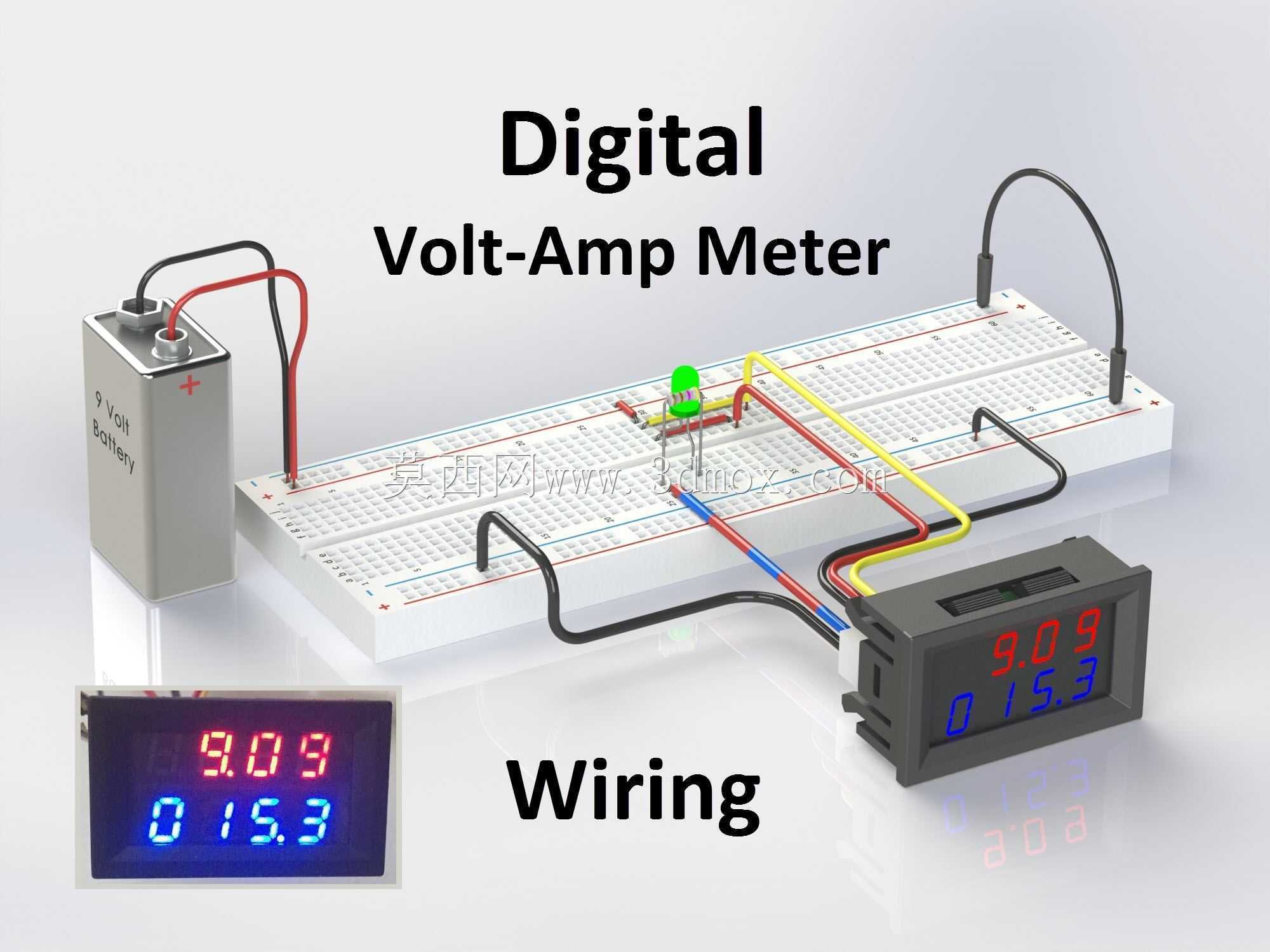

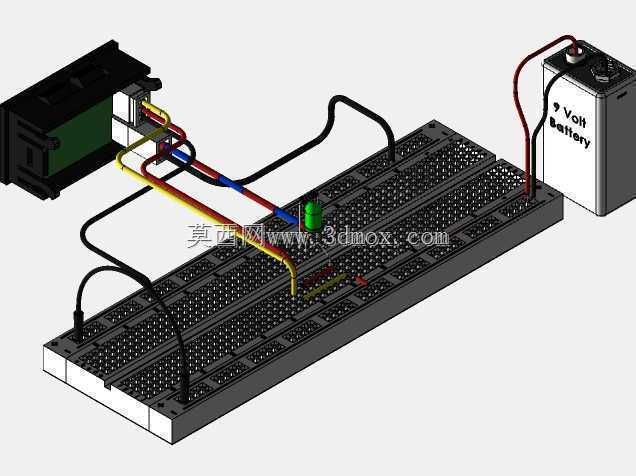

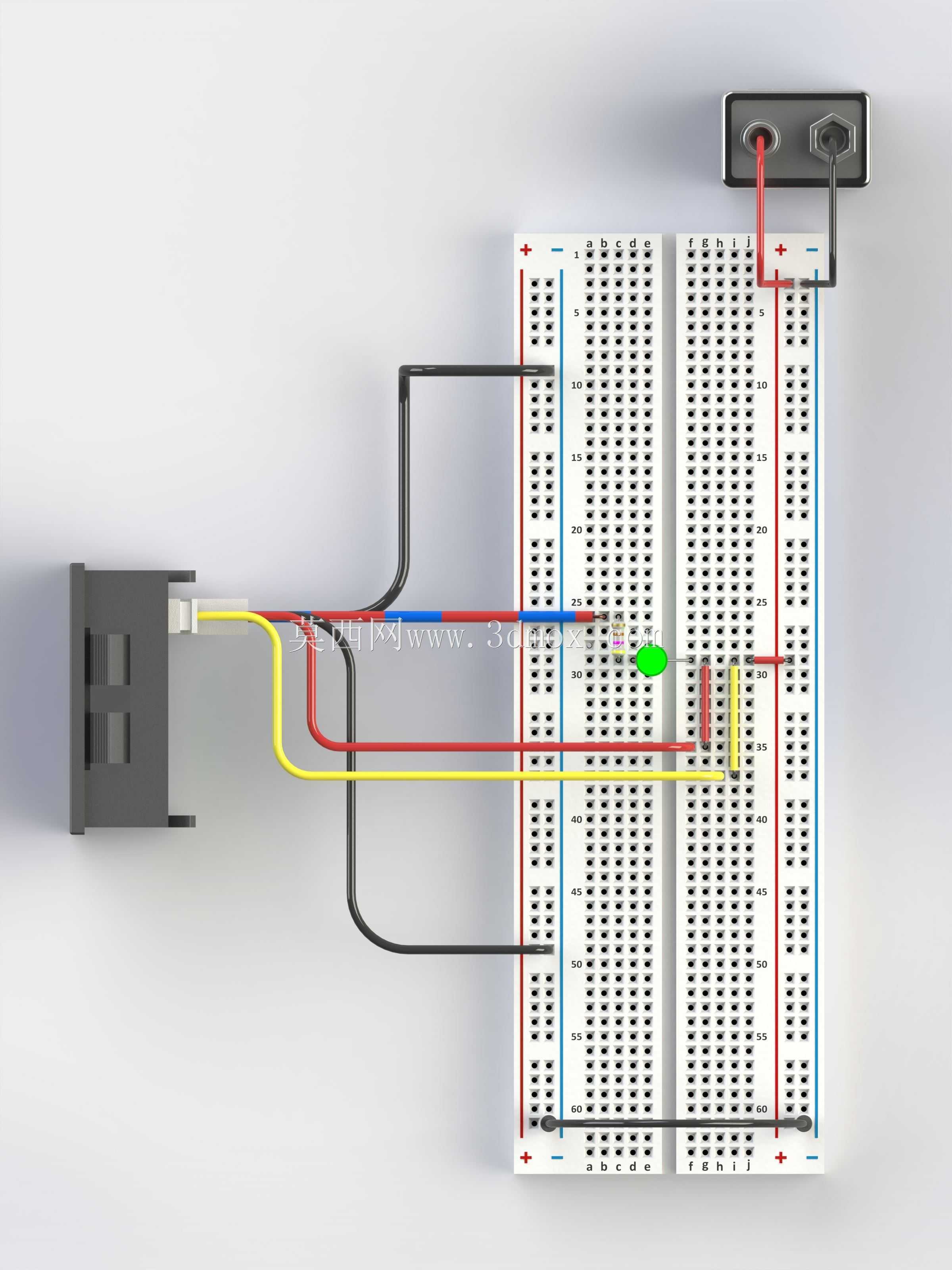

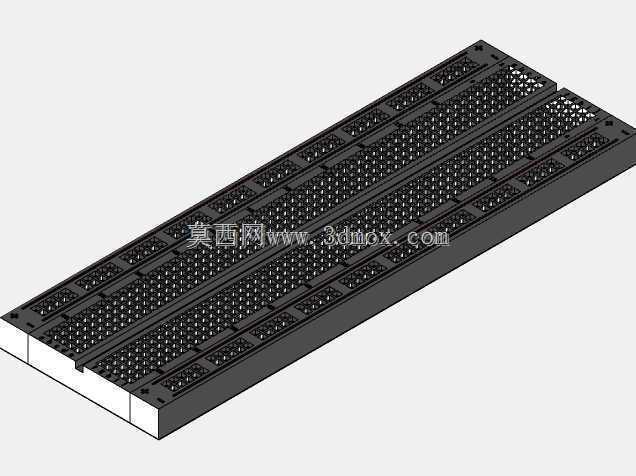

　　接线部分的结构设计充分考虑了新手接线的容错率，配套的接线端子做了不同颜色的线序区分，红色导线对应电源正极与电压采样正端，黑色导线对应公共负端，黄色导线对应电流采样输入端，不同线径的适配端子能兼容0.5到1.5平方的多股铜芯导线，不管是面包板上的杜邦线插接，还是设备内部的硬线连接，都能保证接触可靠，不会出现虚接导致的测量数值跳变问题。配套演示的面包板接线结构，还原了实际使用中表头与9V叠层电池、负载回路的完整接线逻辑，建模时还原了面包板的内部导电条连接逻辑，每根跳线的走向、插接位置都和实际接线规范一致，能直观展示电压采样并联、电流采样串联的接线原则，避免新手接错采样端导致表头烧毁的问题。

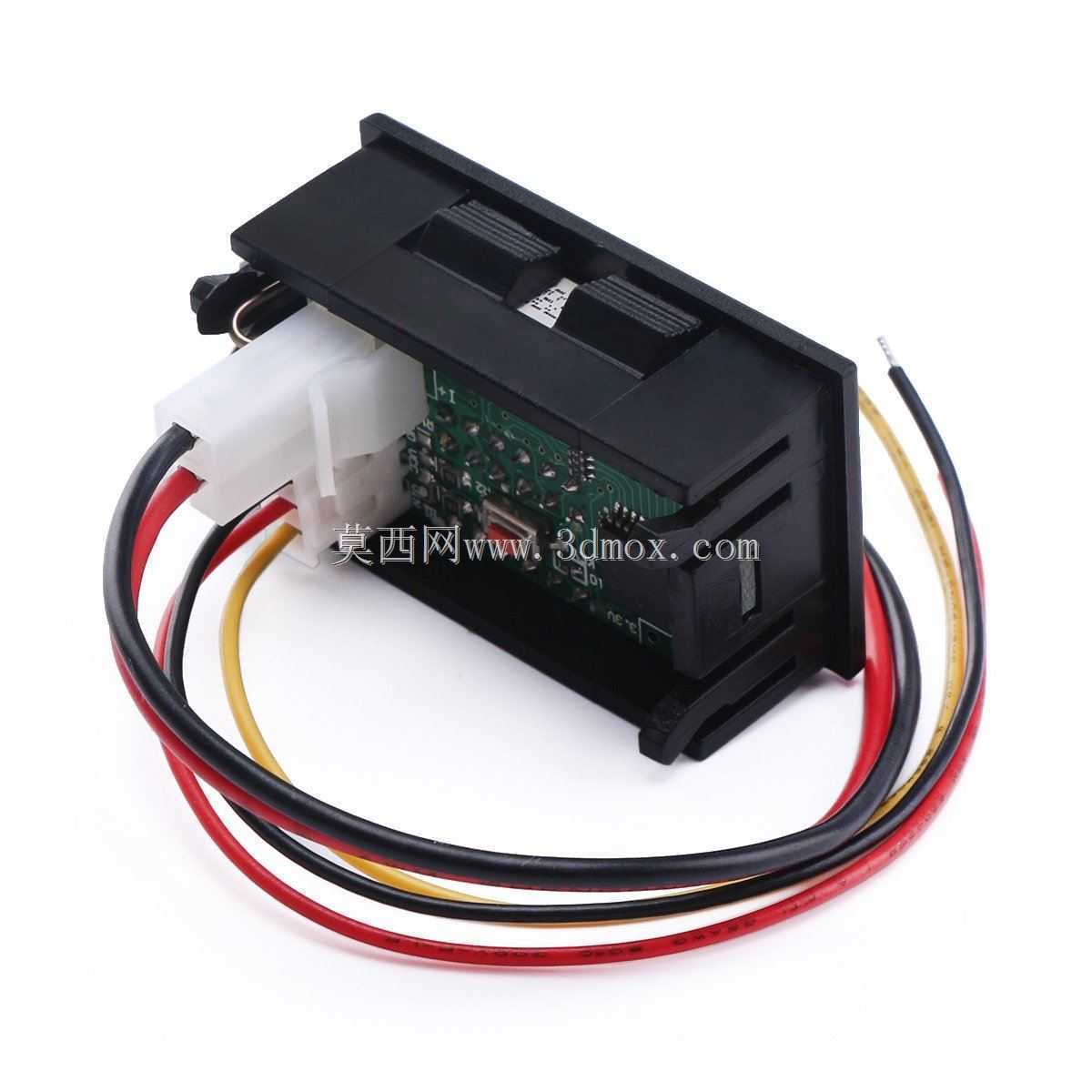

　　从安装边界尺寸来看，这款表头的前端面尺寸适配常规的小型设备面板安装位，壳体深度控制在较薄的范围内，不会占用设备内部过多的纵深空间，哪怕是内部空间紧凑的小型开关电源、桌面式实验电源，也能轻松嵌入安装，不会和内部的变压器、电路板、散热片产生结构干涉。表头的背部接线端做了防呆设计，不同功能的接线柱间距做了差异化处理，反方向无法插入接线端子，能从结构上避免接线时正负极接反、采样端接错的问题，降低现场接线的出错概率。

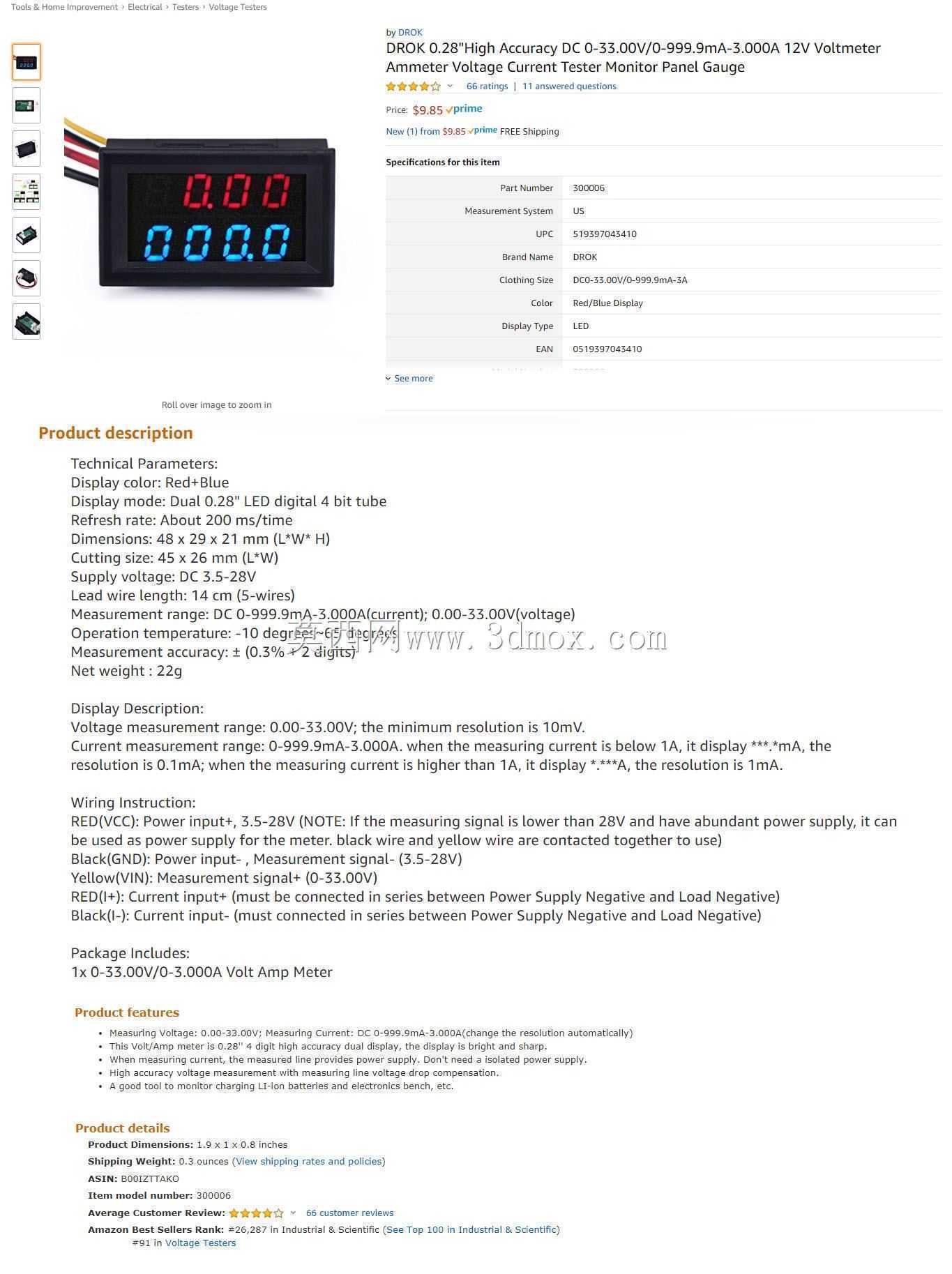

　　在实际功能落地层面，这款表头的采样电路做了集成化设计，外部不需要额外加装分流器、分压电阻就能完成常用低压直流回路的参数测量，测量范围覆盖常见的低压直流供电场景，能满足绝大多数小型电气设备、实验回路的测量需求，建模时还原了表头内部电路板的大致布局、数码管的焊接位置、外壳的卡扣配合公差，能直接用于电气实验装置的结构配套设计，也能作为教学演示模型用于电路接线的培训讲解，帮助初学者快速理解伏安表的接线逻辑与安装方式，减少实际接线时的试错成本。
