可伸缩双十字万向传动轴结构设计

　　在商用车转向操纵机构、工业设备非同轴动力传递、农机作业机具动力接驳等场景中，两轴轴线存在相对偏移、工作中轴间距会随工况动态变化的传动需求十分常见，这类场景下刚性联轴器无法补偿位移偏差，容易造成轴系憋劲、轴承额外磨损甚至轴件断裂，而双十字万向节搭配可伸缩花键副的传动轴结构，正是针对这类工况开发的成熟传动方案。

　　从实际使用场景来看，这类传动轴最典型的应用是在载货汽车的转向操纵系统中：转向柱下方的转向器输入轴与方向盘下方的转向轴往往存在布置角度差，同时车辆行驶过程中车架的扭转变形、驾驶室悬置的振动位移，都会让两轴的相对位置持续发生小幅变化，带伸缩结构的万向传动轴既可以顺畅传递转向扭矩，又能补偿各方向的角度偏移与轴向长度变化，避免转向卡滞。在小型工程机械、农用机械的动力输出端，这类结构也常被用来连接动力源与工作机具，抵消机具作业时的振动位移带来的轴系不对中问题。

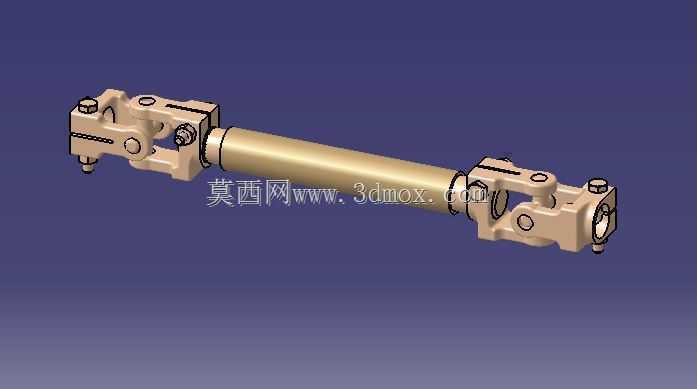

　　该结构的功能特性围绕变角度、变轴距的扭矩传递需求设计：两端的十字轴万向节单节可实现最大35度左右的角度偏转，能够适配两轴之间较大的夹角偏差；中间的轴杆采用花键配合的伸缩结构，可根据安装距离与工作中的轴向位移自由调整总长度，补偿量根据规格不同通常在几十毫米范围内，完全覆盖常规工况下的轴向窜动需求。两端的连接叉采用夹箍锁紧结构，安装时无需额外加工连接轴的键槽，直接套入对应轴径后拧紧夹箍螺栓即可完成固定，装拆效率高，也能适应一定范围内的轴径公差。

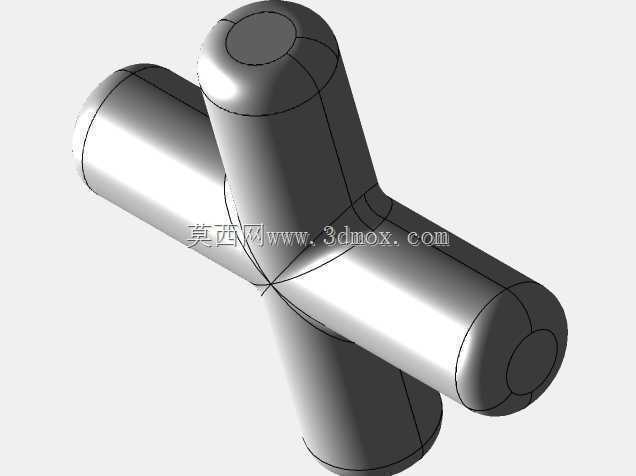

　　设计过程中首先要确定的是万向节的偏转角度范围，需要结合实际安装的最大轴线夹角预留10%以上的余量，避免极限工况下万向节出现锁死、十字轴卡滞的问题；其次是伸缩花键的配合长度，要保证最短工作状态下花键的啮合长度不小于花键外径的1.2倍，最长拉伸状态下不会出现花键脱开的风险，同时花键副需要预留润滑脂填充空间，降低滑动过程中的磨损。十字轴的轴颈与轴承碗的配合需要选择合适的间隙，既要保证转动灵活无卡滞，又要避免间隙过大造成传动回程误差过大，影响传动精度。

　　外形尺寸与安装边界方面，这类传动轴的总长度根据适配场景不同有多种规格，常规转向用的传动轴收缩状态总长度通常在300-500mm区间，伸缩行程约40-60mm；两端连接叉的夹箍内孔根据匹配的轴径设计，常见规格从18mm到30mm不等；十字轴的中心直径决定了整体的扭矩传递能力，设计时需要根据额定传递扭矩核算十字轴轴颈的剪切强度、连接叉的叉耳抗弯强度，避免大扭矩下出现部件断裂。安装时需要注意两端万向节的相位对齐，保证两端万向节的叉耳处于同一平面，否则会造成传动过程中的转速波动，带来额外的振动与冲击。

　　在三维建模过程中，需要重点关注各运动部件的干涉检查：模拟万向节在最大偏转角度、轴杆最大伸缩量的极限工况下，确认十字轴与连接叉、轴管与花键套之间不存在运动干涉，同时要验证夹箍螺栓的安装空间，保证实际装配时扳手有足够的操作空间拧紧螺栓。花键部分的建模需要保证齿形的配合精度，避免装配时出现过盈或者间隙过大的问题，十字轴的轴颈与轴承碗的同轴度需要严格控制，否则会造成转动阻力过大，影响传动顺畅性。
