户外烧烤岛不锈钢柜门3D打印铰链结构

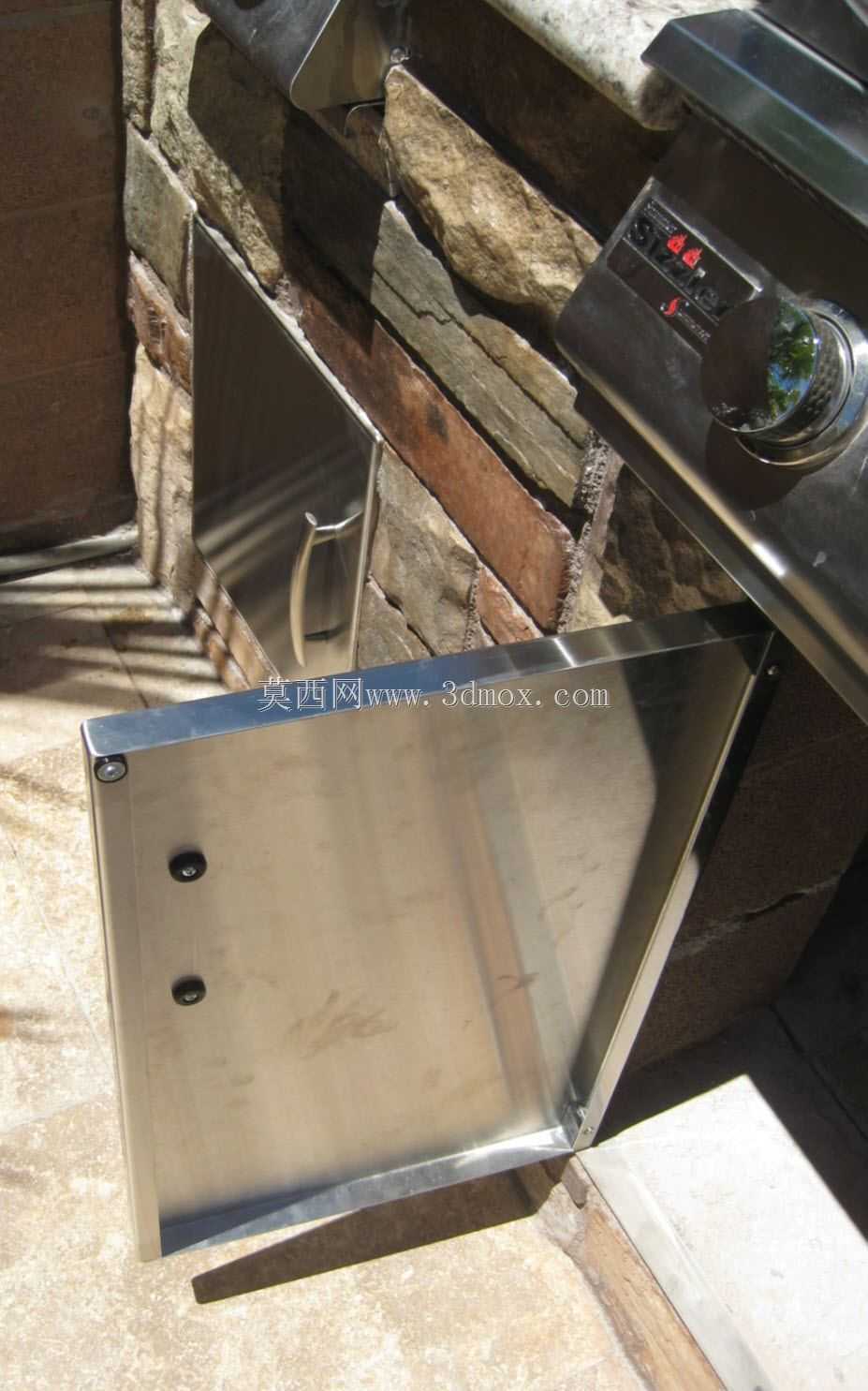

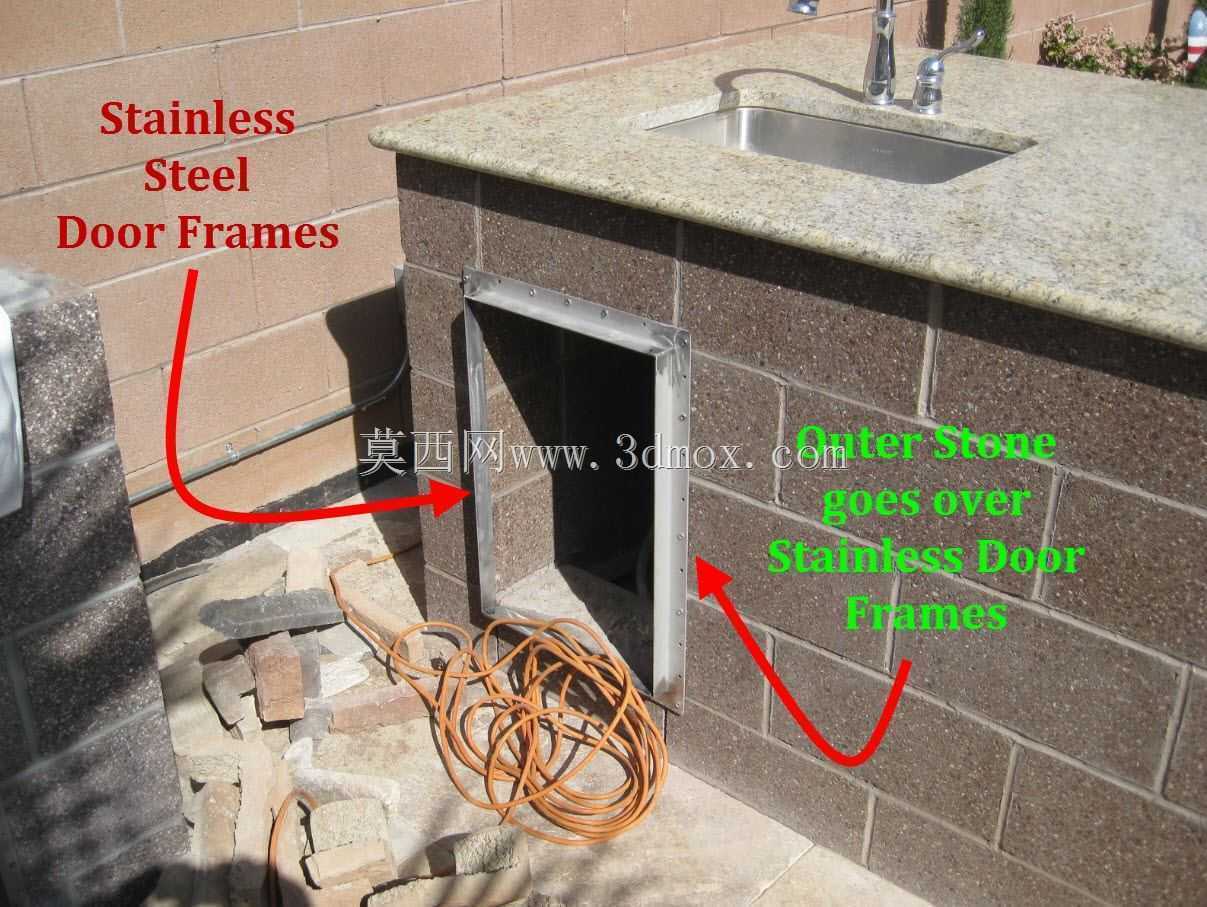

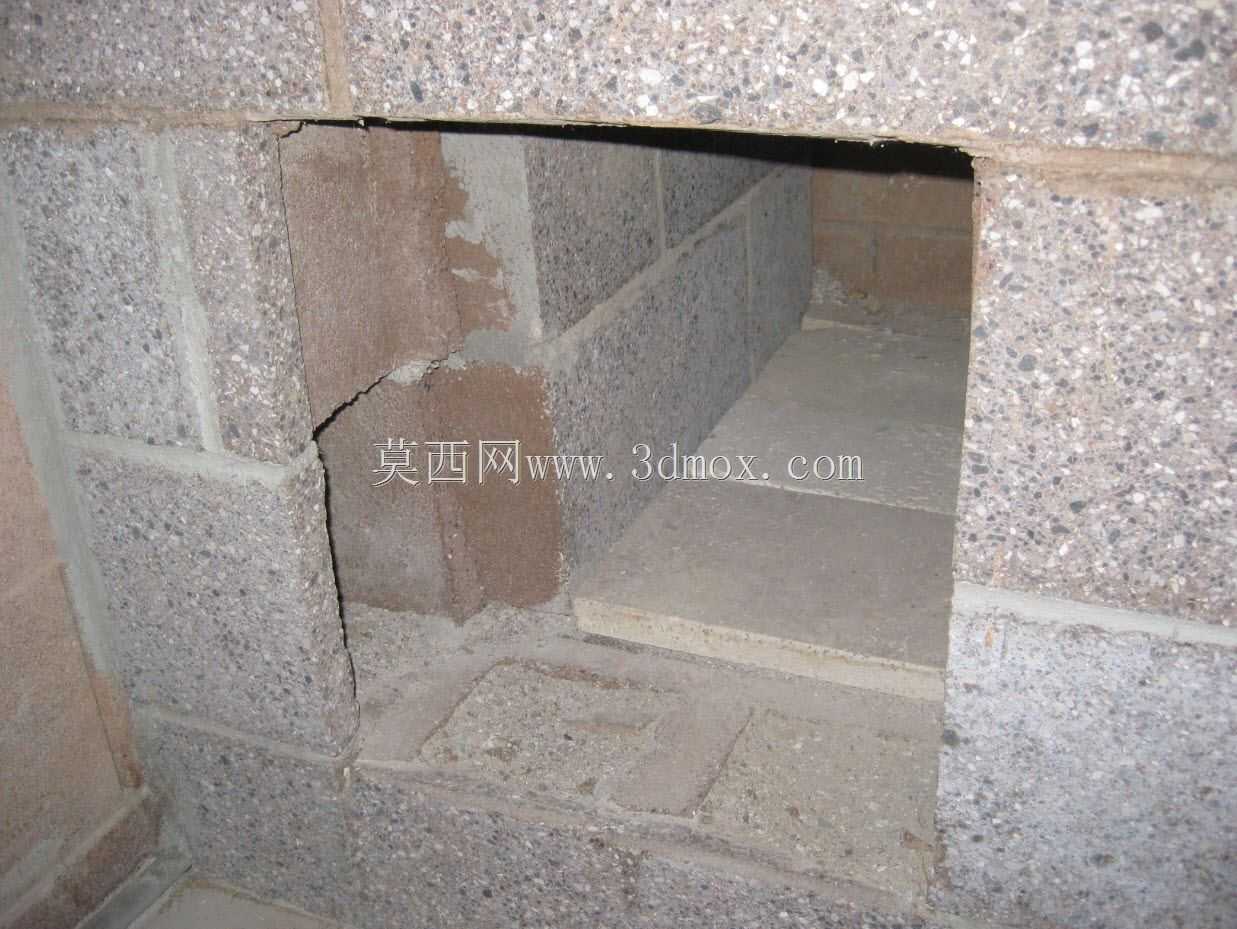

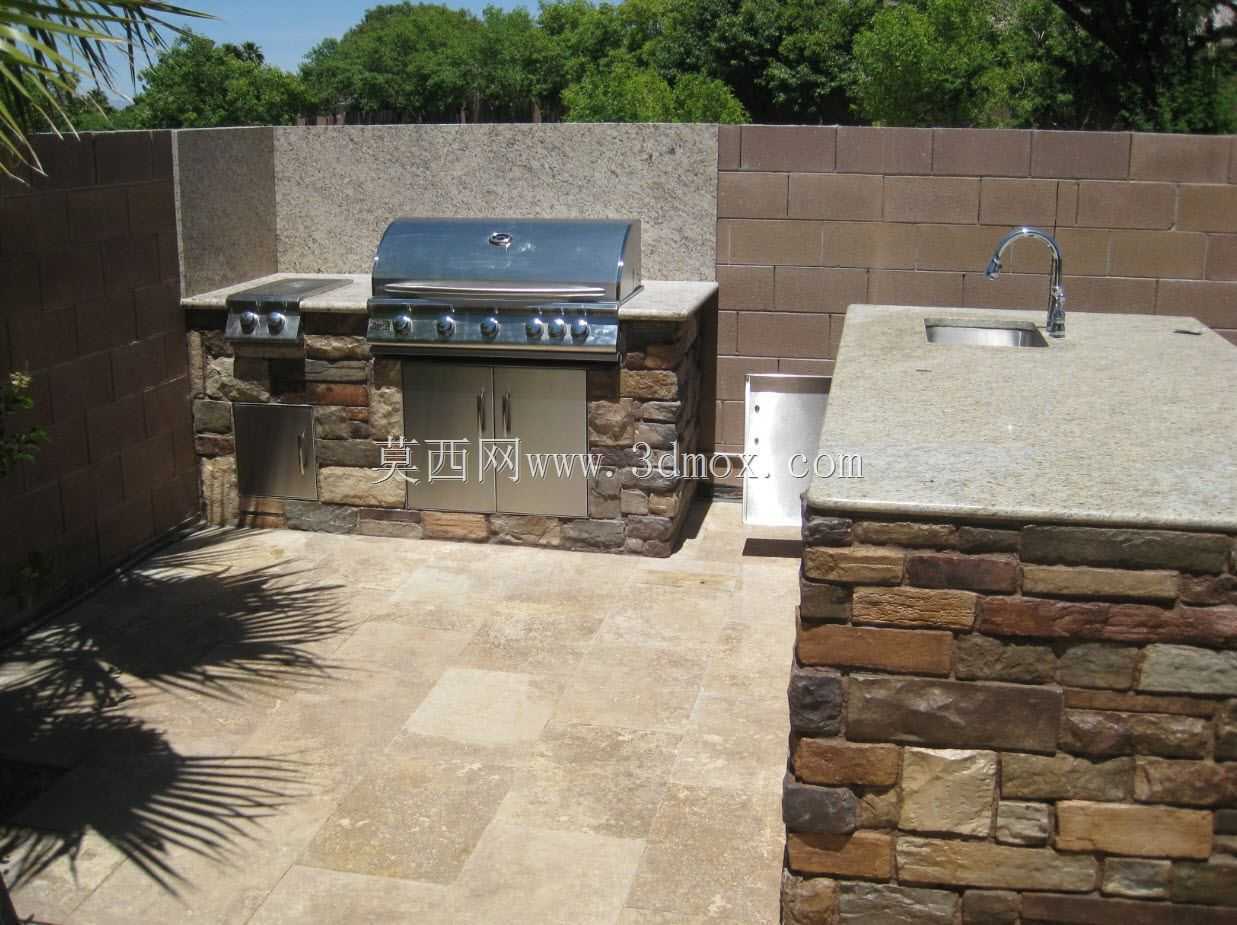

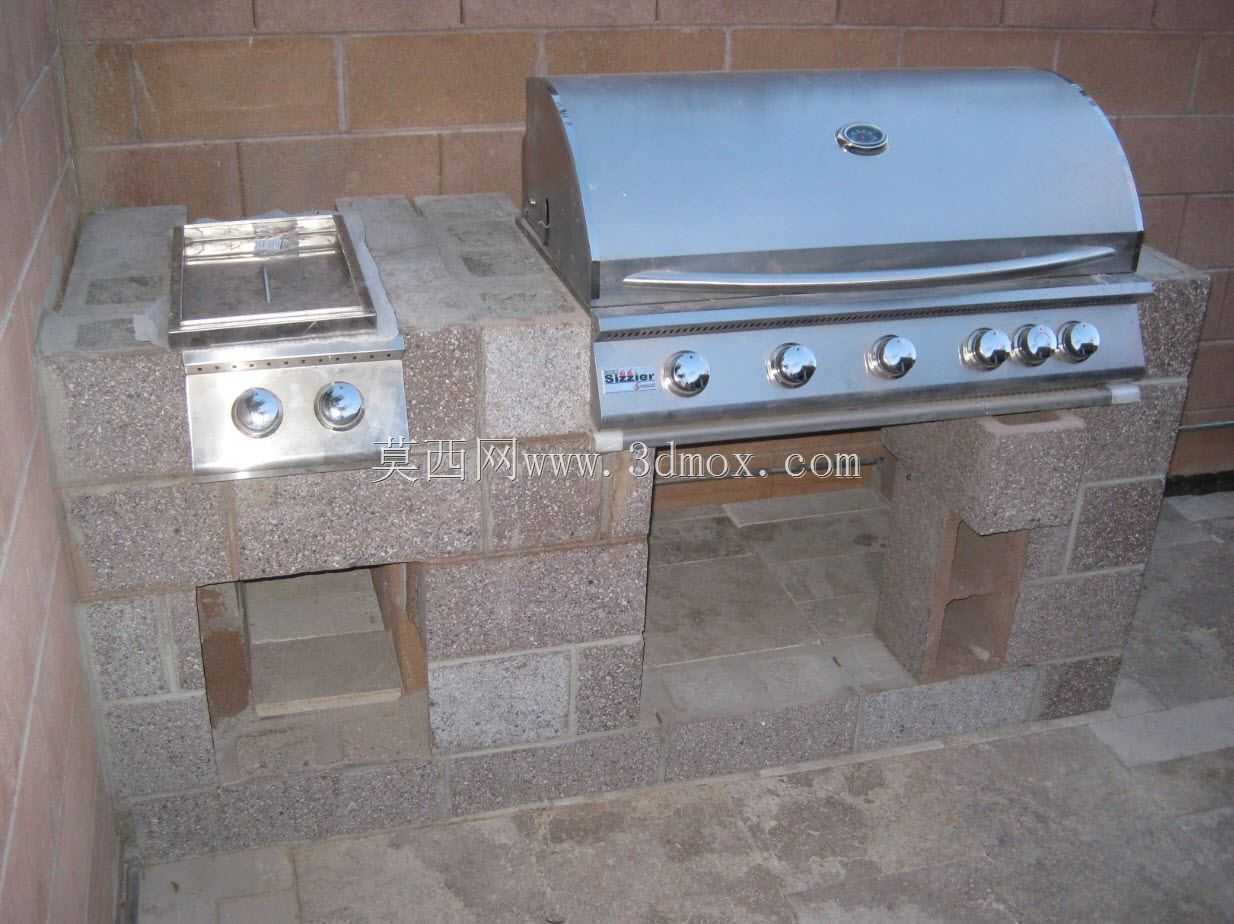

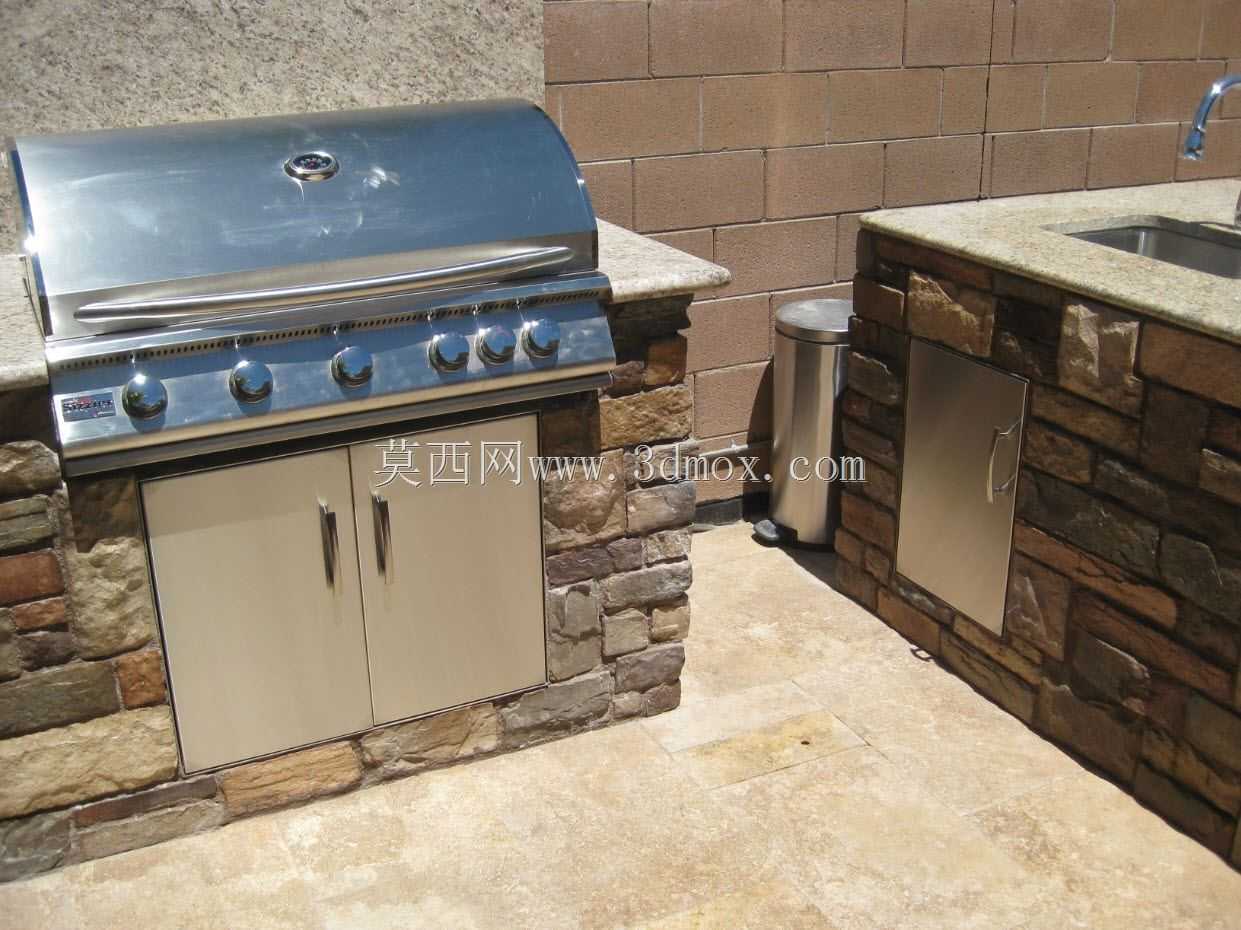

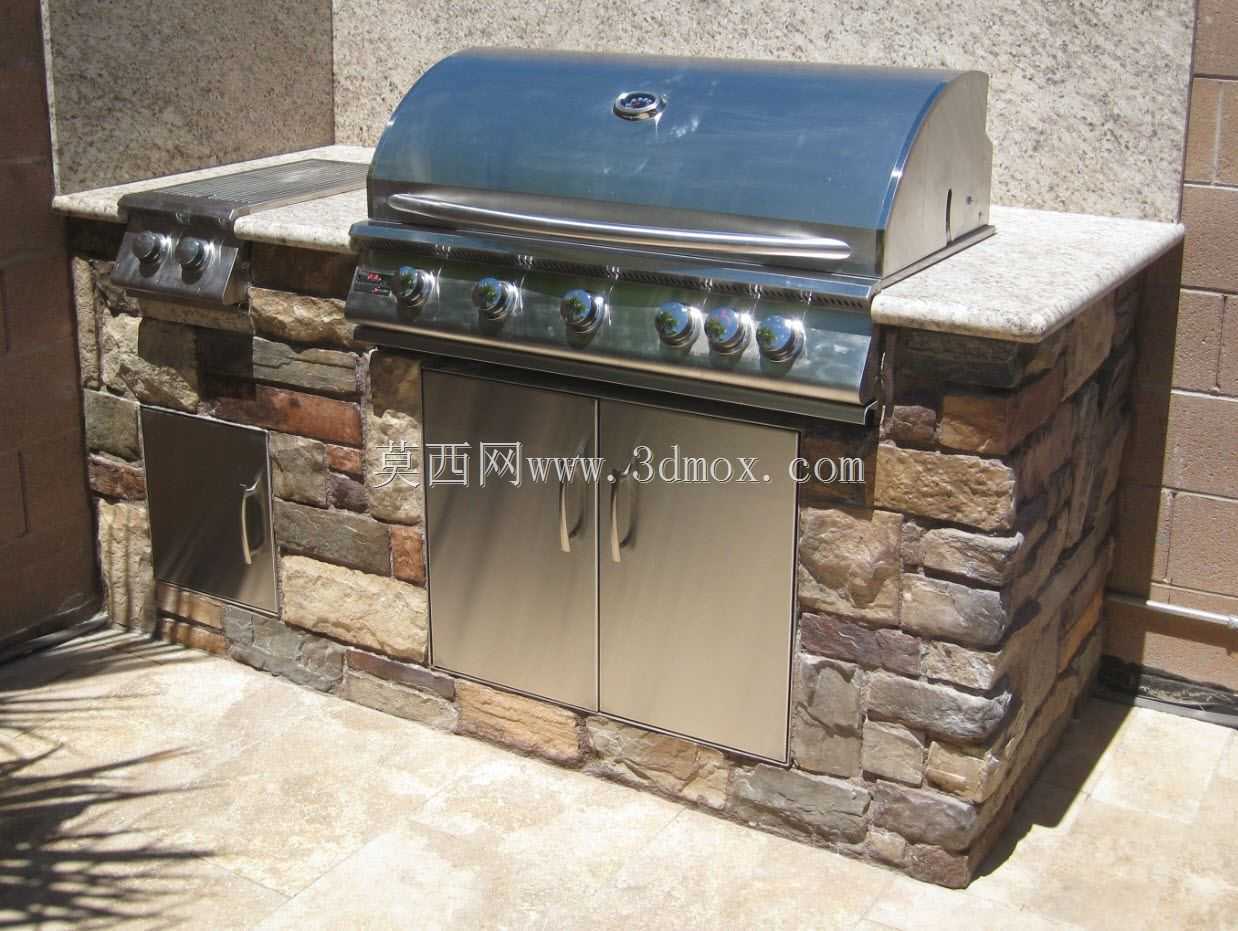

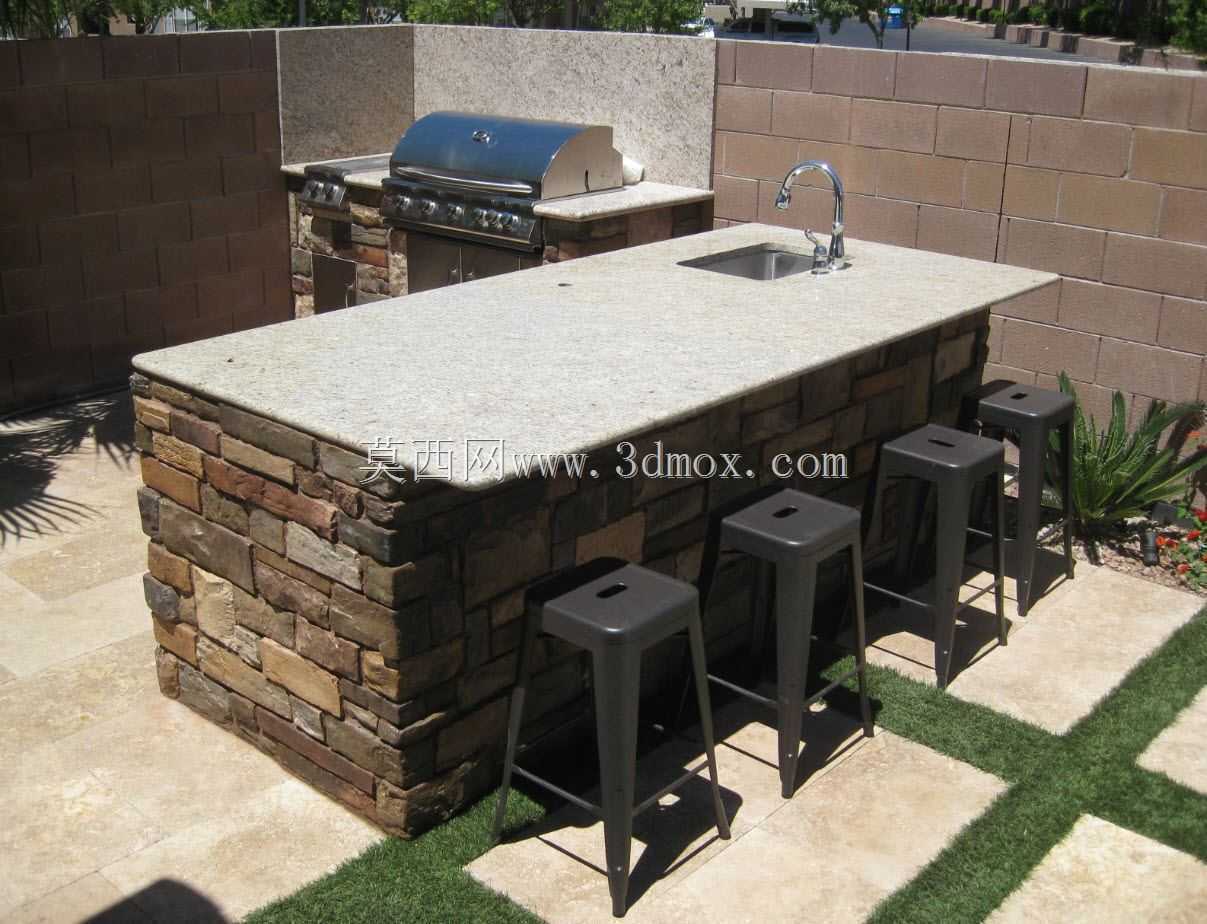

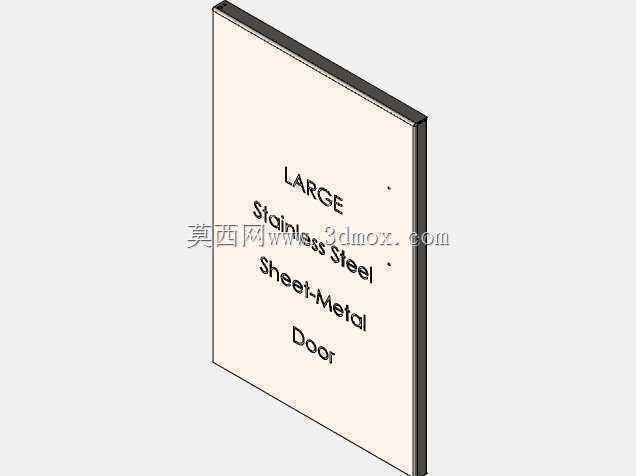

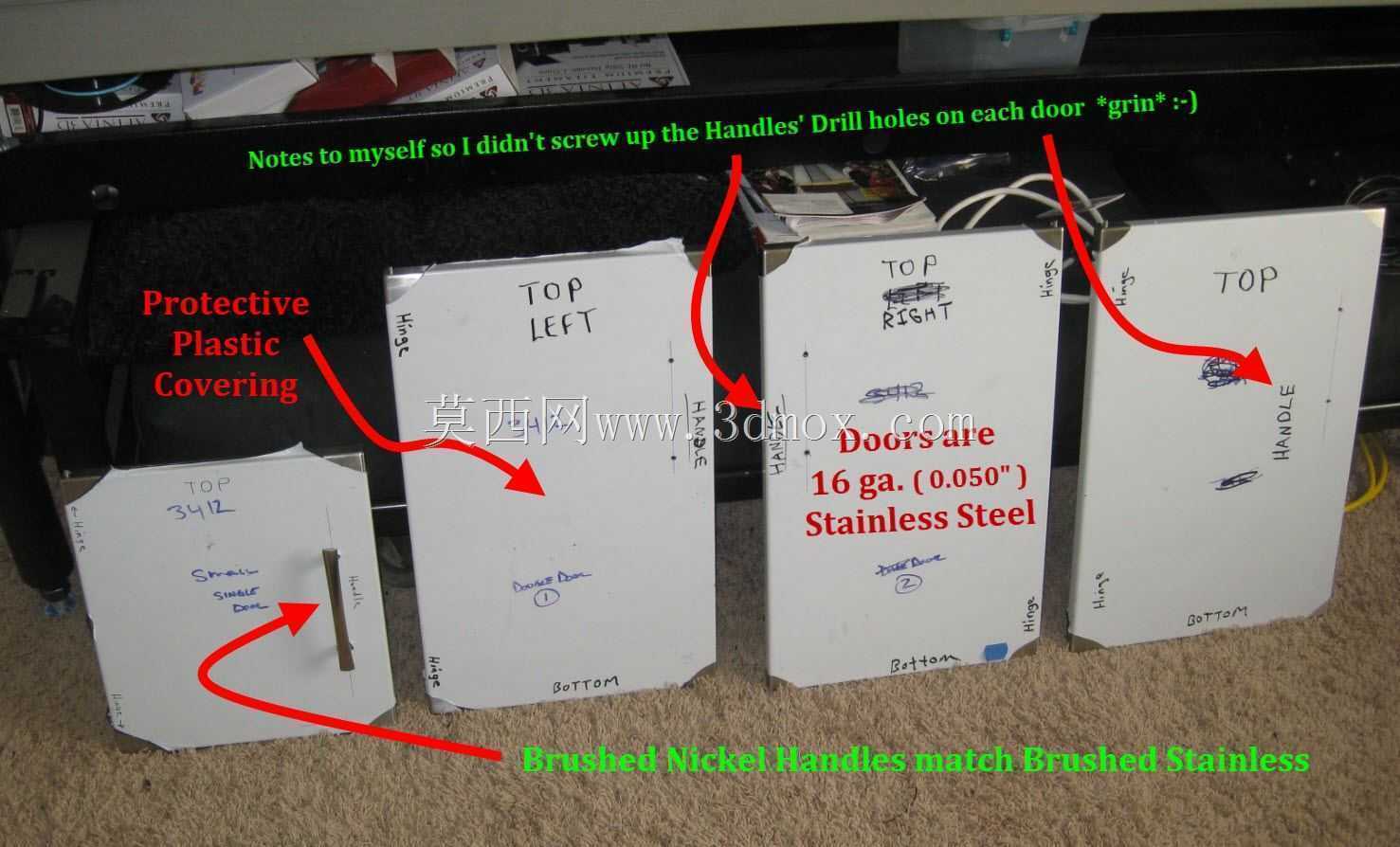

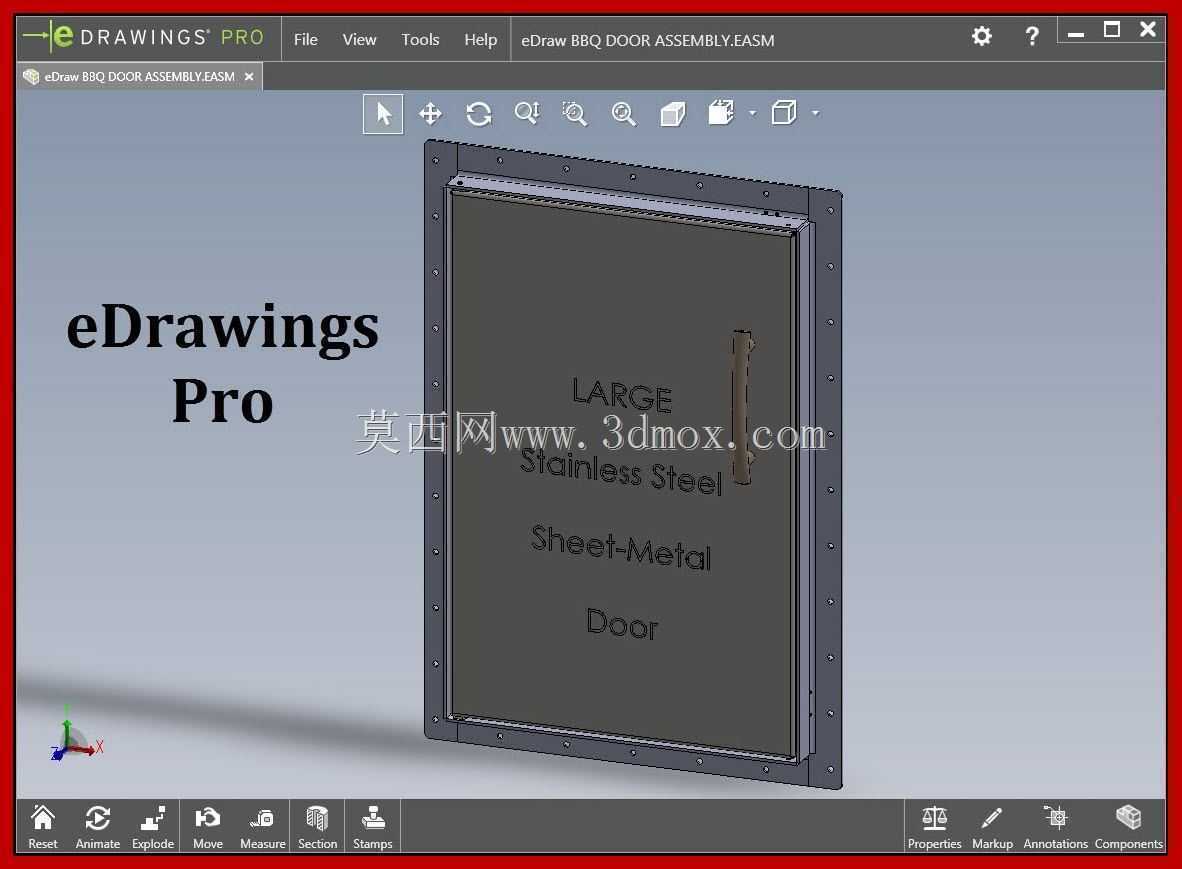

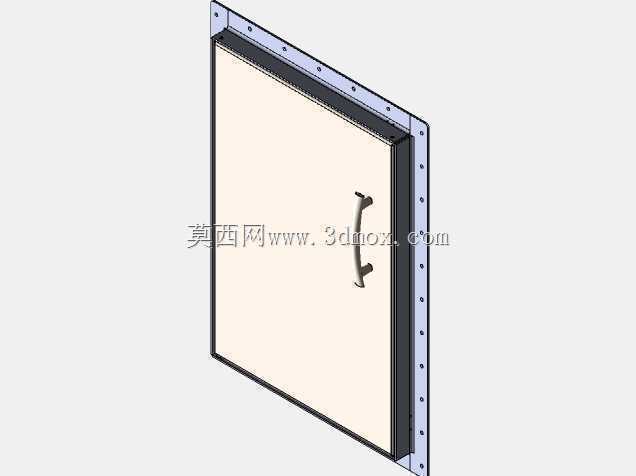

　　户外嵌入式烧烤岛作为庭院休闲餐饮场景的核心集成设备，其柜体长期处于半露天环境，要经受日晒、温差变化、烹饪油烟附着、偶尔的雨水泼溅等多重工况考验，柜门作为柜体的活动启闭部件，铰链的适配性直接决定了柜门的使用手感、密封性能与长期使用寿命。常规商用厨柜铰链多针对室内干燥环境设计，表面镀层在户外高湿、带盐分的空气环境下容易出现锈蚀点，且安装孔位多适配标准化成品厨柜板材，针对现场砌筑的石材柜体、定制不锈钢柜门往往存在安装位不匹配、开合角度受限的问题。

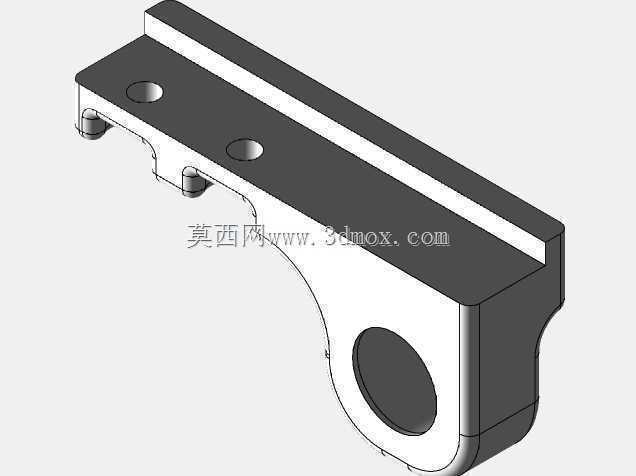

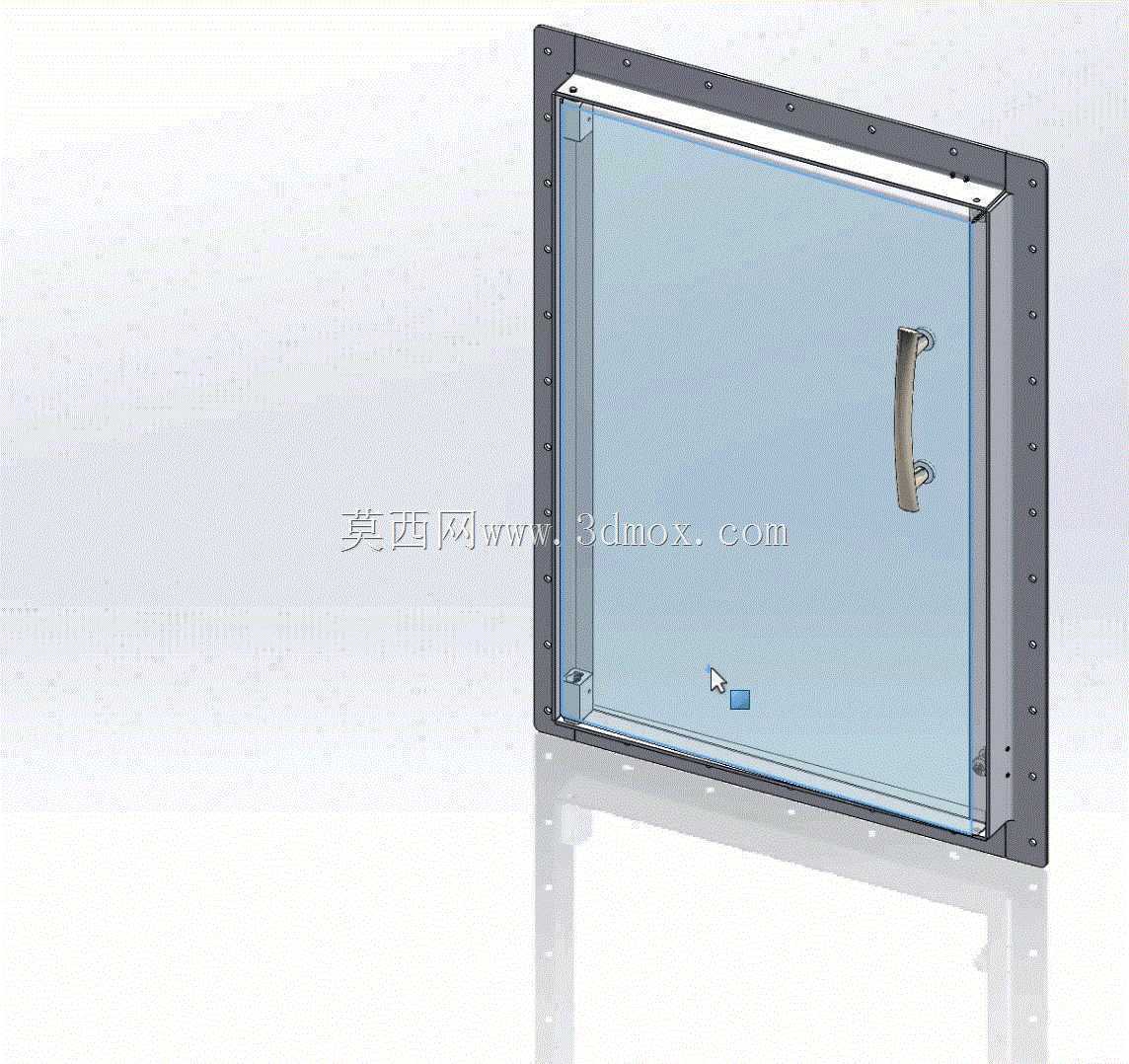

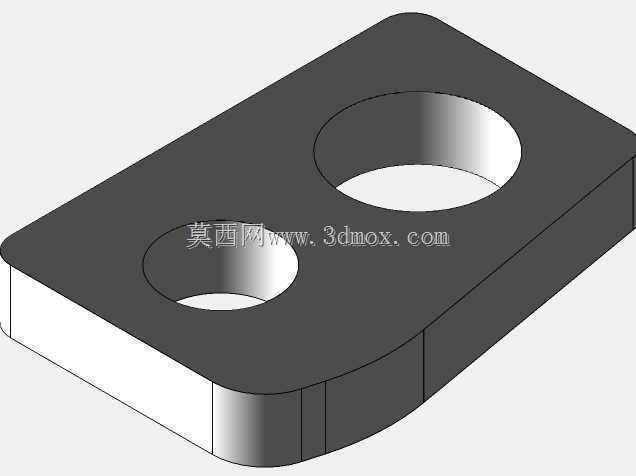

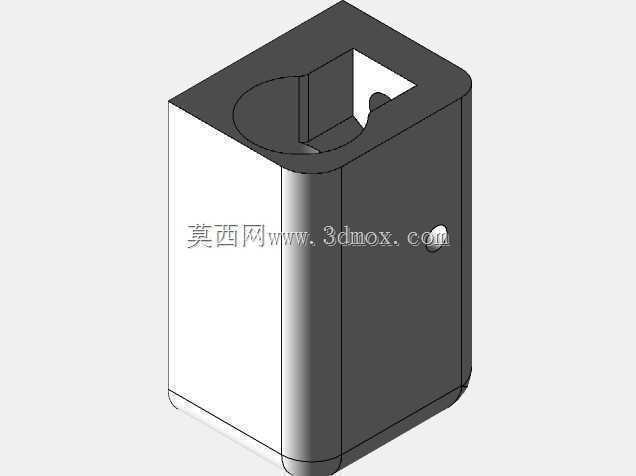

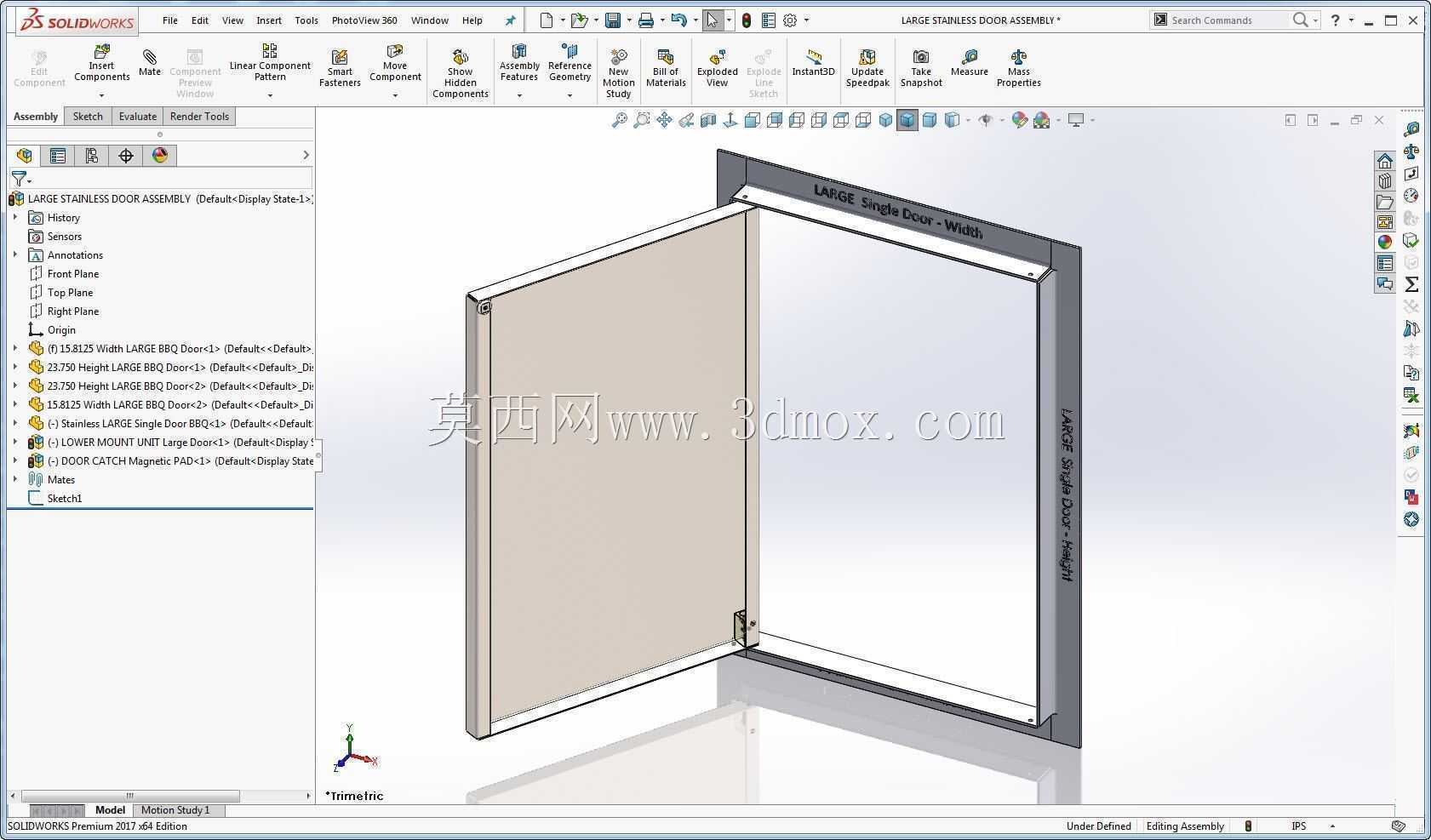

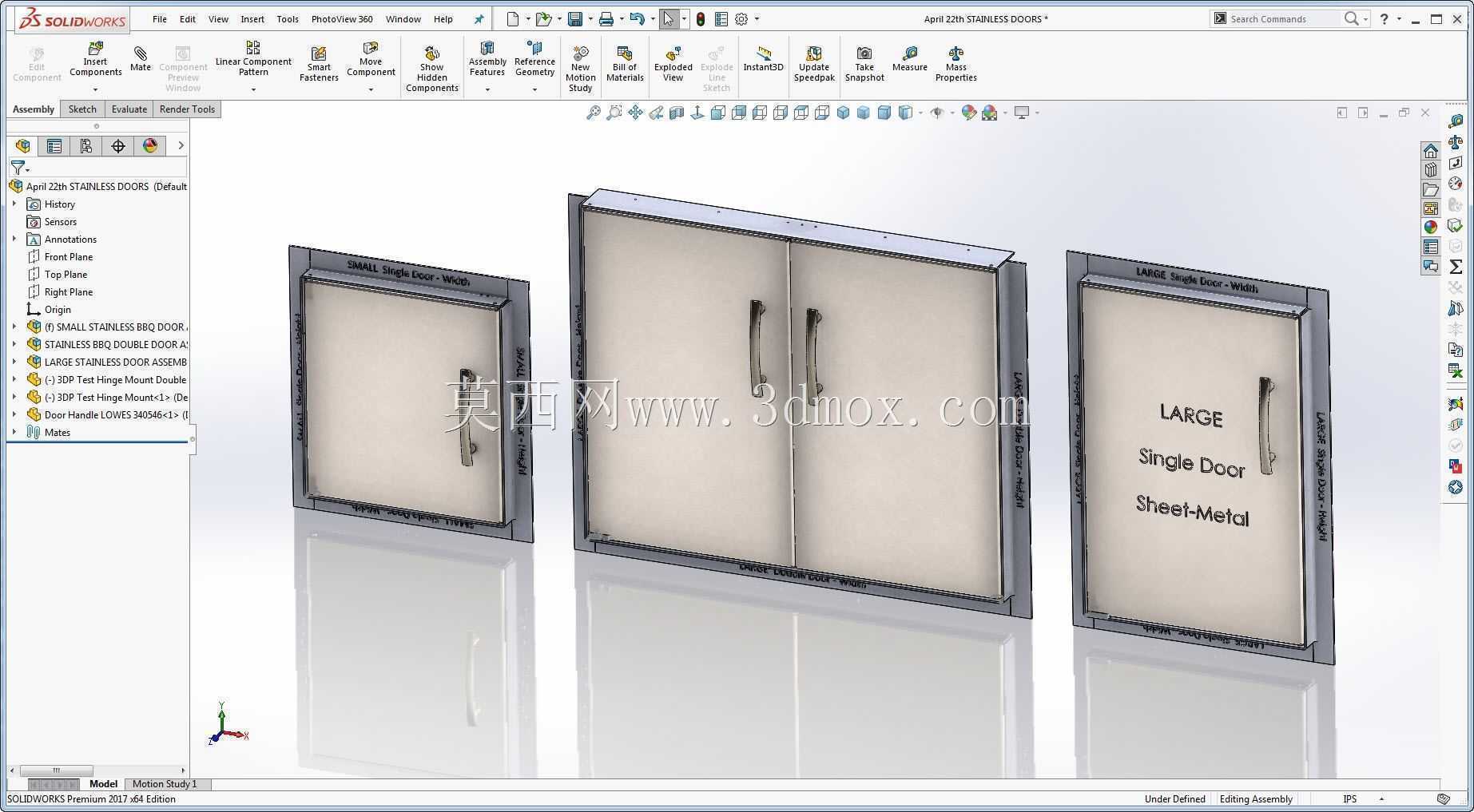

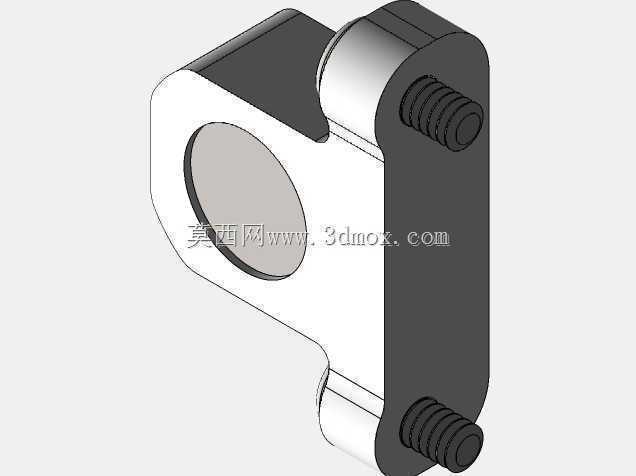

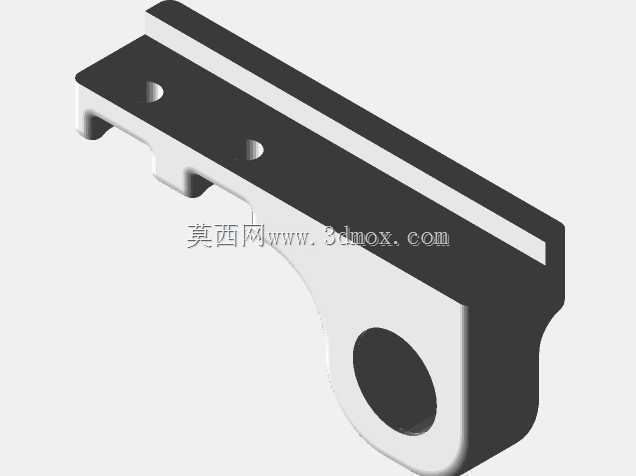

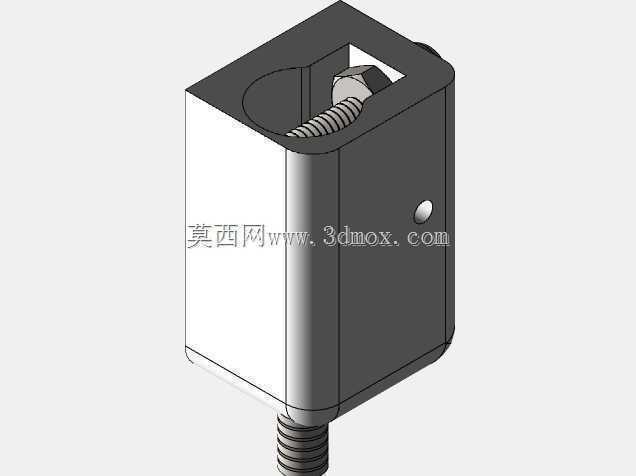

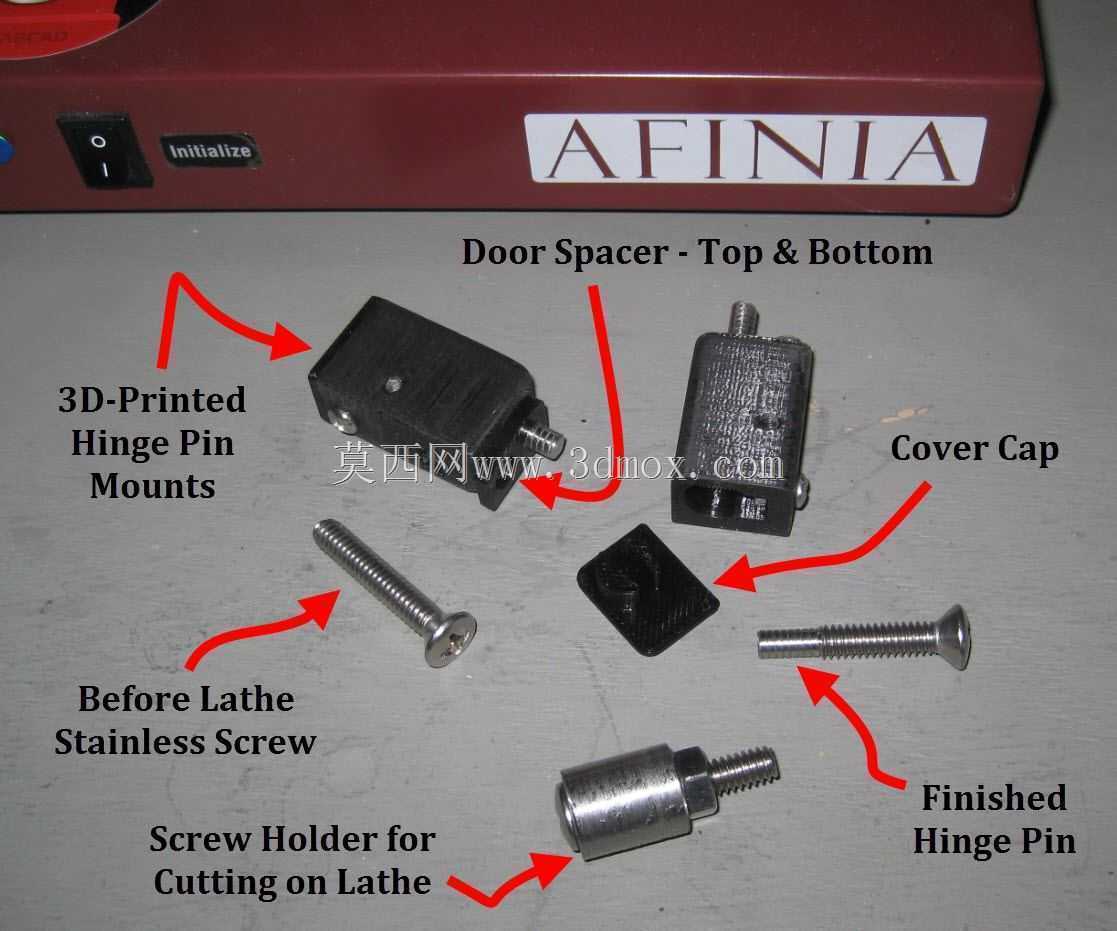

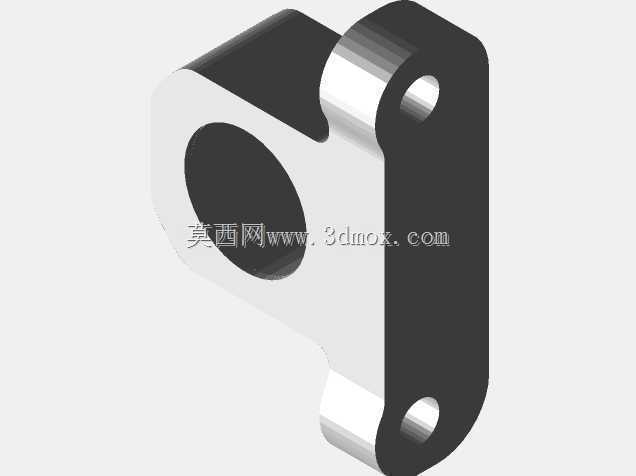

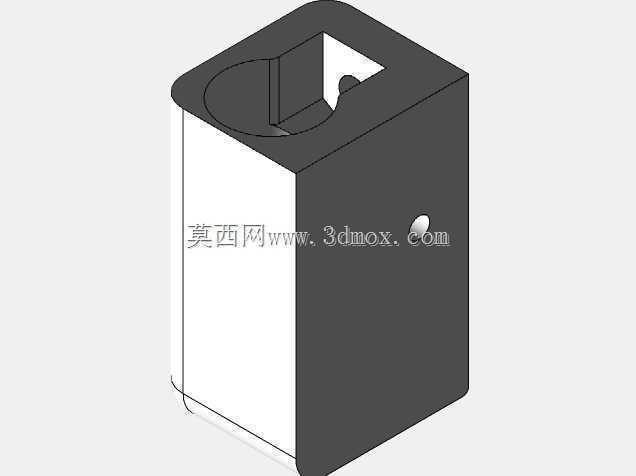

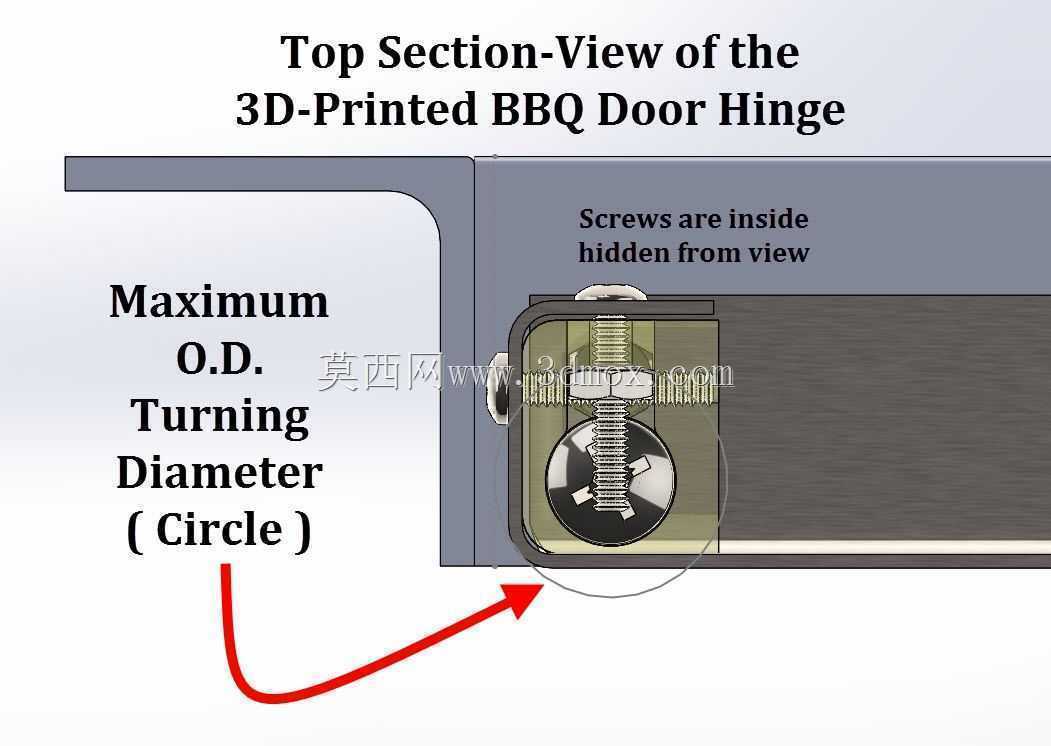

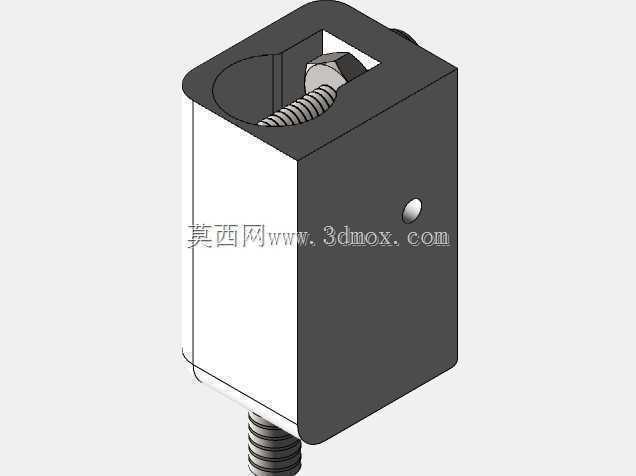

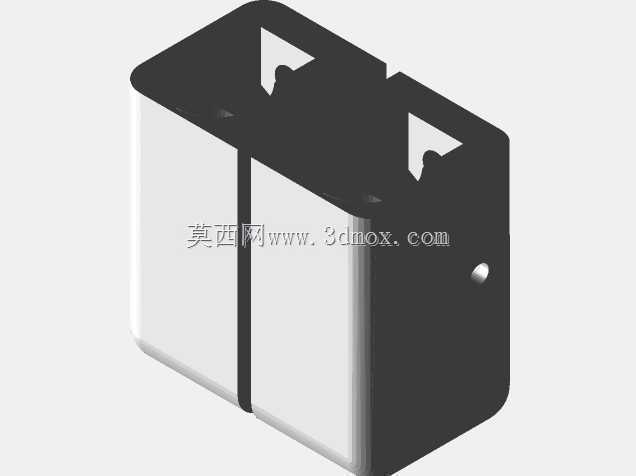

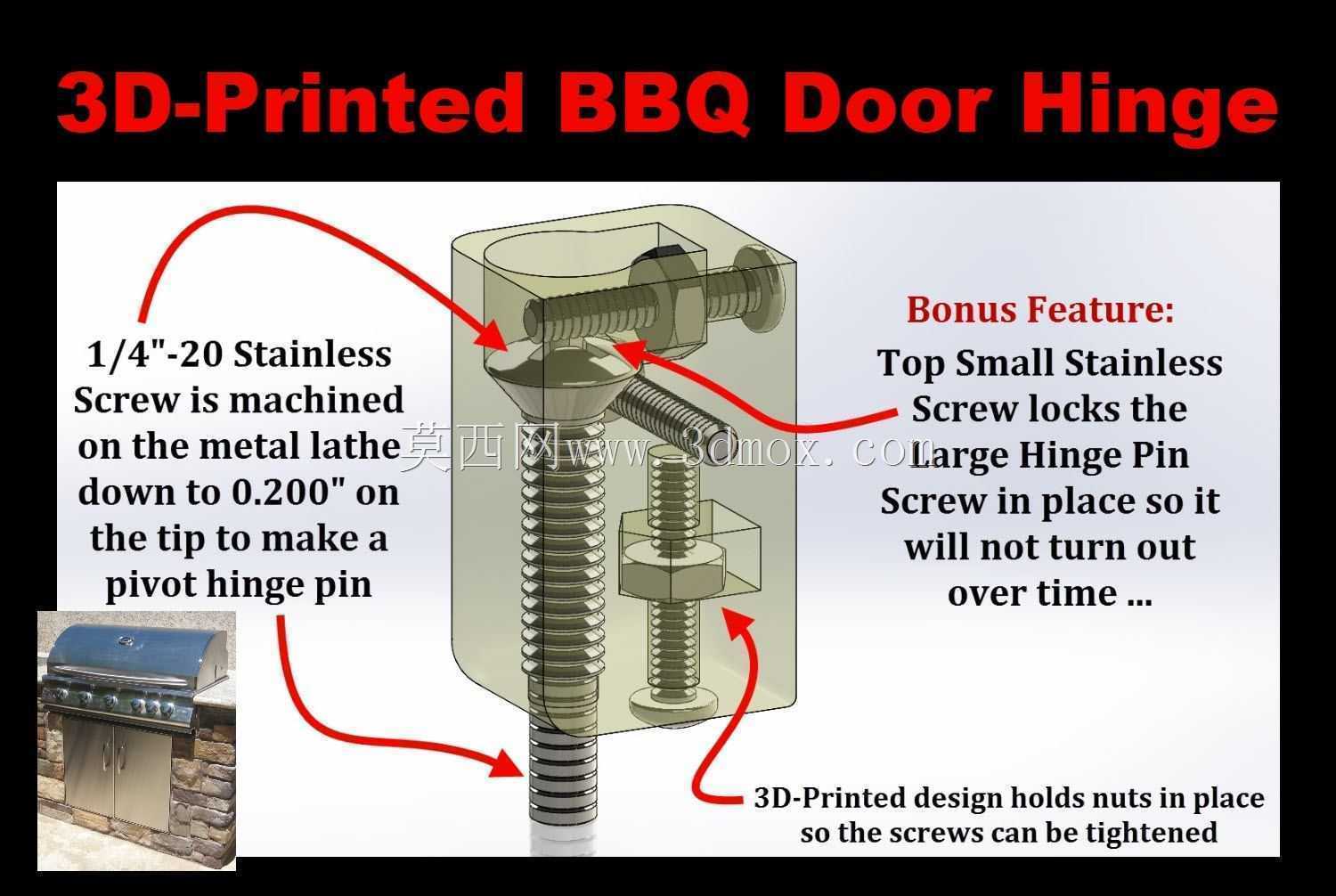

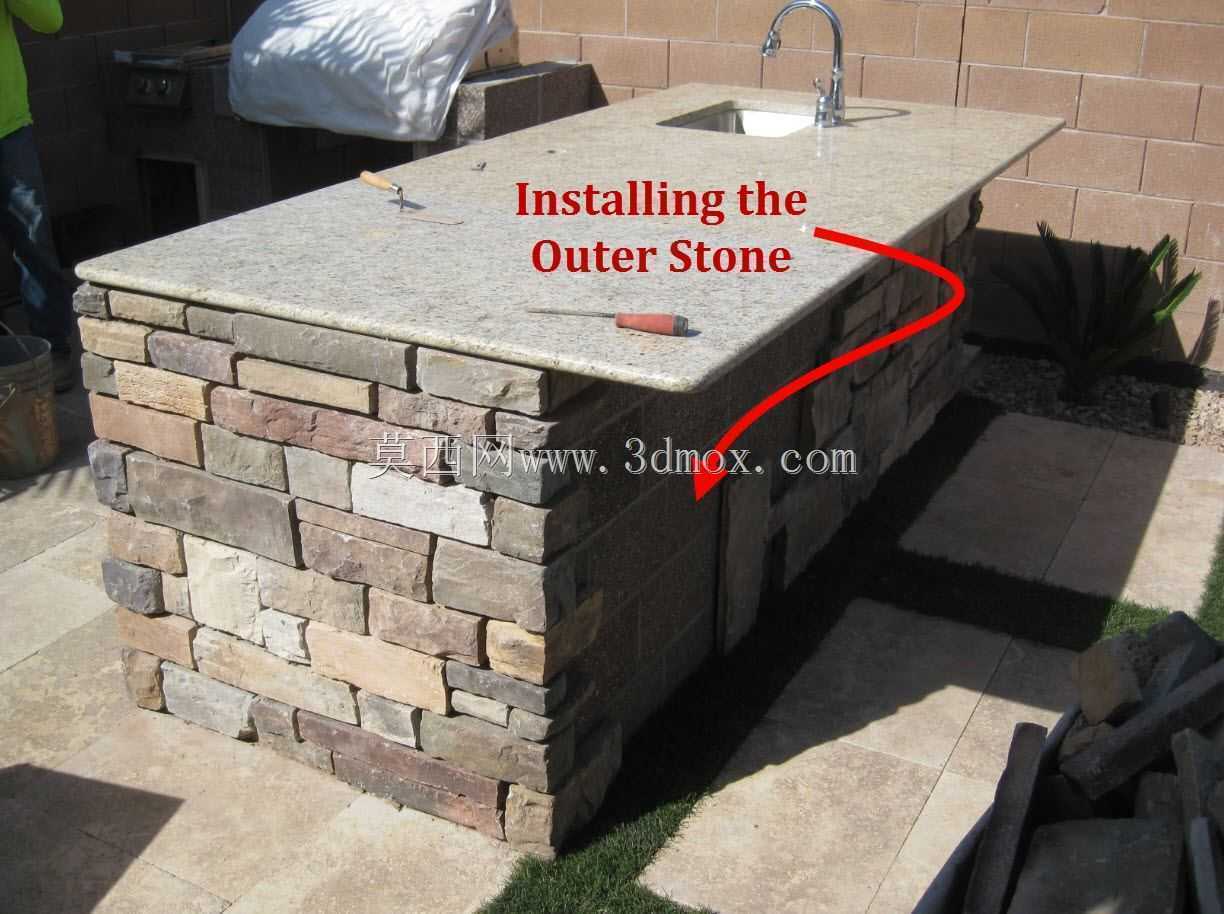

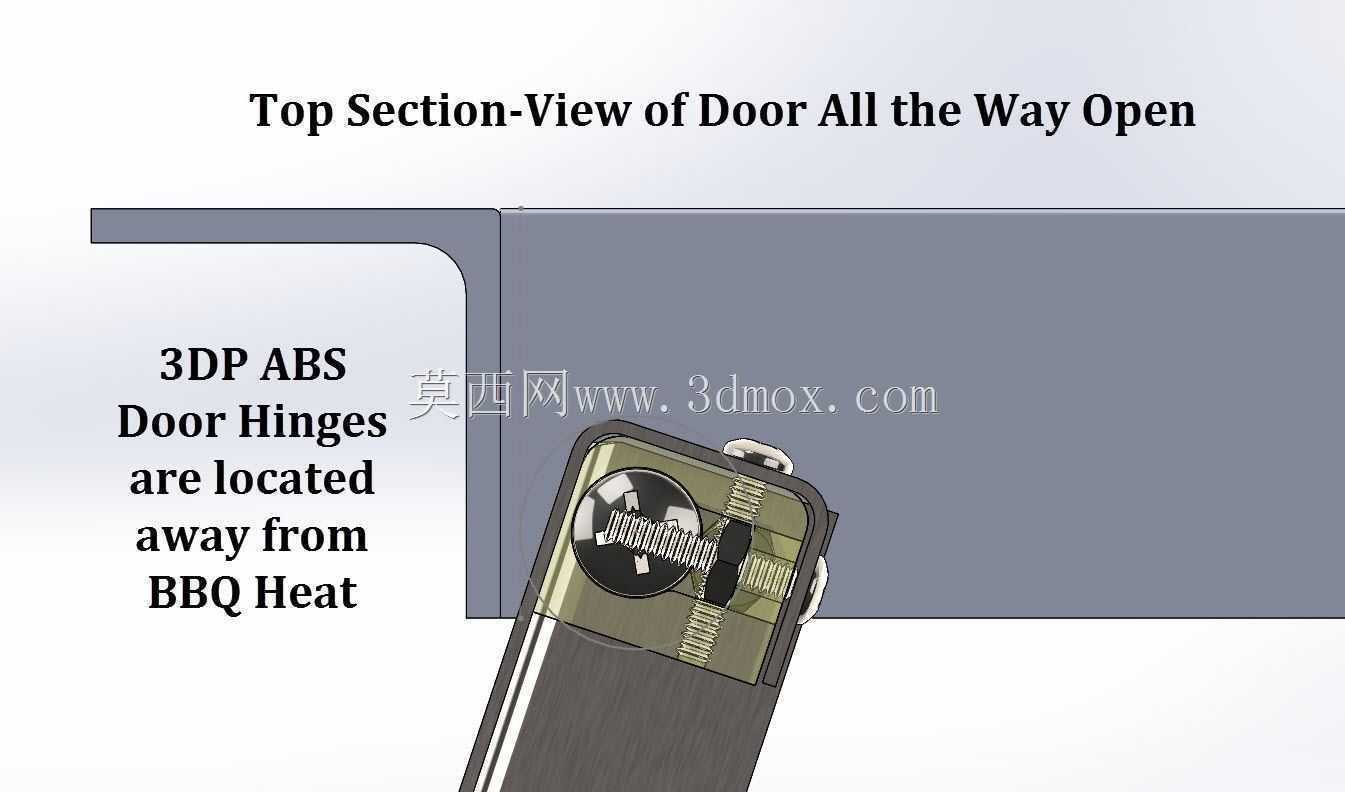

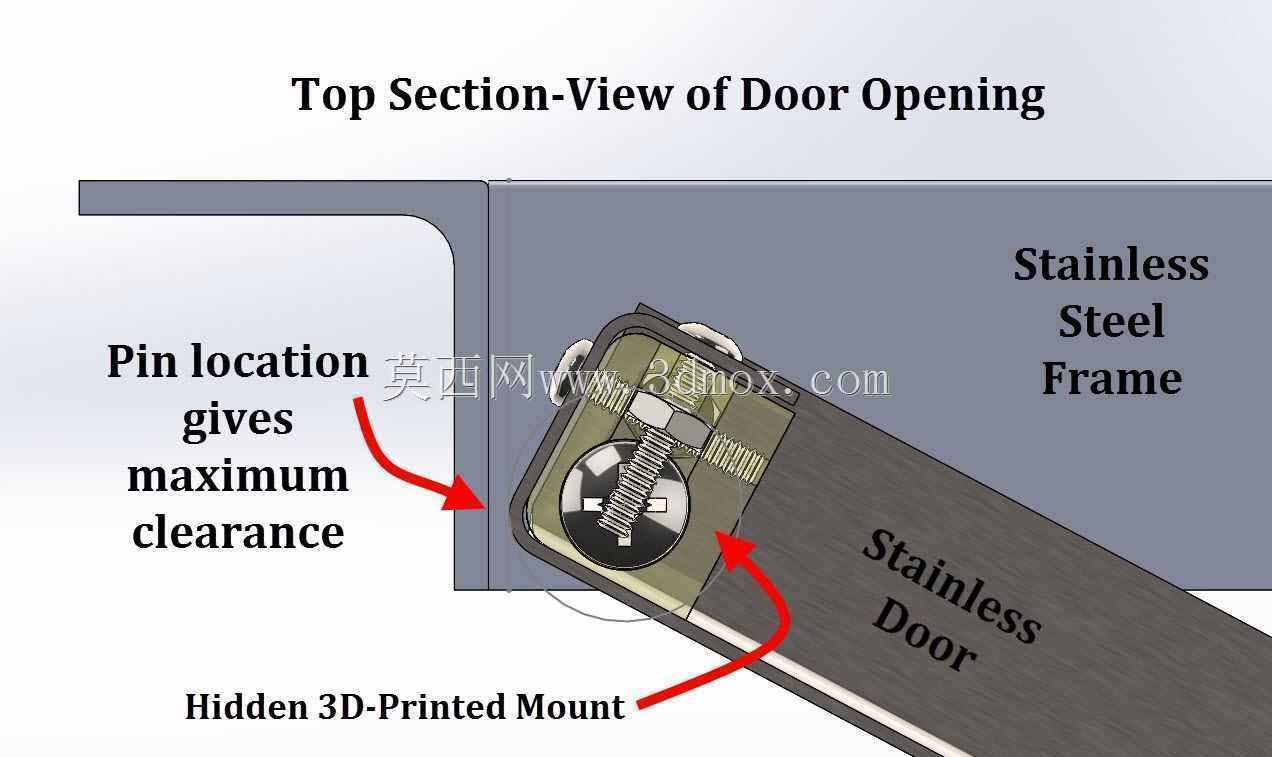

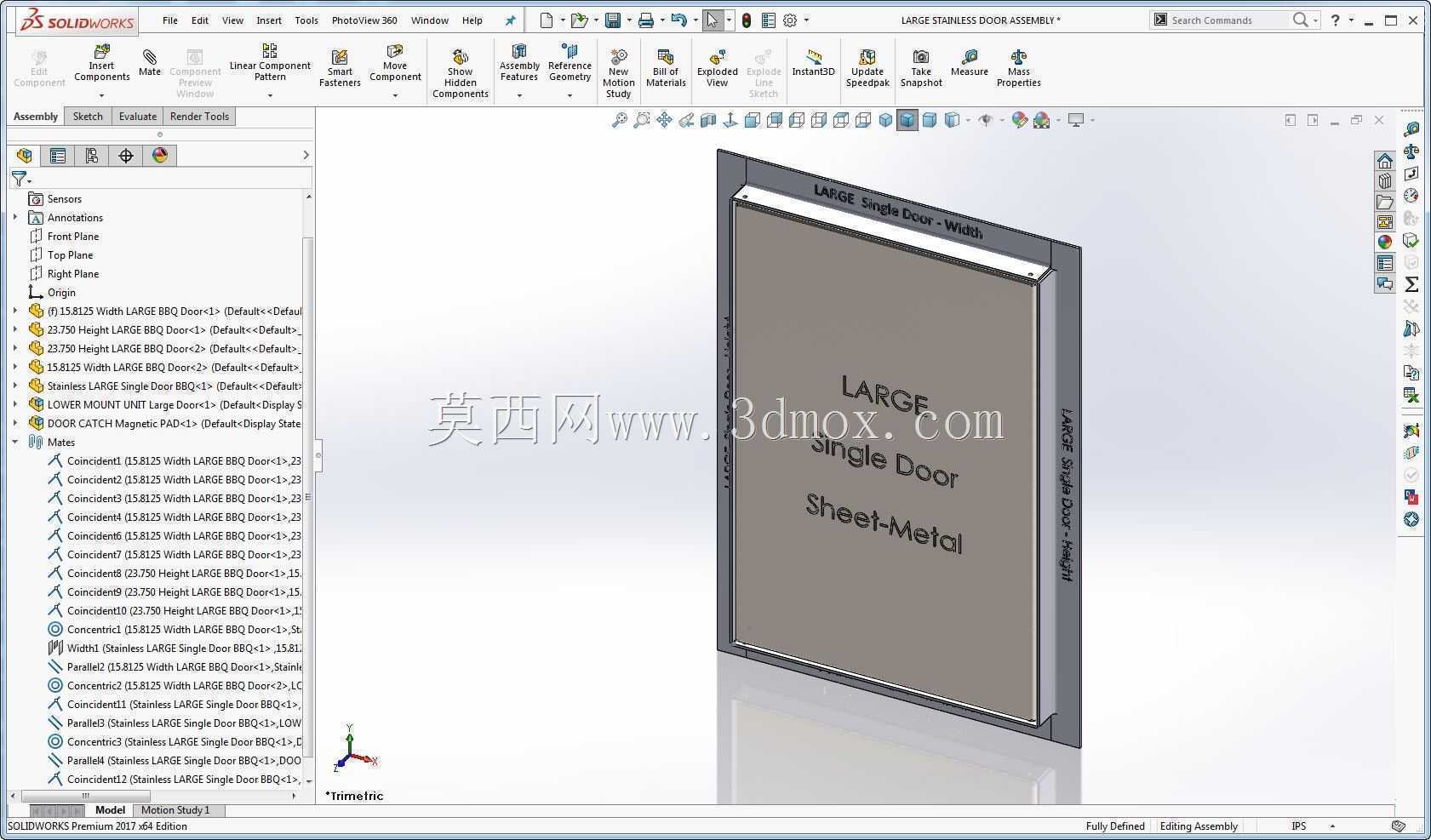

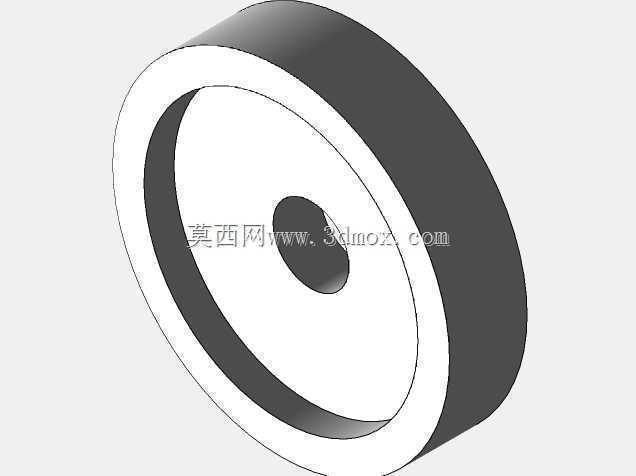

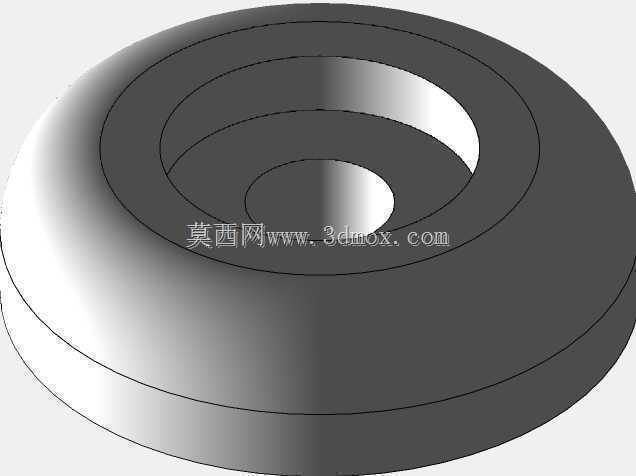

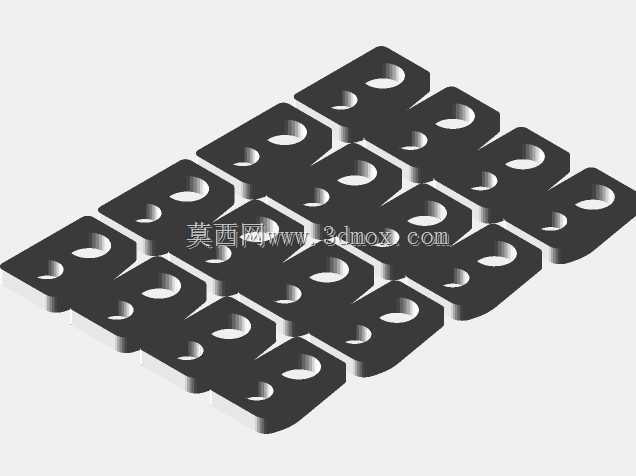

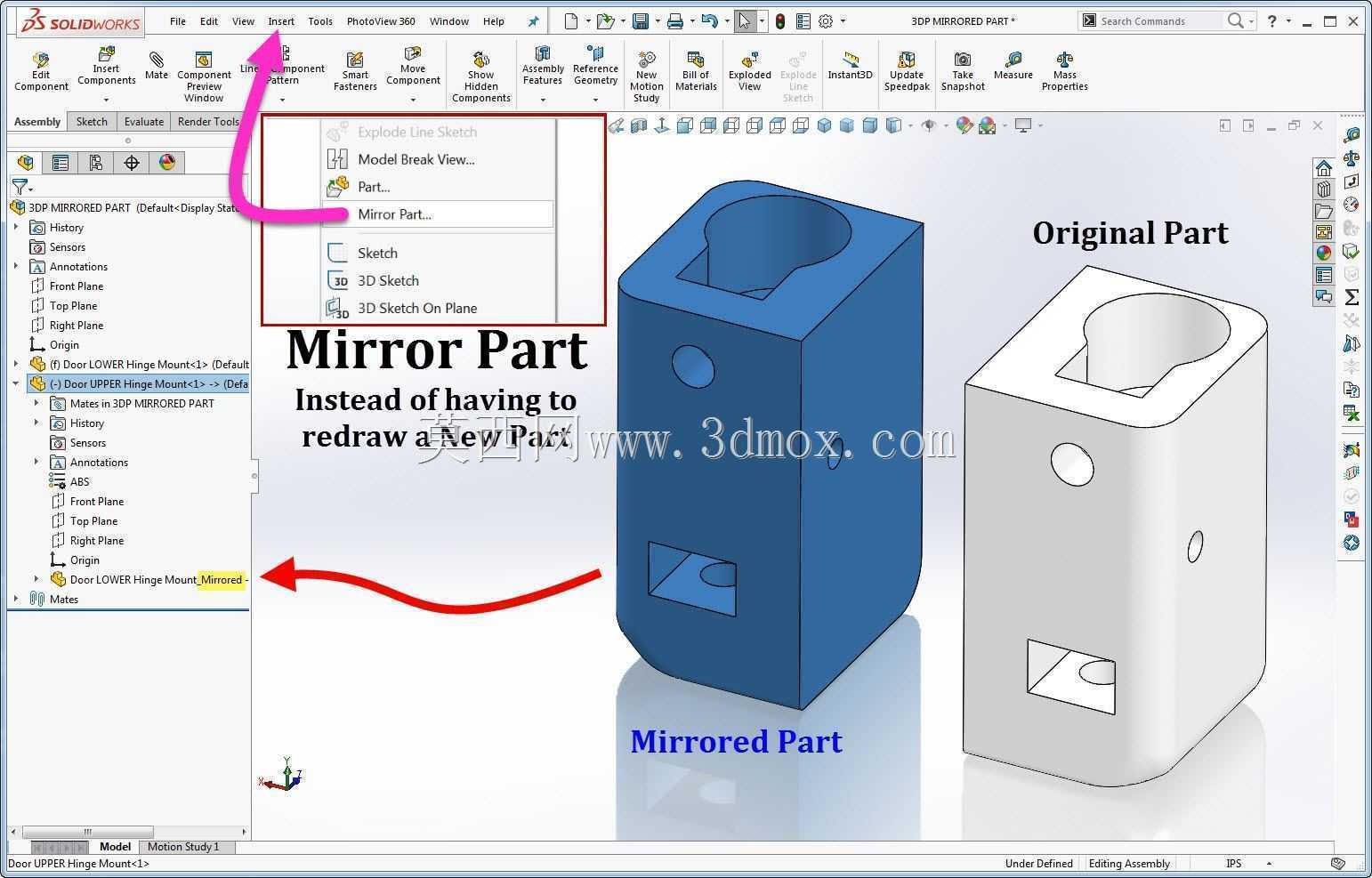

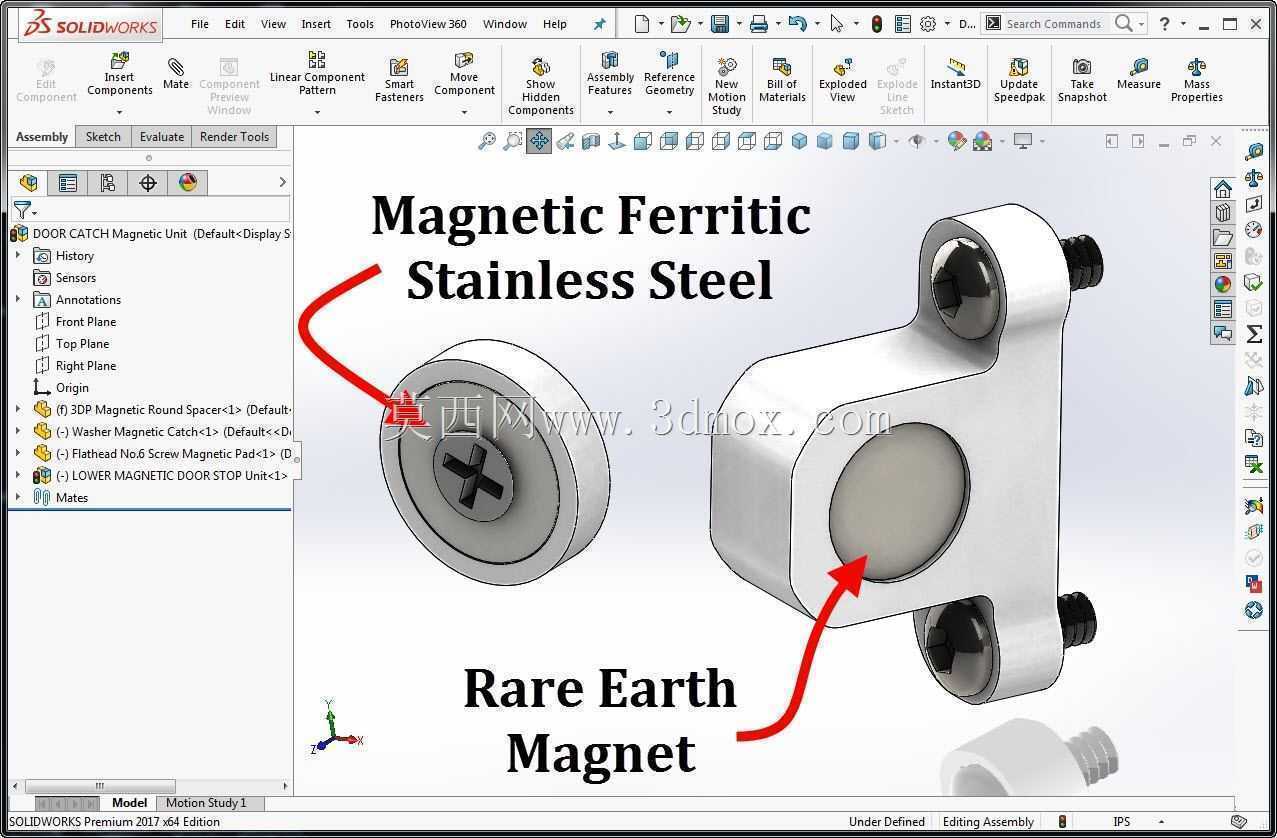

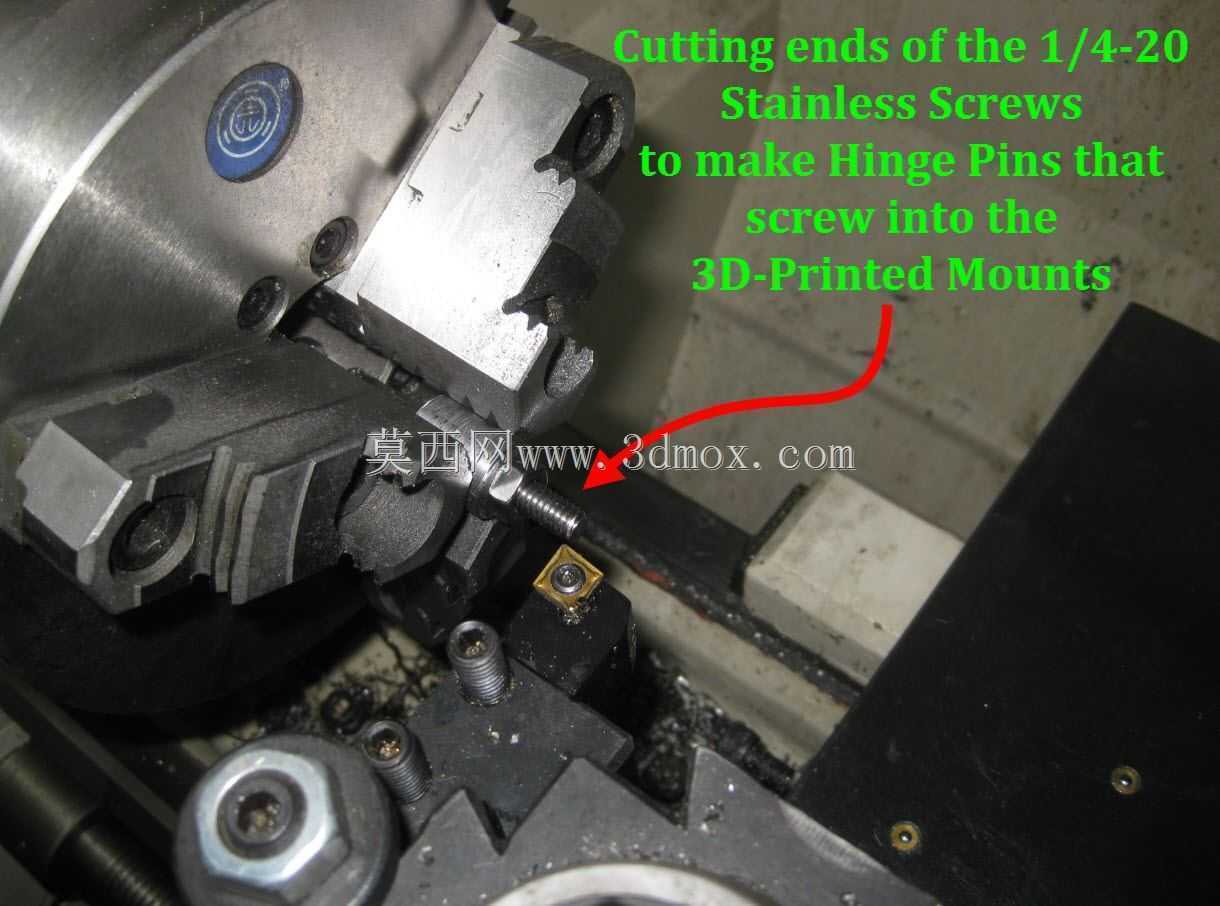

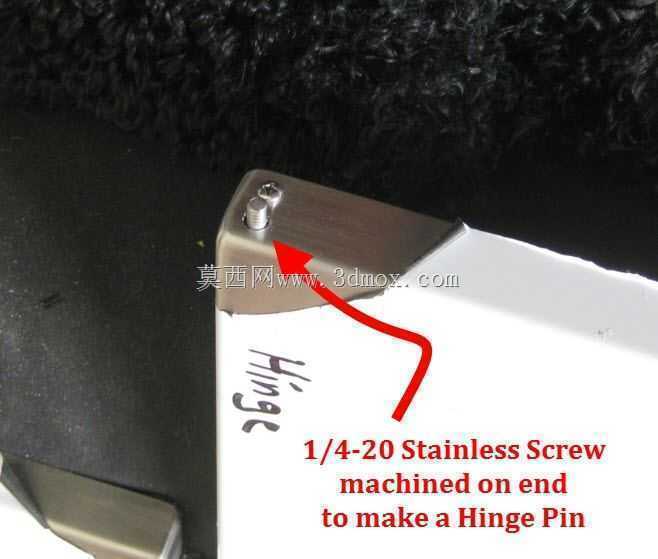

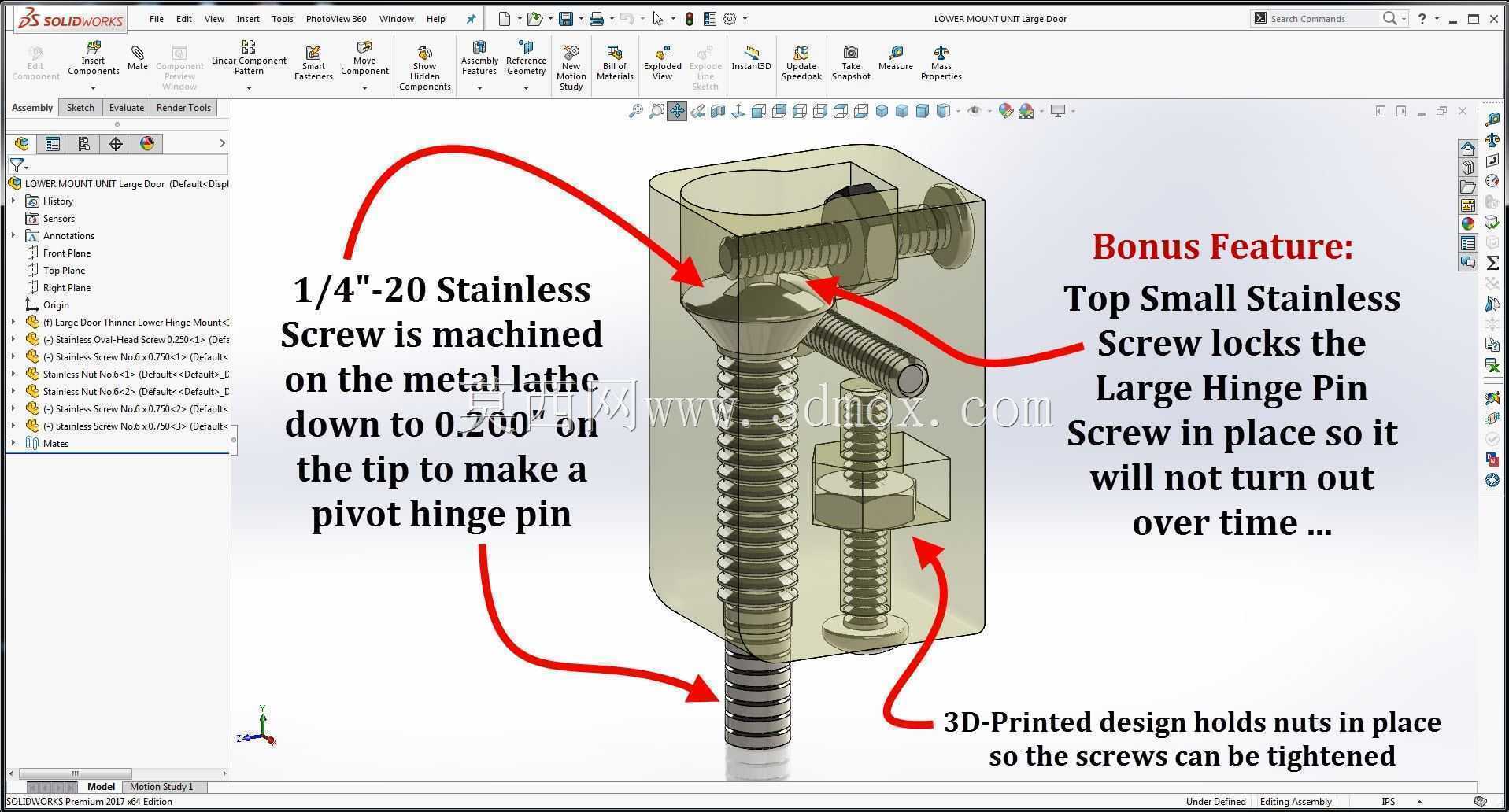

　　这款适配烧烤岛不锈钢柜门的3D打印铰链，在设计阶段就充分考虑了户外砌筑柜体的非标准化安装特性。不同于成品冲压铰链的固定安装距，该铰链的基座部分预留了长圆形调节孔，可在现场安装时根据石材柜门的安装面平面度、柜门与柜体的侧边间隙进行±3mm的位置微调，抵消石材砌筑、不锈钢门板折弯过程中产生的尺寸公差，避免出现柜门启闭剐蹭、密封胶条压合不均的问题。铰链的转动副采用了无弹簧的阻尼式结构设计，考虑到户外烧烤场景下使用者往往戴有隔热手套操作柜门，无弹簧结构不会出现关门时的夹手风险，同时转动阻尼经过调校，柜门可在0-110度的任意开合角度悬停，既可以在取放食材、清洁柜体时完全打开柜门保持固定，也能在烹饪过程中半开柜门遮挡侧向风，避免炉头火焰被风吹散影响加热效率。

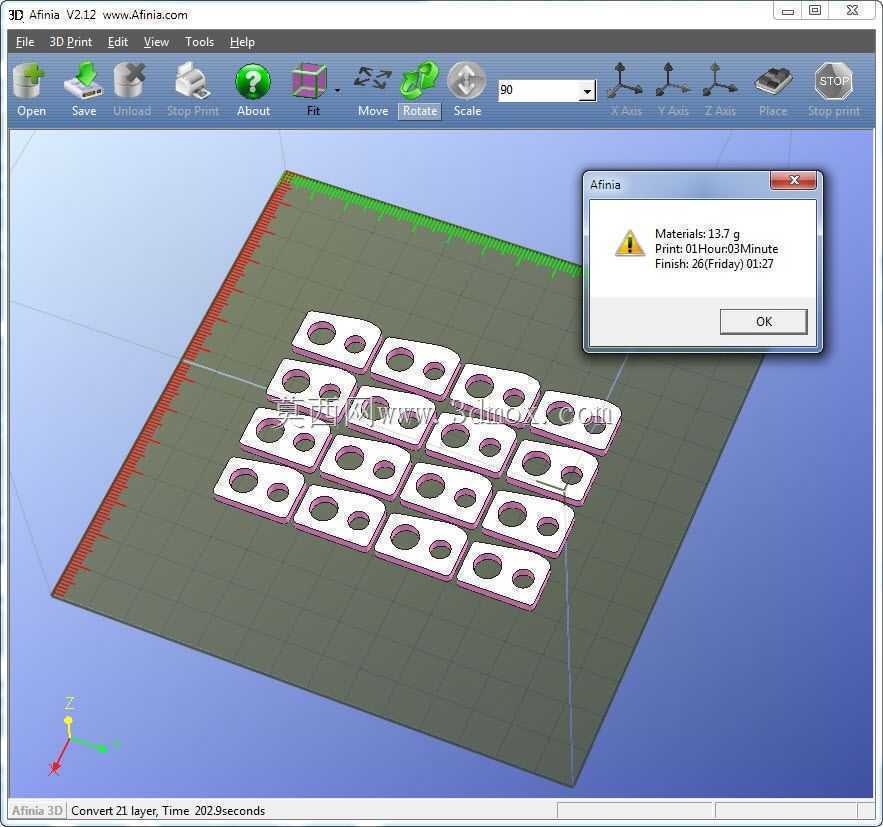

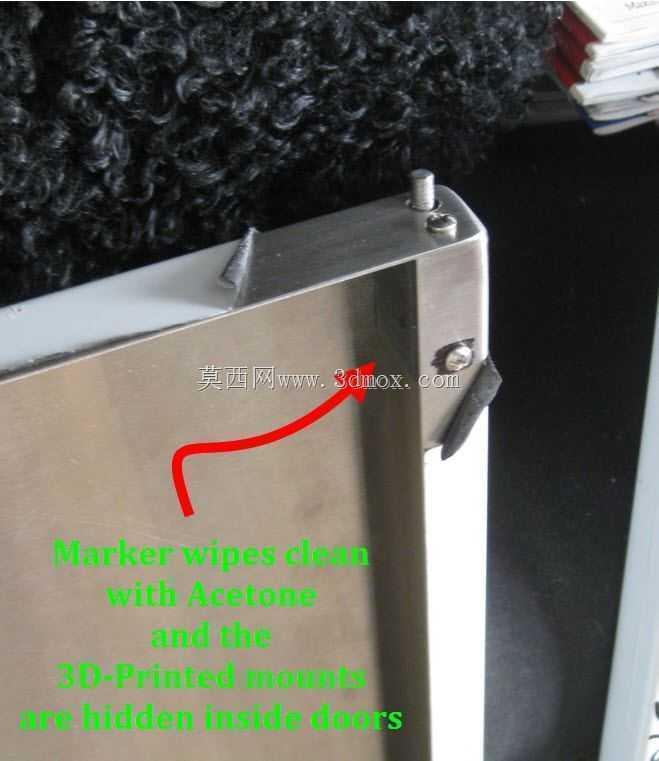

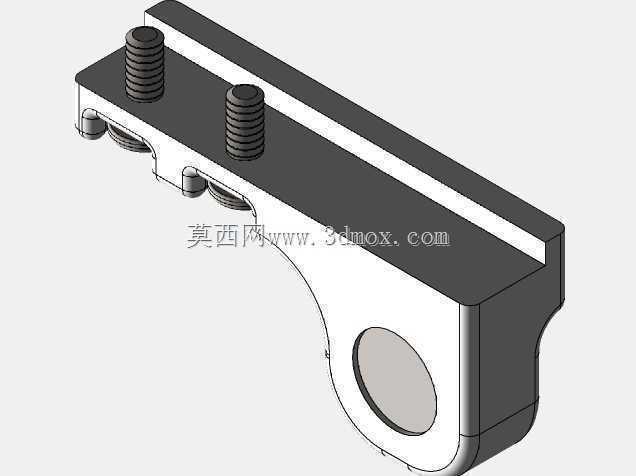

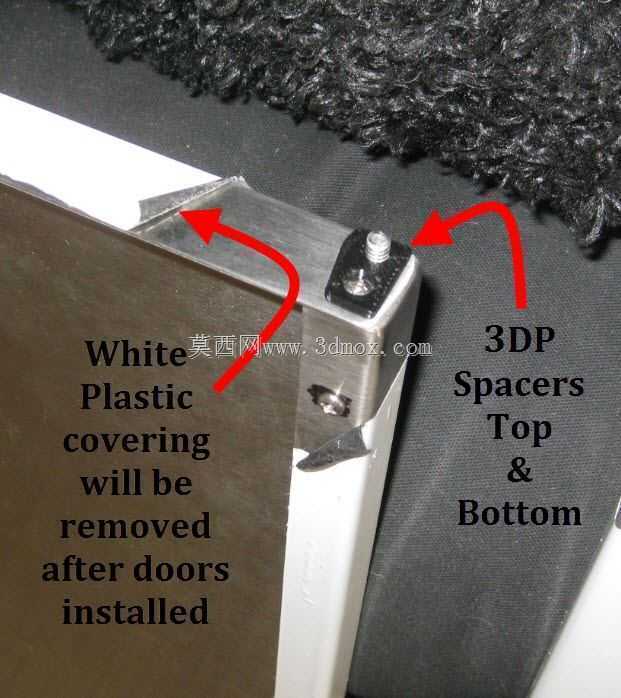

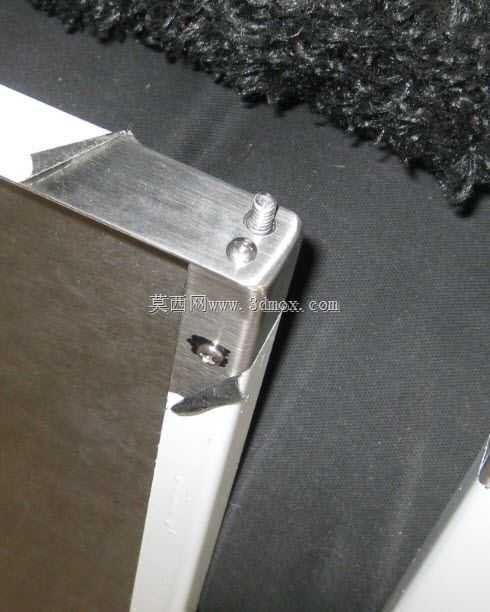

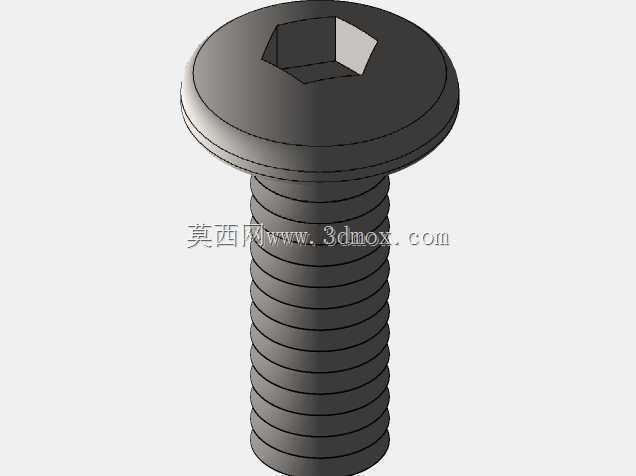

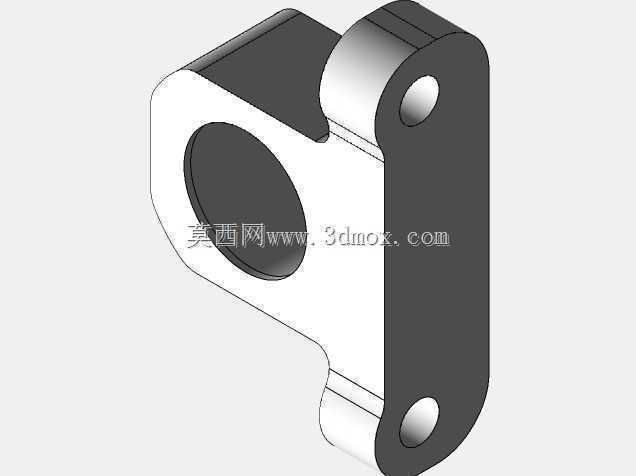

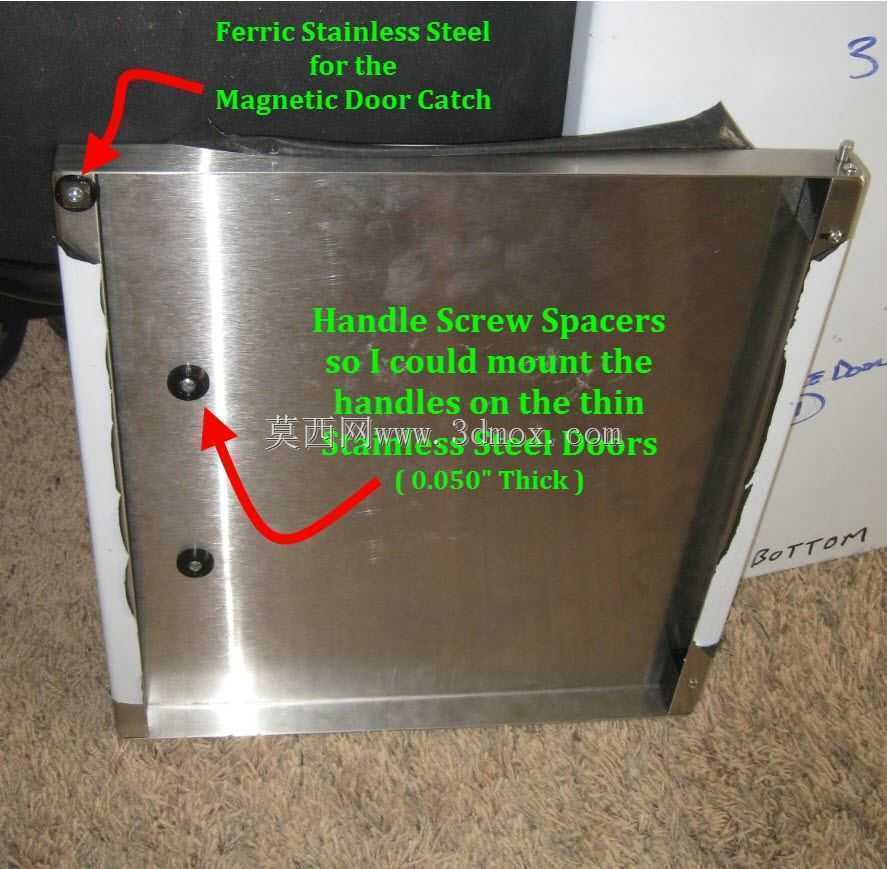

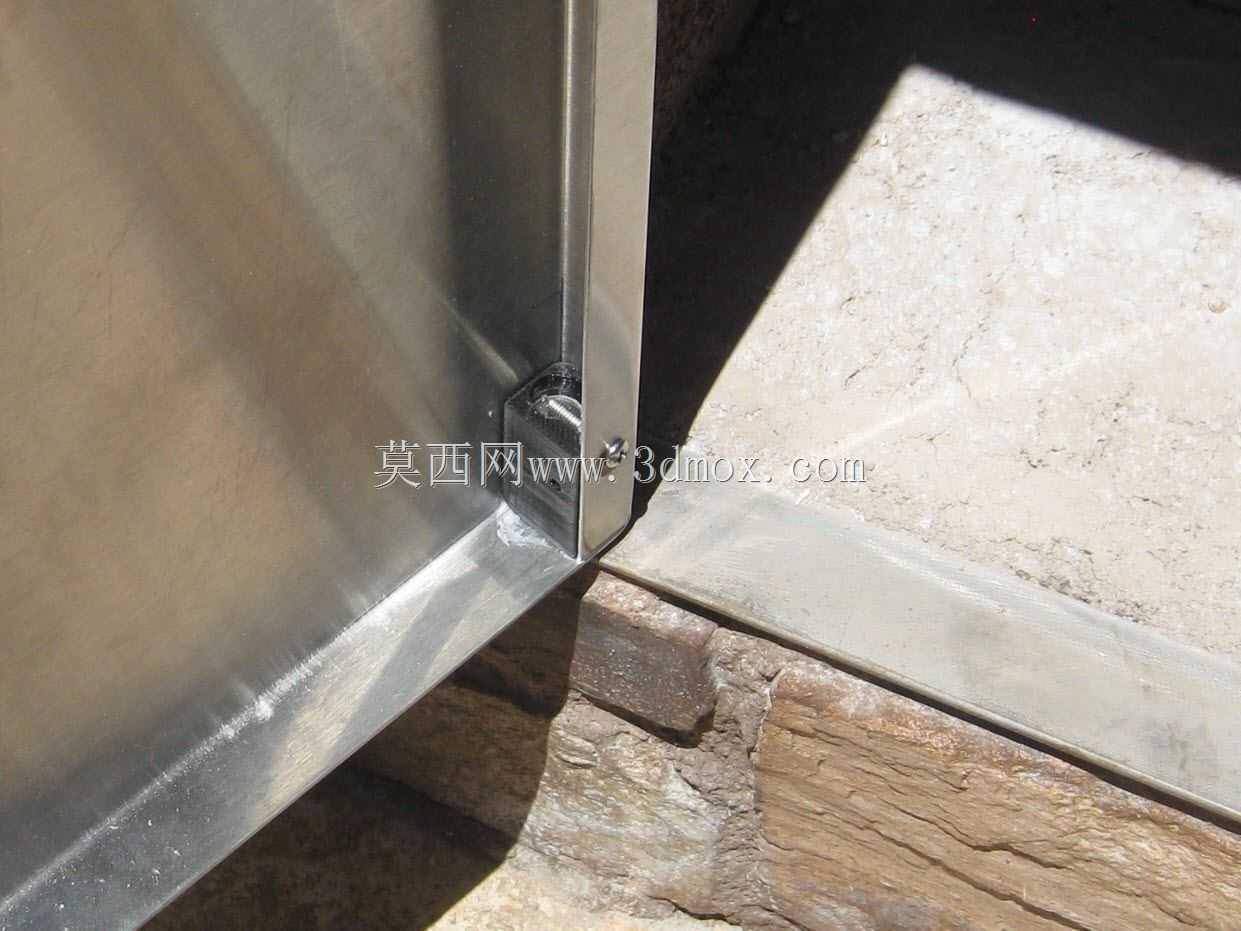

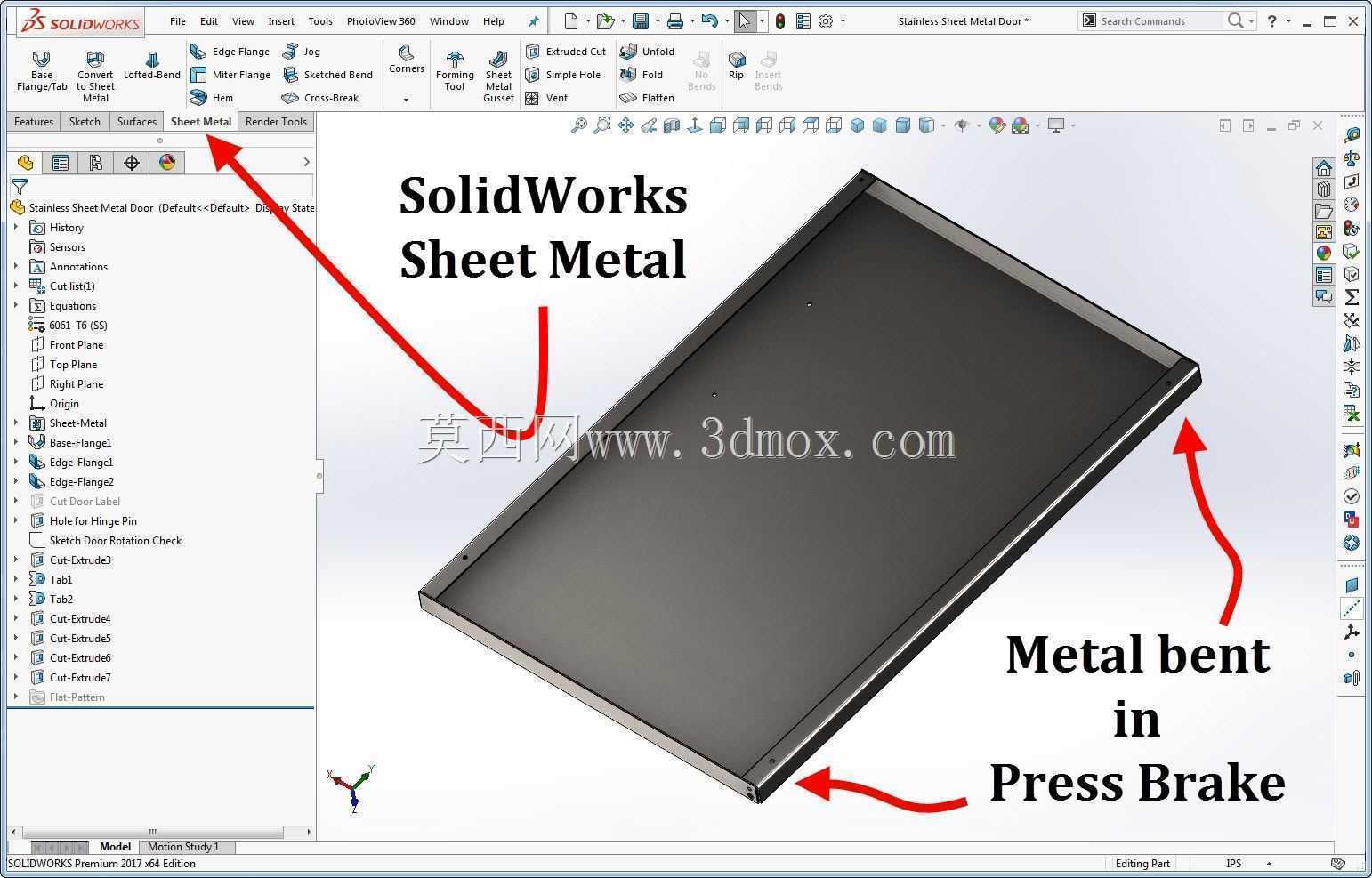

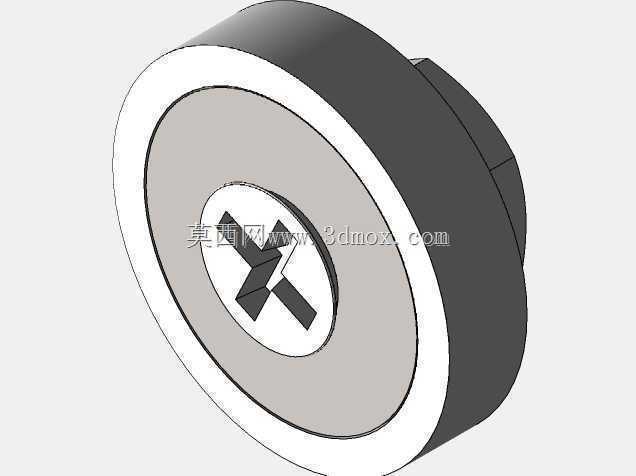

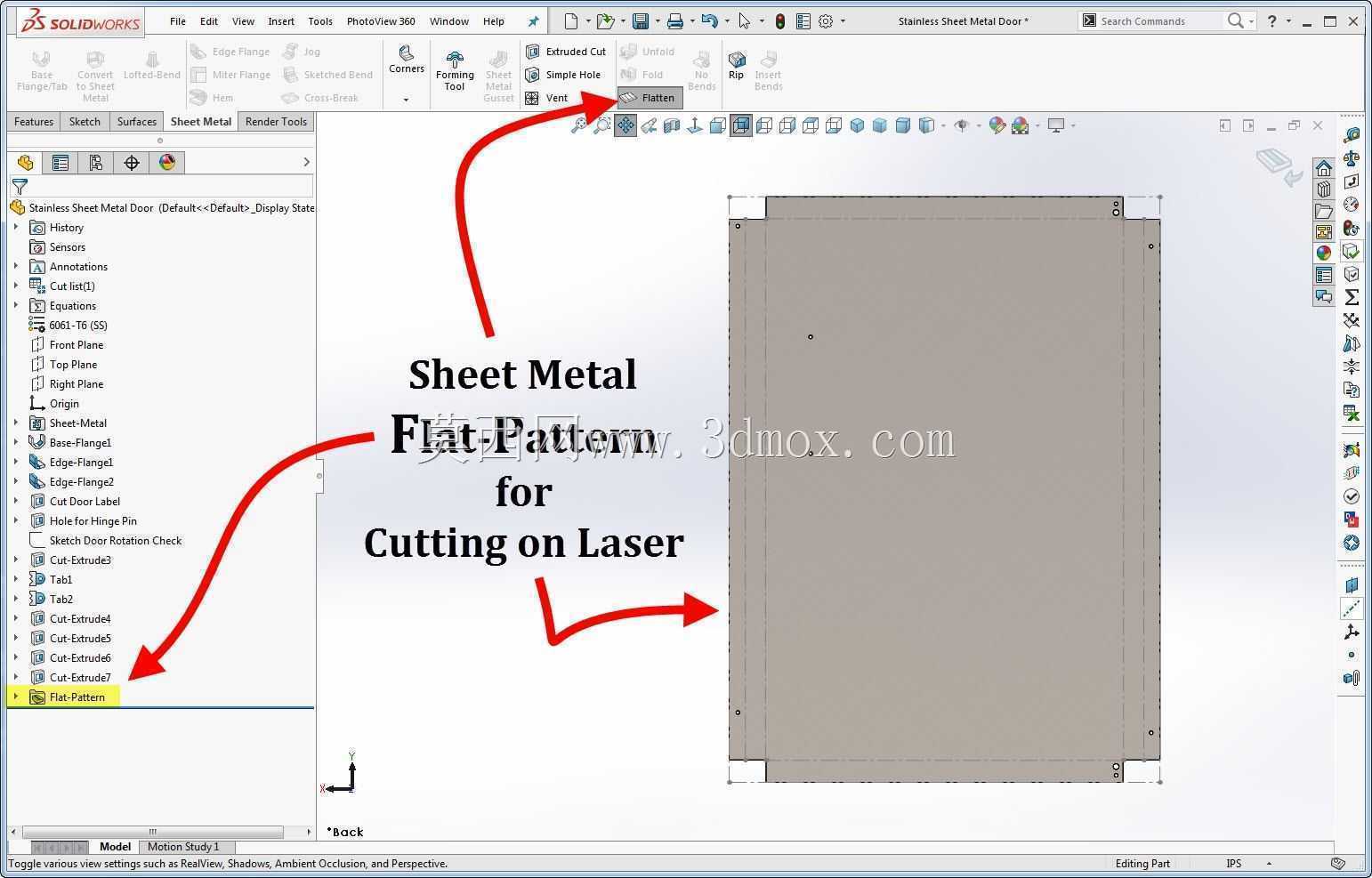

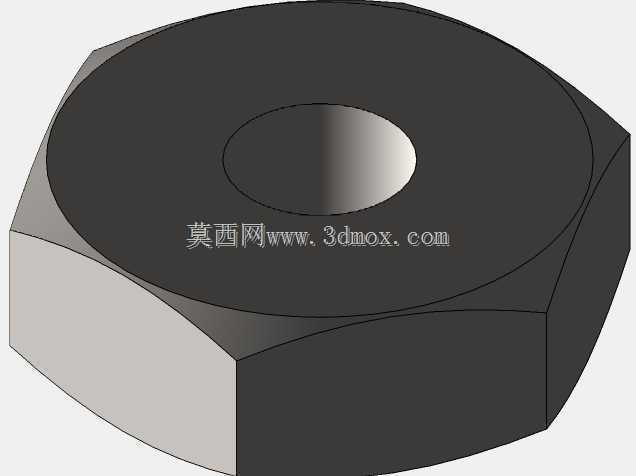

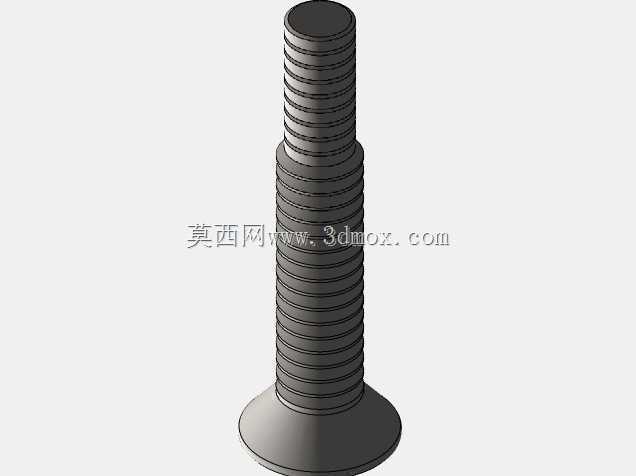

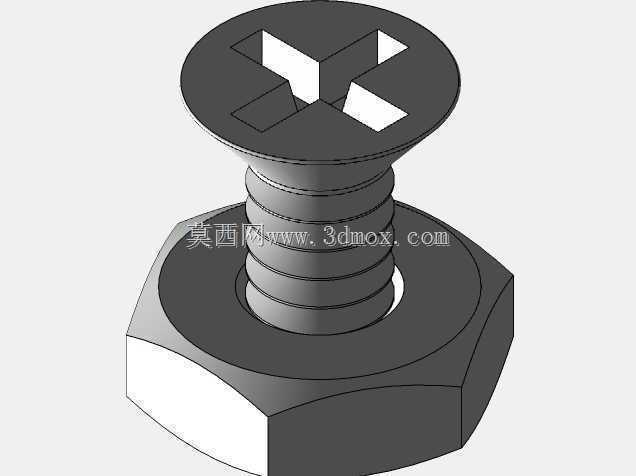

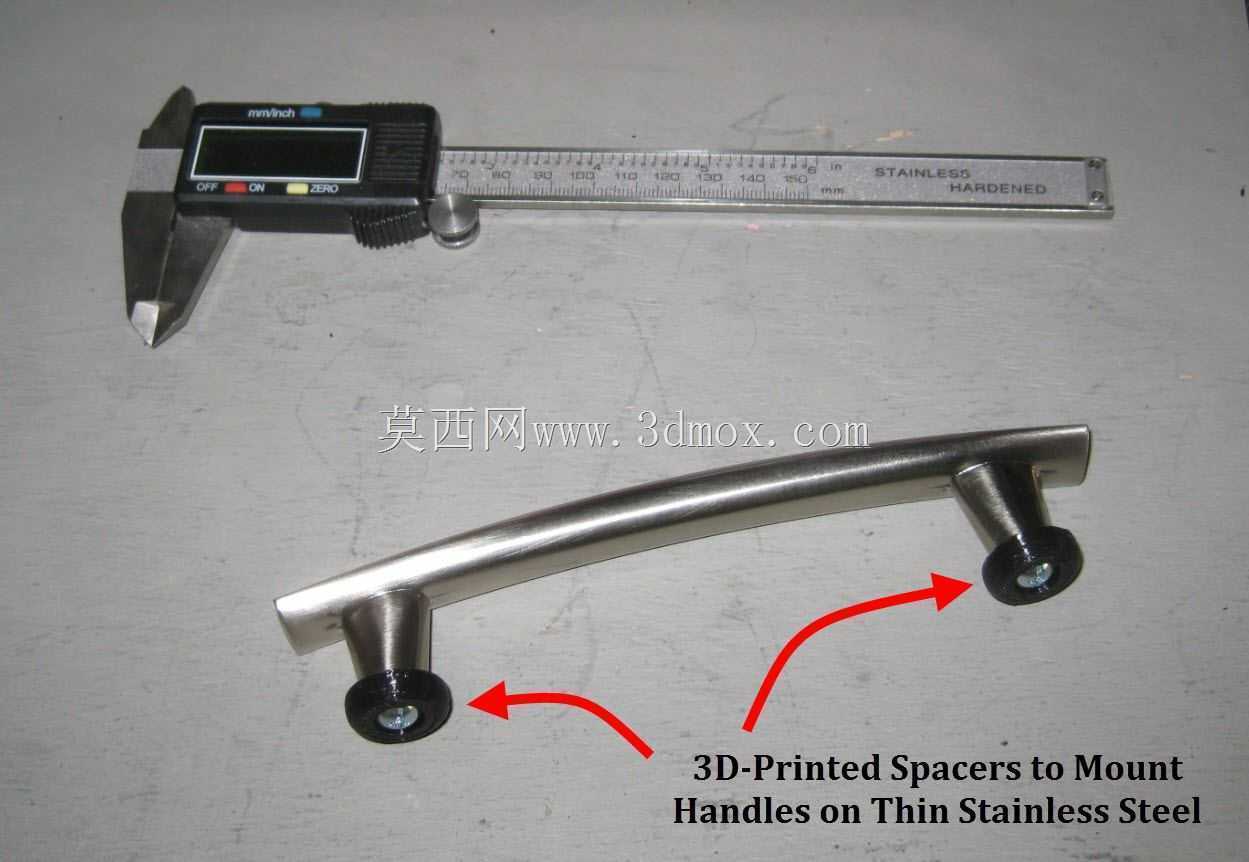

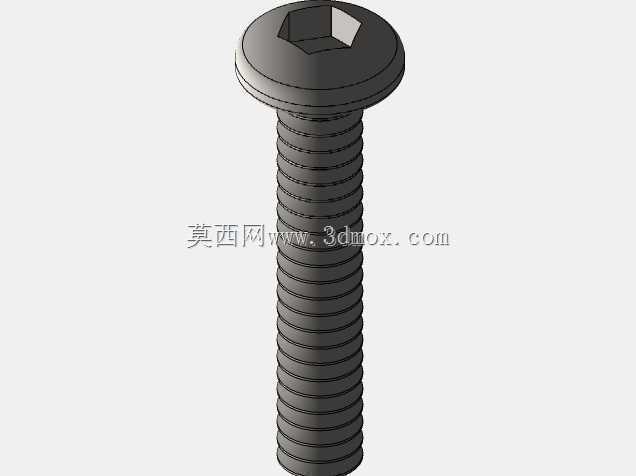

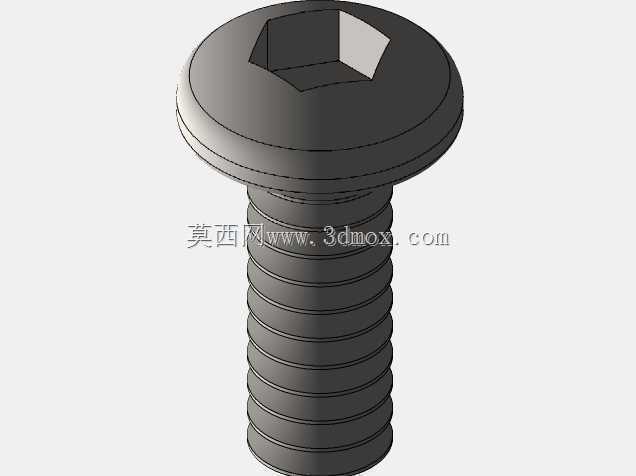

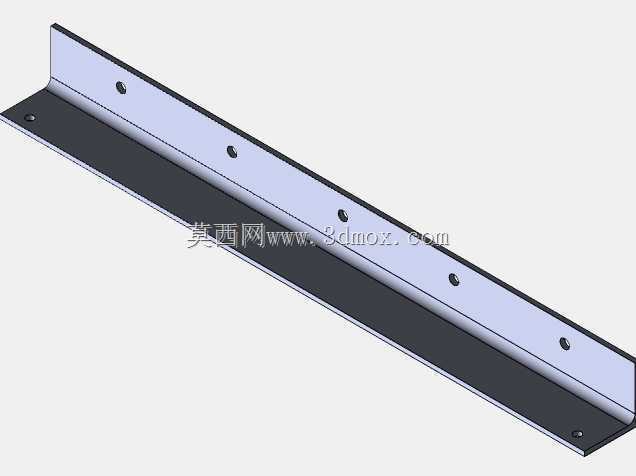

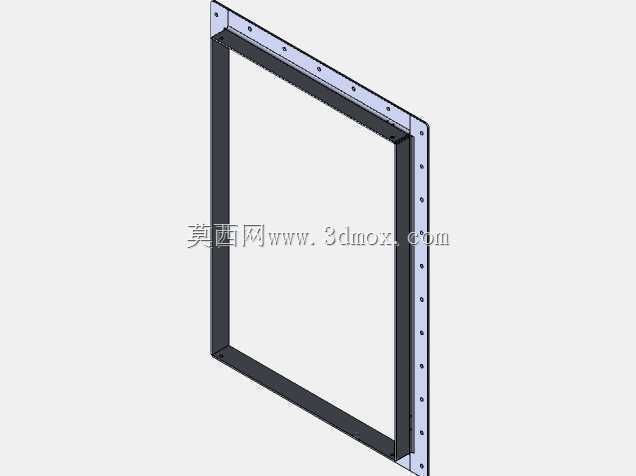

　　从结构强度层面来看，该铰链采用ABS材料3D打印成型时，转动部位的壁厚设计为4mm，基座与门板连接的部位做了网格状加强筋处理，在单副铰链承重5kg不锈钢门板的工况下，长期启闭循环的形变量可控制在0.2mm以内，不会出现门板下沉、启闭卡滞的问题。设计过程中特意规避了容易积留油污、积水的缝隙结构，铰链的转动配合面采用0.3mm的间隙配合，表面无凹陷死角，日常清洁时用湿抹布即可擦拭掉附着的油烟污渍，不会出现油污积存导致的转动阻力增大问题。安装边界上，该铰链要求柜体安装面的平面度公差不超过1mm，门板与柜体的侧边预留间隙不小于2mm，铰链基座的固定孔适配M4的不锈钢自攻螺丝，可直接固定在石材柜体的预埋木砖或者不锈钢内衬板上，门板侧的连接片可插入不锈钢门板的折弯边预留槽内，通过点焊或者抽芯铆钉固定，不需要在门板表面钻孔，保证不锈钢门板的外观完整性。

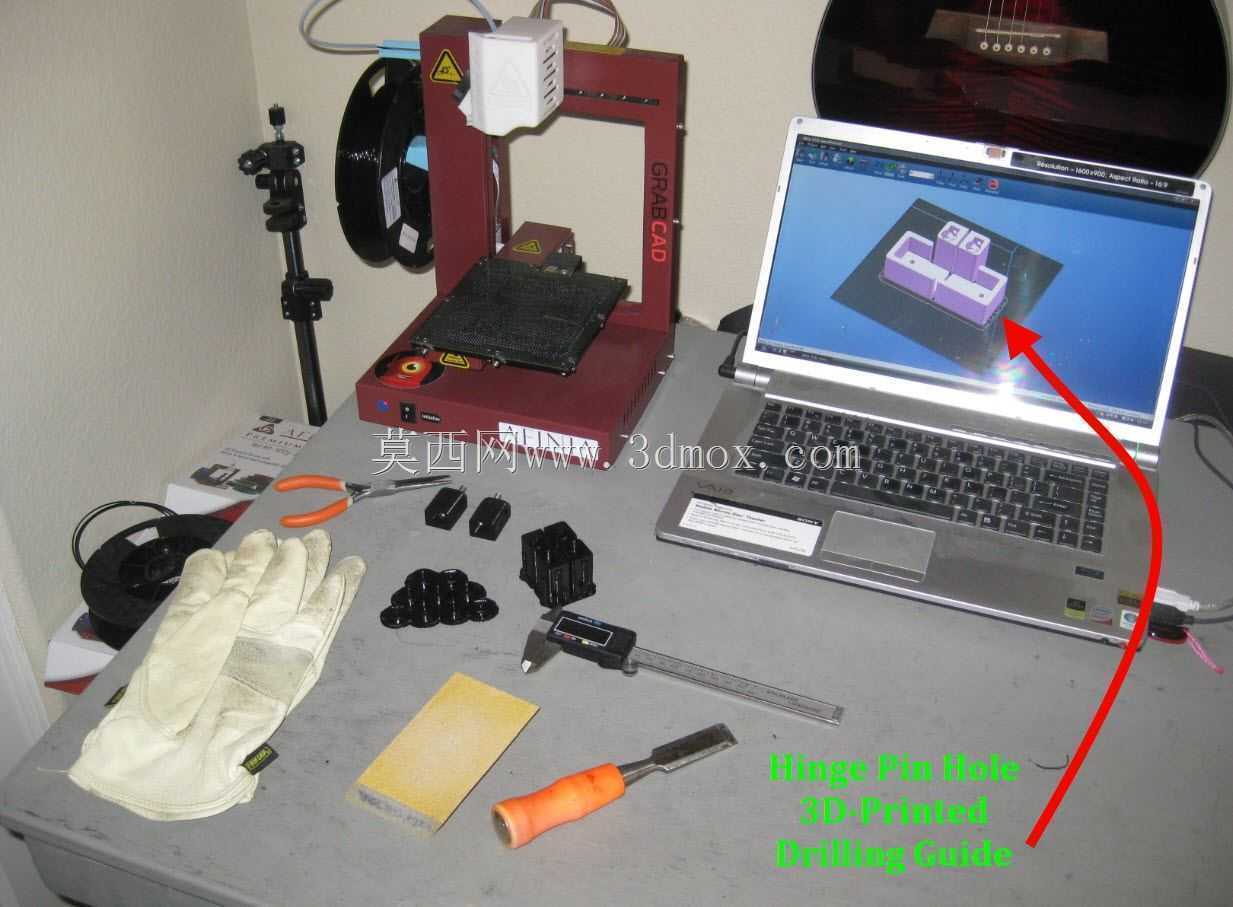

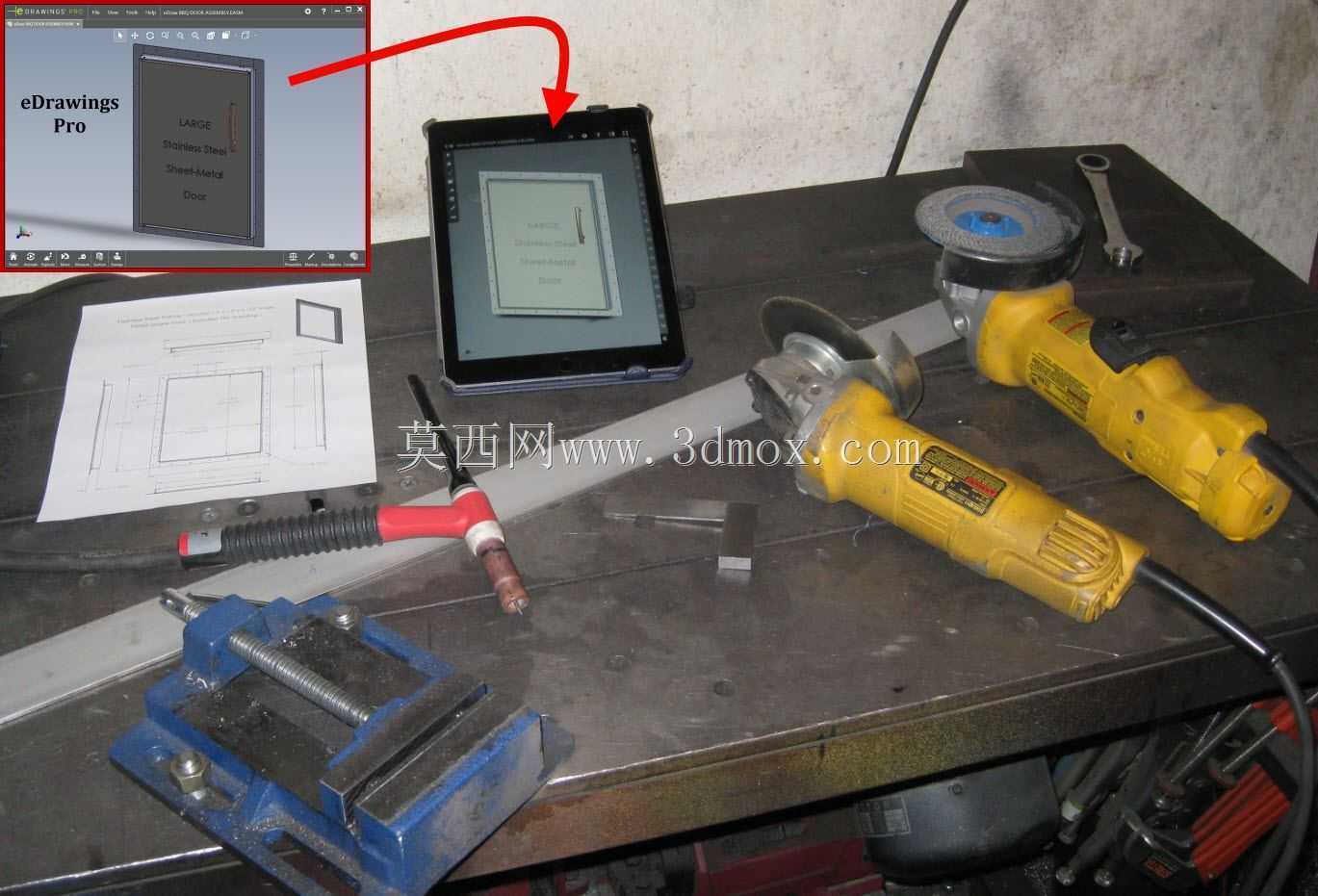

　　在实际装配测试环节，该结构先通过3D打印件完成了百余次启闭测试，验证了不同环境温度下的转动阻尼稳定性，在-10℃到60℃的温度区间内，ABS材料的铰链不会出现低温脆裂、高温软化的问题，完全满足户外庭院的使用温度范围。相较于金属冲压铰链，3D打印的铰链可以根据现场的实际安装尺寸快速调整模型参数，不需要开模定制，尤其适合小批量定制的户外烧烤岛项目，能够大幅缩短非标准柜体的五金配件交付周期，同时其结构强度完全可以替代常规的铝合金铰链，在非高频启闭的户外厨柜场景下，使用寿命可达到三年以上，满足家用庭院设备的使用需求。
