壁挂式窗帘轨道滑轮支架组件结构设计

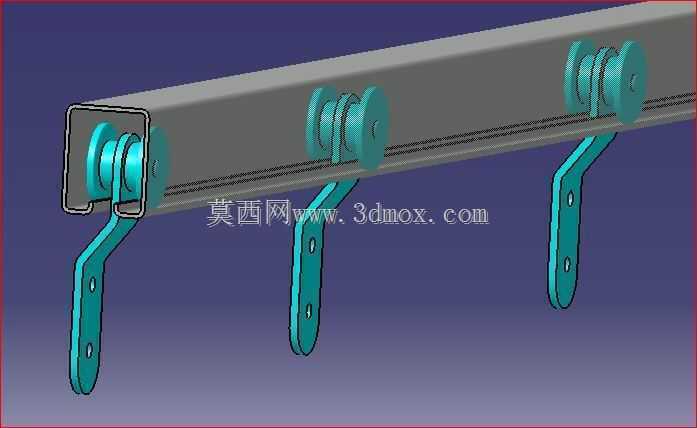

　　日常家装与商用空间的窗帘悬挂系统中，轨道类窗帘杆的结构可靠性直接决定窗帘开合的顺畅度与长期使用的抗形变能力，这套三维结构完整还原了侧装式窗帘轨道的核心组成，包含主轨道型材、滑动滑轮组、壁挂安装支架三个核心部分，可直接用于窗帘五金产品的结构迭代、安装模拟与配套配件的适配设计。从实际应用场景来看，这类结构适配绝大多数室内侧装窗帘的安装需求，不管是住宅卧室、客厅的布艺窗帘，还是办公空间的遮光帘、酒店客房的厚重布帘，都可以通过调整轨道型材壁厚、支架间距来匹配不同的承重要求，相比传统罗马杆结构，这种带内置滑轮的轨道式设计拉动阻力更小，窗帘褶皱排布更均匀，长期使用也不会出现吊环卡顿、杆体掉漆的问题。

　　从功能特性上拆解，主轨道采用内卷边槽型截面设计，槽口内部预留了滑轮的行走限位空间，两侧卷边既可以作为滑轮的承重支撑面，又能避免滑轮从槽内脱出，同时槽型结构本身的抗弯折性能优于同截面积的实心圆杆，在跨度较大的窗洞安装时，中间段的下垂量可以控制在视觉可接受的范围内，不需要额外增加中间支撑点破坏整体美观度。滑轮组采用双轮缘内嵌式结构，轮缘卡在轨道卷边内侧，轮体下方带挂杆连接位，用来悬挂窗帘吊环或者直接挂钩帘布，双轮缘的设计可以让滑轮在轨道内行走时始终保持垂直状态，不会因为帘布拉扯出现偏斜卡滞，轮体与支架接触的位置做了圆弧过渡，滑动过程中不会刮擦轨道内壁产生异响。壁挂支架采用L型弯折结构，竖直段带两个沉头安装孔，用来通过膨胀螺丝固定在墙面基层上，水平段做了抱卡式结构，可以直接卡在轨道外侧的定位槽内，安装时不需要在轨道上打孔，只需要将支架卡入预设位置拧紧顶丝即可固定，这种无孔安装的设计既不会破坏轨道的喷塑层防锈能力，也可以根据现场窗洞的实际情况灵活调整支架的安装位置，避开墙面内的水电管线点位。

　　设计思路上，这套结构优先考虑了现场安装的容错性，支架竖直段的安装孔做了长圆孔设计，上下两个孔都预留了3mm的调节余量，墙面打孔出现轻微位置偏差时，不需要重新扩孔，直接调整支架在膨胀螺丝上的固定位置即可对齐轨道安装位。滑轮的轮体直径比轨道槽内净空小2mm，既保证了行走过程中不会出现旷量晃动，也不会因为加工尺寸公差导致轮体卡在槽内无法滑动，轮体中心的销轴采用铆接结构，装配后没有突出的毛刺，不会勾住窗帘布料。轨道的截面尺寸控制在常规窗帘盒的预留空间范围内，安装后不会出现窗帘盒盖不住轨道的问题，支架水平段的探出长度经过测算，刚好让帘布与墙面之间预留出足够的空隙，不会因为帘布贴住墙面导致拉动时摩擦墙面脏污布料。

　　从安装边界来看，单根标准长度的轨道配套三个安装支架时，两端支架距离轨道端部的距离控制在100mm到150mm之间，中间支架均匀分布，可承受的帘布总重量不超过15kg，满足绝大多数常规布艺窗帘的承重需求，如果是更厚重的遮光帘或者绒布帘，可以通过加密支架间距、更换壁厚更厚的轨道型材来提升承重能力。轨道的端部预留了封头安装位，装配封头后可以避免滑轮从轨道两端滑出，同时封头可以遮挡轨道的型材切口，提升整体外观的整洁度。整个结构的所有棱角位置都做了R0.5以上的圆角处理，安装过程中不会划伤施工人员的手部，也不会在长期使用过程中磨损窗帘布料。
