辛辛那提220-8可调滚轮支撑装置

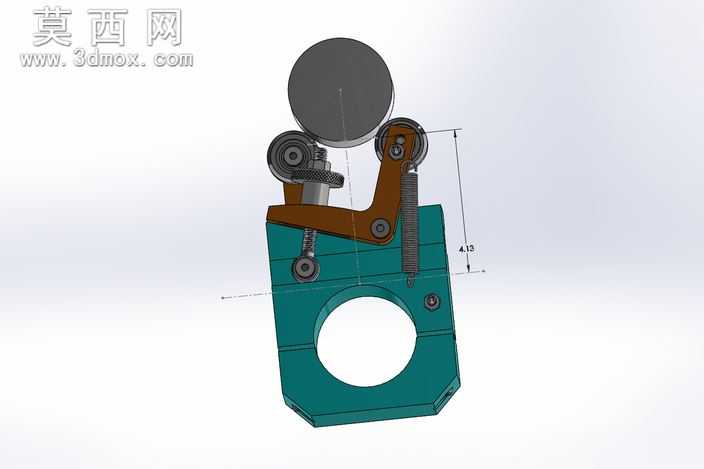

本作品为适配辛辛那提220-8设备的可调滚轮支撑结构，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械设计公差规范，对各装配部件的配合间隙、运动行程做了精准的参数约束。模型渲染阶段采用金属与工程塑料分层材质方案：底部基座采用青绿色喷塑金属材质，表面添加细微磨砂纹理还原真实机加工后的涂装质感，基座中部开设大直径安装通孔，孔壁做倒角处理避免装配应力集中；上部支撑臂采用棕褐色氧化处理钢材材质，表面保留金属切削的细微纹路，滚轮部件采用深灰色高耐磨聚氨酯材质，边缘做圆角过渡，弹簧部件还原了金属丝缠绕的螺旋结构，表面添加镀锌亮面质感，各铰接销轴、紧固螺丝均按照标准件参数建模，螺纹细节清晰可辨。结构设计上，该支撑装置核心功能为封闭地面油管安装的公差补偿，滚子部件采用1018钢材加工成型，球轴承进纸辊配套弹簧加载机构，可实现支撑高度、滚轮压紧力的无级调节，所有可调位置均设置锁紧定位结构，调节完成后可通过紧固螺丝锁止位置，避免设备运行过程中出现位移偏差。建模过程中对各运动部件做了干涉检查，模拟滚轮上下浮动、支撑臂摆动的全行程动作，确保各部件运动无卡滞、无碰撞，装配关系完全符合实际机械装配逻辑，各连接部位的紧固件选型、安装位置均参考通用机械设计标准，可直接用于生产加工的参考依据，也可作为同类可调支撑结构的设计参考模板，模型整体结构紧凑，功能分区清晰，在有限的安装空间内集成了调节、锁紧、支撑、缓冲多重功能，充分考虑了现场安装的操作便利性与长期运行的结构可靠性。
