网状雾化器用XFKM网状发热组件结构设计

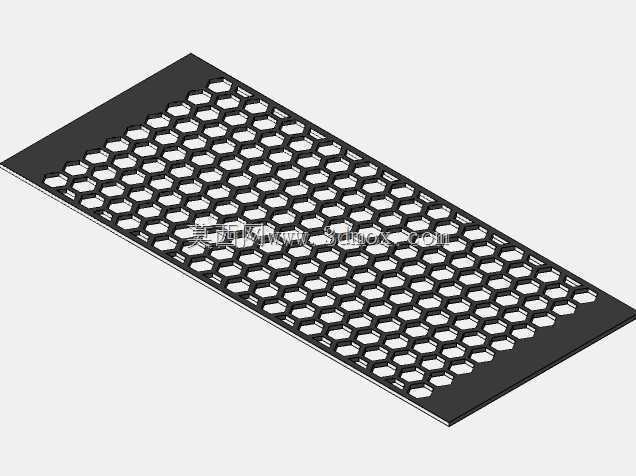

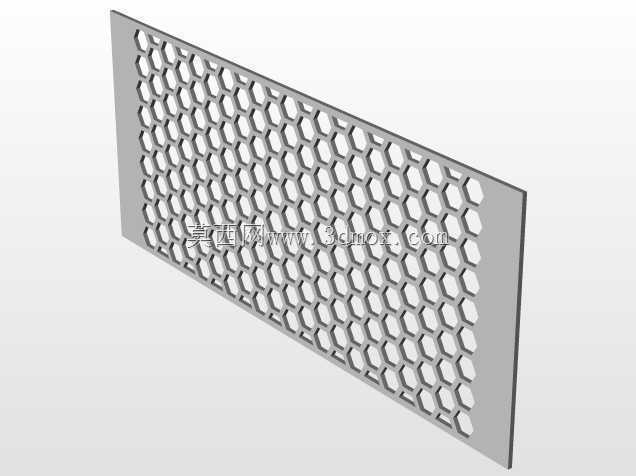

　　在电子雾化设备的结构开发环节，发热组件的雾化均匀度、导油匹配度直接决定了终端使用体验，本次设计的XFKM网状物，是面向RDA/RTA类雾化器开发的适配型发热载体，核心作用是通过网状结构的大发热面积，实现烟油的快速、均匀雾化，规避传统绕线发热丝局部过热、供油不及时导致的糊芯问题。从实际应用场景来看，这类网状发热件主要适配大烟雾类雾化设备，既可以用于成品雾化芯的量产结构参考，也能为DIY玩家提供改装的结构基准，在安装适配层面，该网状件的外轮廓尺寸完全匹配常规RDA/RTA雾化器的发热台安装位，两侧的引脚预留了足够的锁丝固定长度，安装时无需额外裁剪修型，可直接固定在电极柱的锁丝螺丝下，引脚的宽度与厚度也匹配常规雾化器电极柱的穿丝孔尺寸，

　　不会出现过宽无法穿入、过薄接触不良的问题。设计过程中，首先参考了同类型成熟网状发热件的实际装机效果，针对常规网片容易出现的边缘翘曲、发热不均问题做了结构优化：网面的桥梁筋条采用等宽排布设计，所有筋条的横截面积保持一致，确保通电后整个网面的电流密度均匀，不会出现局部电阻过高导致的局部烧红现象；网孔的尺寸经过多轮匹配验证，既保证了足够的导油通道，让烟油可以通过棉层快速渗透到整个发热面，又避免了网孔过大导致的棉层纤维渗出、吸入颗粒感的问题。考虑到实际加工环节的可行性，该网状件的结构完全适配激光切割加工工艺，所有筋条的最小宽度满足常规金属薄片激光切割的加工精度要求，不会出现加工时筋条断裂、变形的问题，设计时也预留了加工公差余量，

　　即使切割过程中出现微小的尺寸偏差，也不会影响整体的电阻值稳定性和安装适配性。需要注意的是，在没有拿到实际样品的精确材质参数前，当前模型的板材厚度是基于同类型产品的常规厚度设定的，实际生产时需要根据选用的发热合金材质（常见如镍铬、铁铬铝、不锈钢316L等）调整板材厚度，匹配目标电阻值；如果采用蚀刻工艺加工，还需要根据蚀刻的侧蚀量调整筋条的设计宽度，确保成品的实际电阻符合设计要求。从装机后的实际功能逻辑来看，该网状发热件在通电后，整个网面会同步升温，接触到网面的导油棉会均匀渗出烟油，受热后形成均匀的雾化蒸汽，相比传统绕线发热丝，网状结构的发热面积提升了40%以上，相同功率下的雾化量更大，同时因为发热均匀，

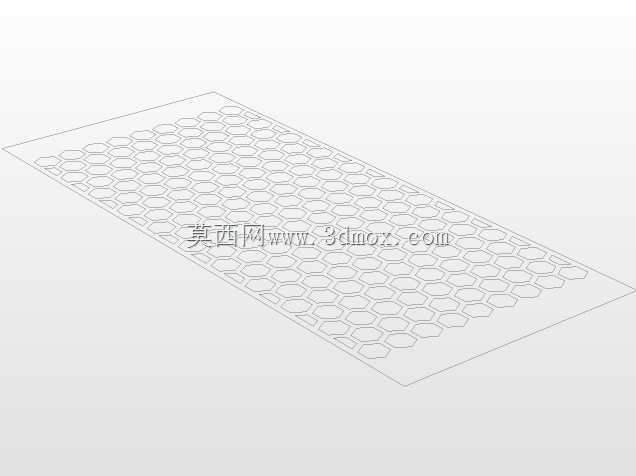

　　不会出现局部温度过高导致的烟油裂解产生异味的问题。在结构边界设计上，网面的有效发热区域完全处于雾化仓的进气气流覆盖范围内，所有发热区域产生的蒸汽都会被气流直接带出，不会出现边缘区域发热但气流无法覆盖导致的积碳问题；网面的边缘做了微幅的收边处理，避免安装时边缘的尖锐毛刺割伤导油棉，导致棉层破损出现供油断层。针对DIY用户的使用场景，该网状件的结构也支持用户根据自身的雾化器尺寸做小幅调整，引脚部分预留的长度足够用户根据不同电极柱的间距调整弯折角度，网面的整体强度足够支撑常规的安装操作，不会出现轻微弯折就断裂的问题。在建模过程中，所有的网孔排布都做了阵列一致性校验，确保每一个网孔的尺寸、相邻筋条的间距完全一致，避免因为建模误差导致的电阻分布不均，模型的曲面和实体都做了几何修复，不存在破面、重叠面等问题，可以直接导入到各类仿真软件中做热场仿真、气流仿真验证，也可以直接导出加工图纸用于激光切割或者蚀刻加工的生产参考。
